啮合式直齿圆柱传动齿轮组结构

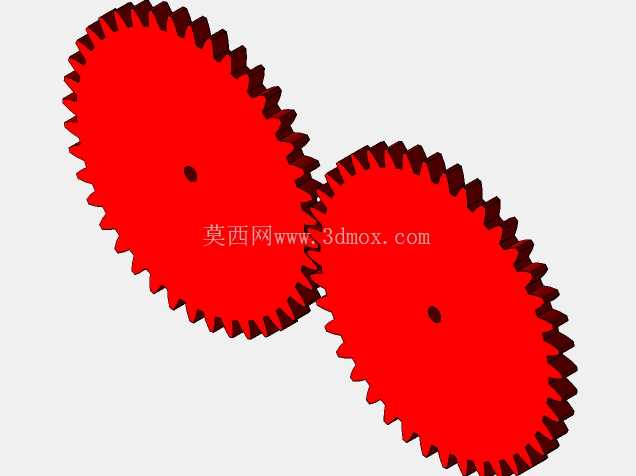

　　这套直齿圆柱齿轮组是机械传动系统里最基础也最常用的动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机具传动箱、自动化生产线的分度工位里都能见到这类结构的应用，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装调试的容错空间更大，也不需要额外设置承受轴向载荷的轴承组，非常适合中低速、载荷平稳的传动场景。从结构设计来看，两个齿轮采用标准渐开线齿形，齿顶高、齿根圆角都按通用机械传动的规范取值，啮合侧隙控制在合理区间，既不会因为侧隙过小出现运转卡滞、齿面磨损加剧的问题，也不会因为侧隙过大导致传动回程误差超标，影响传动精度。

　　齿轮中心位置设置的安装孔是与传动轴配合的基准，孔位与齿顶圆、齿根圆的同轴度公差需要严格控制，否则运转时会出现径向跳动，带来额外的振动和噪音，长期运行还会加速齿面的疲劳点蚀。在实际选型适配的时候，首先要确认安装中心距是否匹配这对齿轮的啮合中心距，两个齿轮的轴孔直径要对应配套传动轴的轴径，键槽尺寸也要和传动轴上的平键规格匹配，避免装配时出现干涉或者传动时键连接打滑。齿面的接触精度是这套结构设计时重点考量的部分，建模时齿廓曲线完全按照渐开线生成方程绘制，保证啮合过程中齿面接触是连续的线接触，载荷能均匀分布在接触齿面上，不会出现局部应力集中导致断齿的情况。

　　这类直齿轮组在应用时通常会封闭在齿轮箱内，搭配润滑脂或者润滑油使用，减少齿面的干摩擦，延长零件的使用寿命，在一些开式传动的场景比如小型农机的外露传动部位，也会加装防尘罩避免泥沙进入齿面啮合区域，加剧齿面磨损。设计过程中没有做特殊的变位处理，属于标准直齿圆柱齿轮，互换性较强，后期维护更换时只要模数、齿数、压力角、安装孔位参数匹配，就可以直接替换，不需要重新调整传动箱的安装尺寸，对于设备运维来说能降低不少备件储备的难度。

　　从安装边界来看，齿轮的齿顶圆直径决定了传动箱内腔的最小径向尺寸，设计箱体时要预留足够的安全间隙，避免齿轮运转时和箱体内壁发生刮碰，同时齿轮的厚度方向尺寸也要和箱体的轴向安装空间匹配，两侧的轴承定位台阶要和齿轮端面保留合理的间隙，防止热胀冷缩导致齿轮被夹住无法转动。在传动特性上，这对齿轮的传动比是固定值，输入轴的转速经过齿轮啮合后会按照齿数比稳定输出到从动轴，不会出现滑差，适合需要精确转速匹配的传动工位，比如包装设备的送料辊传动、小型输送机的辊筒驱动，都能依靠这种稳定的传动比保证工位动作的同步性。建模时特意还原了齿根的过渡圆角，这个细节很容易被忽略，实际生产中齿根圆角是降低应力集中的关键结构，如果齿根加工成直角，在承受冲击载荷的时候很容易从齿根位置出现疲劳裂纹，最终导致断齿失效，合理的圆角半径能大幅提升齿轮的抗冲击能力。
