电动叉车传动系统螺旋锥齿轮副结构

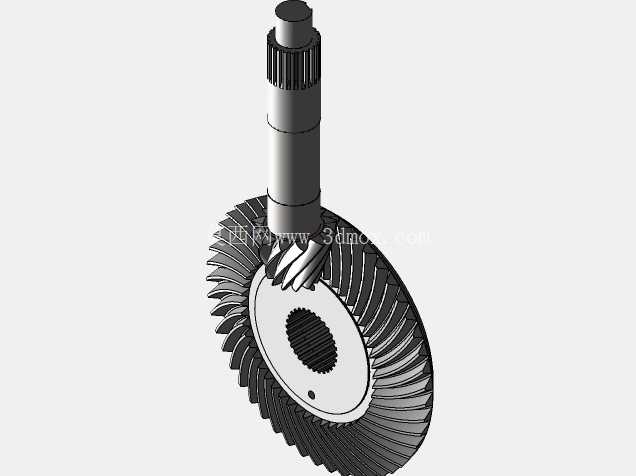

　　这套螺旋锥齿轮副是电动叉车行走驱动桥的核心传动部件，日常作业中承担着将驱动电机输出的动力换向、降速增扭后传递给驱动轮的作用，在仓储物流场景的电动托盘搬运车、平衡重式电动叉车上应用广泛，尤其适配需要频繁换向、大扭矩起步的室内仓储作业工况，能在狭窄通道内的频繁启停、满载爬坡、转向微调等操作中保持稳定的动力输出。从结构设计来看，这套齿轮副采用主动小齿轮带一体式输入轴、从动大齿轮集成轮毂连接结构的布局，主动轴上集成了花键连接段，可直接与驱动电机的输出端或者减速器的中间轴对接，省去了额外的联轴器结构，能有效压缩驱动桥的轴向安装空间，适配电动叉车底盘紧凑的布置要求。

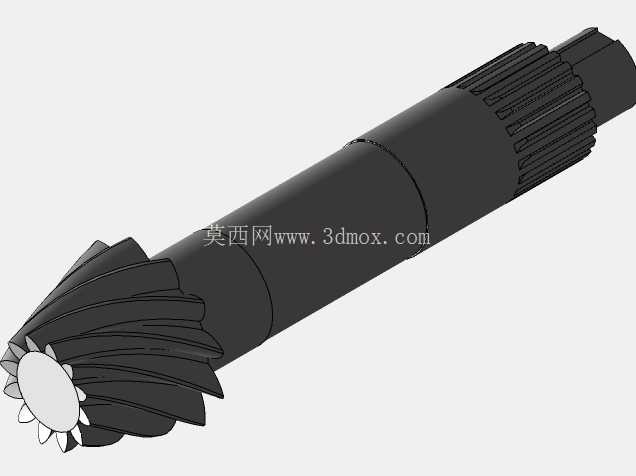

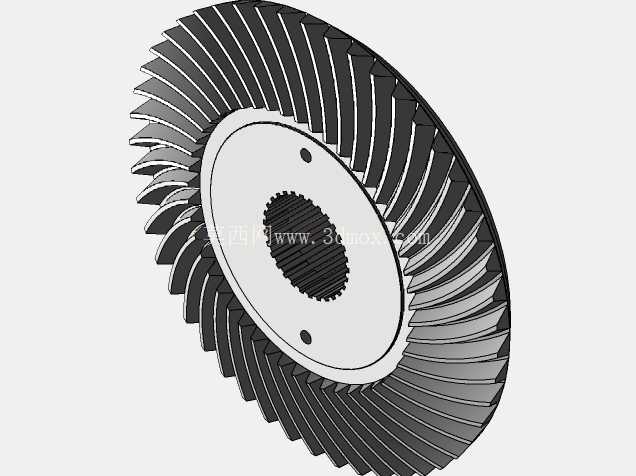

　　主动小齿轮的轮齿采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入接触再逐步脱离的，重合度更高，传动过程中的冲击、噪声明显更低，即使在叉车满载起步、紧急制动的瞬时大扭矩工况下，也不会出现直齿锥齿轮常见的打齿、崩边问题。从动大齿轮的轮毂位置设计有内花键孔，可直接与差速器壳体或者驱动轮的半轴对接，轮毂端面预留了定位销孔，装配时可通过定位销保证齿轮与对接部件的同轴度，避免运转过程中出现偏载、轮齿偏磨的问题。

　　在设计思路上，这套齿轮副的齿形参数经过了载荷匹配校核，螺旋角的选取兼顾了轴向力与径向力的平衡，避免轴承承受过大的单向轴向载荷，能有效延长支撑轴承的使用寿命；主动轴上的轴肩位置做了圆角过渡处理，消除应力集中点，可承受叉车作业过程中频繁的交变载荷冲击，避免轴段在长期交变载荷下出现疲劳断裂。从安装边界来看，主动轴的支撑轴承位直径、轴段长度都匹配常规电动叉车驱动桥的安装腔体尺寸，从动大齿轮的外径、轮毂厚度适配驱动桥壳的内部容纳空间，装配时不需要对原有桥壳进行额外加工，可直接替换同参数的老旧损坏齿轮副。

　　轮齿的啮合印痕经过了预先的设计优化，装配时只需要按照标准调整垫片厚度调整主动轴的安装距，就能保证轮齿在全齿宽方向均匀接触，避免局部接触应力过大导致的早期磨损。在实际使用场景中，这套齿轮副的传动效率可达95%以上，能有效降低电动叉车的动力损耗，延长电池的单次充电续航时间，同时螺旋齿的啮合特性让传动过程更平稳，即使在搬运精密仪器、易碎货品的作业场景中，也不会因为传动冲击导致货品晃动、掉落。齿轮副的材质适配常规的渗碳淬火工艺，齿面硬度可达到HRC58-62，芯部保持足够的韧性，能承受大扭矩冲击的同时保证齿面的耐磨性能，正常维护工况下的使用寿命可达上万小时。设计过程中还考虑了润滑需求，从动大齿轮的轮辐位置预留了润滑油过流通道，运转时可将桥壳底部的齿轮油带至啮合齿面以及主动轴的支撑轴承位置，保证各运动部件都能得到充分润滑，避免干磨导致的部件损坏。
