2.5吨手动液压托盘搬运车结构设计

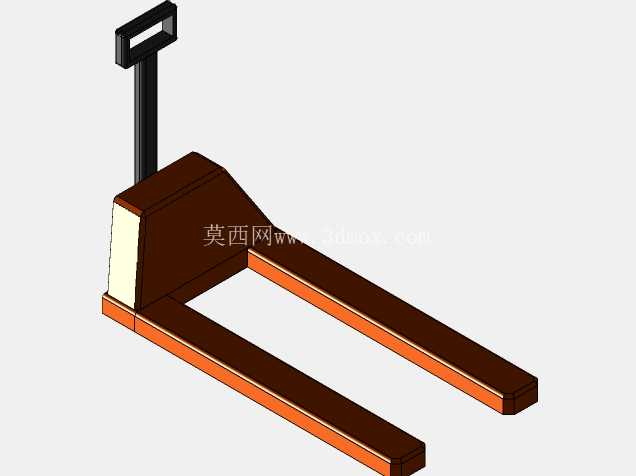

　　在仓储物流、港口货场、生产车间的短距离托盘货物转运场景中，手动托盘搬运车是使用频率极高的基础搬运设备，无需额外动力源，依靠人力即可完成2.5吨级整托货物的水平移位、货位调整、装卸车辅助作业，适配绝大多数标准木质、塑料、钢制平托盘的使用需求。这款搬运车的货叉尺寸设定为27英寸×48英寸，也就是行业内常用的宽叉适配规格，货叉最低高度为3英寸，能够顺利插入绝大多数标准托盘的叉孔间隙，不会出现叉体卡滞、无法进叉的问题，同时这个最低高度也兼顾了货叉的结构强度，不会因为叉体过薄导致重载下变形。

　　从结构设计来看，整车分为操作手柄、液压动力单元、承载车架、货叉组件、行走轮组几个核心部分，操作手柄采用立式长杆结构，顶端设置防滑握把，操作人员站立即可完成转向、压动起升、泄压下降的操作，手柄的转动角度覆盖常规作业的转向需求，小半径通道内也能灵活调整行进方向。液压单元集成在车架前部的主体结构内，通过反复压动手柄即可驱动液压柱塞顶升，带动货叉抬升，抬升行程满足托盘离开地面3-5厘米的转运需求，泄压阀设置在手柄操作区域，轻捏即可控制货叉平稳下降，避免货物骤降出现倾倒风险。

　　承载车架采用整体式焊接结构的设计思路，前部的动力舱做了加厚处理，承受重载时的集中载荷，货叉部分采用等强度梁结构，从根部到叉尖厚度逐步过渡，既保证叉尖足够薄便于插入托盘底部，又能在叉根位置承受2.5吨满载载荷时的弯曲应力，不会出现永久变形。行走轮部分分为前部的转向承载轮和货叉前端的支撑轮，转向轮采用大直径设计，能够越过车间地面的小型缝隙、坡度差，减少推行阻力，叉尖的支撑轮采用双轮布局，分散货叉端部的载荷，避免在环氧地坪、仓库水泥地面留下压痕。设计过程中参考了港口货运场景的实际使用需求，对轮子、手柄、挡块这类易损、易碰撞的结构做了简化强化处理，没有多余的装饰性结构，所有外露部件都做了圆角过渡，避免作业过程中剐蹭货物、划伤操作人员。

　　整车的外形边界控制在常规手动搬运车的尺寸范围内，能够在1.2米宽的标准仓储通道内完成转向、调头作业，不需要额外预留过大的操作空间，适配现有绝大多数仓储场景的通道规划。模型的结构比例完全参照实际设备的尺寸关系搭建，各个部件的装配关系清晰，可用于物流设备选型时的方案展示、仓储布局规划时的场景搭建、简单作业动画的制作参考，也能作为周边物流设备设计时的尺寸参照基准，需要注意的是该模型为通用结构示意，具体生产使用时还需要结合实际载荷要求、使用场景做材料选型、焊缝强度、液压元件参数的细化校核。
