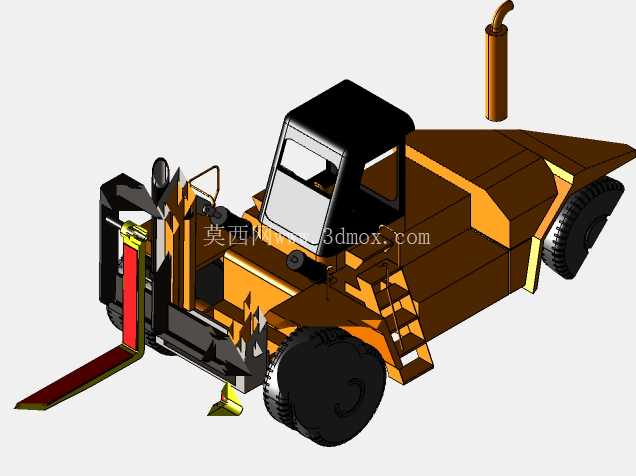

海斯特9000重型工业搬运叉车结构模型

　　这款重型叉车的三维结构还原，完全围绕港口堆场、重型钢材仓储、大型铸件周转这类大吨位物料转运场景的实际需求搭建，建模过程中优先梳理了重载工况下各部件的受力传递路径，没有做多余的外观装饰性结构，所有可见部件都对应实际设备的功能模块。先从作业端的货叉结构说起，建模时保留了货叉的可调安装位，对应实际作业中可根据货盘宽度、异形工件的支撑点调整叉齿间距的需求，货叉根部与门架的连接滑块做了单独的结构拆分，方便后续做叉取动作的运动仿真，门架的倾斜油缸安装座位置严格参考实车的铰接点坐标，保证模拟门架前倾卸货、后倾稳货的动作时，行程范围与实车一致，不会出现运动干涉。驾驶室的布局建模完全贴合实际操作视野需求，驾驶座位置抬高，前侧无多余遮挡结构，操作人员坐入后可直接观察到货叉尖端的作业位置，后侧的爬梯结构做了防滑踏步的细节还原，每级踏步的高度差控制在220mm，符合工业车辆的安全设计规范，驾驶室顶部的防护架做了加强筋结构，对应高空坠物的防护需求，后侧的排气管道走向避开了人员上下车的路径，同时做了向上的排气导向，避免作业时废气直吹地面扬起扬尘。

　　车身的配重结构是建模时重点核对的部分，尾部的配重块轮廓与前部额定起重量做了匹配性的结构对应，保证在满载叉取货物时，整车的重心落在前后轮的支撑范围内，不会出现前倾失稳的情况，车轮的轮距、轴距参数参考同级别重载叉车的通用安装边界，建模时预留了轮胎的形变空间，重载状态下轮胎的压缩量对应的车身下沉距离不会导致车架底部与地面发生剐蹭，车架侧面的检修口位置做了可拆分的盖板结构，方便后续做内部液压管路、传动部件的拆解展示。

　　液压系统的管路走向在建模时做了合理排布，所有管路都沿着车架的加强梁位置固定，避开了运动部件的活动范围，转向系统的铰接点位置保证了整车的最小转弯半径符合厂内狭窄通道的作业需求，后轮的转向角度范围做了限位结构还原，避免转向过度导致的轮胎剐蹭车架问题。整车的外形尺寸建模时考虑了常规厂区大门、集装箱堆场通道的通行宽度，车身最宽处控制在2.8米以内，作业状态下门架起升后的最高高度对应常规仓库的门洞高度预留了安全间隙，可直接驶入标准层高的工业厂房内部作业。

　　不同于轻型平衡重式叉车，这款重载车型的车架采用了箱型梁焊接结构的建模还原，所有梁的拼接位置都做了焊接坡口的细节示意，对应实际生产中的焊接工艺需求，传动系统的布置采用了后置后驱的布局，发动机与变速箱的安装位置做了减震垫的安装位预留，减少作业时的震动传递到驾驶室，提升操作的稳定性。在建模过程中，特意核对了货叉完全落地时的底部间隙，保证叉取托盘时货叉上表面可以完全贴合托盘底部的进叉空间，不会出现托盘被顶起偏移的情况，门架的滚轮结构做了单独的零件拆分，可直观看到滚轮与门架导轨的配合间隙，对应实际维保过程中滚轮磨损后的调整空间。
