SPST单刀单掷5V10A通用继电器三维结构

　　做工业控制板卡集成这么多年，这类小型通用继电器是最常打交道的基础元件，从简易IO扩展板到小型设备的通断控制回路，几乎每个项目的BOM里都能找到它的身影。这次建模的这款SPST结构继电器，额定线圈电压5V、触点载流10A，属于小功率控制场景里的通用款，日常做PCB布局预演、设备内部走线干涉检查的时候，有精准的三维模型能省掉很多后期打样整改的麻烦。

　　先从实际应用场景说起，这类继电器最常出现在单片机控制回路里，比如小型自动化设备的信号转接、智能家居的强电通断模块、实验台的电源切换单元，甚至是学生做电子竞赛的控制作品里，都能用到它。它的核心作用是用低压侧的小电流信号，去控制高压侧或者大电流回路的通断，把控制回路和负载回路做电气隔离，避免强电串入控制端打坏主控芯片，同时也能让主控引脚的mA级驱动能力，撬动10A级别的负载通断，解决IO口直接驱动能力不足的问题。

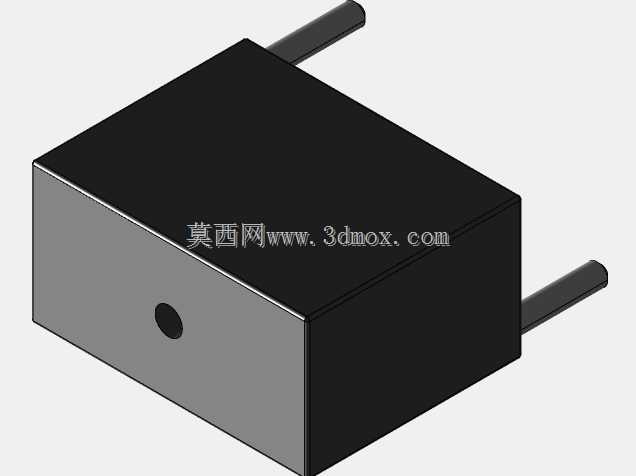

　　从功能特性上看，这款是单刀单掷常开型结构，线圈得电的时候触点吸合，负载回路导通，线圈失电的时候触点靠内置弹簧复位断开，回路切断，结构简单可靠，故障率低，适合不需要双路切换的纯通断控制场景。外壳采用阻燃工程塑料封装，把内部的线圈、衔铁、触点组件完全包裹在内，一方面能隔绝外界的灰尘、潮气，避免触点氧化接触不良，另一方面也能防止触点分断时产生的电弧外溢，提升使用安全性。外壳侧面预留的小圆孔是状态观察窗，不用拆壳就能直观看到内部衔铁的动作状态，现场调试排查故障的时候，一眼就能判断继电器有没有正常吸合，不用反复拿万用表测通断。

　　建模的时候最先考虑的是安装边界的准确性，毕竟做结构设计最忌讳的就是模型尺寸不准，导致后期装不上。这款继电器采用直插式引脚设计，引脚间距严格按照行业通用的标准间距绘制，焊盘位置和实际器件完全匹配，做PCB封装的时候可以直接对齐坐标，不用反复核对尺寸。本体的外形是规整的长方体结构，长宽高尺寸按照实物1:1还原，顶部和侧面伸出的引脚长度也做了精准复刻，在做整机布局的时候，能准确预留出继电器的安装空间，避免和周边的电容、接线端子等元件产生干涉。两侧伸出的引脚分别对应线圈端和触点端，建模的时候特意区分了引脚的粗细，线圈侧引脚稍细，触点侧引脚因为要过10A电流，铜片更厚引脚更粗，和实际器件的物理特征完全一致。

　　设计思路上完全遵循实物的装配逻辑，先搭建内部的铁芯、线圈骨架、衔铁、触点弹片的核心结构，再做外部的塑料外壳封装，最后装配引出引脚，每个部件的配合间隙都按照实际生产的公差做了预留，比如外壳和内部组件的装配间隙、衔铁的动作行程空间，都和真实产品的设计逻辑一致。外壳的分模线位置也做了还原，在壳体侧面的棱线位置，符合注塑件的生产工艺特征，不会出现违背制造逻辑的结构设计。

　　日常做设备选型的时候，很多工程师容易忽略继电器的外形安装尺寸，只看电气参数，结果打样回来发现继电器太高，顶到设备外壳，或者引脚位置和PCB封装对不上，要重新画板返工。有了精准的三维模型，在设计阶段就能把这些问题全部规避掉，不管是做PCB的3D预览，还是做整机的装配干涉检查，都能直接调用这个模型，提前排查空间冲突。另外在做教学演示或者方案汇报的时候，用这个三维模型可以直观展示继电器的外部结构和引脚定义，比看二维 datasheet 里的平面图更容易理解，尤其是给刚入行的新人讲解继电器接线逻辑的时候，旋转模型就能清晰展示每个引脚对应的功能，不用对着平面图纸反复比划。

　　还要注意的是，这类小型继电器的安装高度是布局时的关键参数，模型里的本体高度完全按照实物还原，在做薄型控制盒设计的时候，可以准确计算盒体的内部净空，避免因为尺寸误差导致盒盖盖不上。引脚的伸出长度也做了精准建模，在做波峰焊工艺模拟的时候，可以准确计算引脚伸出PCB的长度，匹配波峰焊的工艺要求，避免引脚过长导致连锡，或者过短导致焊接不良。外壳表面的防滑纹理、标识印刷区域也做了简化还原，既保证模型的轻量化，不会占用太多软件运行内存，又能准确反映实物的外形特征，满足结构设计和选型的使用需求。
