高精度机械式外径千分尺结构设计

　　在机械加工现场的工序间检测、精密零件终检环节，外径千分尺是一线质检与操作工人接触频率极高的接触式测量器具，相较于游标卡尺，它依托螺旋副传动原理将角位移转化为直线位移，能实现更高精度的尺寸读数，稳定分辨0.01mm的尺寸偏差，部分适配高精度场景的结构还能通过估读实现微米级的尺寸判定。这套千分尺的三维结构完全还原了机械式千分尺的核心传动逻辑，没有集成数显模块的电子元器件，完全依靠机械结构保证测量可靠性，在存在切削液飞溅、金属粉尘、轻度油污的车间环境下，纯机械结构的抗干扰能力远优于电子数显类量具，不会因为电池亏电、电路受潮出现读数漂移，适合加工现场的长时间高频次使用。从结构设计逻辑来看，这套模型完整复现了尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置这几个核心功能单元，尺架部分采用了符合人体工学的弓形结构，设计时充分考虑了手持测量时的受力平衡，弓形的开口尺寸对应常规千分尺的测量量程边界，能覆盖对应规格内的轴类外径、板厚、台阶面尺寸测量需求，尺架表面的滚花纹理在模型中做了精细化还原，实际使用中这部分结构能增加手持摩擦力，避免沾油后打滑导致的测量姿态偏移。

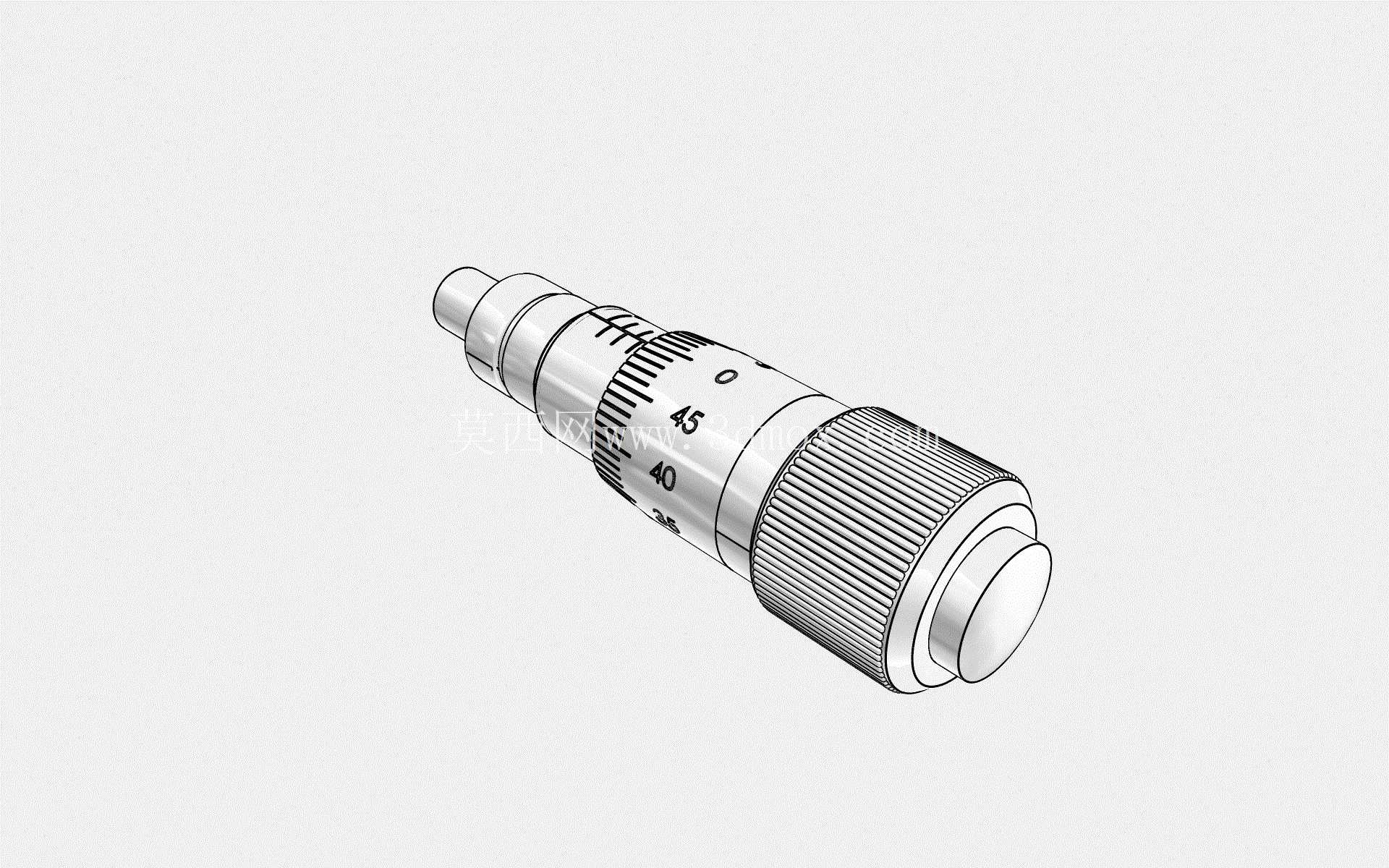

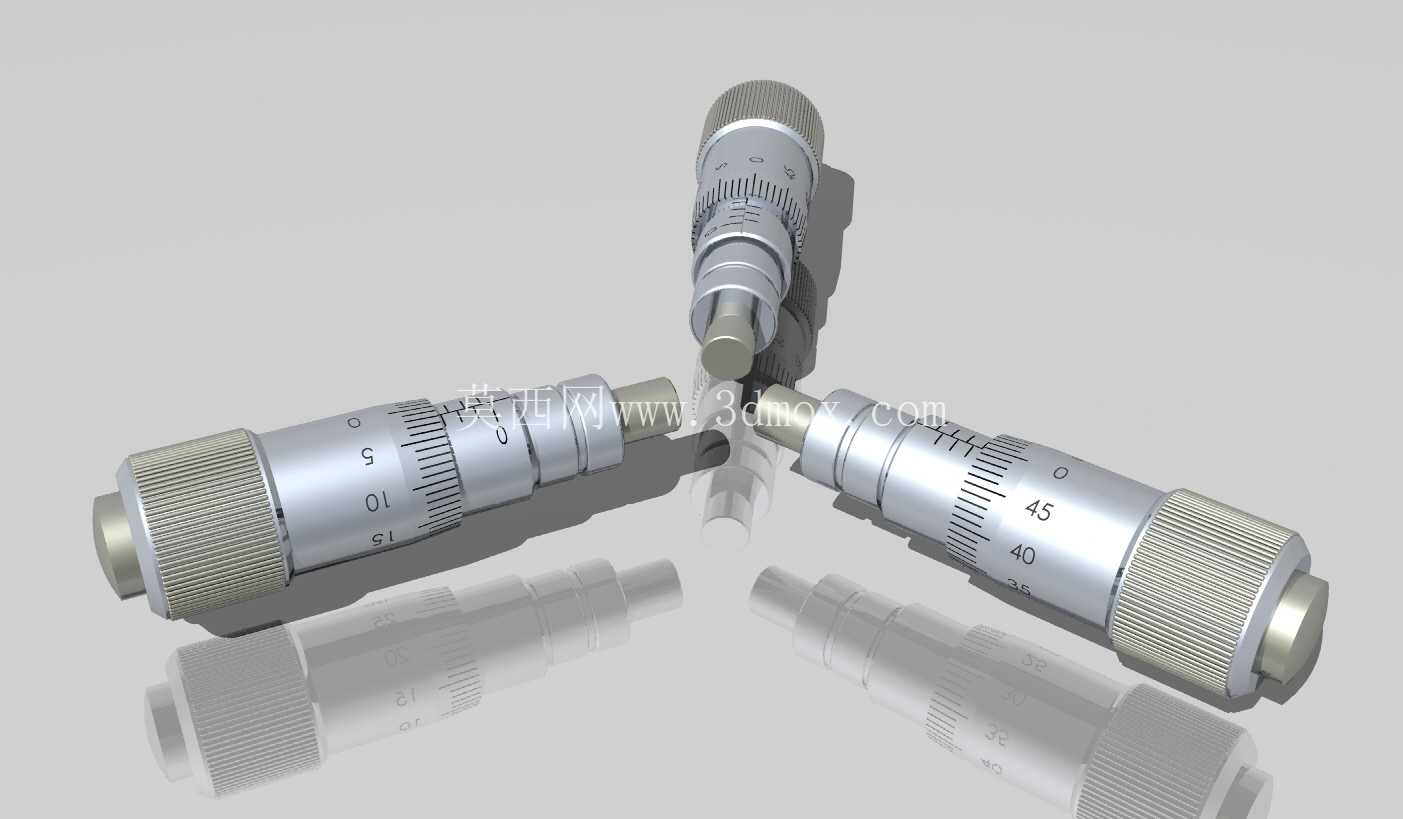

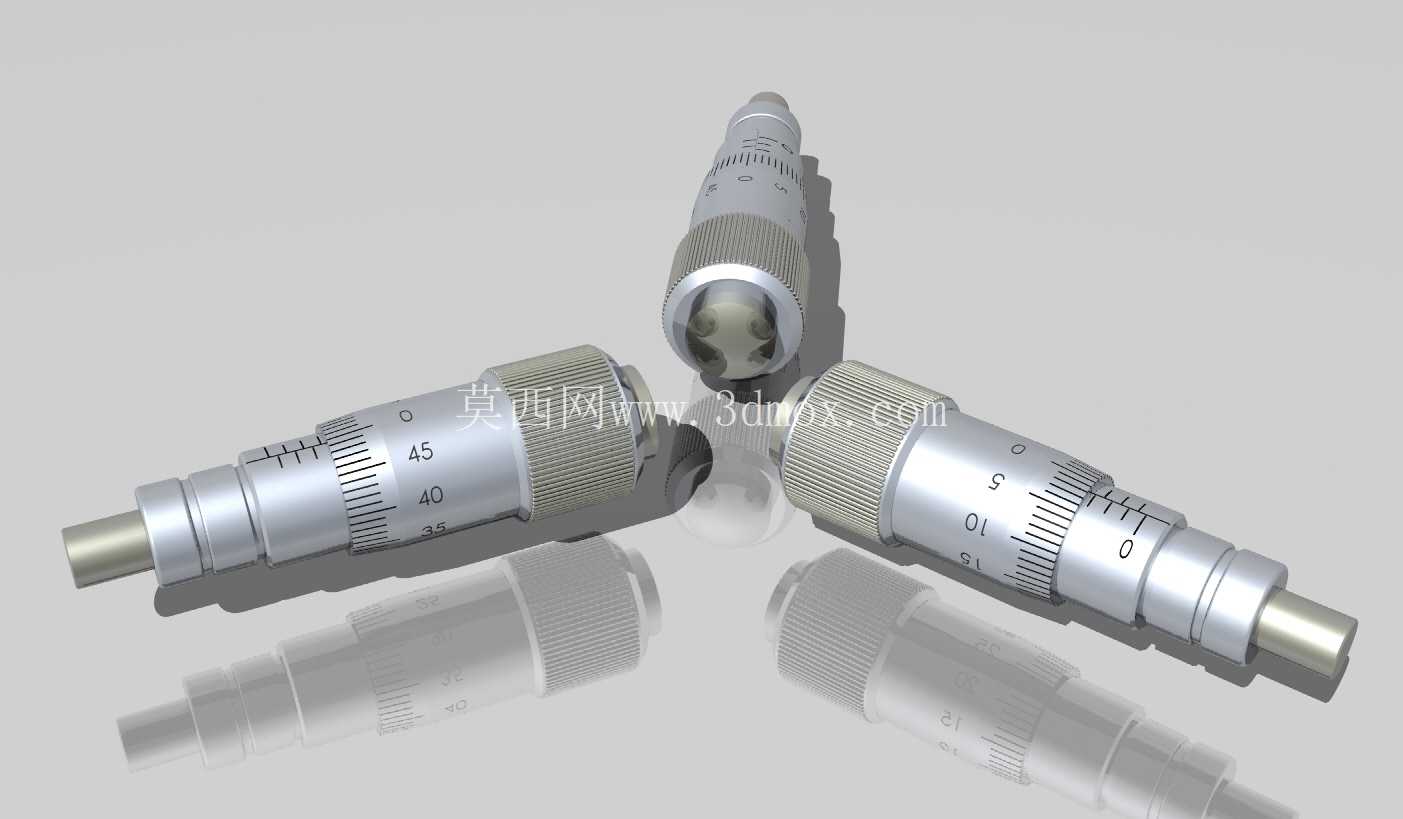

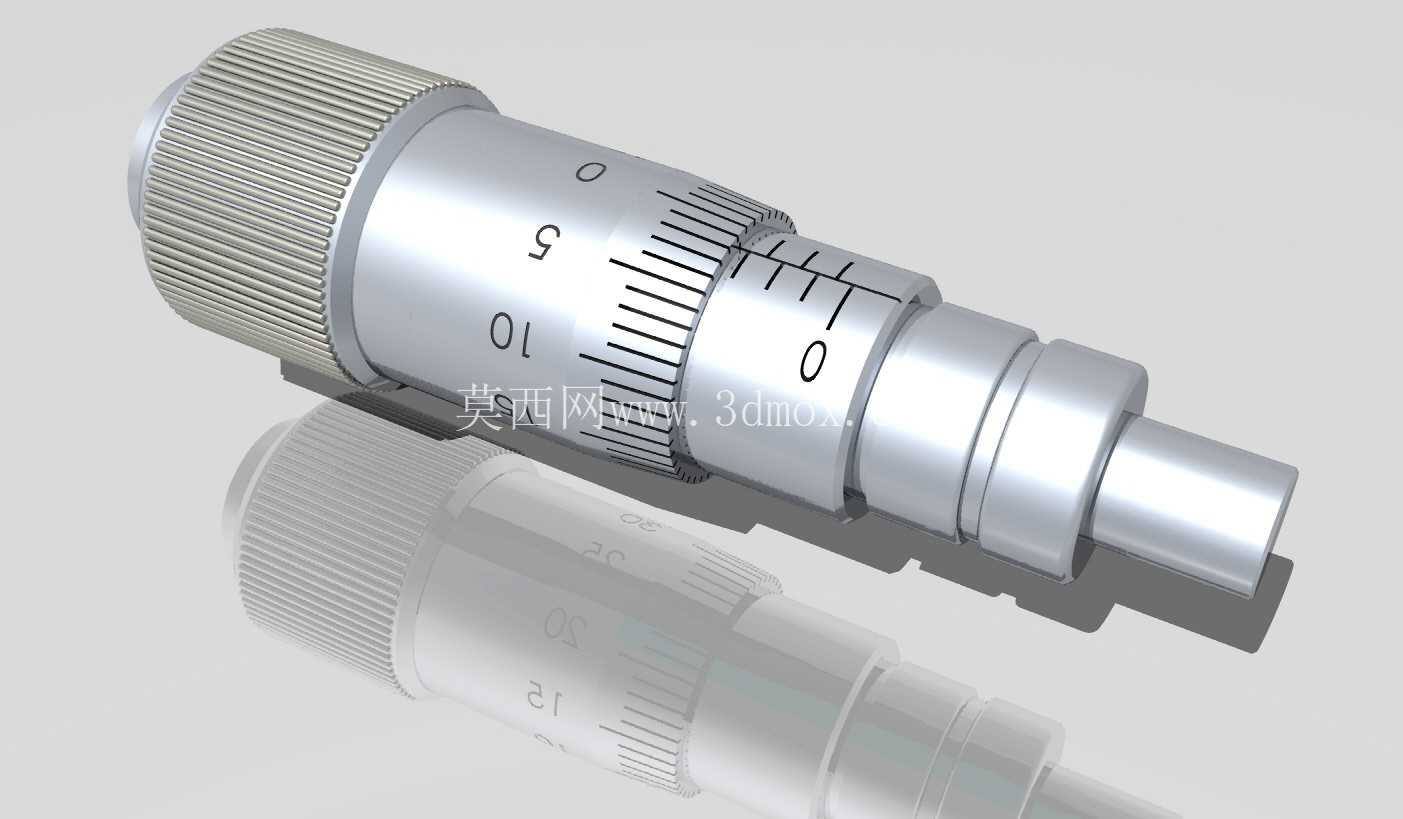

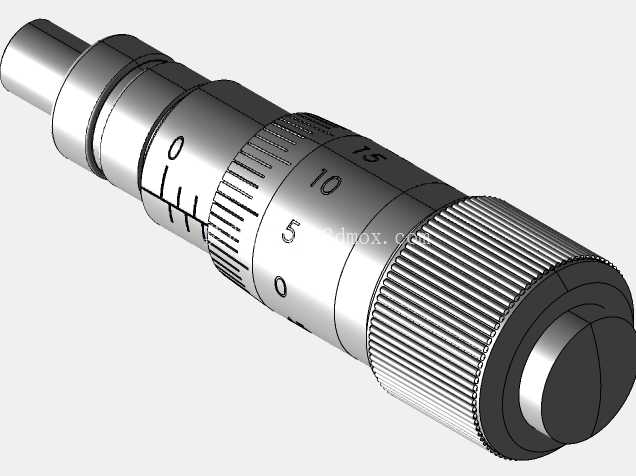

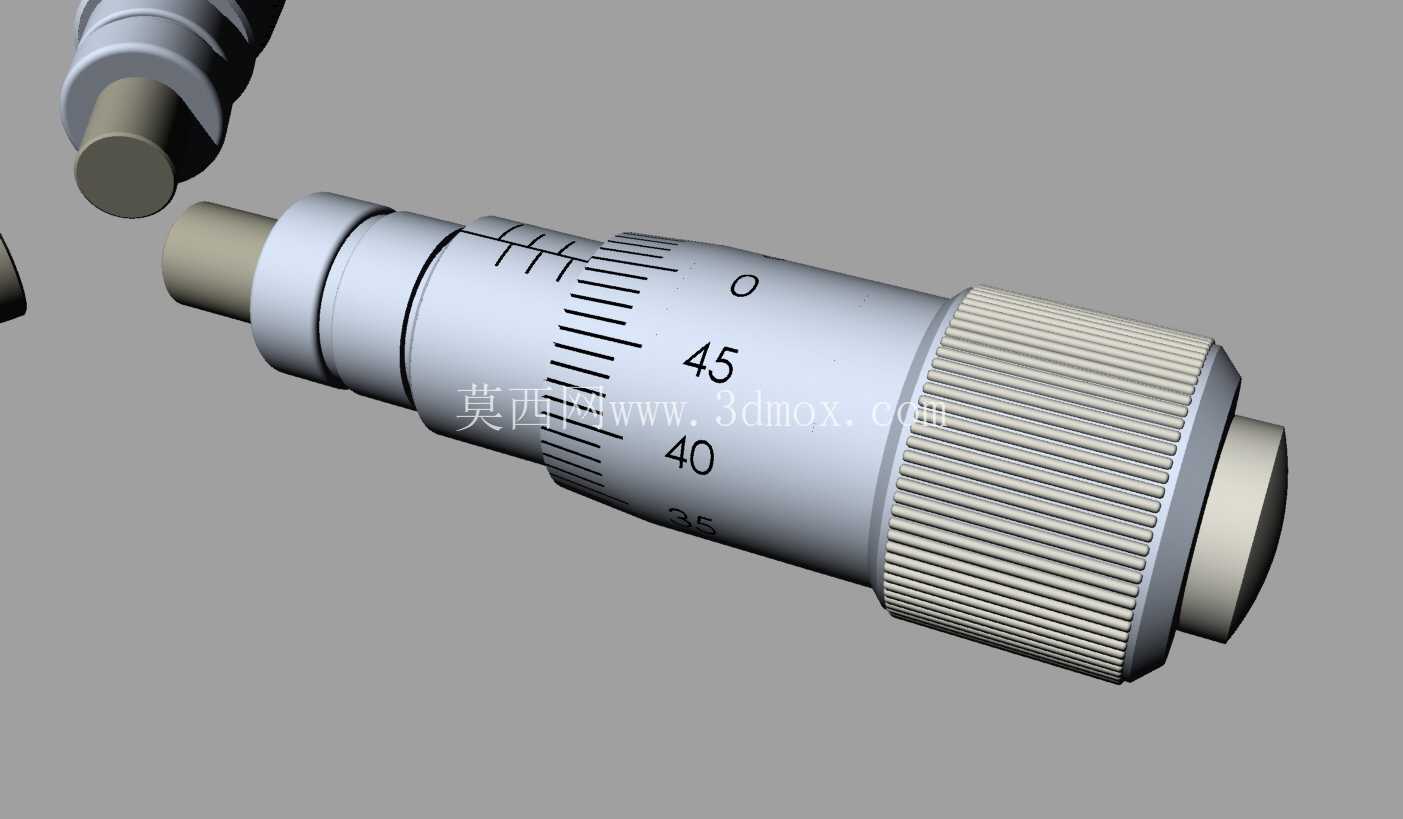

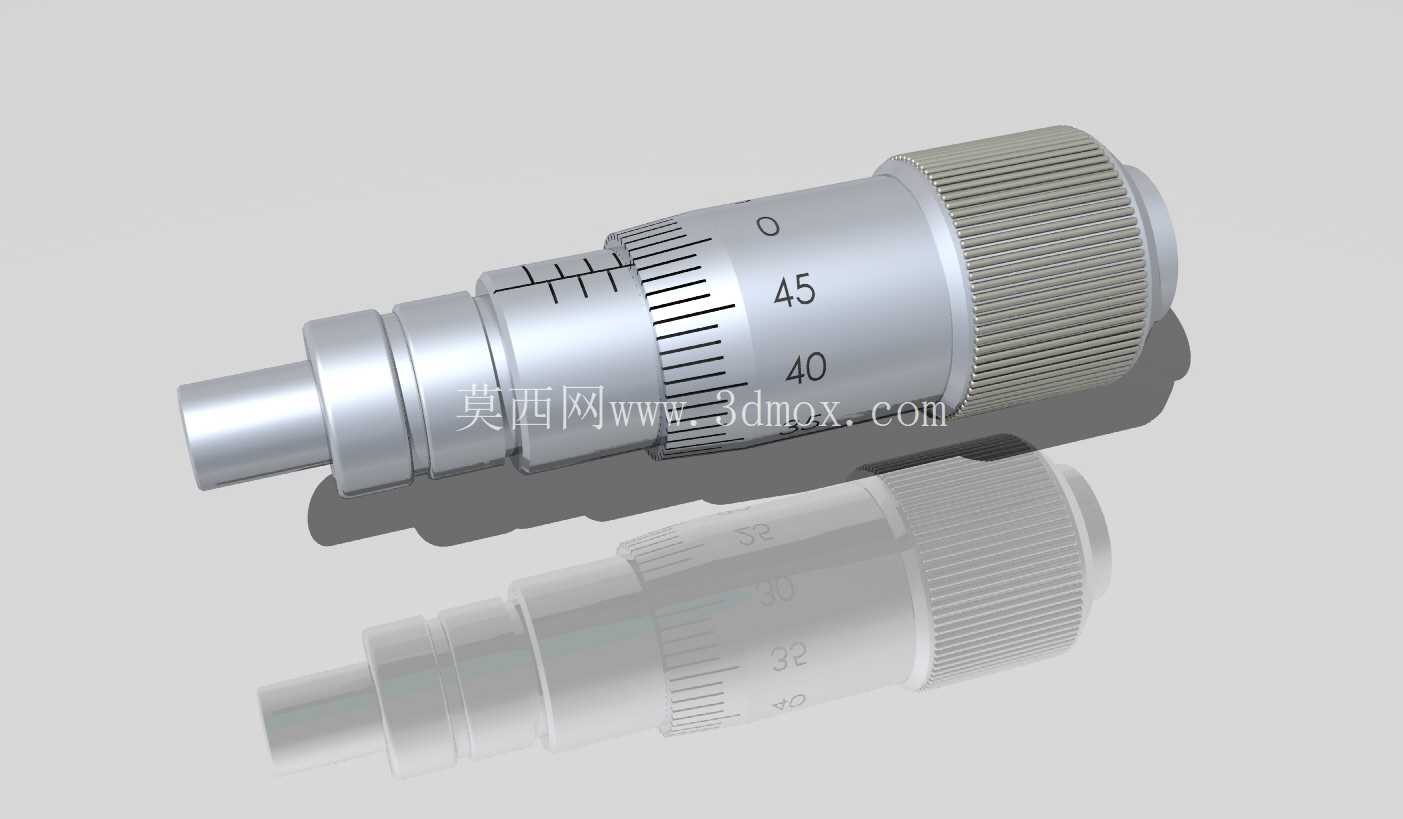

　　测微螺杆与固定套管的配合段是整套结构的精度核心，建模时严格还原了精密螺旋副的导程参数，固定套管上的基准刻线、毫米刻度、半毫米刻度位置完全对齐实际量具的标注逻辑，微分筒上的圆周等分刻度对应每格0.01mm的读数精度，转动微分筒时，测微螺杆会沿着轴向做平稳直线进给，不会出现径向窜动，这也是保证测量示值稳定的关键。测力装置的结构在模型中也做了完整呈现，实际使用中当测微螺杆端面接触被测工件表面达到额定测力时，测力装置会发出打滑的咔咔声响，提示操作人员停止转动微分筒，避免因为测力过大导致测微螺杆变形、工件表面压损，或是测力过小导致测量间隙存在、读数偏小的问题，这个结构是保证不同操作人员测量一致性的核心，能大幅降低人为操作带来的系统误差。

　　锁紧装置的结构可以在测微螺杆调整到目标位置后锁定螺杆轴向位置，方便操作人员将千分尺从工件上取下后再进行读数，避免移动过程中螺杆位移导致读数偏差，尤其适合在空间狭窄、无法直接在测量位置读数的设备内部检测场景使用。从安装与适配边界来看，这套千分尺属于手持便携式量具，不需要额外的固定安装基座，日常使用时可以直接手持操作，若需要用于批量零件的快速检测，也可以配合千分尺座将尺架部分固定，解放双手完成工件的上下料与尺寸判定，固定时的夹持位置设计在尺架的隔热段，避免手持温度或是台座的金属导热导致尺架热变形，影响测量精度。在实际生产场景中，这类千分尺的应用覆盖了从普通机加工的车铣工序尺寸抽检，到精密磨床加工的终检尺寸确认，再到轴承、精密轴类零件的入厂复检，甚至是工装夹具调整时的间隙测量，都能看到它的使用场景。建模过程中对各个配合面的公差逻辑做了对应还原，测砧与测微螺杆的测量端面做了平面度与平行度的结构约束，固定套管与微分筒的配合间隙控制在合理范围内，既保证转动顺畅不会出现卡滞，也不会因为间隙过大出现刻度偏移，尺架的弓形弧度经过力学优化，在保证整体结构刚度的前提下尽可能减轻重量，降低长时间手持操作的疲劳感。

　　不同于很多简化的量具模型只做外形示意，这套结构完整还原了内部螺旋副的传动关系，微分筒转动时的进给比例完全符合实际量具的传动比，不管是用于机械结构教学演示，还是用于加工车间的三维工艺布局模拟、检测工位的器具配置可视化，都能提供足够的结构细节支撑，不会因为结构简化出现原理性错误。在测量功能上，除了常规的外径尺寸测量，配合对应的测头附件还能完成窄槽宽度、小孔内径、螺纹中径等特殊尺寸的检测，不过这套基础结构模型还原的是最通用的外径测量配置，测砧与测微螺杆的测量端面为硬质合金耐磨面结构，模型中也对应体现了这部分的材质分区，实际使用中硬质合金端面的高耐磨性可以保证上千次测量后端面不会出现磨损凹陷，长期维持测量精度，减少校准频次。
