自锁式便携钢卷尺结构三维数模

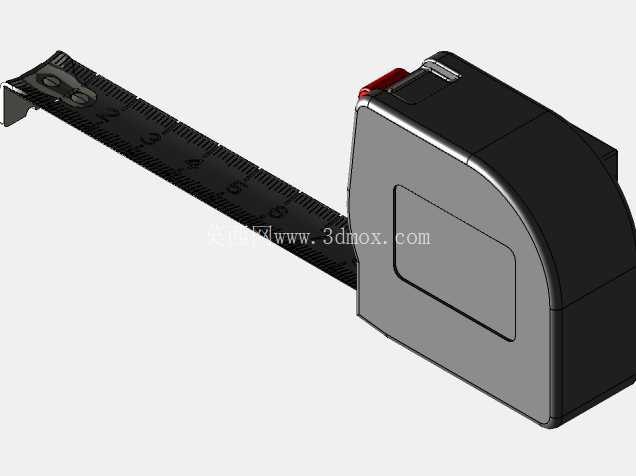

　　日常机械加工、现场安装、木工作业乃至家装施工场景里，钢卷尺是出现频率最高的随身测量器具，这款自锁式便携钢卷尺的三维结构，完全围绕一线作业的实际使用逻辑搭建，没有冗余的装饰性设计，每一处结构都对应实际使用中的功能需求。先从尺壳部分说起，整体采用带圆角的类方型轮廓，边角做了大圆弧过渡处理，一方面是避免跌落时尖锐边角磕碰造成壳体开裂，另一方面手持时贴合掌心轮廓，长时间握持不会产生硌手的不适感，尺壳外侧预留的防滑凹陷区域，对应手持时拇指与其余四指的施力位置，即便手上沾有切削液、木屑或者灰尘，也能稳定持握不会打滑。

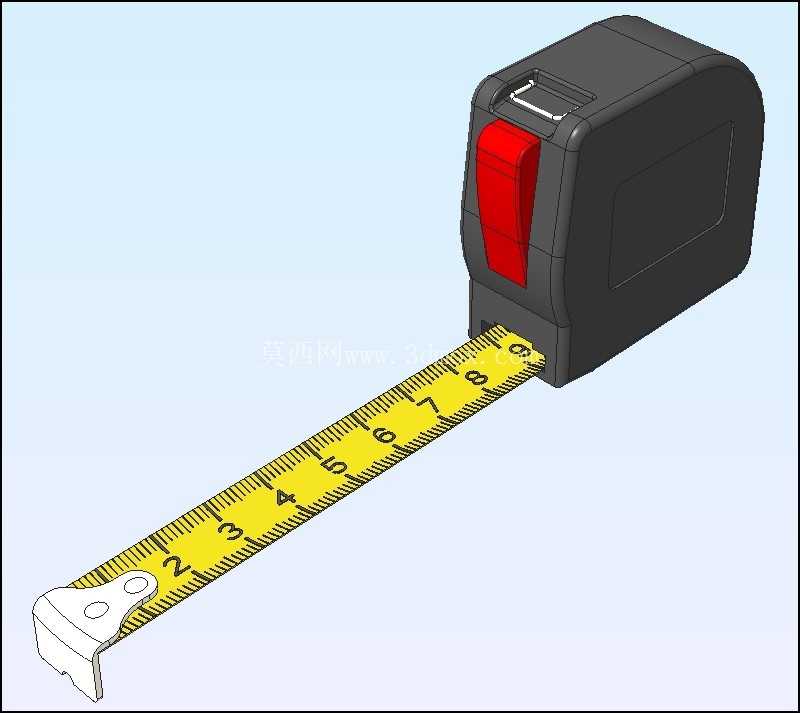

　　尺壳顶部的金属挂扣结构，做了翻边钝化处理，既可以挂在工装裤的腰带袢上，也能卡在工具包的外挂织带处，挂扣与尺壳的连接位置做了加强筋结构，反复插拔挂取也不会出现连接断裂的问题。正面的红色制动按键是整个卷尺的核心操作部件，按键的按压行程做了合理控制，按压力度适配单拇指操作的发力范围，按下时可以锁定尺带的伸出长度，松开后尺带在内部卷簧的作用力下匀速回收，不会因为回收速度过快造成尺带甩动伤人，按键与尺壳的配合间隙控制在0.2mm以内，既不会因为间隙过大进灰卡滞，也不会因为间隙过小出现按压卡涩的问题。

　　再看尺带部分，尺带采用弧形截面设计，伸出长度在两米范围内时可以保持足够的挺度，不会因为自重下垂影响测量精度，尺带表面的刻度标识采用凹凸压印工艺，即便表面涂层磨损也不会出现刻度模糊的问题，尺带前端的金属尺钩采用活动铆接结构，活动间隙刚好抵消尺钩自身的厚度，保证内测量与外测量时的尺寸精度，尺钩上的两个预留孔位，既可以在测量长尺寸时挂住工件边缘避免尺带回缩，也能配合记号笔在测量位置做标记。内部的卷簧安装腔与尺带收纳腔做了分隔设计，避免尺带回缩时带进去的灰尘碎屑进入卷簧位置，影响卷簧的回缩弹力，卷簧的预紧力经过反复调校，尺带完全伸出时的回缩拉力不会过大，避免回收时尺带高速抽打尺壳造成结构损坏，也不会因为拉力过小导致尺带回缩不到位。

　　从安装边界尺寸来看，整个尺壳的长宽高控制在单手握持的舒适范围内，可以轻松放入大多数工装的工具口袋，不需要额外占用工具包的大块收纳空间，尺带伸出时的侧向晃动量控制在很小的范围内，测量时不会因为尺带偏斜造成读数误差。在建模过程中，所有配合面都预留了实际生产所需的公差余量，按键的滑动配合面、尺钩的活动铆接位置、挂扣的连接位置都按照实际注塑与冲压件的装配要求做了结构优化，不需要后续额外调整结构就可以直接用于手板验证，不管是用于量具类产品的结构设计参考，还是用于作业场景的三维布局演示，都能还原真实钢卷尺的结构特性与操作逻辑，甚至可以直接导入动力学仿真软件，模拟尺带回收、按键锁止的整个动作过程，验证不同结构参数下的操作手感与耐用性。
