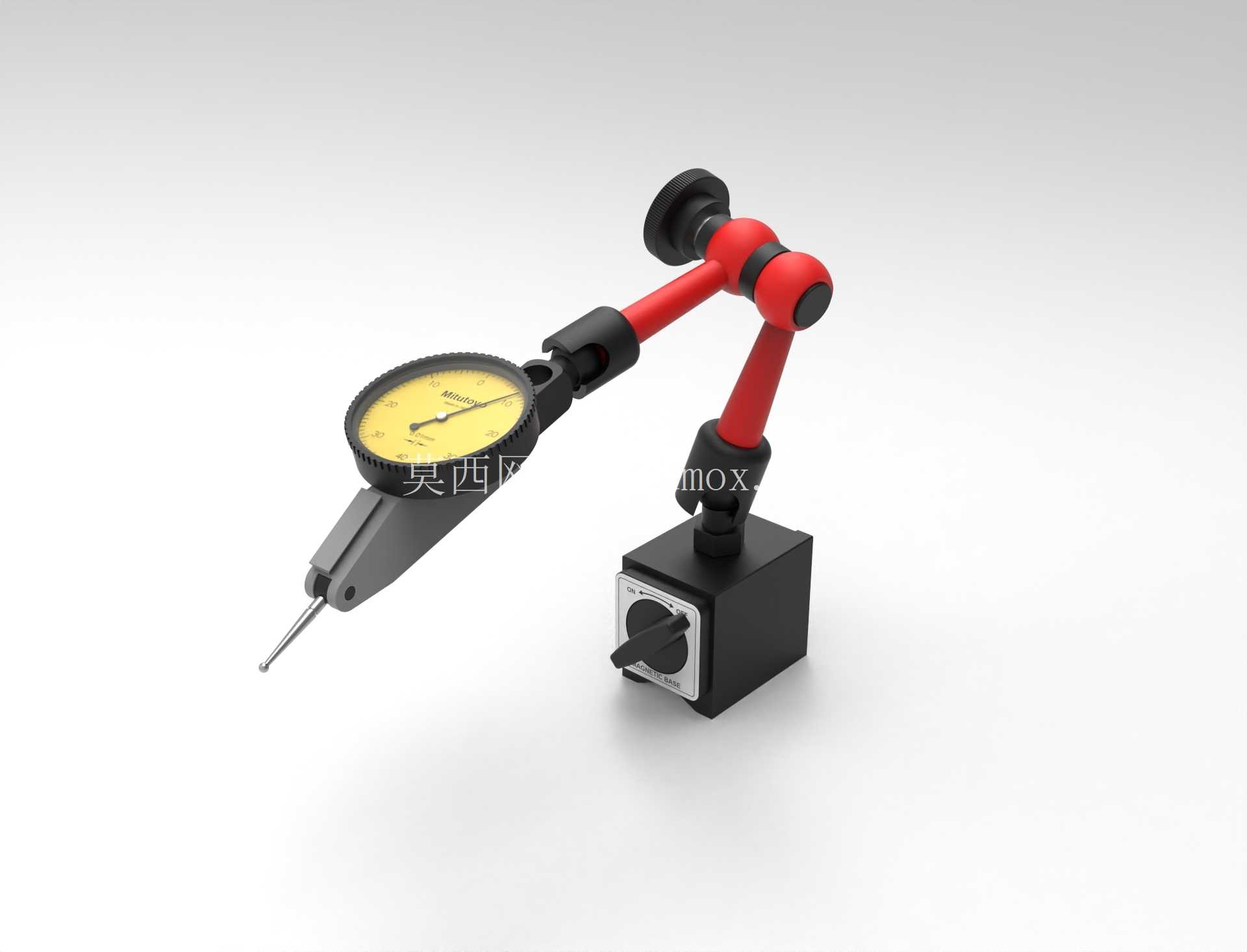

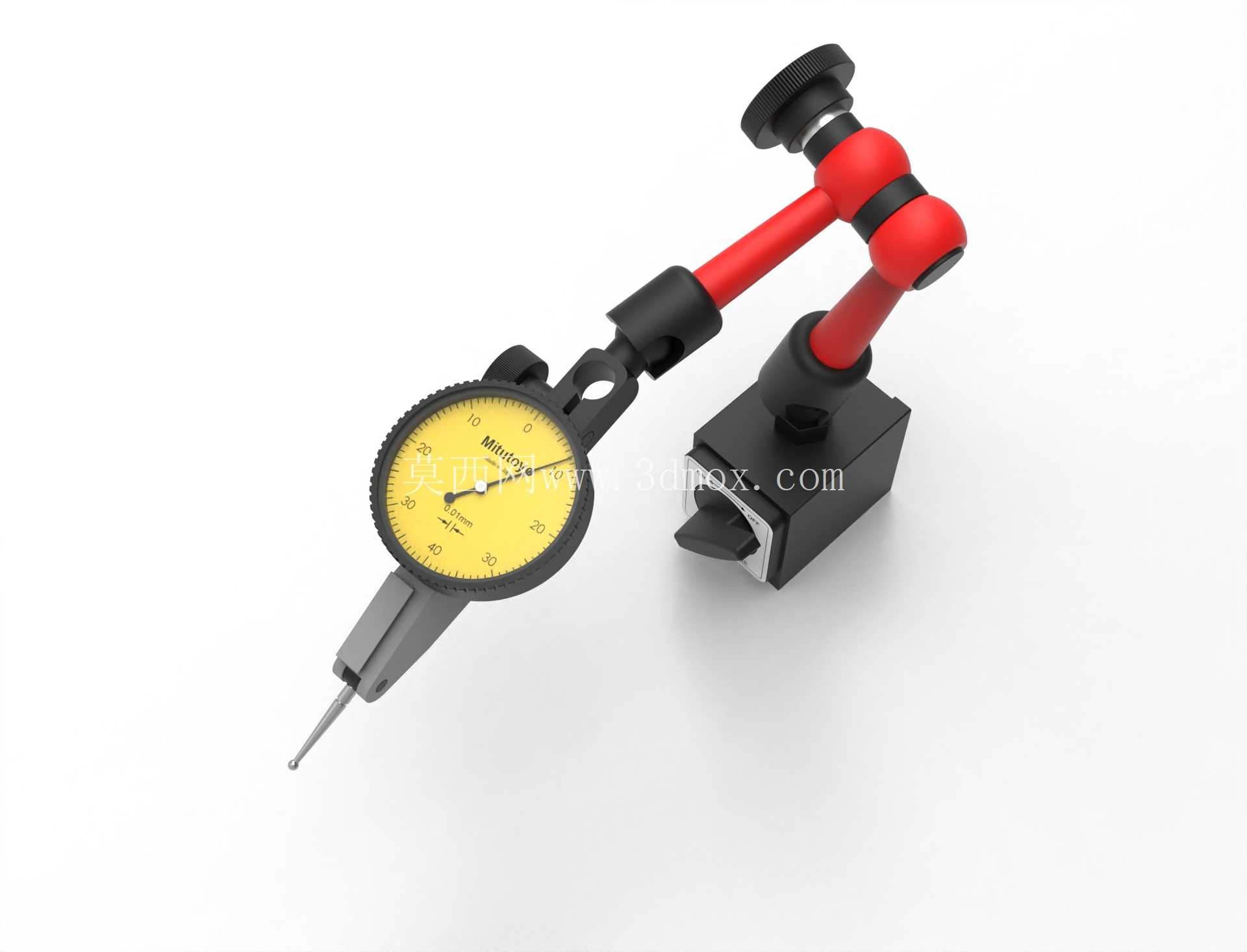

万向调节磁性表座杠杆百分表支架结构

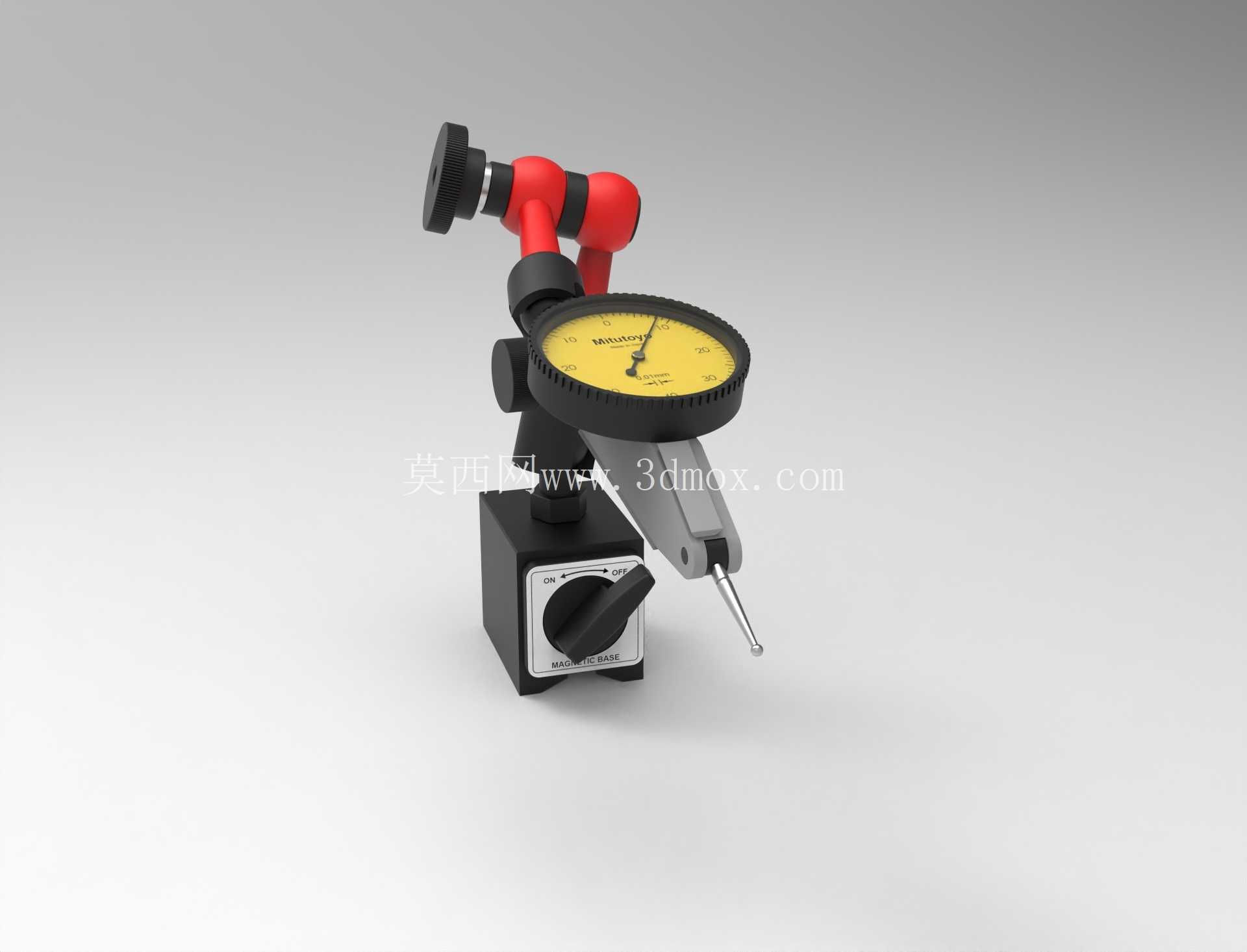

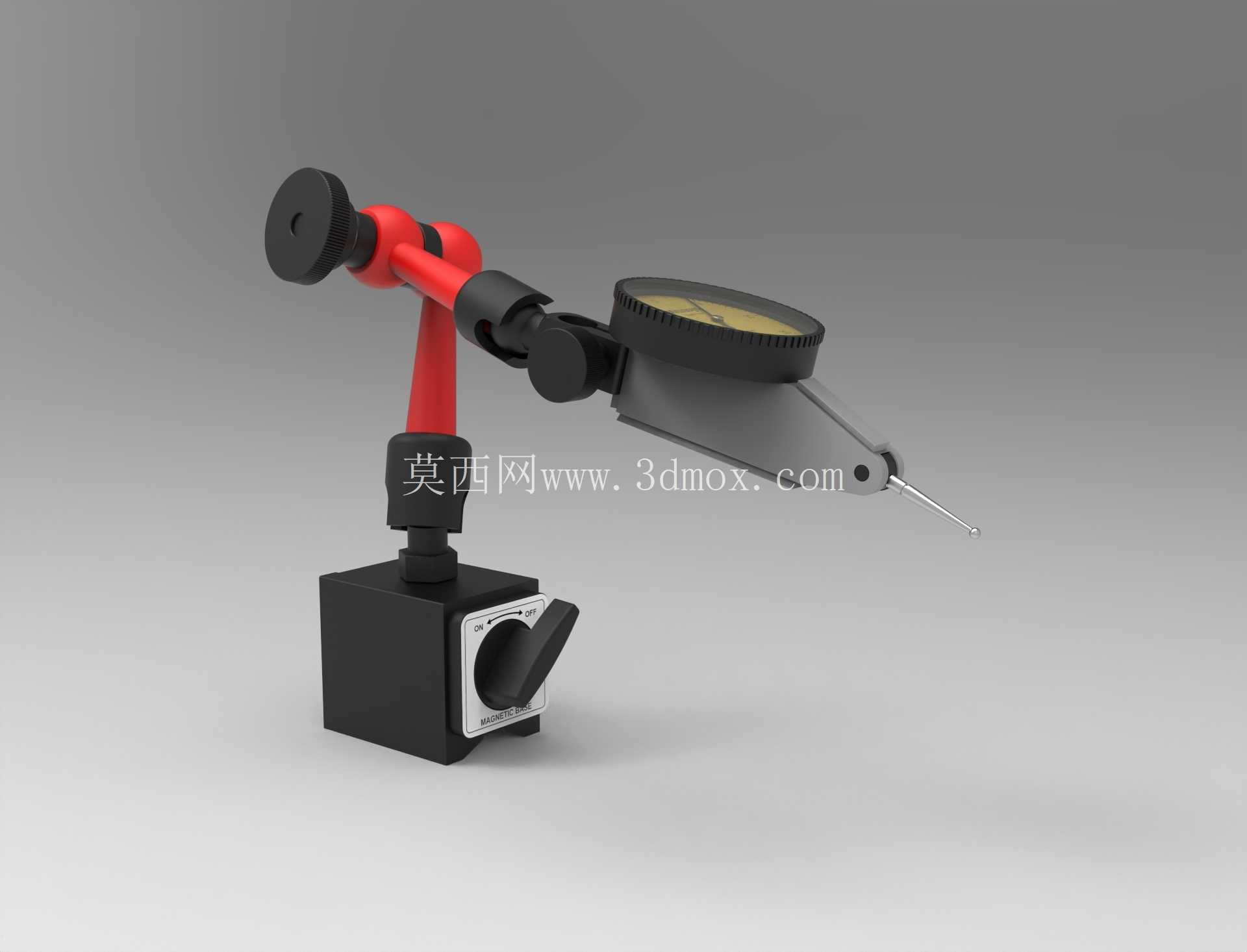

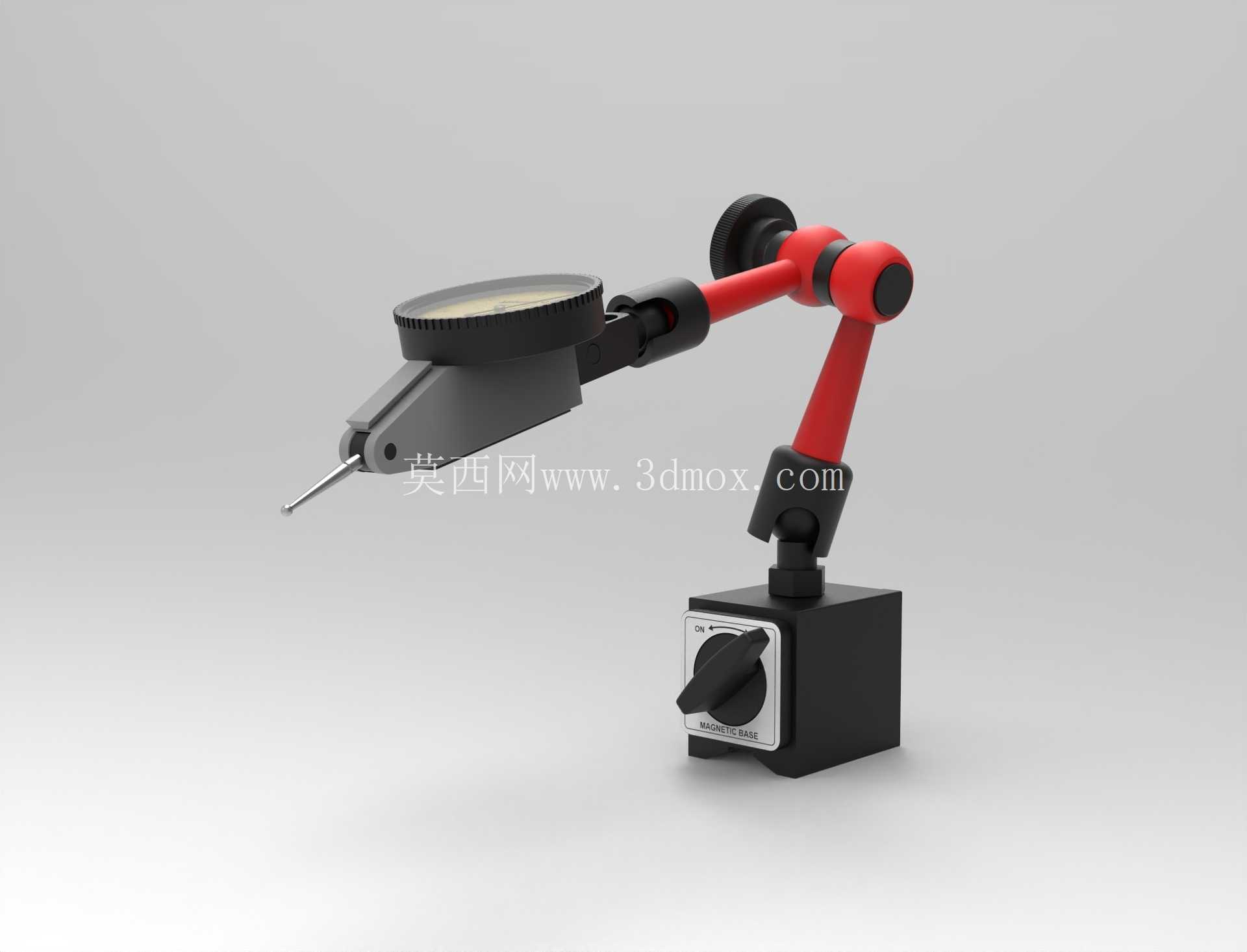

　　在机加工现场的工序检测、设备装配精度校准环节，这类带万向铰接臂的磁性表座是一线操作和质检人员最常用的工装辅具之一，它不需要额外打孔固定，依靠底座的磁吸力就能稳固吸附在铸铁平台、机床导轨、工件金属表面上，解决了狭小空间、异形检测面的百分表架设难题。从结构设计来看，底座部分采用方形磁钢腔体结构，侧面设置旋钮式磁路开关，转动旋钮即可切换磁路通断状态：导通时磁力线从底座底面导出，牢牢吸附在导磁金属表面，断磁时磁力线在腔体内部形成闭合回路，底座无对外吸力，可以轻松挪取移动，不会刮伤工件或机床的加工面。底座上表面设置铰接臂安装位，采用锁紧式连接结构，保证臂体根部不会因为测量受力出现偏转位移。

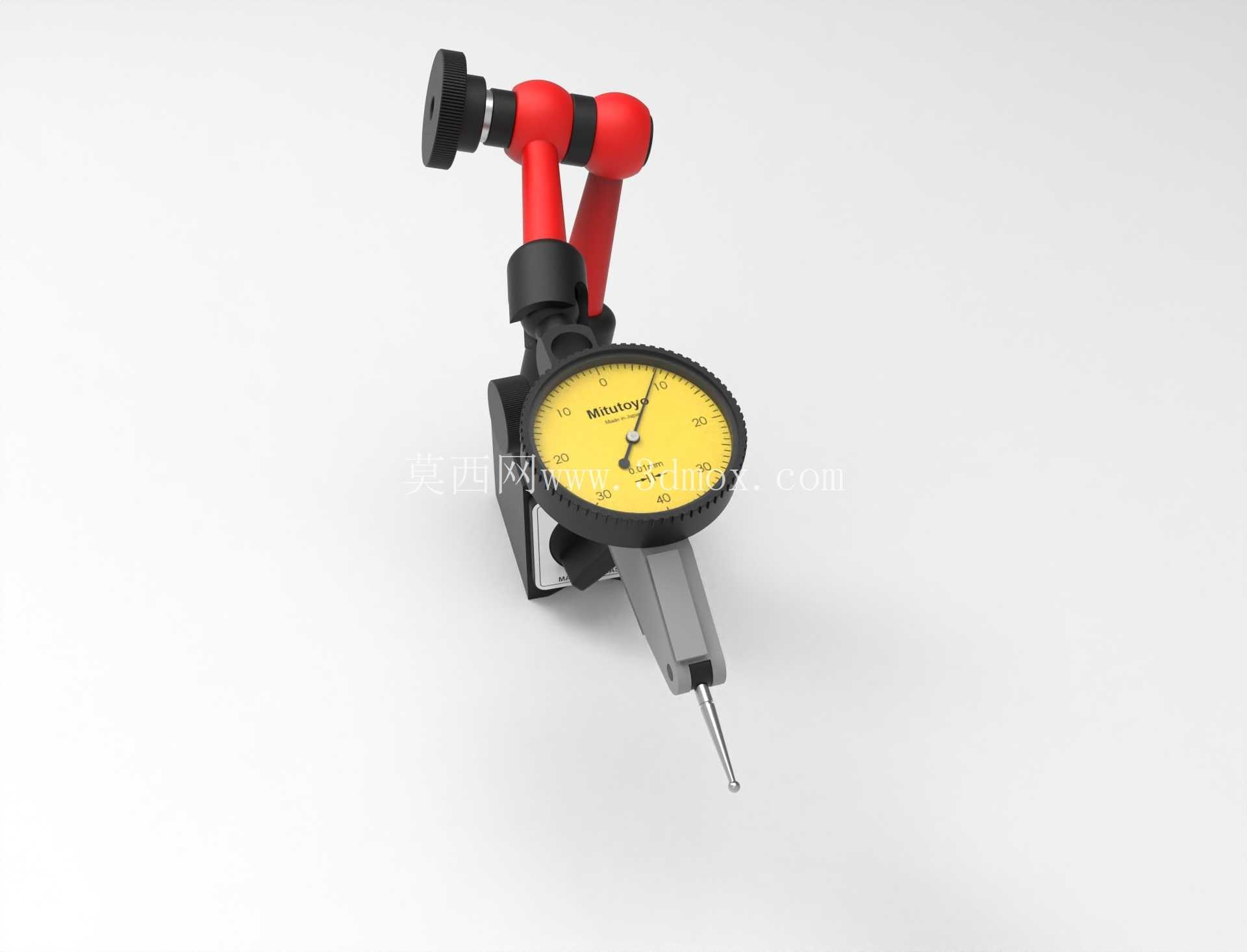

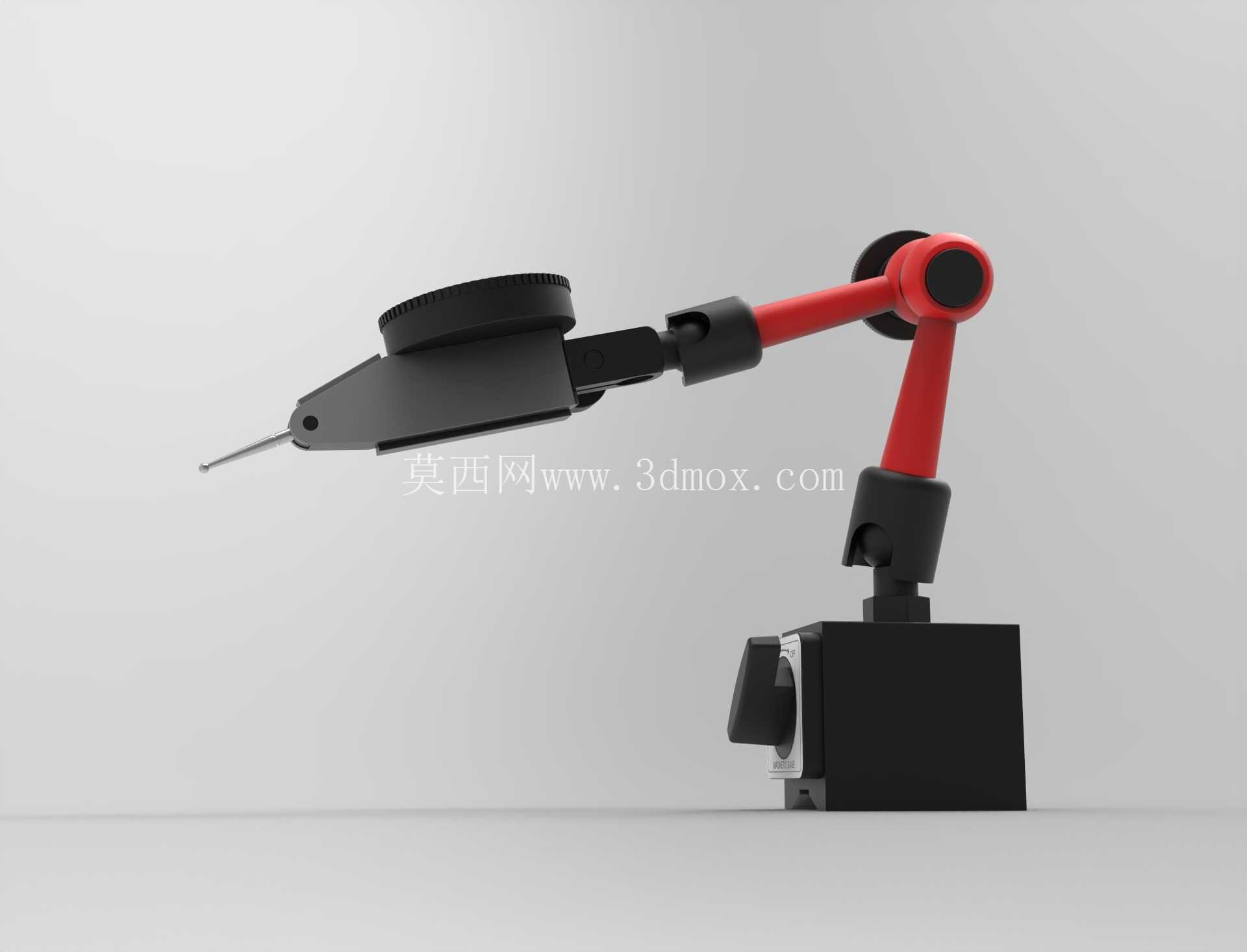

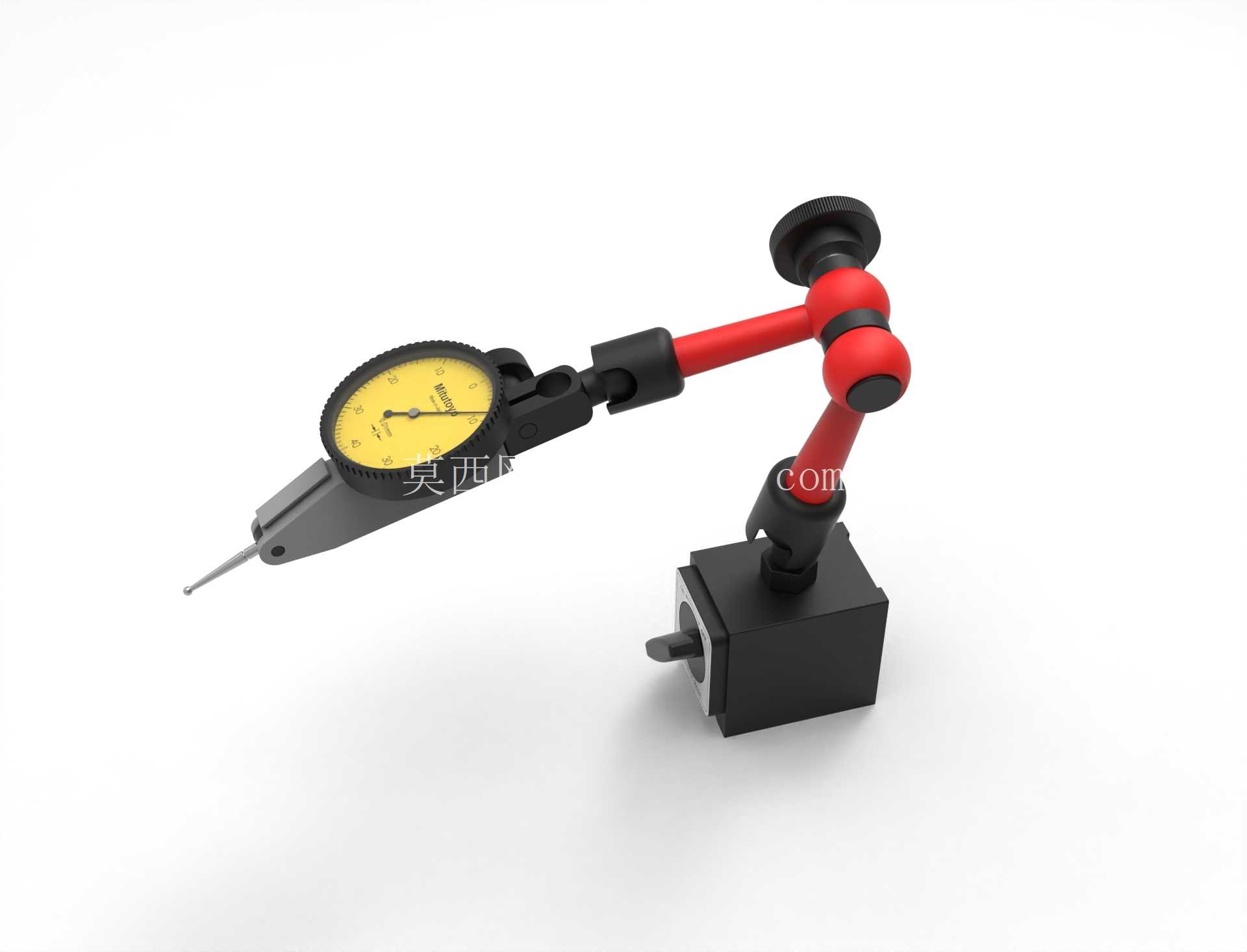

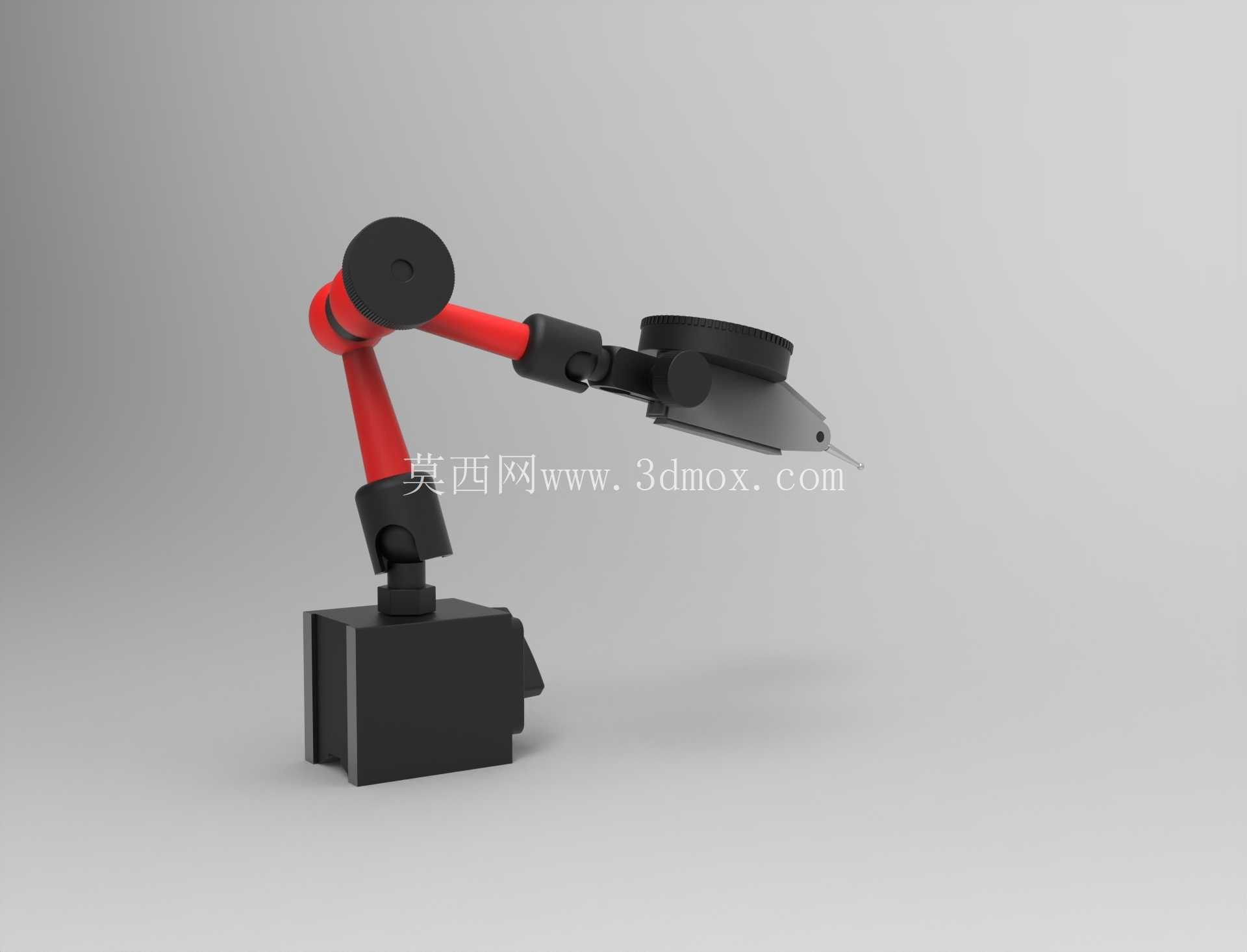

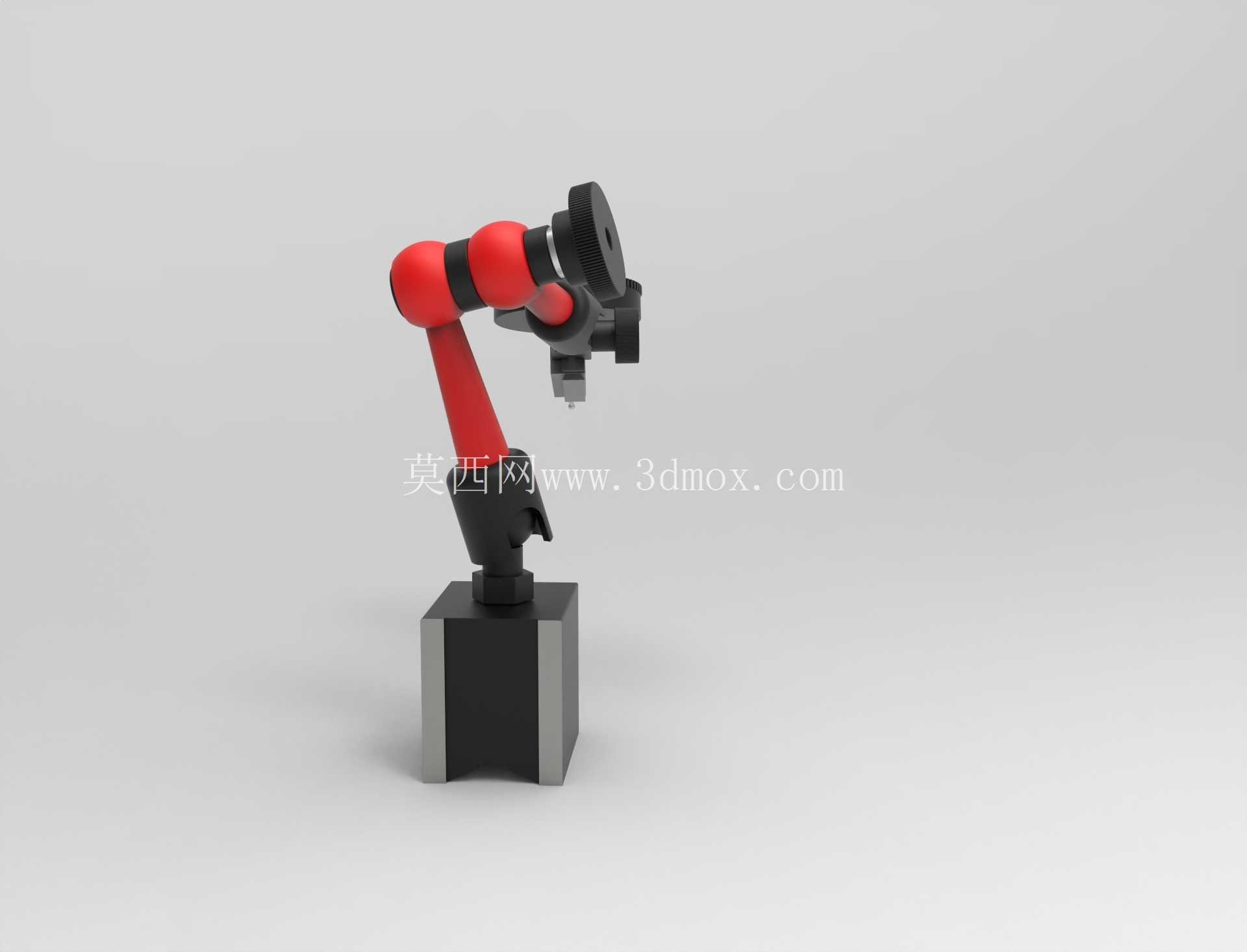

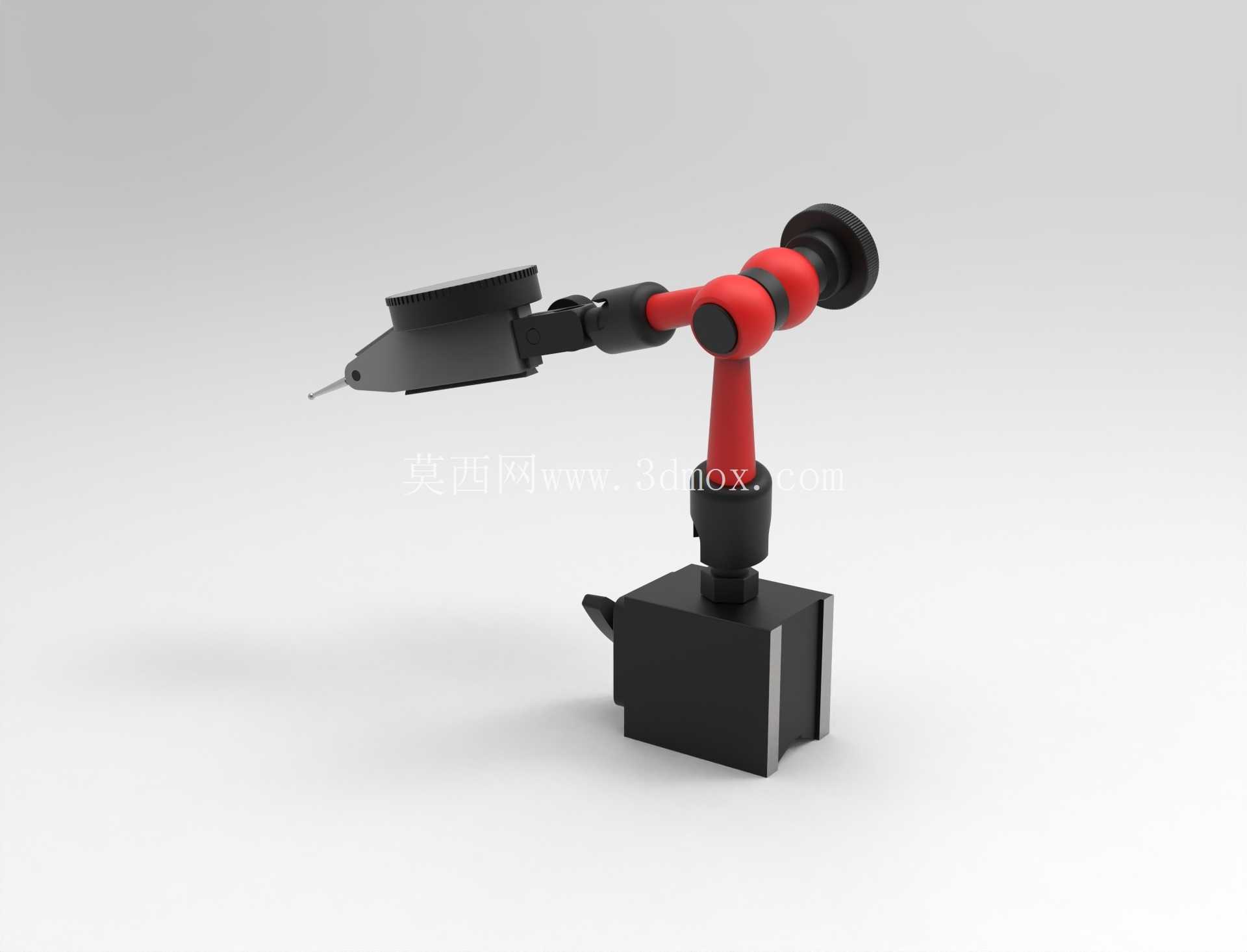

　　中间的多段铰接臂采用红黑配色的分段式关节设计，每一段关节都带有独立的摩擦锁紧结构，调整时可以松开关节阻尼，将前端的表夹调整到任意空间角度，调整到位后锁紧所有关节，臂体就会保持固定姿态，不会因为百分表测头接触工件产生的反力出现下垂、偏移。臂体的关节转动范围覆盖三个空间自由度，既可以大角度抬升、俯低头端，也可以水平方向360度回转，还能沿臂段轴线自转调整表夹朝向，哪怕是藏在台阶内侧、深腔侧壁、轴类零件圆柱面的检测位置，都能通过调整臂段姿态让百分表测头垂直抵靠在被测面上，避免测头倾斜带来的测量误差。前端的表夹采用弹性抱箍结构，可以适配标准夹持直径的杠杆百分表、千分表，抱箍上的锁紧螺丝可以调整夹紧力度，既保证表体不会在测量过程中滑落，也不会因为夹紧力过大夹坏表体的夹持套筒。从安装边界来看，方形底座的边长控制在常规表座的通用尺寸范围内，不会占用过多安装平面空间，底座底面做了平面度精加工，保证吸附时和安装面完全贴合，不会因为接触面存在间隙导致磁力衰减、架表不稳。整套臂体完全展开后的工作半径可以覆盖常规中小型零件的检测范围，收拢后体积小巧，可以直接放在工具柜的抽屉里收纳，不会占用过多工位空间。

　　在实际使用场景中，这类表座常被用在车床卡盘装夹后的工件圆跳动检测、铣床工作台走刀直线度校准、装配过程中轴系同轴度找正、模具合模面平面度检测等场景，相比固定式表架，它的调整效率更高，不需要每次检测都重新制作固定支架，尤其适合多品种小批量的加工场景，能够大幅减少检测前的工装准备时间。设计过程中需要重点关注各关节的锁紧可靠性，臂体的刚性要足够，避免锁紧后因为臂体自身弹性形变导致测量数值漂移，同时关节的阻尼要调整到合适区间，既不能太松导致调整时臂体直接下坠，也不能太紧导致单人单手无法完成姿态调整。磁座的吸力要匹配整套臂体加上表具的总重量，保证在臂体完全伸展、表头伸到最远位置时，整个表座不会因为重心偏移出现侧翻、滑移。

　　铰接臂的各段长度配比经过优化，不会出现某一段过长导致刚性不足，也不会因为段数过多调整过于繁琐，三个关节的组合刚好可以覆盖绝大多数常规检测位置的姿态需求，兼顾调整灵活性和结构刚性。底座的开关旋钮做了防滑纹理设计，手上沾有切削液的时候也能轻松转动切换磁路状态，旋钮的转动阻尼适中，不会因为设备振动自行切换通断状态。表夹的内孔做了防滑处理，夹持百分表时不会因为测量过程中的轻微振动导致表体转动、测头位置偏移。整套结构没有多余的复杂零件，维护起来非常方便，关节处如果长期使用出现阻尼下降，只需要调整关节处的锁紧螺母就能恢复阻尼力度，不需要整体更换工装。
