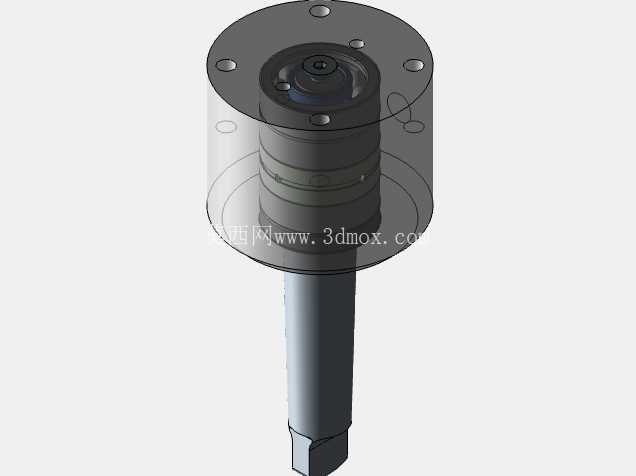

适配莫氏3号尾座的130mm三爪卡盘结构

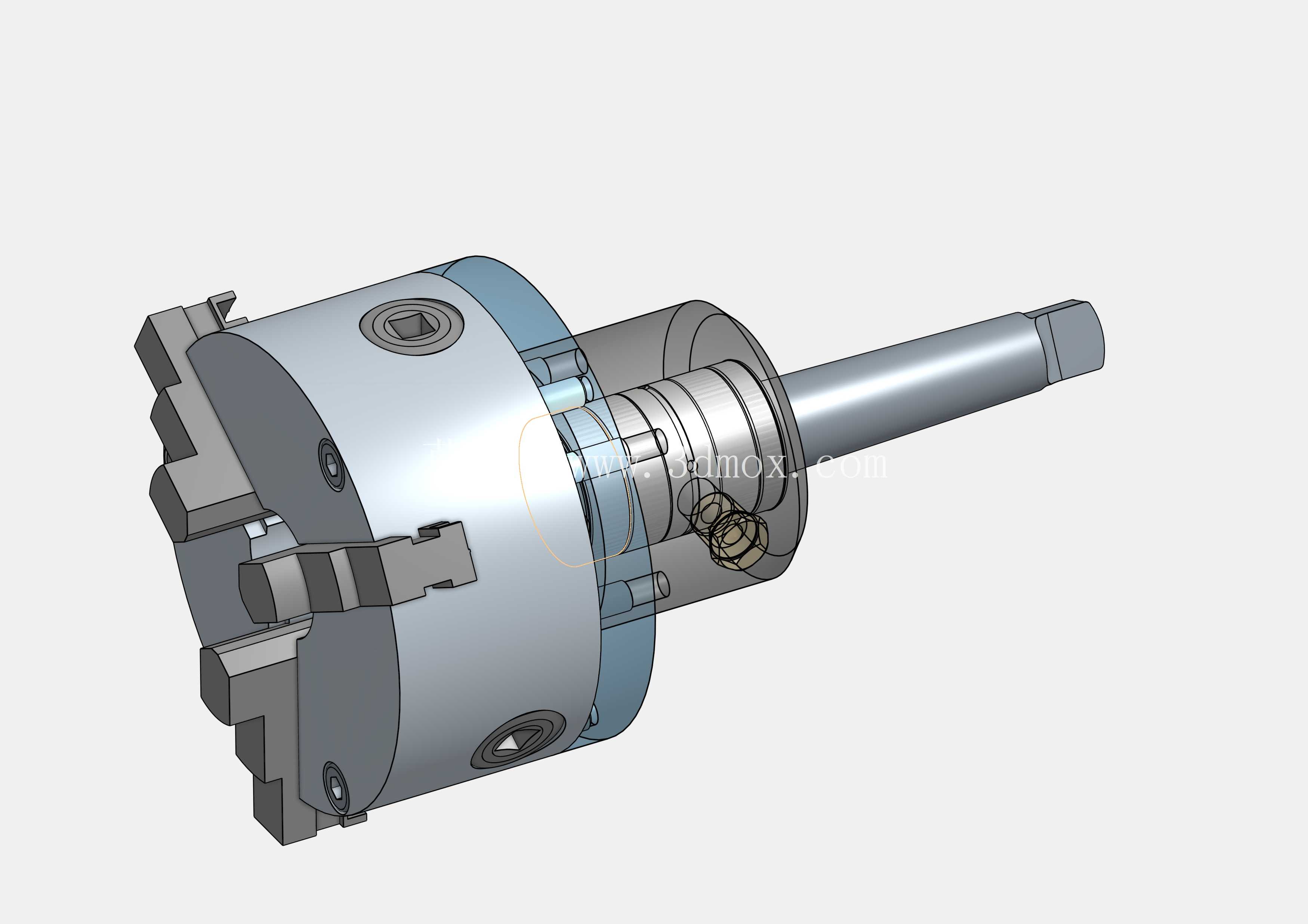

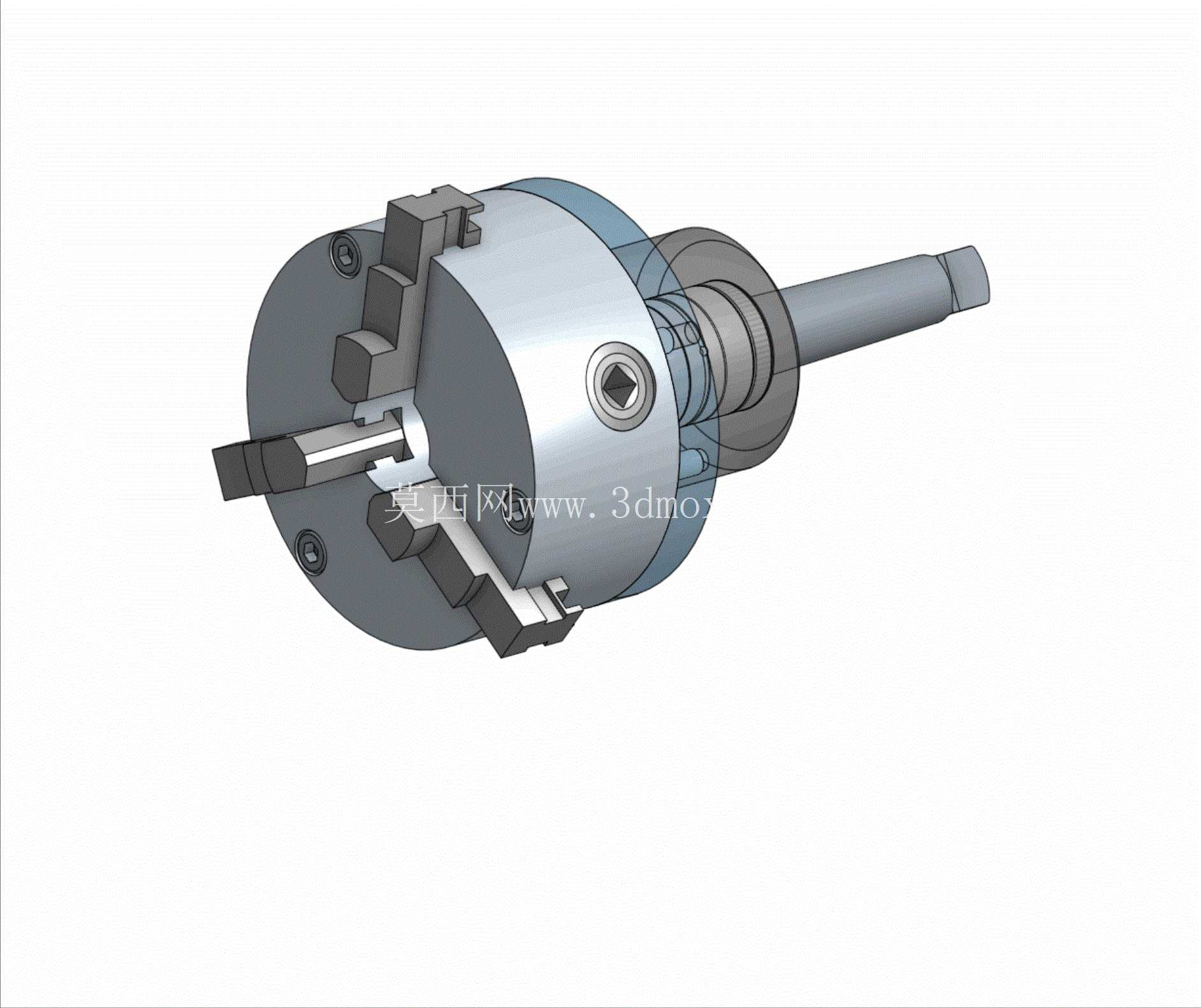

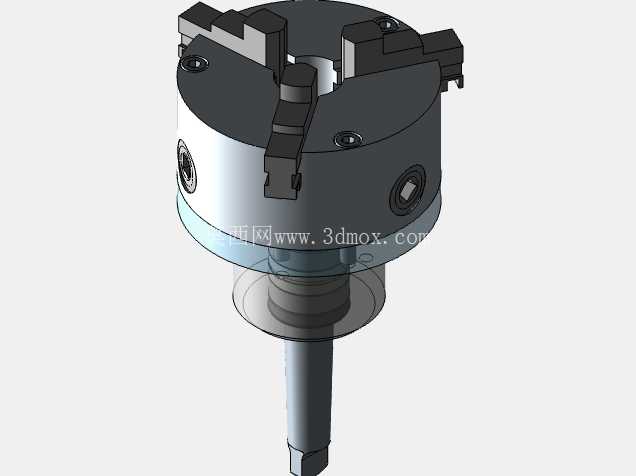

　　在普通卧式车床的日常轴类、套类零件加工场景里，尾座端的工件装夹稳定性直接决定长径比偏大工件的加工圆度与同轴度公差，常规尾座仅靠顶尖顶持的方式，在加工需要尾端驱动、或者薄壁套类零件无法用顶尖顶持的工况下，装夹刚性不足的问题会直接暴露，这套适配3号莫氏锥度尾座的130mm三爪卡盘结构，正是针对这类加工痛点做的适配性设计。整套结构的安装基准完全匹配标准3号莫氏锥度尾座的锥孔规格，锥柄部分的锥度公差、表面粗糙度完全遵循机床附件的连接标准，安装时只需将锥柄擦净后推入尾座套筒锥孔，依靠锥面的自锁特性即可完成定位，不需要额外做连接法兰的适配，能直接装在绝大多数配置3号莫氏尾座的普通车床、小型数控车床上使用，不需要对原有设备做任何改装。

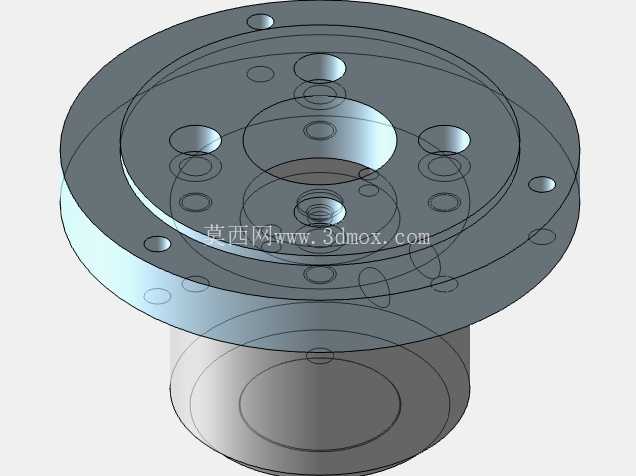

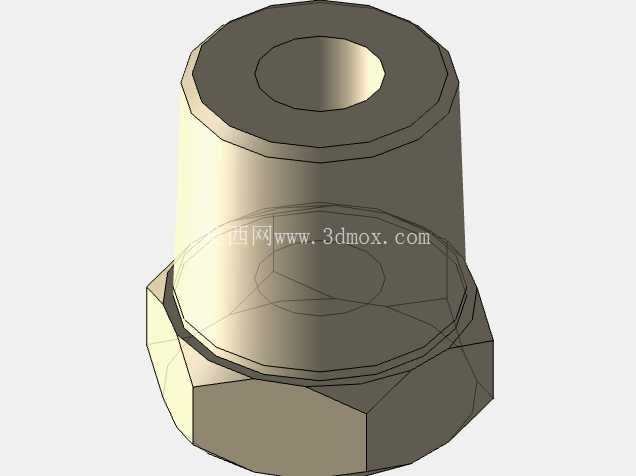

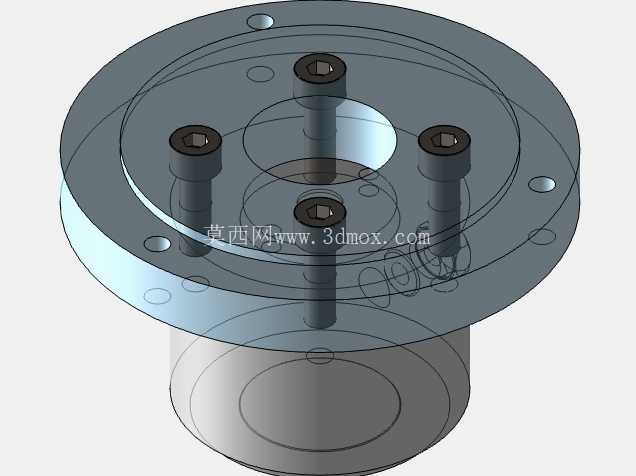

　　卡盘主体的夹持直径规格为130mm，匹配市面上通用的K11-130型前置式三爪卡盘的安装接口，卡盘与连接座之间采用止口定位+螺栓锁紧的连接方式，安装后卡盘的回转中心与尾座套筒的轴线重合度可以控制在0.01mm以内，能满足精加工工序的同轴度要求。结构内部的回转支撑部分，配置了3个油润滑的7203型角接触轴承，采用背对背的安装排布方式，既可以承受卡盘夹持工件回转时的径向切削力，也能承受钻、铰加工时产生的轴向进给力，轴承的预紧量可以通过端盖的锁紧螺母做微调，长期使用出现间隙后可以重新调整预紧，恢复回转精度。

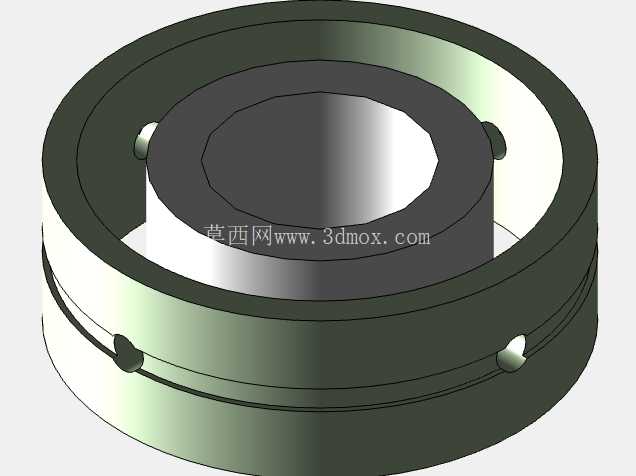

　　轴承腔的密封结构做了针对性设计，外侧采用骨架油封防止切削液、铁屑进入轴承内部，同时在腔体上设计了注油与排油通道，可以定期加注或者排出SAE90型号的齿轮油，保证轴承在持续回转工况下的润滑充分，避免高速回转时出现轴承过热、磨损过快的问题。实际使用场景中，这套结构可以替代尾座顶尖完成多种工序：比如加工长轴类零件时，可以用三爪卡盘夹持工件的尾端，配合主轴卡盘形成两端夹持的装夹方式，相比一夹一顶的装夹方式，能大幅提升工件的装夹刚性，减少切削时的工件振颤，提升大切深工况下的加工稳定性；在尾端完成钻、铰、攻丝工序时，也可以通过卡盘夹持小型工件，配合主轴的回转完成端面的孔加工，拓展普通车床尾座的加工范围。

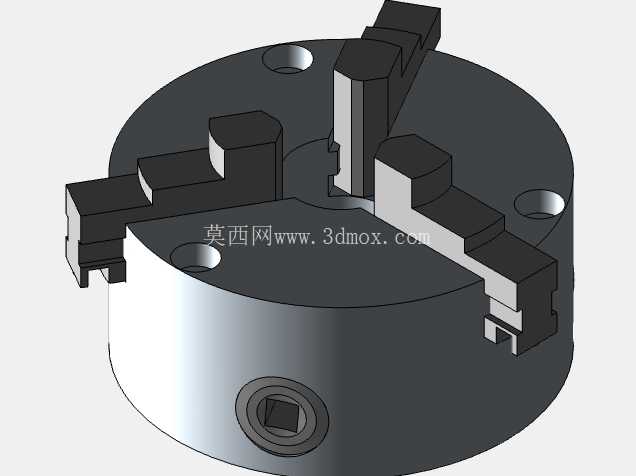

　　设计过程中充分考虑了安装边界的尺寸限制，整套结构装在尾座上之后，最大回转直径不超过140mm，不会和车床的中拖板、刀架产生运动干涉，尾座套筒伸出到最大行程时，整套结构的悬伸量控制在合理范围内，不会因为悬伸过长导致刚性下降。卡盘的三爪采用自定心结构，装夹工件时不需要单独找正，能大幅降低工件装夹的辅助时间，卡爪的行程范围覆盖了从小直径棒料到最大130mm直径盘类零件的装夹需求，适配绝大多数常规小型零件的尾端装夹场景。在做三维结构建模时，所有配合面的公差都按照机床附件的行业标准做了预留，轴承安装位的公差采用基孔制过渡配合，锥柄部分的锥度公差按照莫氏锥度的标准精度等级设计，保证加工后零件的互换性，不需要额外修配就能完成装配。整套结构没有采用复杂的非标零件，所有标准件比如轴承、螺栓、油封都采用市面上通用的标准型号，后期维护更换配件时不需要单独定制，能降低设备的维护成本。针对车床加工时切削液飞溅、铁屑细碎的工况，结构的所有外露面都做了圆滑过渡处理，没有容易积存铁屑的死角，日常清理时只需要用压缩空气吹扫即可，不会出现铁屑卡入转动缝隙的问题。
