车床用三爪自定心卡盘夹持结构

　　这套夹持结构是卧式车床主轴端的核心装夹部件，日常承担回转类零件的装夹定位工作，不管是短轴类毛坯、盘类锻件还是中小尺寸的棒料，都能通过三个同步径向移动的卡爪完成定心夹紧，在普通卧式车床、经济型数控车床的单件小批量加工场景里应用极广，甚至部分回转类工装的调试工位也会用到同结构的夹持组件。从实际使用场景来看，这类卡盘的核心优势是自定心特性，三个卡爪通过盘体内的平面螺纹传动实现同步进退，装夹圆形截面工件时不需要反复找正，能大幅缩短装夹辅助时间，对于同轴度要求在0.05mm以内的普通回转件加工，一次装夹就能完成外圆、端面、内孔的多工序加工，减少多次装夹带来的定位误差。

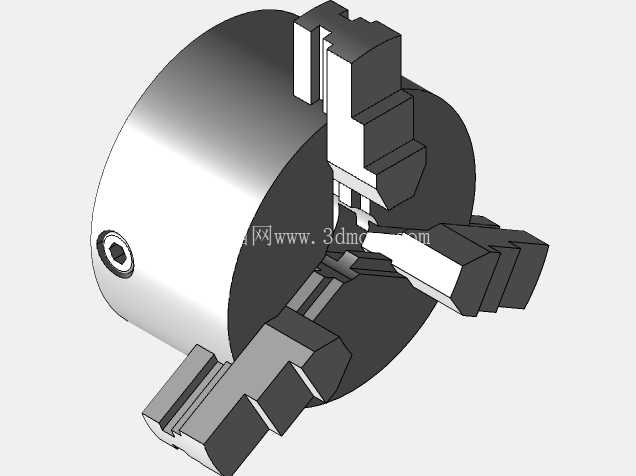

　　设计上采用了分体式卡爪结构，图中露出的白色卡爪为可更换的软爪或者硬爪基座，硬爪适合夹持毛坯件、表面氧化皮较厚的锻铸件，夹持力大且耐磨；软爪可根据待加工工件的直径自行镗修，能获得更高的装夹同轴度，适合精加工工序的装夹需求。盘体采用高强度铸铁整体铸造，经过时效处理消除内应力，避免长期使用后出现变形导致定心精度下降，盘体中心的通孔可穿过长棒料，适配长轴类零件的贯穿装夹需求，背部的连接法兰可根据不同车床主轴的端部规格（比如C型连接、D型凸轮锁紧连接）做适配更换，安装时通过主轴端的锁紧结构实现刚性连接，保证高速回转时的动平衡稳定性。

　　从安装边界来看，这类卡盘的外径尺寸通常和车床的最大回转直径匹配，比如200mm规格的卡盘适配最大回转直径360mm的卧式车床，安装时需要保证卡盘端面和主轴轴线的垂直度在0.02mm以内，三个卡爪的行程范围覆盖常见的棒料直径区间，最小夹持直径可到几毫米，最大加持直径接近卡盘外径的三分之二，日常使用时需要定期清理卡爪和盘体缝隙里的切屑、切削液残留，避免铁屑卡入螺纹副导致卡爪移动卡滞，影响定心精度。在功能特性上，卡盘的夹紧力通过卡盘扳手的输入力矩传递，平面螺纹的增力比能让手动输入的较小力矩转化为足够大的径向夹紧力，保证车削过程中工件不会出现打滑移位，针对重切削场景还可以在卡爪上加装防滑齿，进一步提升夹持可靠性。

　　设计过程中需要重点考虑盘体的强度储备，尤其是卡爪滑槽的位置，要承受夹紧力和切削力的双重交变载荷，壁厚设计需要满足长期重载使用下不会出现开裂，同时三个卡爪的导向槽需要保证足够的形位公差，确保卡爪移动时的直线度，避免出现卡爪偏斜导致夹持定心失效。另外卡盘的外露旋转面都做了倒角处理，避免高速回转时出现尖锐棱角的安全隐患，卡爪的拆装结构设计简单，不需要专用工具就能完成卡爪的正反装切换，反装卡爪可以夹持更大直径的盘类工件，拓展卡盘的装夹范围。在实际加工场景中，这类卡盘还可以配合专用的卡爪成型圈完成软爪的修镗，修镗后的软爪夹持面和主轴轴线的同轴度可以控制在0.01mm以内，满足精加工零件的形位公差要求，对于薄壁类零件的装夹，还可以通过增大卡爪和工件的接触面积来减小夹持变形，避免装夹应力导致工件加工后出现变形超差。
