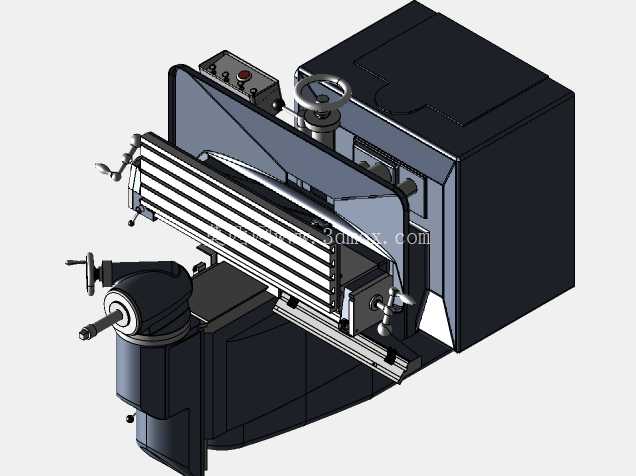

AcieraF4立式铣床结构三维建模

这款立式铣床的三维建模，核心围绕小型精密加工场景的实际使用需求展开，在做结构拆解建模时，首先要考虑的是这类设备在工具车间、小型精密零件加工工位的安装边界——这类铣床通常不会布置在大型流水线的重型加工区段，更多是放在模具修配、小型工装零件加工、教学实训或者精密五金小批量生产的工位，所以整体占地尺寸控制得比较紧凑，底座的安装孔位预留要匹配常规车间的混凝土地台或者钢制工装平台的固定要求，不需要额外做超重型的地基预埋，这也是这类小型立式铣床和大型龙门铣、重型床身铣床最核心的布局差异。

从设备实际用途来看，这类铣床主要承担小型金属零件的平面铣削、沟槽加工、钻孔铰孔、斜面铣削甚至小型齿轮的分度铣削工作，所以建模时首先还原的是主轴箱的垂直进给结构，主轴的升降行程要匹配常规小型工件的加工高度范围，手轮的操作位置布置在机身正面偏右的区域，符合操作人员站在设备正前方的操作习惯，操作时不需要大幅度侧身就能完成主轴升降、工作台前后左右移动的操作，这个人机交互的细节在建模时不能忽略，很多新手建模容易只堆外形而忽略操作件的位置合理性，实际生产中操作件的位置偏差会直接导致设备使用时的操作疲劳度上升。

工作台部分的结构建模，重点还原了T型槽的布局、纵横进给的手轮传动结构，还有工作台侧面的行程挡块安装位，这些细节都是实际加工中会用到的结构——T型槽的间距、槽宽要匹配通用的机床压板螺栓尺寸，不能随意设定尺寸，否则做出来的模型在做工装配套设计时就失去了参考价值；纵横两个方向的进给丝杠副的安装位置，要和床身的导轨面平行，建模时要保证导轨面的平面度、丝杠和导轨的平行度公差在合理的工程范围内，虽然是三维模型，但结构的装配逻辑要和真实设备一致，不能出现丝杠和导轨干涉、手轮转动时和床身其他部件碰撞的问题。

机身的立柱部分采用的是箱型结构设计，建模时还原了内部的加强筋布局逻辑，虽然外观上看不到内部结构，但箱型立柱的壁厚、加强筋的布置方向直接决定了主轴切削时的机身刚性，这类小型铣床在做小进给量的精密铣削时，立柱的抗振性直接影响加工表面的粗糙度，所以外形上立柱的截面尺寸变化是和内部受力分布匹配的，不是单纯的等截面方柱，靠近底座的部分截面更宽，往上承载主轴箱的部分截面收窄，既保证了底部的支撑刚性，也减少了主轴头部分的多余重量，降低升降进给的负载。

操作面板的位置布置在工作台前方的床身凸台上，按钮的排布符合常规机床的操作逻辑，急停按钮放在最容易触碰的位置，主轴启停、进给控制的按钮按操作频率排布，这个细节的还原能让模型在做车间布局仿真、操作培训课件制作时直接使用，不需要再额外调整操作件的位置。设备的润滑管路、电机安装位的结构也做了对应还原，主电机布置在机身背部，通过皮带传动给主轴，这种传动结构在小型铣床上很常见，既能通过皮带轮的配比调整主轴转速范围，也能在切削过载时通过皮带打滑保护主轴和刀具，建模时电机的安装座预留了皮带张紧的调节空间，这个结构细节如果遗漏，模型在做装配演示时就不符合真实的设备装配逻辑。

在做安装边界的尺寸设定时，要考虑设备周边的操作空间预留，设备正面要留出至少800mm的操作人员站立操作空间，左侧和右侧要留出足够的维护空间，方便后期更换皮带、调整丝杠间隙、加注润滑油等维护操作，背部要留出电机散热的通风空间，不能紧贴墙面布置。另外，设备的工作台在最大行程位置时，不能超出底座的支撑范围太多，否则会导致设备重心偏移，影响加工时的稳定性，这个重心校核的逻辑在建模时也要体现，工作台移动到极限位置时的重心投影要始终落在底座的支撑面以内，保证设备在全行程加工时都不会出现倾翻的风险。

从设计思路上来说，这款铣床的建模没有追求过度的细节冗余，而是优先保证核心功能结构的准确性，对于不影响装配、不影响功能表达的小倒角、小装饰件做了适当简化，但所有和加工功能、操作、安装、维护相关的结构都做了1:1的比例还原，不管是用来做设备选型的参考、还是做车间布局的仿真、或者是做机床结构的教学演示，这个模型都能提供准确的结构参考，不会出现结构原理性的错误。很多人做机床模型容易陷入两个极端，要么是只做个大概的外形方块，完全没有内部结构和装配逻辑，要么是把所有的螺丝、垫片都建模出来，导致模型冗余度太高，没法在普通配置的电脑上流畅运行，这个模型在细节度和模型轻量化之间做了平衡，核心结构完整准确，非核心的小标准件做了简化处理，既保证了工程参考价值，也兼顾了模型的使用流畅度。

另外，在建模时也考虑了不同加工场景下的附件安装可能性，比如主轴的锥孔尺寸匹配通用的铣刀夹头，工作台的T型槽可以适配通用的平口钳、分度头、回转工作台等常规铣床附件，这些接口尺寸的准确性非常重要，如果接口尺寸做的不对，这个模型就没法用来做工装配套的设计，失去了工程模型的实际意义。床身底座的排屑槽结构也做了还原，加工时产生的铁屑可以顺着排屑槽滑到设备前方的集屑盘位置，方便日常清理，这个结构虽然不影响加工精度，但却是实际使用中非常实用的设计，建模时不能遗漏。
