内啮合环形传动齿圈结构设计

在紧凑空间传动方案的选型过程中，内齿圈始终是行星轮系、谐波减速机构里无法替代的核心构件，这类轮齿加工在轮缘内侧的环形零件，和外齿轮相比最突出的优势就是能把啮合副完全收纳在齿圈内部空间里，不需要额外预留外啮合所需的径向避让尺寸，整套传动机构的外径可以压缩30%以上，非常适合对安装体积有严格限制的设备场景，比如小型伺服减速模组、轮毂内置驱动单元、精密回转工作台的传动链路里，都能看到这类内齿结构的应用。

从实际使用的工况来看，内齿轮的啮合过程和外齿轮有明显区别，外齿轮啮合是两个轮齿在外侧凸面接触，接触应力集中区域在齿顶偏外位置，而内啮合是外齿轮的凸齿面和内齿圈的凹齿面接触，啮合重合度比同参数外啮合高15%-20%，传动过程中同时参与啮合的轮齿对数更多，单齿承受的载荷更小，运转时的冲击和噪音也会明显降低，这也是为什么高精度伺服传动、低噪音要求的医疗设备传动机构，都会优先选用内啮合行星结构的原因。

设计这类内齿圈的时候，首先要明确安装边界的约束条件：齿圈的外圆通常是和设备壳体、回转支撑内圈做过盈配合或者定位销固定，所以外圆的圆柱度、端面的垂直度公差要控制在IT6级以上，避免装配后齿圈出现圆度变形，导致轮齿啮合间隙不均匀，出现卡滞或者局部磨损过快的问题。齿宽的选择要匹配配套行星轮的齿宽，通常内齿圈的齿宽要比行星轮宽2-3mm，用来补偿装配时的轴向窜动误差，避免轮齿啮合时出现端面棱边接触的情况。

轮齿参数的设计环节，首先要避免内啮合特有的根切和齿顶干涉问题，和外齿轮不同，内齿轮的根切出现在齿数过少的时候，齿顶部分会被刀具切出凹陷，反而当内齿圈和配对小齿轮的齿数差过小时，会出现齿顶重叠的干涉现象，所以设计时通常会把内齿圈和小齿轮的齿数差控制在8个齿以上，如果是少齿差传动结构，就需要采用短齿制或者变位齿形来消除干涉。齿向的选择上，直齿内齿圈加工难度低，装配对中要求低，适合中低速、重载的传动场景，比如工程机械的回转机构、重型减速机的行星级；如果是高速、低噪音要求的场景，就需要设计成斜齿内齿圈，不过斜齿内齿圈的加工需要专用的插齿或者拉齿工装，加工成本会比直齿结构高40%左右，设计时需要平衡性能和成本的关系。

从安装维护的角度来说，内齿圈的固定方式通常有三种：第一种是外圆过盈配合加骑缝销固定，适合重载、有冲击载荷的工况，比如矿山设备的减速机齿圈，过盈量通常控制在直径的千分之0.8到千分之1.2之间，避免运转时齿圈出现打滑转动；第二种是端面螺栓固定，在齿圈的端面上设计均匀分布的螺栓过孔，和壳体端面通过螺栓锁紧，这种方式拆装方便，适合需要频繁维护更换齿圈的设备；第三种是花键配合固定，在齿圈的外圆加工外花键，和壳体的内花键配合传递扭矩，这种方式对中性好，适合高精度、高转速的传动场景，但加工精度要求高，成本也更高。

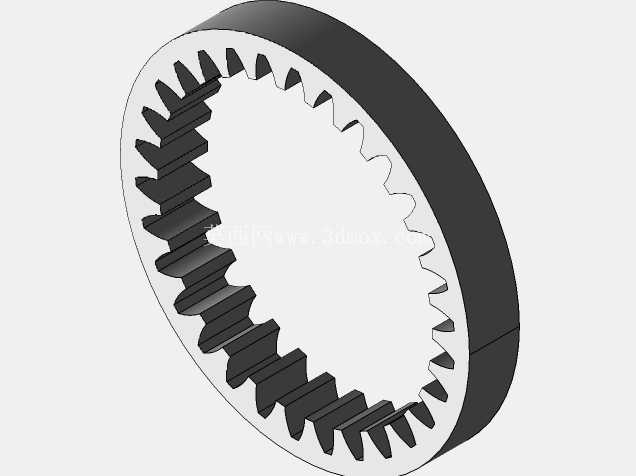

实际建模过程中，内齿圈的齿形生成需要注意渐开线的起始点位置，内齿轮的渐开线是向内凹陷的，和外齿轮的渐开线方向相反，很多新手建模时容易把齿形方向搞反，导致生成的轮齿无法正常啮合。齿根圆角的设计不能忽略，通常齿根圆角半径取0.38倍模数，这个参数直接影响轮齿的弯曲疲劳强度，如果圆角过小，齿根处的应力集中系数会大幅提升，在交变载荷下容易出现齿根断裂的失效形式。另外齿圈的端面需要设计倒角，尤其是和壳体配合的定位端面，倒角大小取1×45°即可，既方便装配时的导向，也能避免装配时端面的毛刺刮伤壳体配合面。

在不同的应用场景下，内齿圈的材料和热处理要求也有区别：普通工况下的传动齿圈，采用45钢调质处理，硬度控制在HB220-250即可满足使用要求；中重载、有一定冲击的工况，采用40Cr材料调质后齿面高频淬火，齿面硬度达到HRC45-50，能大幅提升齿面的耐磨性能；如果是高精度、高可靠性要求的伺服减速机内齿圈，会采用20CrMnTi材料渗碳淬火，齿面硬度达到HRC58-62，齿芯保持足够的韧性，既能承受重载冲击，也能保证长期使用后的齿面精度保持性。需要注意的是，渗碳淬火后的内齿圈会有一定的热处理变形，加工时需要预留磨齿余量，热处理后通过内齿磨床对齿形进行精加工，保证齿形精度和齿向精度达到设计要求。

很多人在设计内齿圈时容易忽略润滑通道的设计，因为内啮合的啮合点在齿圈内部，润滑油不容易进入啮合区域，如果是闭式传动的话，需要在齿圈的齿根位置设计均匀分布的径向油孔，让箱体内的润滑油能通过油孔直接进入啮合面，形成有效的润滑油膜，避免轮齿出现干摩擦导致的早期磨损。如果是开式传动的内齿圈，比如回转工作台的外啮合内齿圈？不对，开式的内齿圈通常是在齿面设计储油槽，涂抹润滑脂来实现润滑，储油槽的方向要和轮齿的啮合运动方向匹配，保证润滑脂能随着轮齿的啮合被带到整个齿面。

从失效形式来看，内齿圈最常见的失效是齿面磨损和齿面点蚀，因为内齿圈通常是固定在壳体上的，每个轮齿的啮合频率比行星轮低，所以弯曲疲劳断裂的概率比配对小齿轮低，但如果装配时出现齿圈偏心，就会导致局部轮齿的载荷过大，出现局部齿面的过度磨损甚至断齿，所以装配时的同轴度找正非常重要，通常要求齿圈和输出轴的同轴度公差控制在0.02mm以内。
