微型电动葫芦式迷你起重吊具结构设计

　　从结构组成来看，设备上部是集成了动力单元与卷筒的主机部分，动力输出端直接连接钢丝绳卷筒，省去了复杂的减速传动冗余结构，这也是它能做到迷你体积的核心设计点——常规微型电动葫芦会将电机、减速箱、卷筒分舱布置，而这款模型将三个模块做了同轴集成，主机外壳采用包裹式结构，既可以防护内部传动部件免受车间粉尘、飞溅切屑的侵蚀，也能作为安装承载的主体结构，上部预留的两个安装凸台，是用来配合工字钢轨道或者固定吊点做安装连接的，安装时只需要匹配对应尺寸的吊挂件，就能完成主机的固定，不需要额外做复杂的支架焊接加工。这款迷你起重吊具的设计定位，是面向小载荷、短行程的轻量吊装场景，常见于小型机加工工位的工件周转、仓储货架低层的物料取放、家用车库的小型重物抬升，以及教学演示场景下的起重机构原理展示，区别于工业级大吨位起重设备，它的核心设计逻辑是在满足小吨位起升需求的前提下，尽可能压缩设备整体体积，降低安装空间要求，同时简化操作逻辑，让非专业起重作业人员经过简单指引就能完成操作。

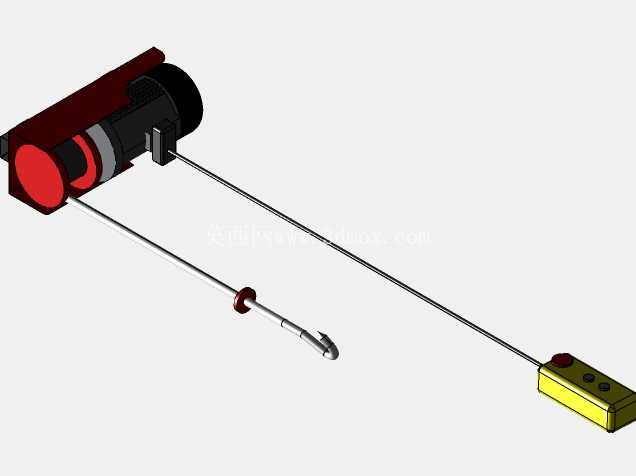

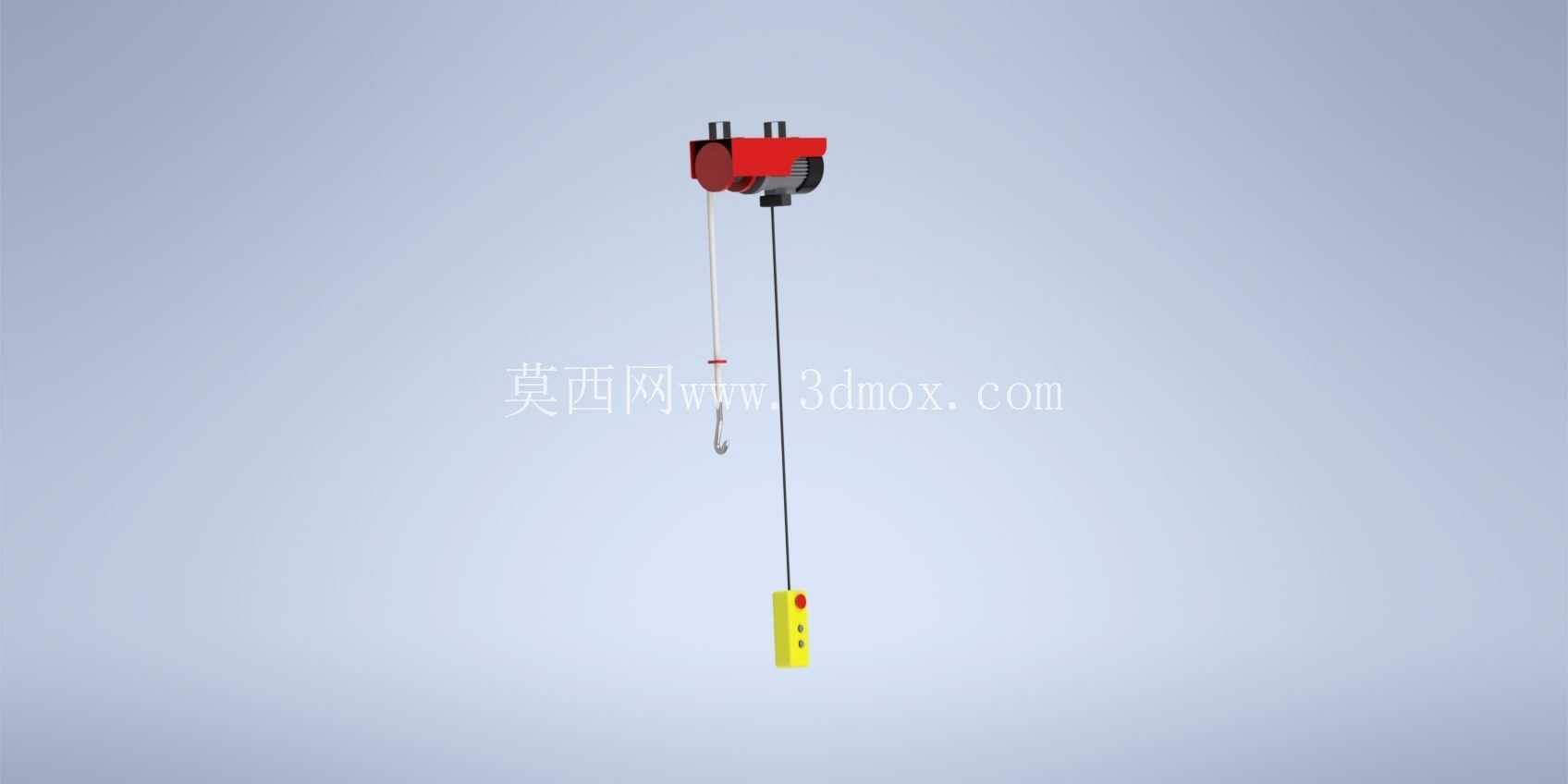

　　设备的起升执行部分采用镀锌钢丝绳作为承载件，钢丝绳下端配套吊钩组件，吊钩上设置了防脱卡扣结构，避免吊装过程中吊索滑脱引发安全问题，钢丝绳的出绳位置设置了导向套，既可以规整钢丝绳的收卷轨迹，避免乱绳、咬绳问题，也能减少钢丝绳与壳体之间的摩擦损耗，延长易损件的更换周期。控制部分采用悬挂式手控盒设计，手控盒通过螺旋电缆与主机连接，操作时作业人员可以站在吊装作业半径外的安全位置，通过手控盒上的按钮控制起升、下降动作，手控盒的外壳做了防滑处理，按键采用大尺寸凸起设计，佩戴劳保手套也能准确操作，不会出现误触。从安装边界来看，这款迷你起重设备的主机横向尺寸控制在极小范围内，对安装空间的净空高度要求很低，不需要像大型起重设备那样预留大量的上部安装空间，哪怕是层高较低的小型加工车间、家用车库，只要有可靠的顶部固定点就能完成安装，不需要对现场建筑结构做大规模改造。它的起升行程设计偏向短距离作业，适合在固定工位范围内做垂直方向的物料抬升，不适合长距离的水平牵引或者大高度起升作业，设计时特意限制了最大起升高度，避免用户超范围使用带来安全隐患。

　　从功能特性上看，这款设备没有设置复杂的变速机构，起升速度保持恒定，适合对吊装速度没有特殊要求的轻载作业场景，结构上的极简设计也降低了设备的故障概率，日常维护只需要定期检查钢丝绳磨损情况、给卷筒转动部位加注润滑脂即可，不需要复杂的专业维保流程。在建模过程中，对各个部件的装配关系做了完整还原，主机内部的电机与卷筒的配合位置、钢丝绳的缠绕轨迹、手控盒与主机的连接线缆走向都做了写实呈现，甚至吊钩处的防脱卡簧结构都做了细节建模，方便结构设计人员参考这类集成式小型起重设备的布局思路，在做工位辅助吊装方案设计时，可以直接参考它的尺寸边界做工位布局规划，避免出现设备安装后与周边工位器具干涉的问题。

　　这类迷你起重设备的实际使用场景中，很多用户会忽略安装点的承载能力校验，在参考这款模型做实际选型时，需要注意固定吊点的承载能力必须大于设备额定起重量与自重之和的1.5倍，不能直接固定在轻质吊顶或者薄壁钢结构上，避免安装脱落引发事故。另外它的钢丝绳导向结构设计也有实际参考价值，很多小型起重设备容易出现乱绳问题，本质就是出绳导向的间隙设计不合理，这款模型里的导向套与钢丝绳的间隙控制在钢丝绳直径的1.2倍左右，既不会因为间隙过小卡滞钢丝绳，也不会因为间隙过大导致钢丝绳跳槽，这个参数可以直接用到同类轻载起重设备的结构设计中。手控盒的悬挂位置设计也做了优化，电缆出线位置在主机下部的中心位置，操作时手控盒自然下垂的位置刚好在作业人员站立操作的舒适高度，不需要抬手过高或者弯腰过低就能操作，符合人机工程学的设计要求。
