可移动轨道式小型门式起重吊运设备

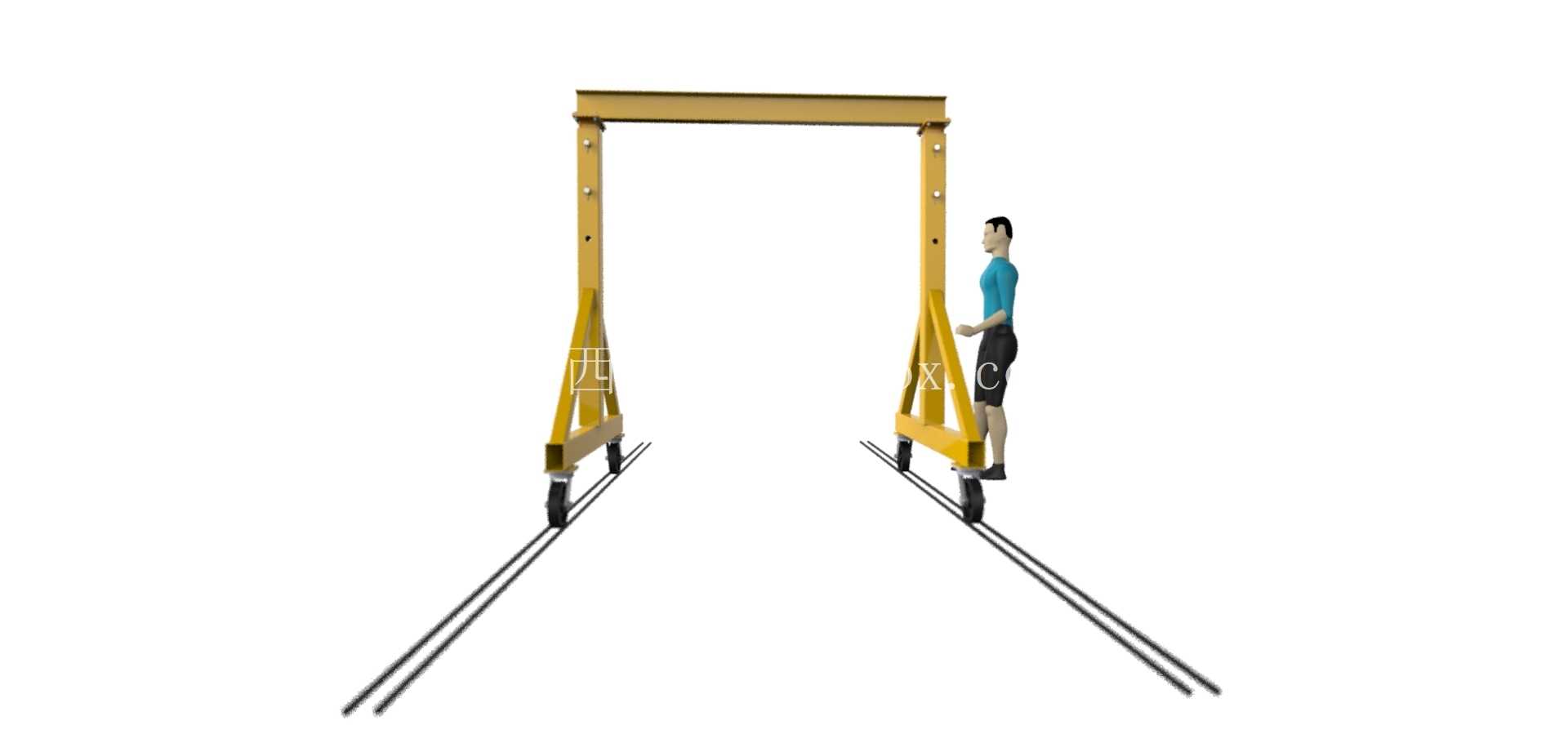

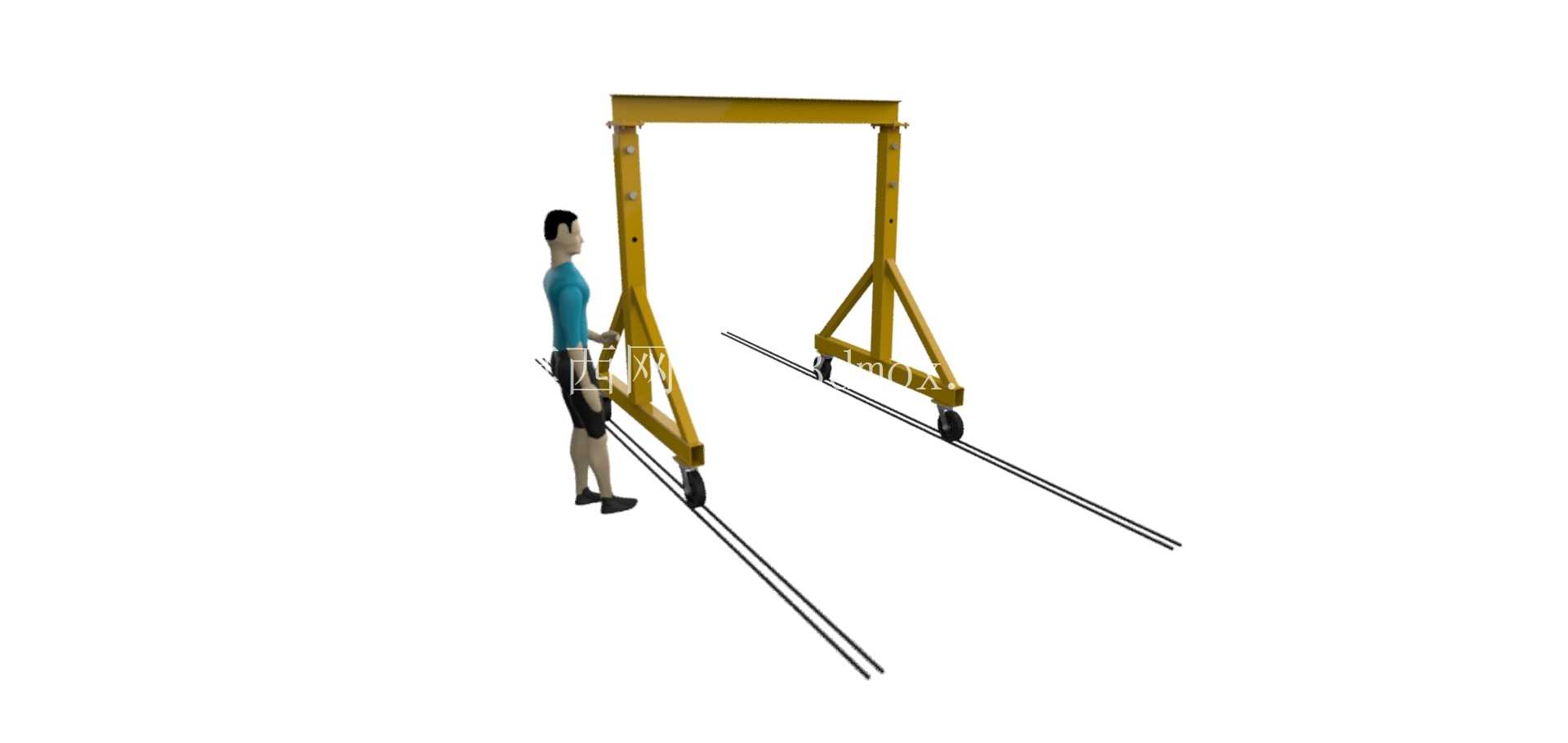

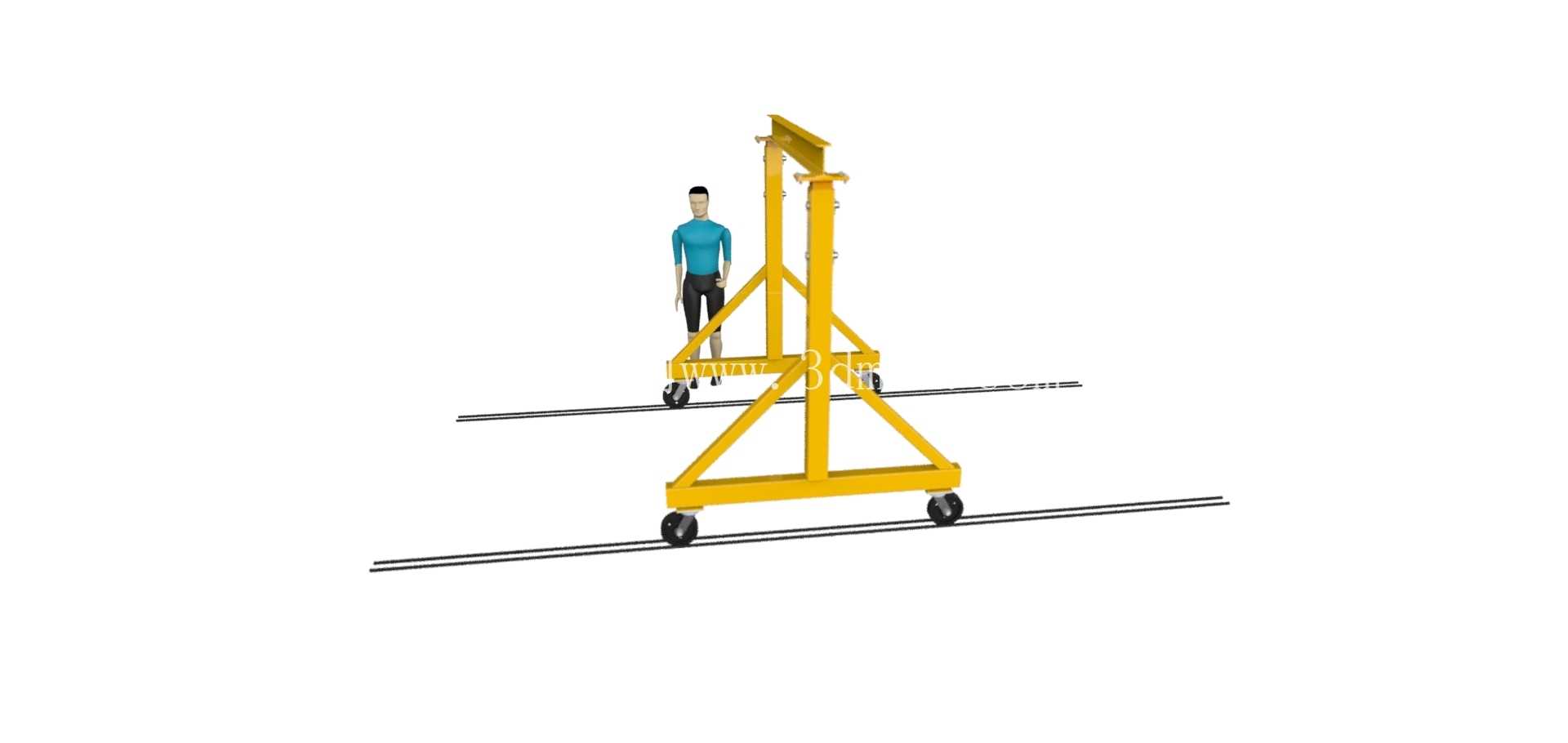

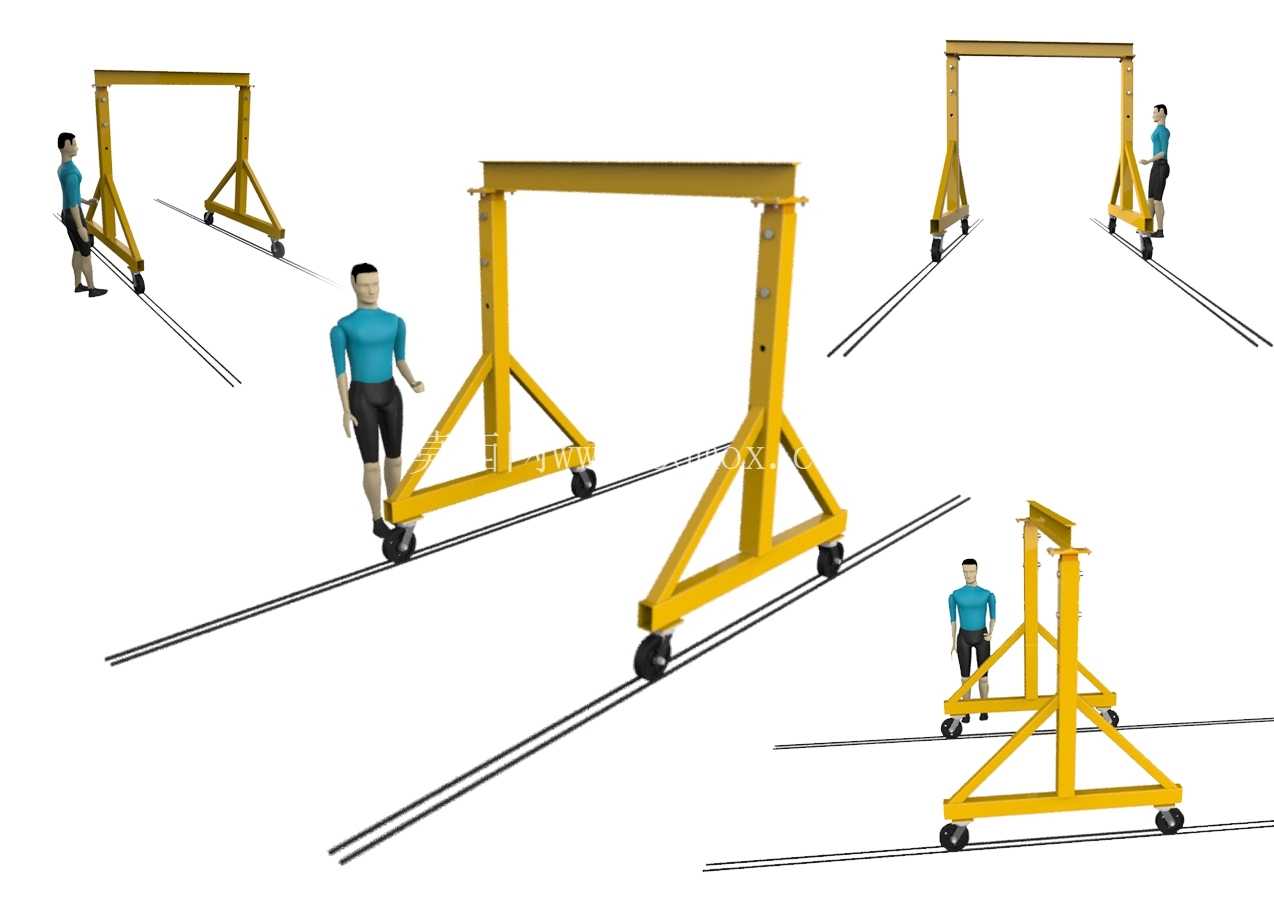

　　这款可移动轨道式小型门式起重设备，主要面向车间内部短距离物料转运、轻型工件吊装移位场景设计，适配机加工车间、模具维修工位、仓储轻型物料存取等作业需求，解决固定行车覆盖盲区的小吨位吊运痛点，额定载荷覆盖0.5t到2t区间，可满足多数中小型工件的垂直起升与水平移位需求。设备整体采用门式框架结构，主体承载梁为箱型截面焊接钢梁，两侧支腿采用三角斜撑加强结构，相比直腿结构抗侧向倾覆能力提升40%以上，支腿底部配置与轨道匹配的钢制行走轮，轮缘带导向凸缘，可沿预设的地面轨道平稳行走，避免行走过程中出现脱轨偏移问题，行走阻力小，单人即可推动设备沿轨道移位，无需额外配置动力行走机构，降低设备整体制造成本与后期维护难度。

　　设计阶段优先考虑了车间内的作业边界限制，整体高度可根据车间净高做模块化调整，标准款净起升高度覆盖2m到4m区间，主梁跨度可根据作业通道宽度定制，常规款跨度在2m到3.5m之间，可适配多数车间内部通道的通行与作业宽度要求，支腿底部的轨道安装无需破坏原有车间地面，采用膨胀螺栓固定轻轨即可，安装周期短，对车间原有地面结构影响小，适合后期技改新增的工位吊运需求。设备的功能设计上，主梁预留了电动葫芦或手拉葫芦的安装接口，可根据作业频率选择配套的起升机构，高频作业场景可配套环链电动葫芦实现快速起升，低频检修场景可配套手拉葫芦降低设备投入成本；支腿上设置了可调节的支撑地脚，当设备需要定点长时间作业时，可放下支撑地脚抵消起升过程中的晃动，提升作业稳定性，行走轮采用耐磨轴承钢材质，轮面做淬火处理，耐磨性能优异，长期使用磨损量小，维护时仅需定期加注润滑脂即可。

　　从结构设计逻辑来看，这款设备优先平衡了移动灵活性与结构刚性，三角斜撑的布置位置经过受力仿真优化，在起吊额定载荷时，主梁最大下挠量控制在跨度的1/1000以内，满足起重设备的刚度要求，同时整体框架重量控制在合理区间，不会因自重过大导致行走推动困难；支腿与主梁的连接采用高强度螺栓组连接，运输时可拆分，降低运输成本，现场组装仅需配套扭矩扳手即可完成，无需大型吊装设备辅助组装。

　　实际作业场景中，这类小型门式起重设备可覆盖固定行车无法覆盖的边角工位，比如设备维修区的重型零部件拆装、模具车间的模具上下模移位、仓储区的重型物料堆垛，相比固定行车，这类设备投入成本低，安装灵活，可根据生产布局变化调整轨道走向，适配柔性生产的工位调整需求；相比悬臂吊，它的作业覆盖范围更大，可沿轨道实现长距离的物料转运，不受悬臂回转半径的限制。设备的外形尺寸设计充分考虑了车间内的人员通行与设备避让需求，支腿外侧预留了足够的安全距离，沿轨道行走时不会与两侧的设备、物料架发生刮碰，整体重心偏低，即使在轨道存在轻微坡度的场景下，也不会出现溜车倾覆风险，行走轮配置了手动刹车机构，停驻时可锁死行走轮，避免作业过程中设备移位引发安全隐患。在细节设计上，主梁两端设置了行程限位块，避免葫芦行走超出主梁范围引发脱轨风险，支腿上粘贴了醒目的载荷标识，提醒作业人员不得超载使用，所有钢结构表面做喷塑防锈处理，可适应车间内多油污、多粉尘的作业环境，长期使用不会出现大面积锈蚀问题，延长设备使用寿命。
