5吨单梁半门式起重设备结构设计

在重型加工车间、露天货场、预制构件堆场这类需要频繁完成跨距物料转运的场景里，半门式起重机的适配性往往比全门吊、桥式起重机更灵活——它不需要在作业区域两侧都铺设立柱轨道，单侧依托厂房立柱或原有承重结构架设运行轨道，另一侧通过支腿在地面轨道行走，能在不破坏原有厂区布局的前提下，覆盖5到20米不等的作业跨距，尤其适合车间边缘区域、货场侧边装卸位的物料吊装，不会占用过多地面通行空间，也能减少土建施工的改造成本。

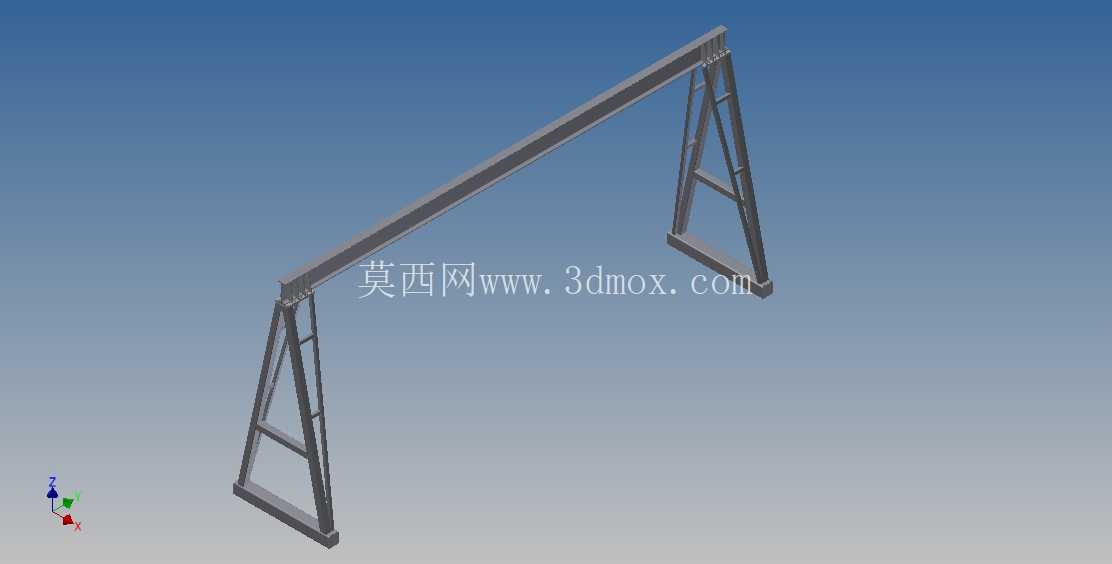

这套5吨额定载荷的单梁半门吊结构，主梁采用变截面箱型梁设计思路，区别于等截面梁的冗余用料，在靠近支腿的剪力集中区域适当增加腹板厚度，跨中受弯最大的区域优化翼缘板宽度，在保证整体刚度的前提下控制自重，避免运行过程中因为梁体过重增加行走机构的负载。主梁与支腿的连接节点采用刚性焊接加筋板补强的结构，支腿设计为三角桁架式结构，相比实腹式支腿，桁架结构的风阻更小，露天作业时能降低强风对设备稳定性的影响，同时支腿底部的行走端梁设置了水平导向轮，抵消吊重偏摆时产生的横向载荷，防止行走轮出现啃轨现象。

从安装边界来看，这套设备的轨道铺设需要提前核算地面承载能力，单侧地面轨道的基础承载力需要满足轮压的1.2倍以上安全系数，依托厂房立柱的上轨道需要与立柱预埋钢板可靠焊接，轨道安装的直线度误差控制在每2米不大于1mm，全程高低差不超过5mm，避免运行过程中出现卡滞、异响。主梁的上拱度按照跨距的千分之一设计，在额定载荷作用下，主梁的下挠量不超过跨距的千分之零点七，保证吊重运行时不会出现溜车、制动打滑的问题。

设备的功能设计上，单梁结构配套电动葫芦沿主梁下翼缘行走，起升高度可以根据作业需求调整，常规配置下能覆盖地面以上6到12米的起升范围，行走机构采用双驱动分别布置在支腿端梁和上部运行端梁上，通过电气同步控制保证两侧行走速度一致，避免运行过程中出现偏斜卡阻。在支腿的中下部设置了检修爬梯和安全护栏，方便日常对行走机构、电气线路进行维护，主梁端部设置了行程限位块和缓冲橡胶垫，防止葫芦行走过冲脱轨，同时在地面轨道两端设置车挡，避免设备驶出轨道末端。

实际作业过程中，这类半门吊主要承担车间内钢材下料区的钢板转运、机加工工位的重型工件上下机床、货场的成捆型材装卸、预制构件的短距离移位等工作，相比叉车作业，它不需要预留宽阔的转弯通道，能在狭窄的作业区域内完成精准吊装，吊装过程中载荷通过主梁直接传递到轨道基础，不会对车间地面造成局部压损。设计时特意将支腿的斜撑角度设置为60度左右，这个角度下支腿的受力分布最均匀，斜撑承受的轴向力和弯矩都处于合理区间，不会出现局部应力集中导致的焊缝开裂问题，同时支腿底部的端轮组采用可调式安装结构，安装时可以根据轨道的实际间距微调轮组位置，补偿土建施工带来的轨道安装误差，降低现场安装的调试难度。

在细节结构处理上，所有的钢板拼接焊缝都采用连续角焊缝，焊脚高度按照板厚的0.8倍设置，主梁内部每隔1.5米设置一道横隔板，防止主梁受弯时出现腹板失稳变形，桁架支腿的杆件连接节点都设置了节点板，避免杆件直接焊接造成的应力集中，所有外露的钢结构表面都预留了喷砂除锈、涂装防锈漆的工艺余量，建模时已经考虑了板材的下料公差和焊接收缩量，各个连接部位的螺栓孔都预留了2mm的安装间隙，方便现场装配时调整对位。对于需要在露天环境使用的场景，支腿上还预留了防雨电气柜的安装位置，行走电机的防护等级可以根据需求选配IP55以上的配置，应对雨天、扬尘环境下的长期使用需求。
