口袋余额

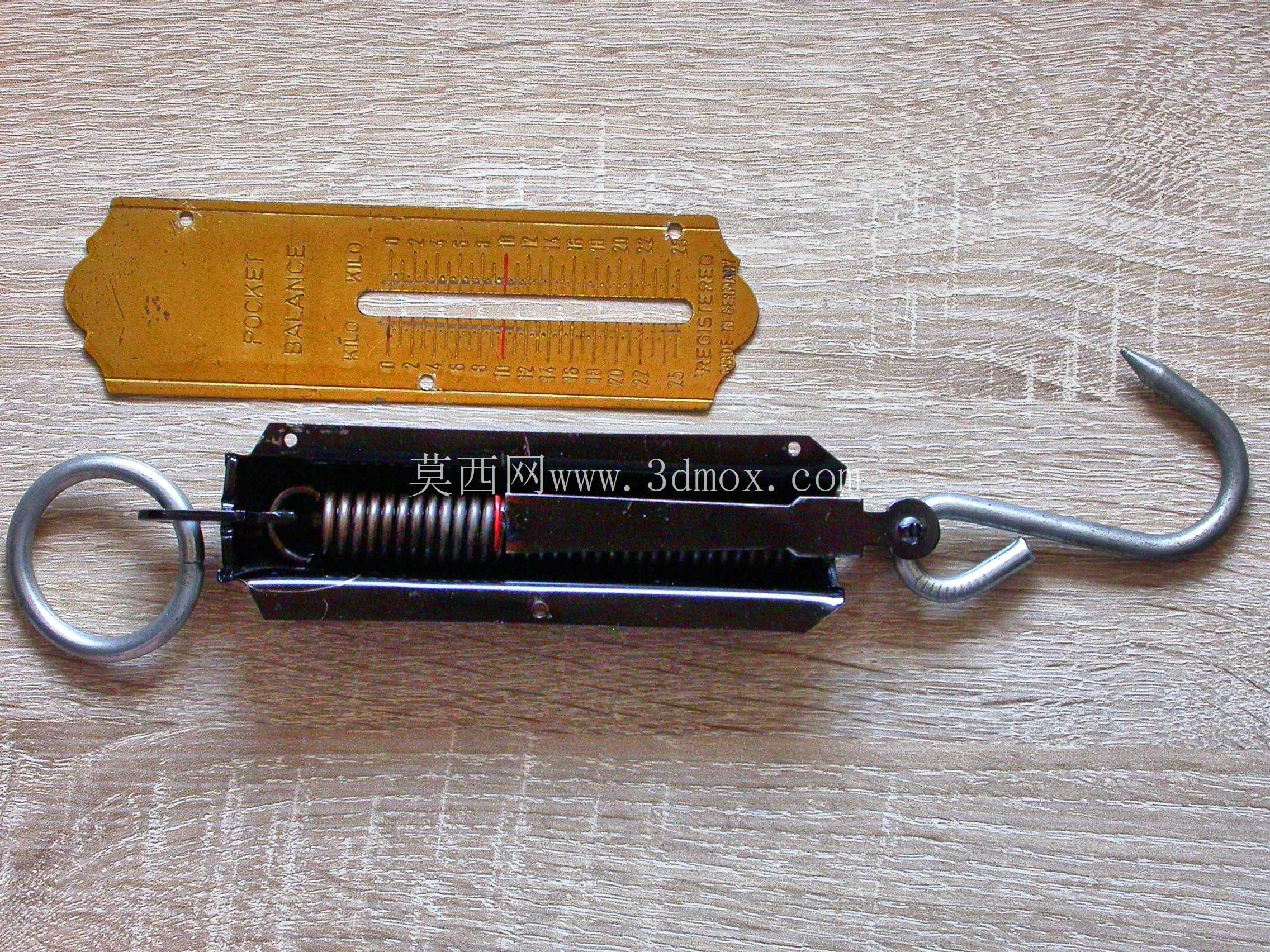

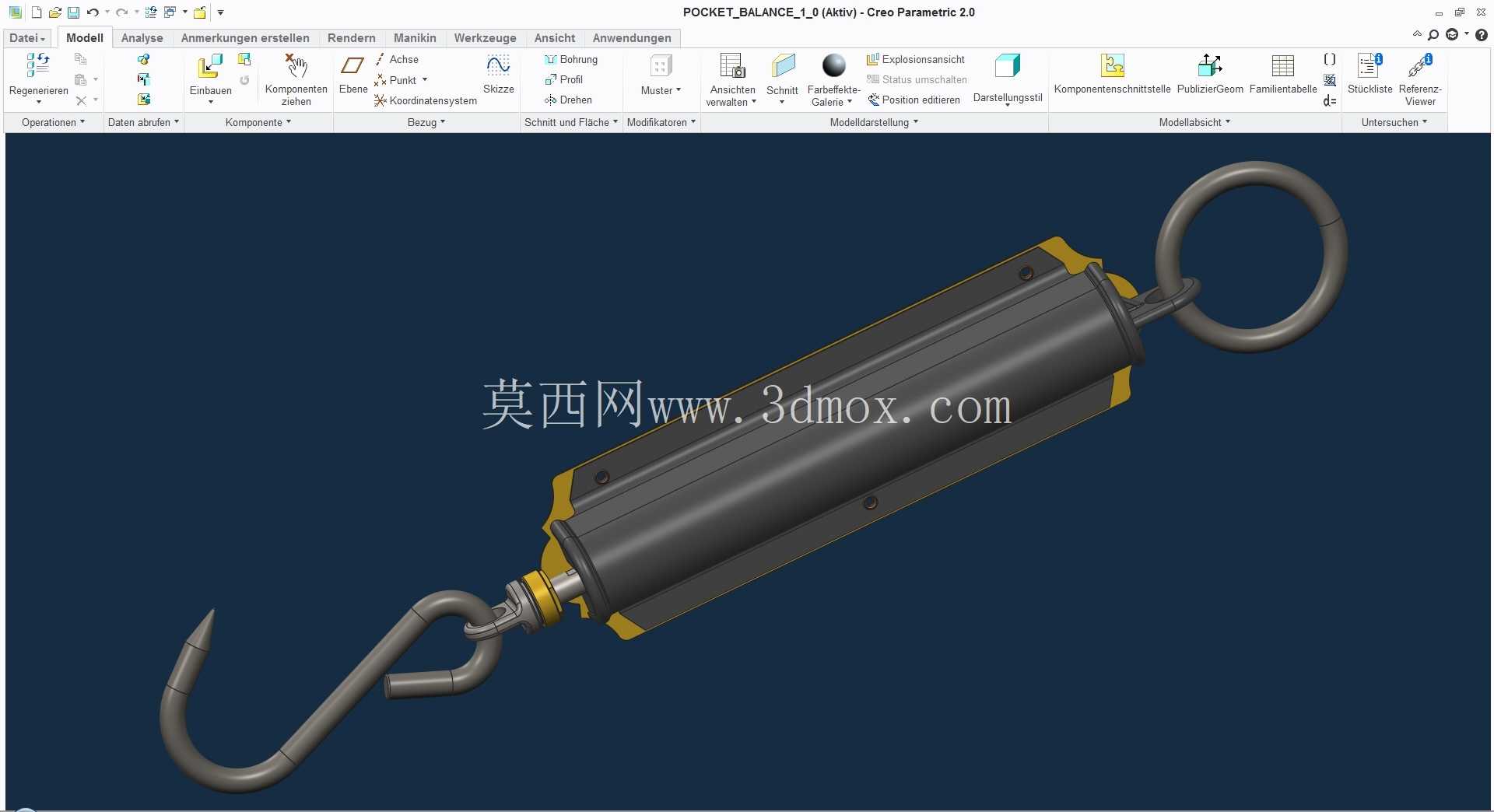

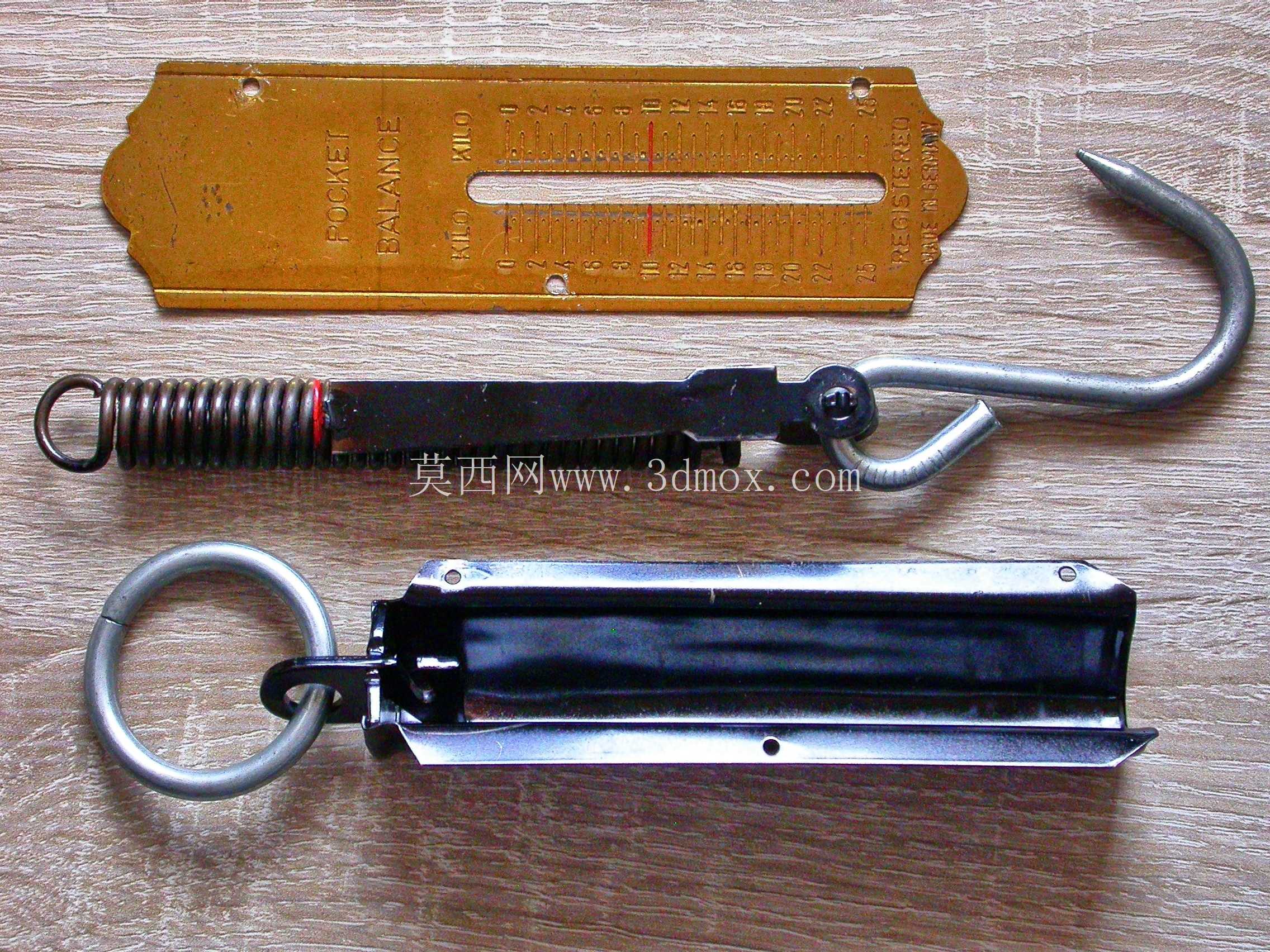

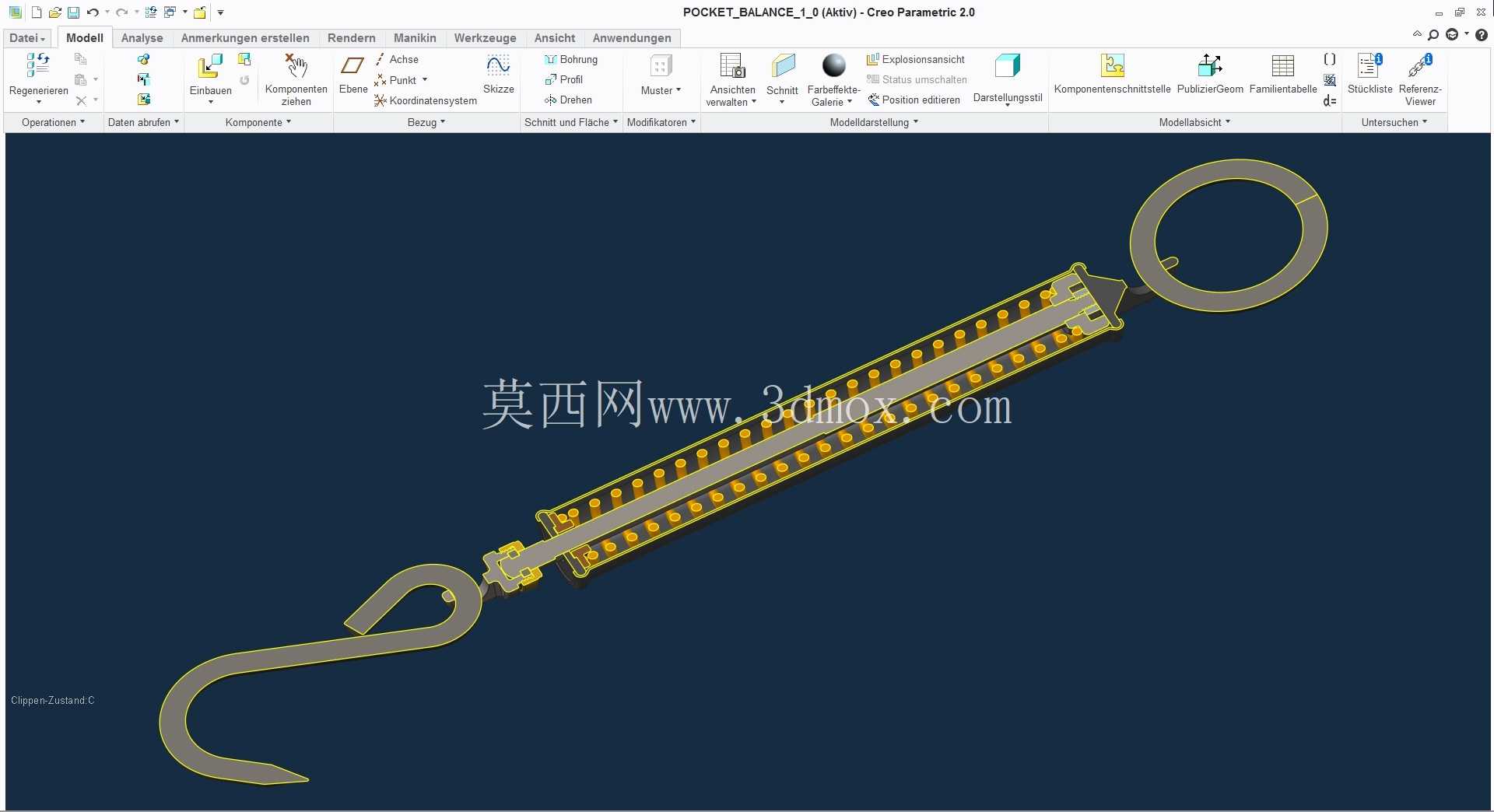

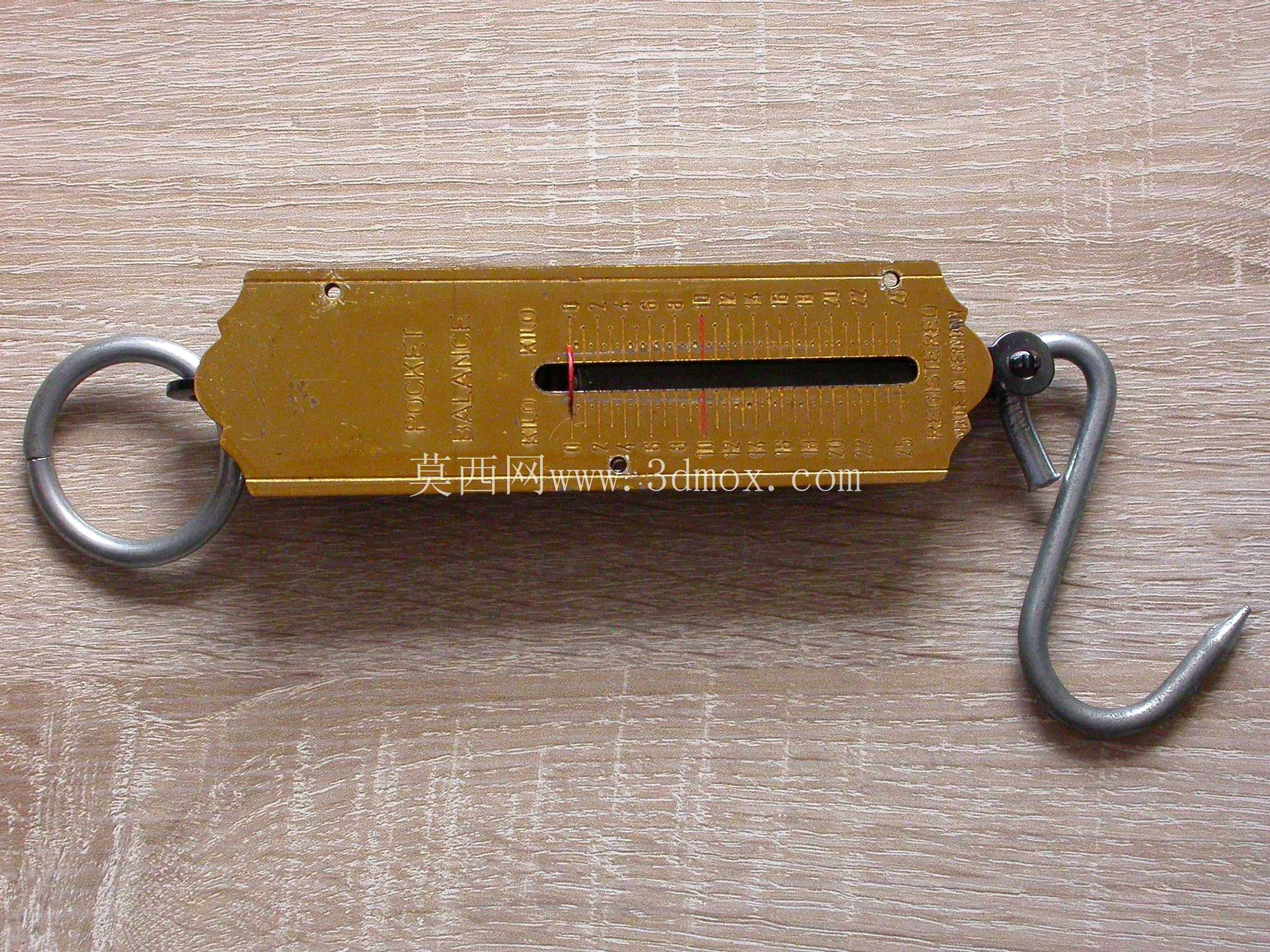

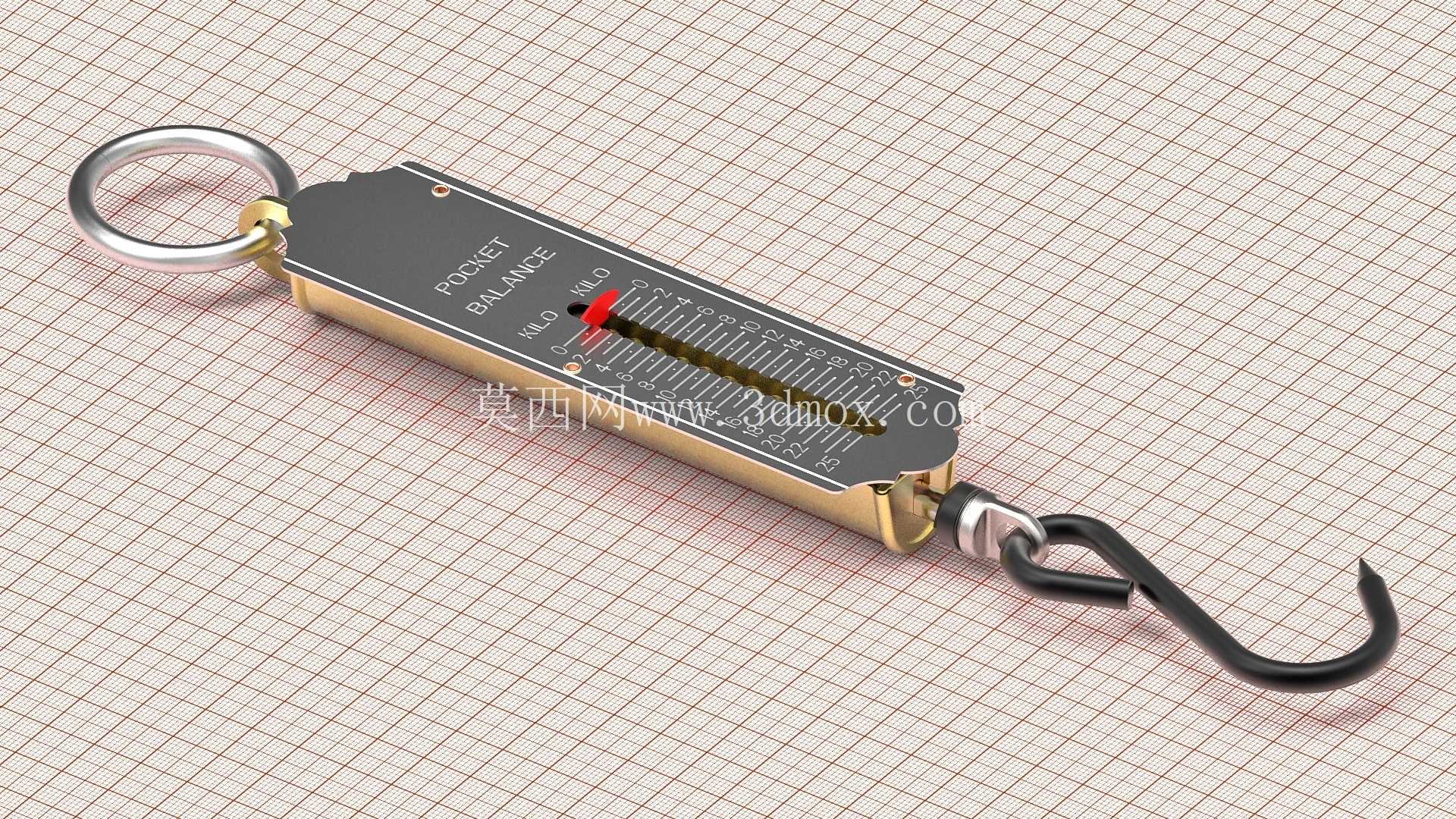

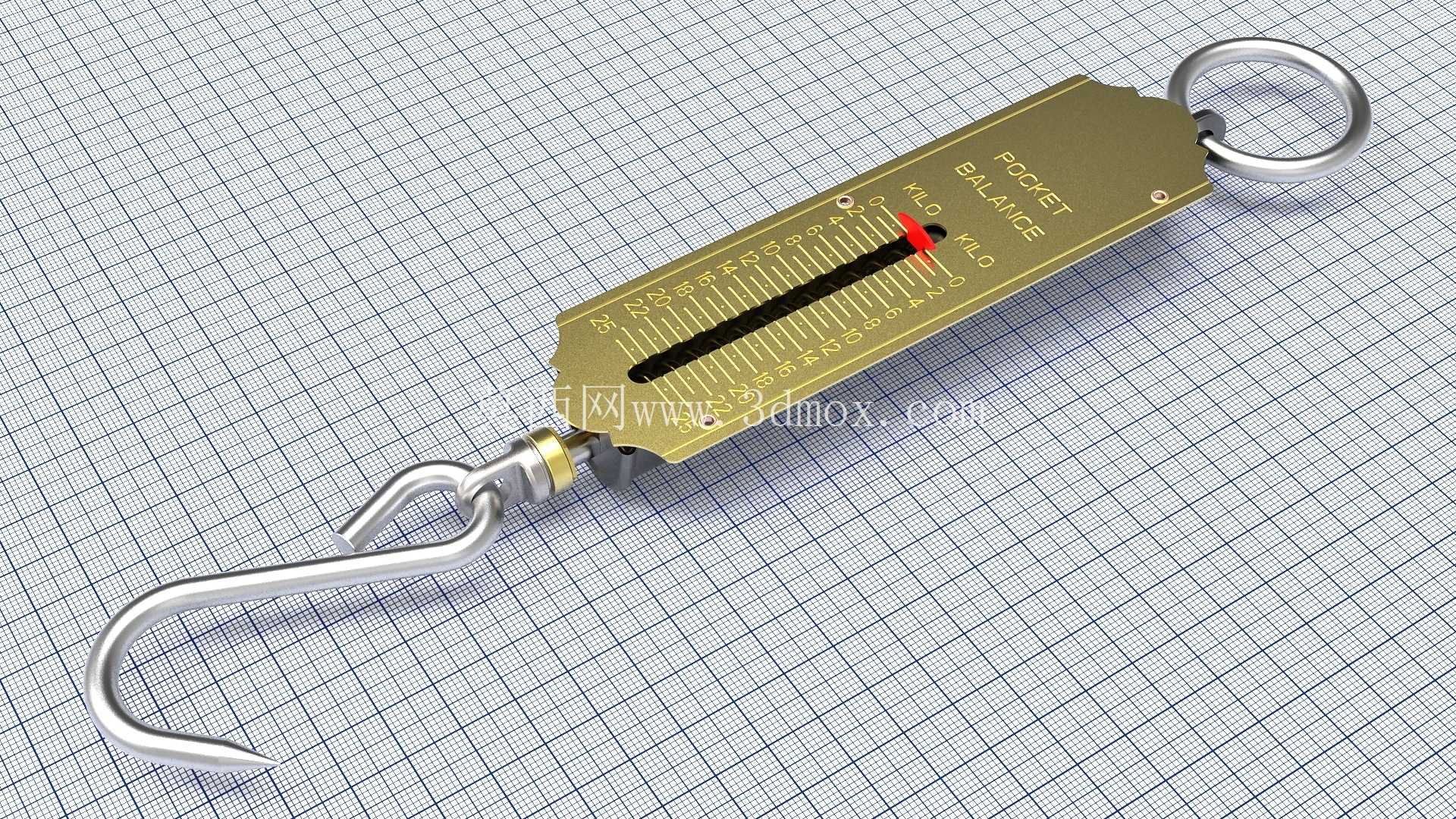

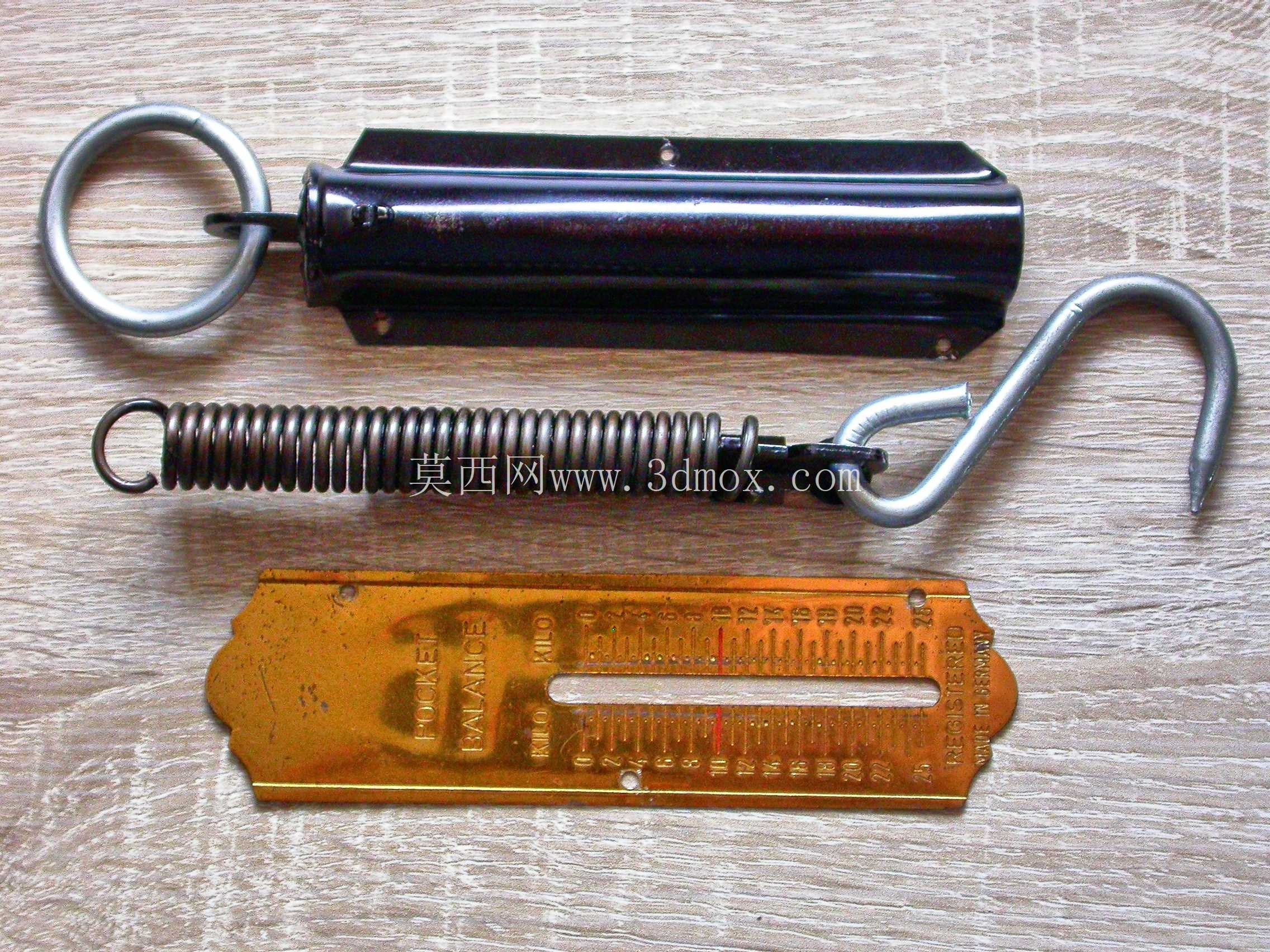

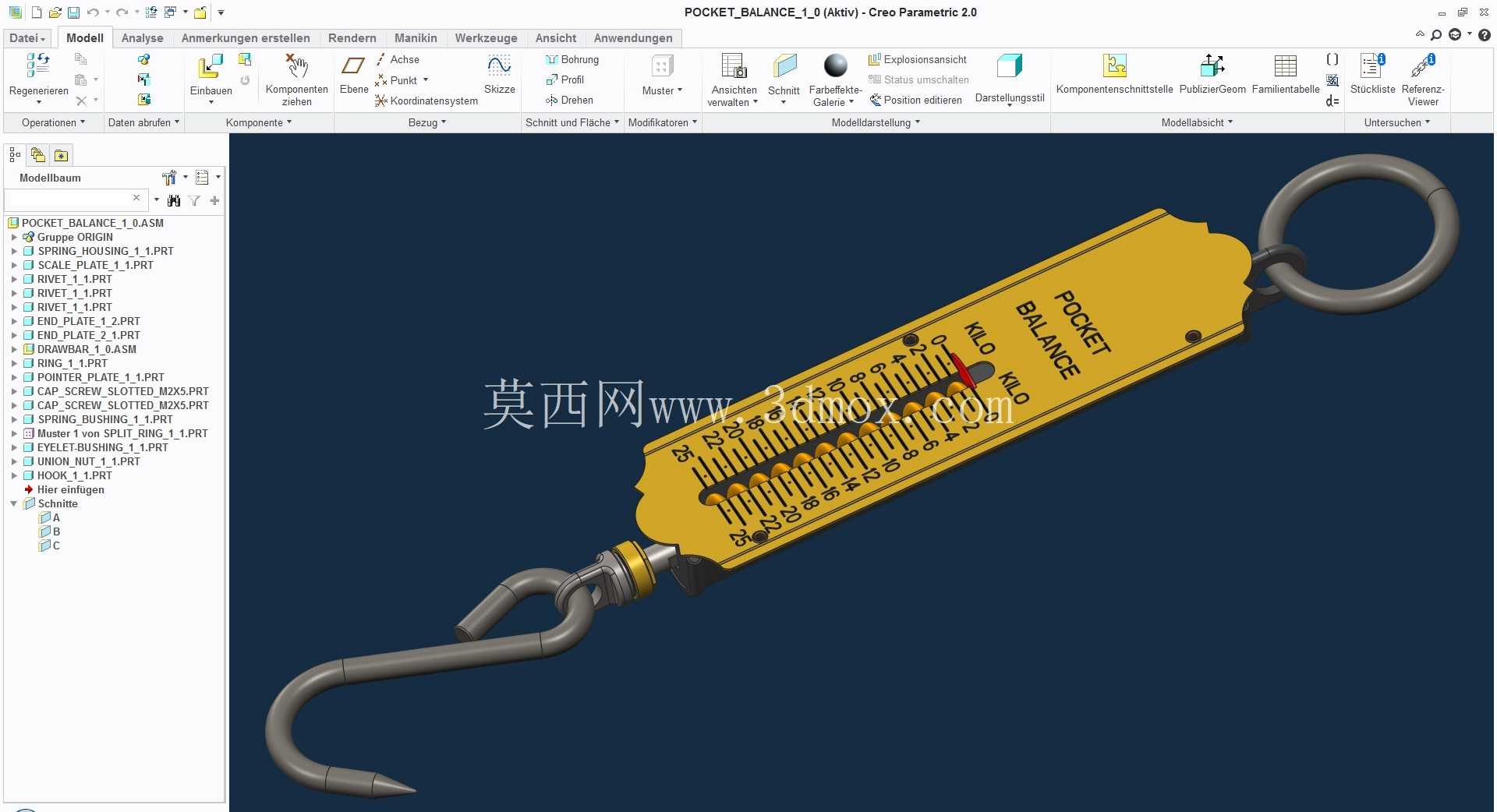

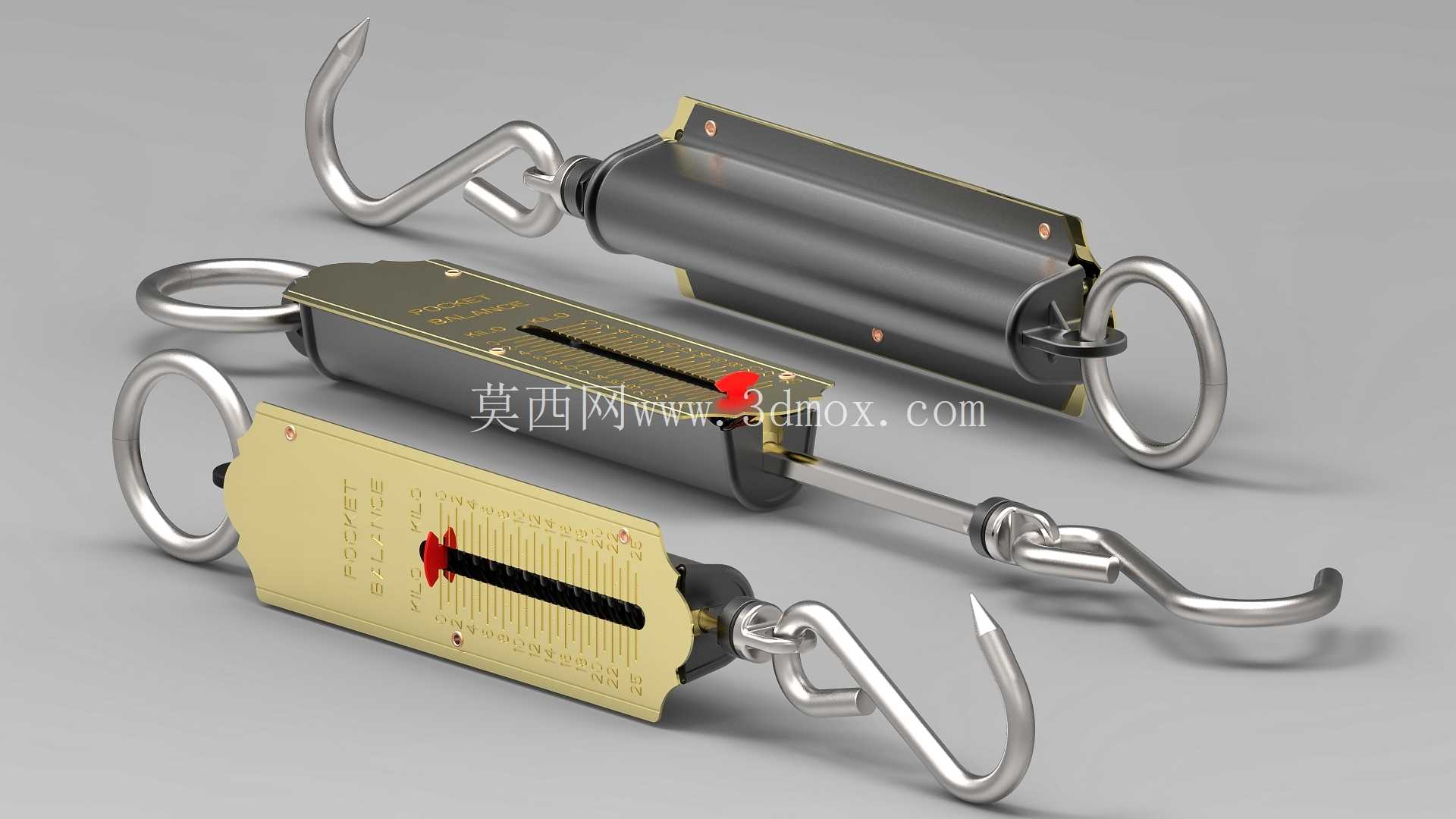

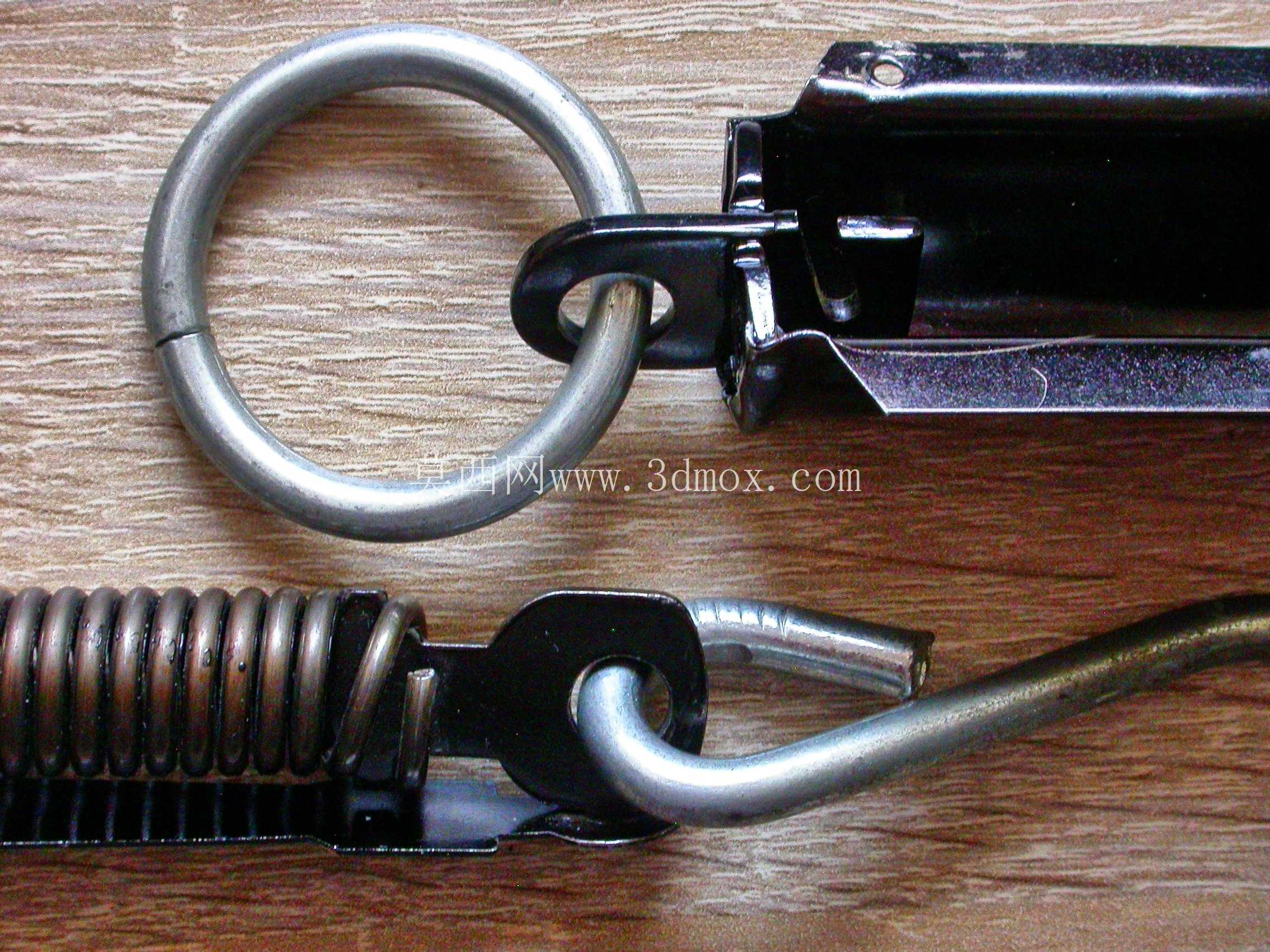

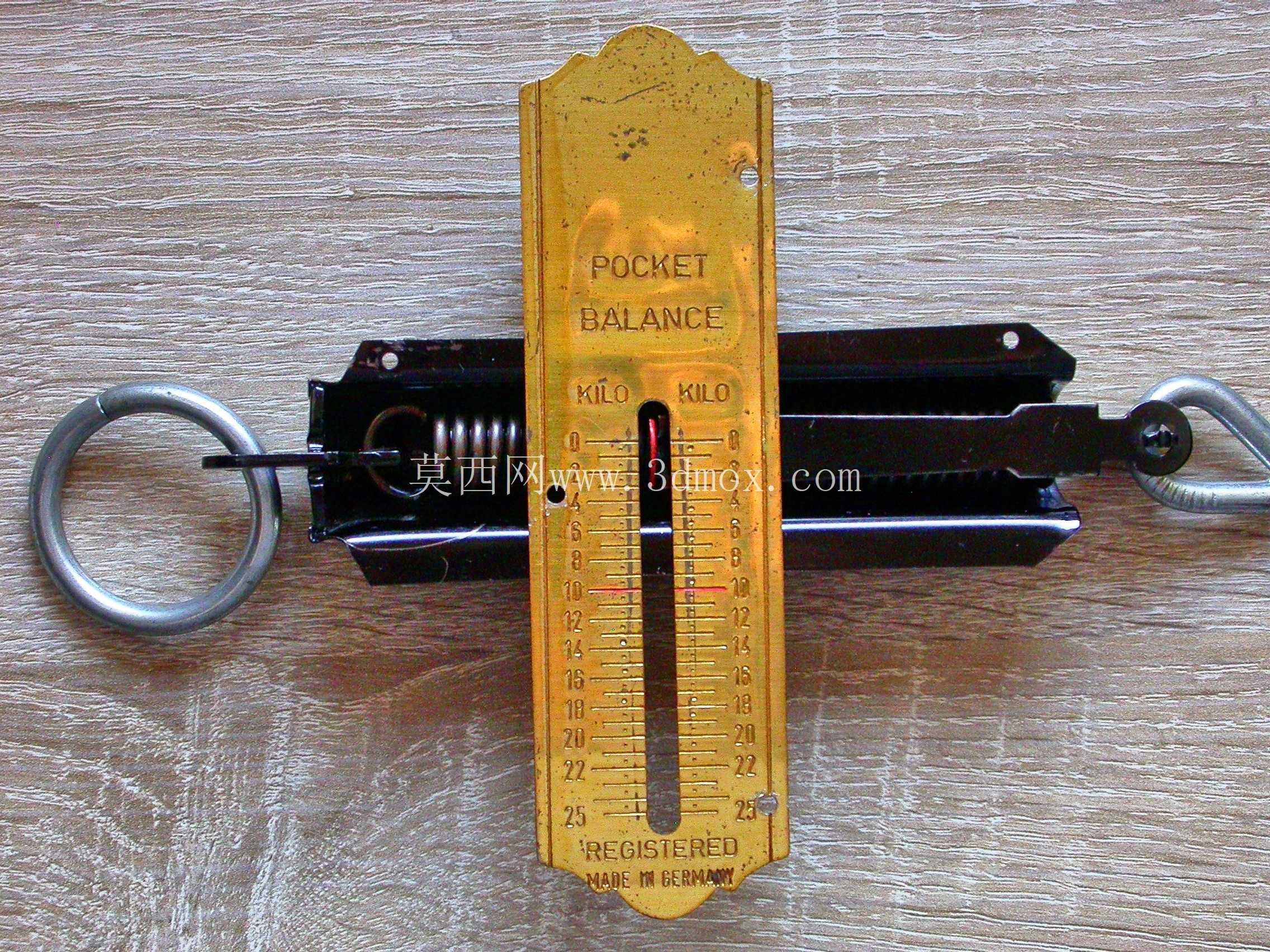

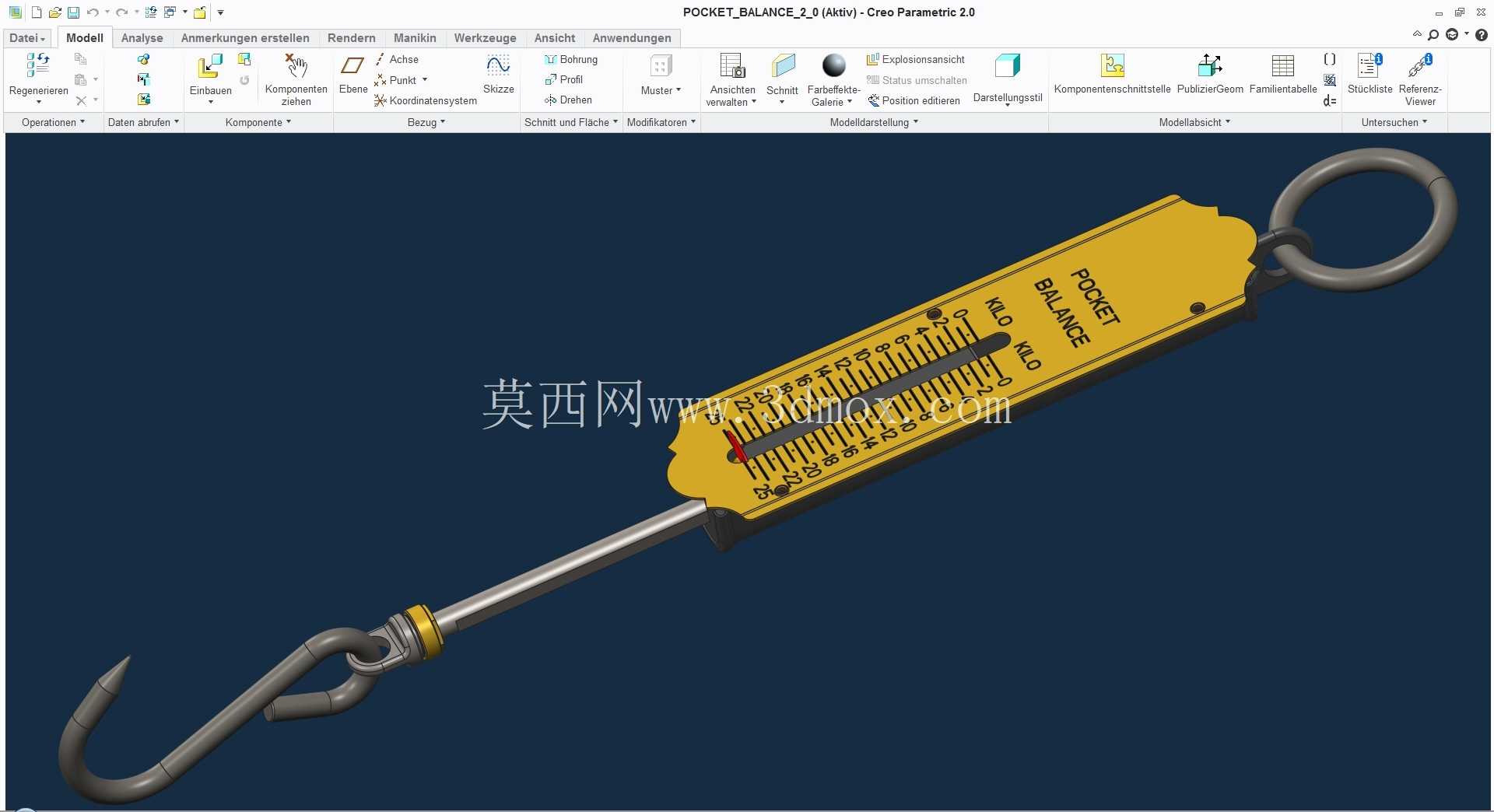

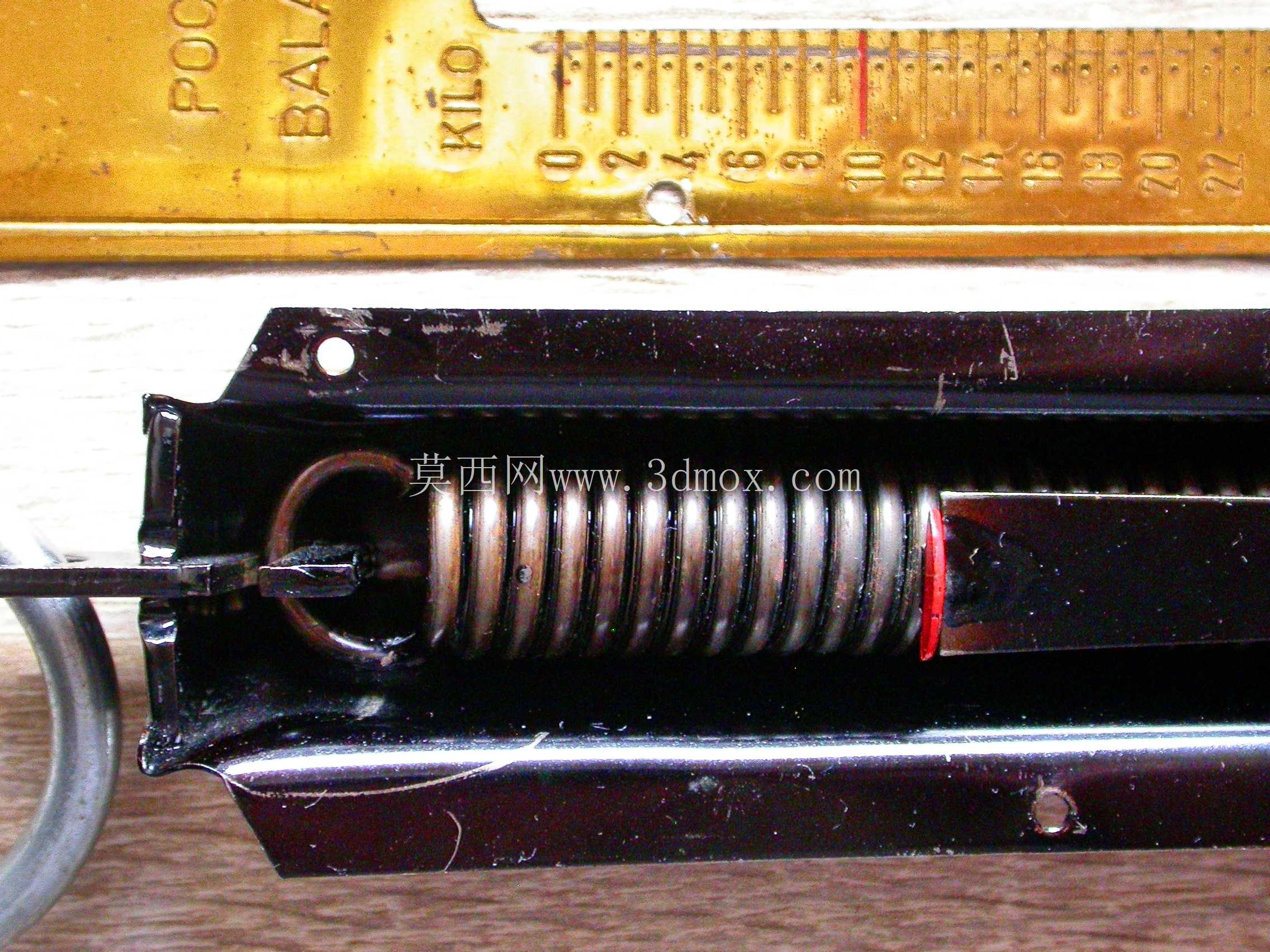

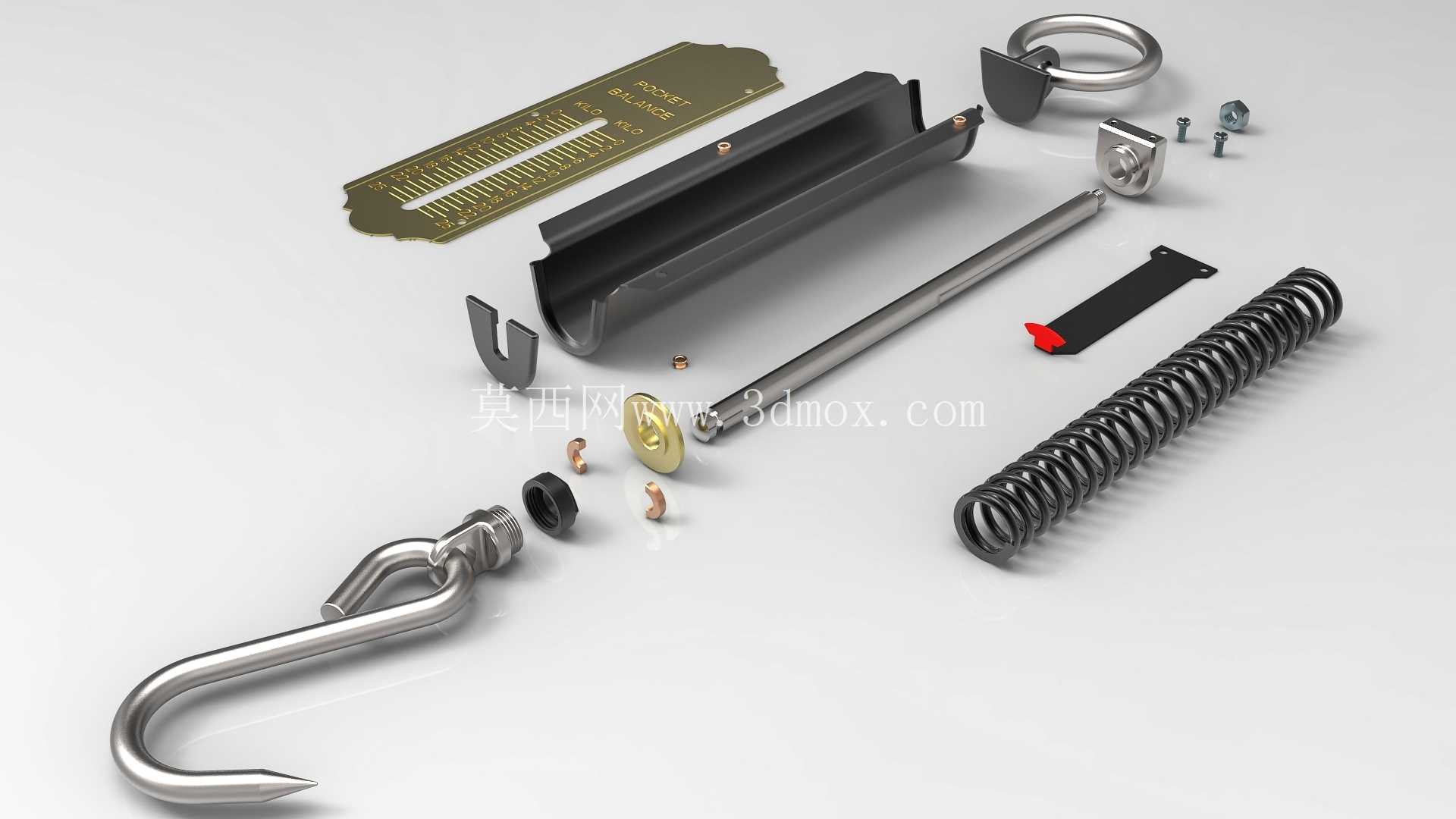

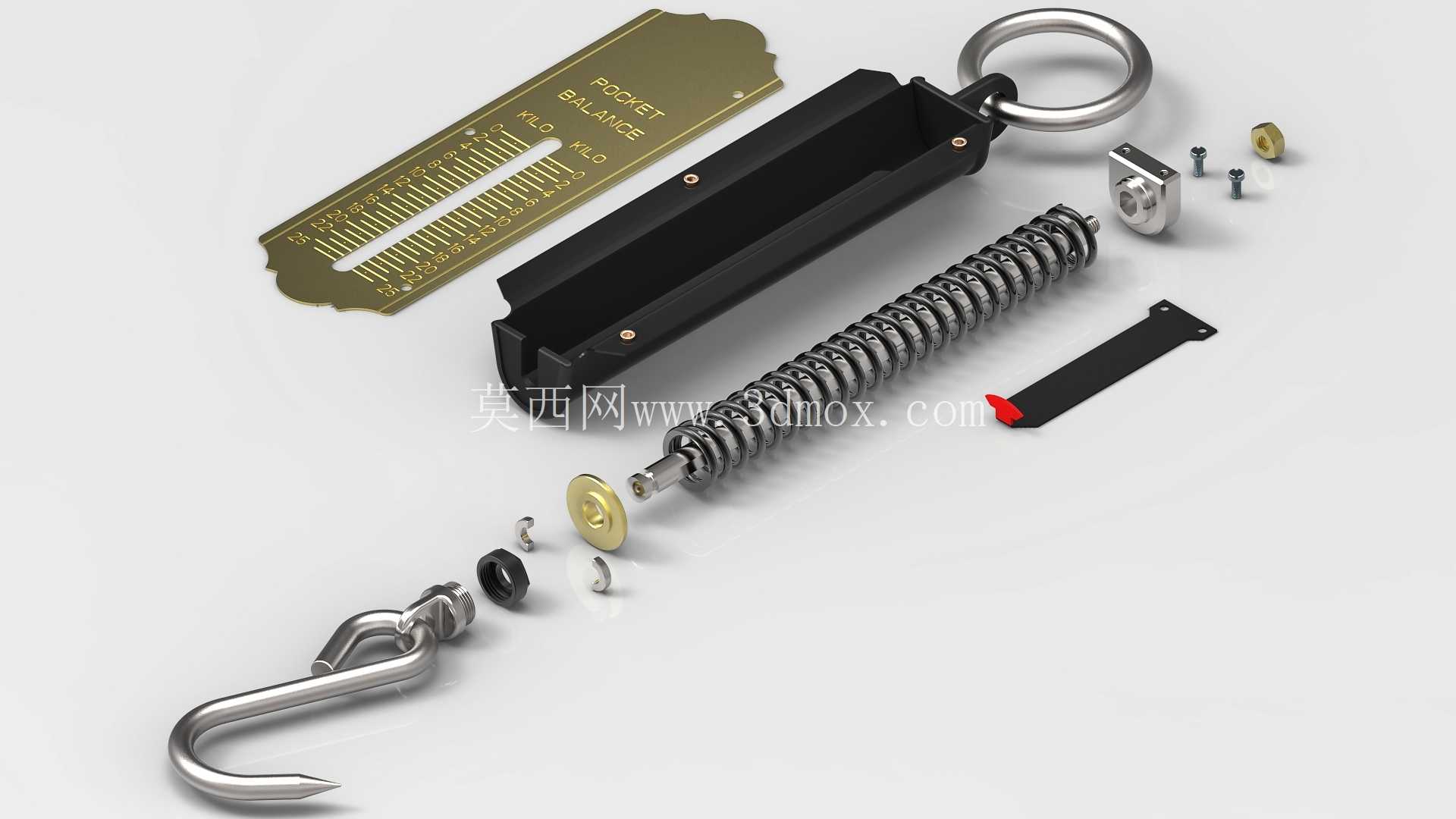

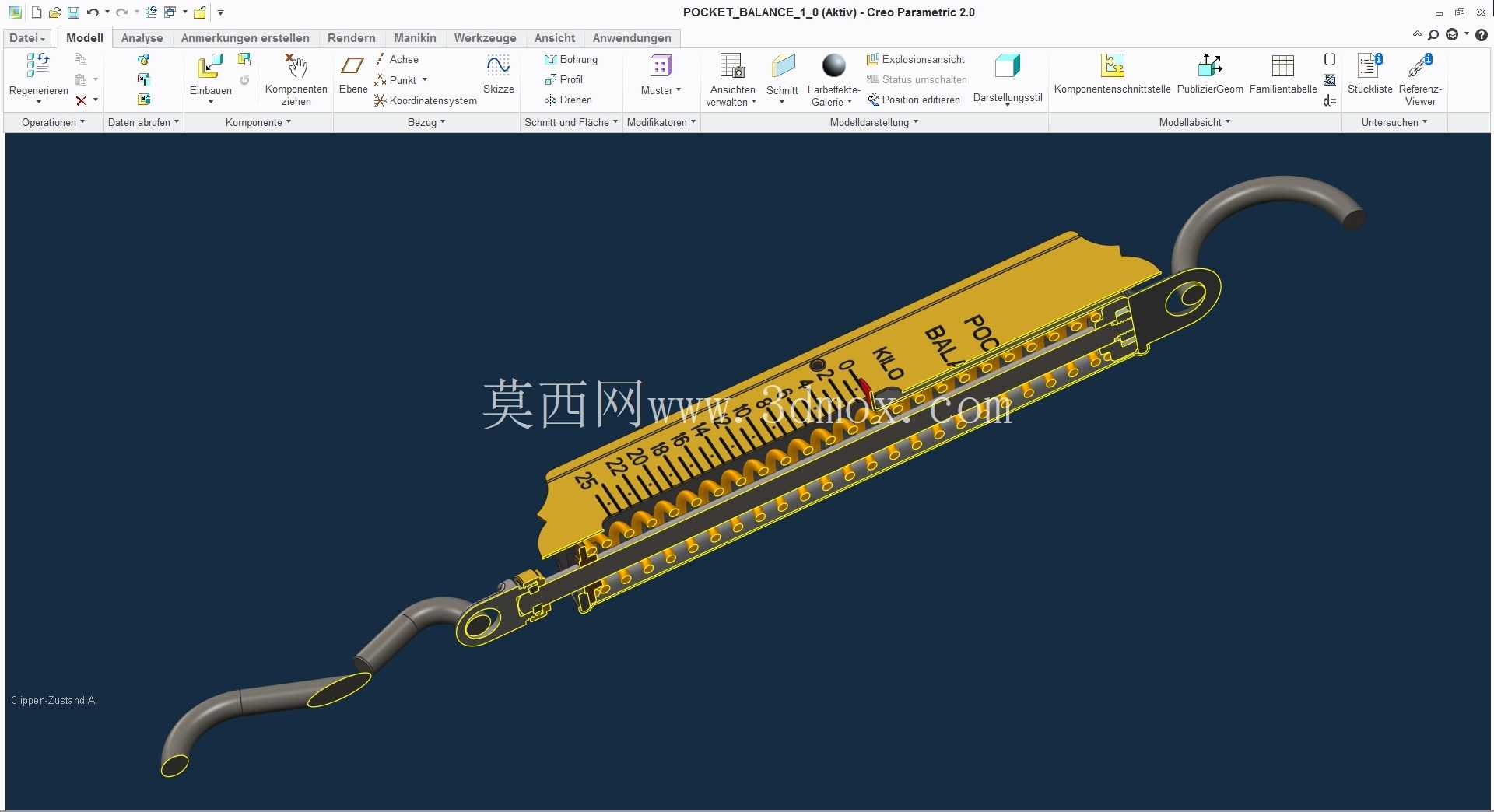

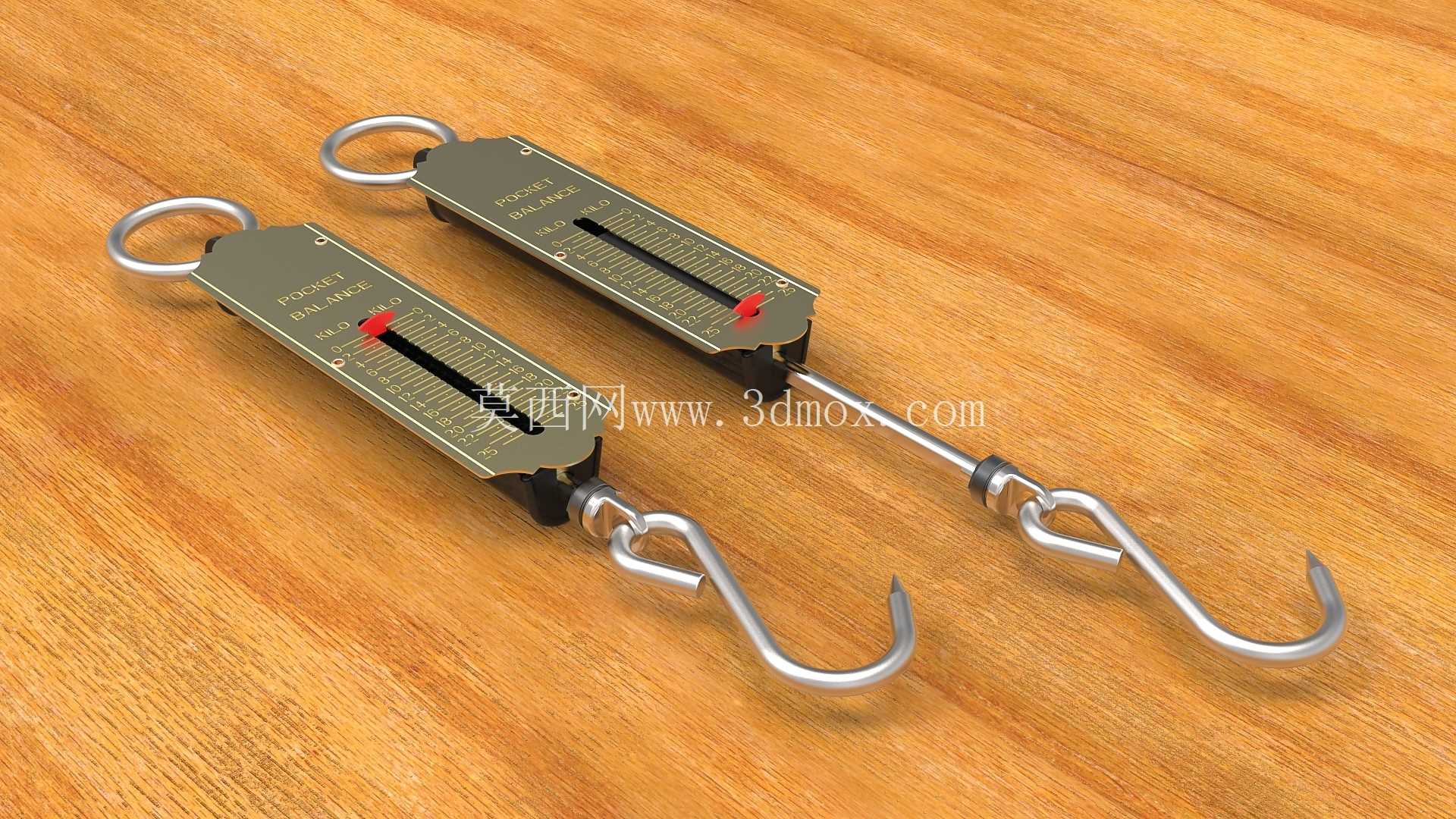

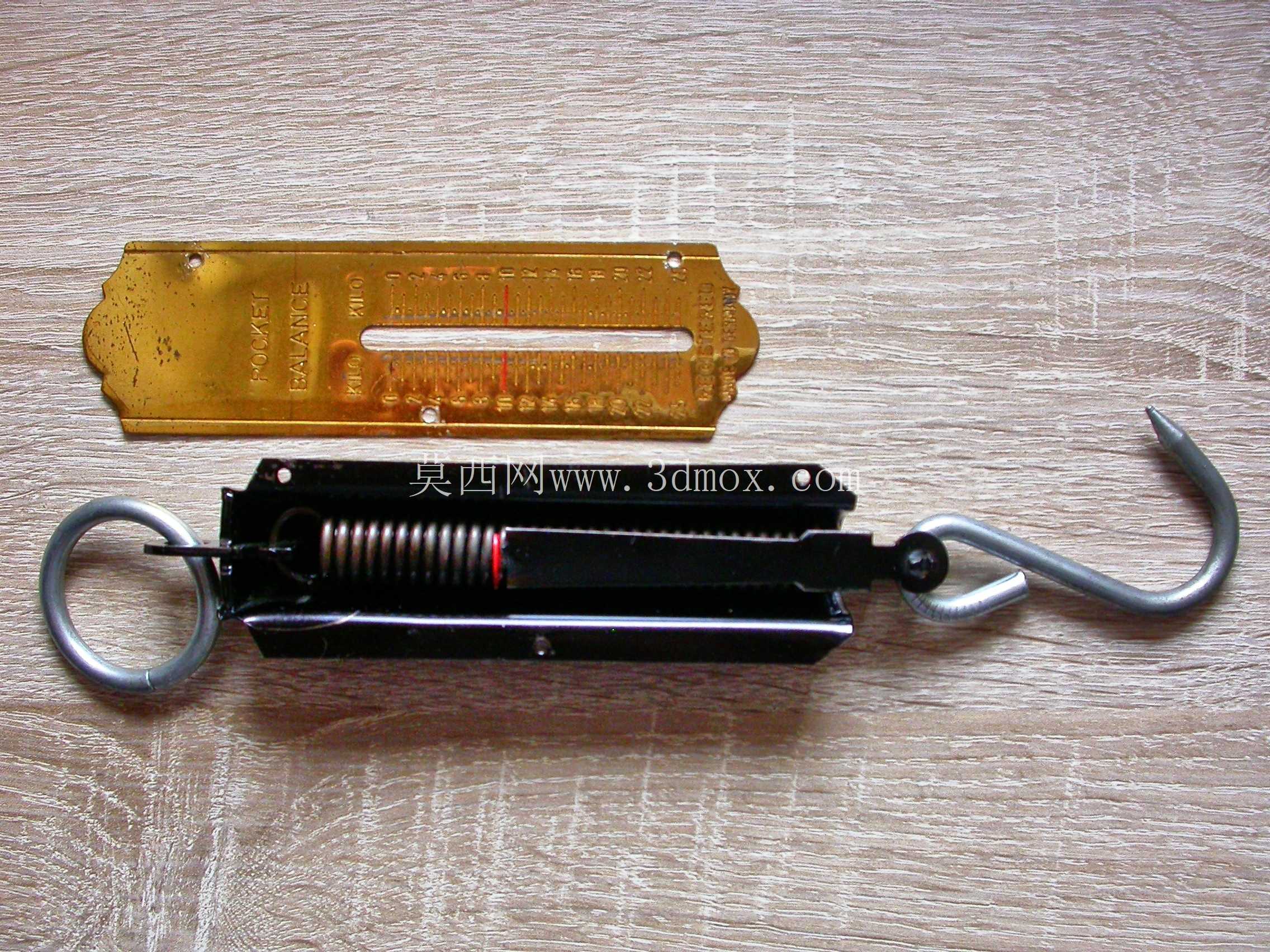

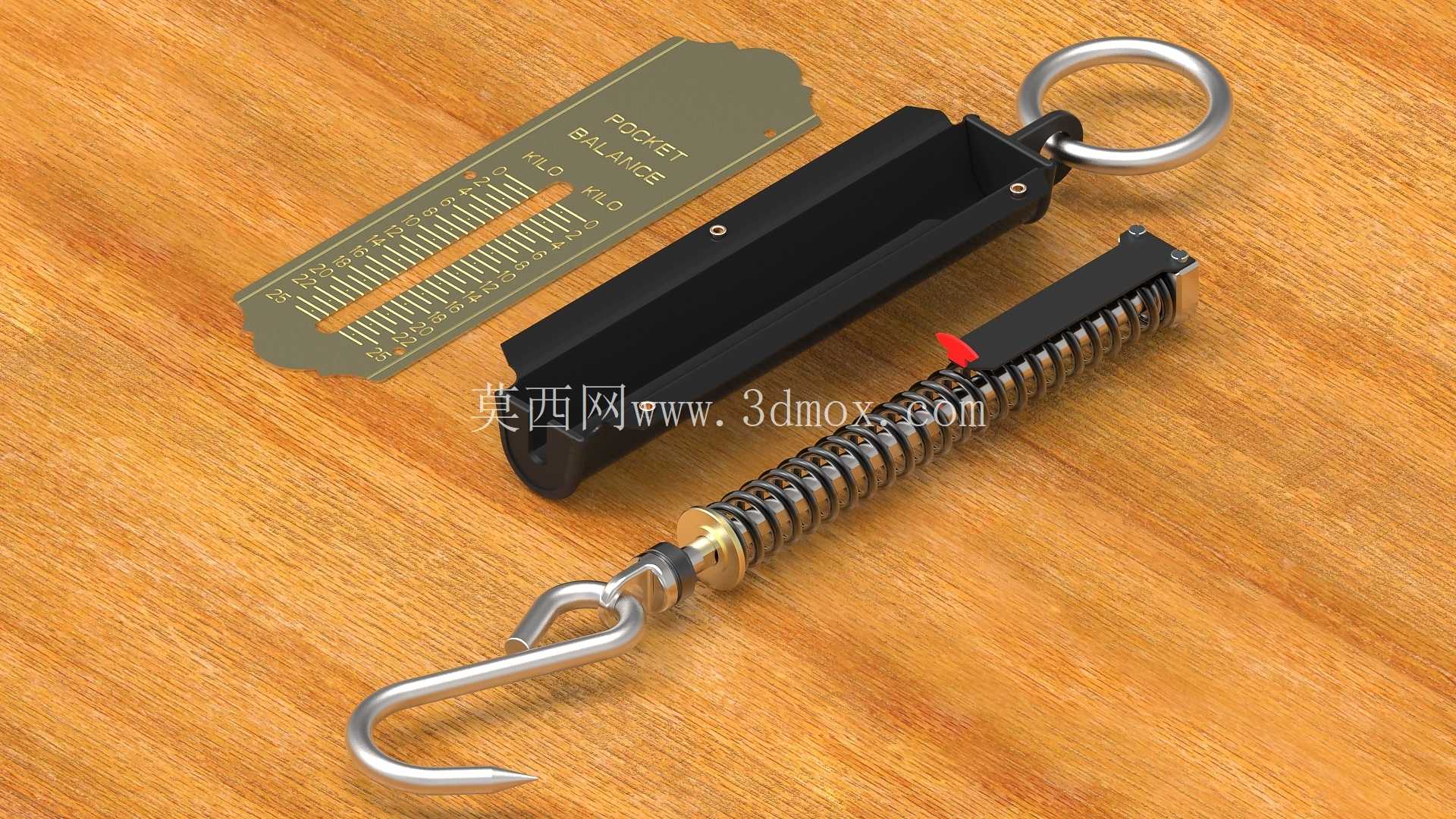

来自美好时光的“口袋天平”。我在车库里随机发现了原始产品，我额外使用它来存放旧工具，同时在生锈的工具箱中。对现有设计进行修改对我来说是一个很小的挑战。我使用压缩弹簧而不是拉力弹簧，钩子现在可以旋转 360°。注意：螺纹的几何形状是真正建模的（没有装饰螺纹），但具有理论值，意味着没有间隙。一些 内螺纹是通过使用组件中的“剪切”功能创建的。在“3D-Viewer”中分解模型，可以看到组件的每个部件都详细存在。我添加了一些原始产品的照片，只是为了与我的设计进行比较。我的压缩弹簧（弹簧两端均磨平）的计算数据：剪切模量（弹簧钢）：81425 N/mm^2允许剪切应力：1015 N/mm^2线径：2.1毫米外线圈直径：14.95中性长度：117.5毫米（弹簧端部磨平，如模型所示）弹簧线圈数量：22总线圈数量：24行程：58.75毫米弹簧刚度：4.24 N/mm行程末端力：249.13 N如果有人感兴趣，请尝试定义新的压缩 我的模型提供以下数据格式：装配体的 STEP 文件 (.stp) 以及 (.7z) 文件夹中的所有本机文件 (.prt) 和 (.asm)，适用于“PTC Creo Parametric 2.0”及更高版本的用户。
