立式壁挂式小型砂带磨削设备结构设计

　　在中小批量金属加工、五金件修磨、铸造件飞边处理的车间场景里，这类壁挂式小型砂带磨床的使用频率远高于大型落地磨床，它不需要占用独立的设备安装工位，依托墙面支架即可完成固定，适配维修车间、小型机加班组、五金抛光工位的零散磨削需求，能完成平面打磨、焊缝余高磨平、铸件浇冒口残留去除、小型工件外圆抛磨、刃口修磨等多类加工任务，相比手持角磨机的加工稳定性更好，加工过程的磨削压力更均匀，能有效避免手持打磨出现的局部过烧、表面凹凸不平的问题。

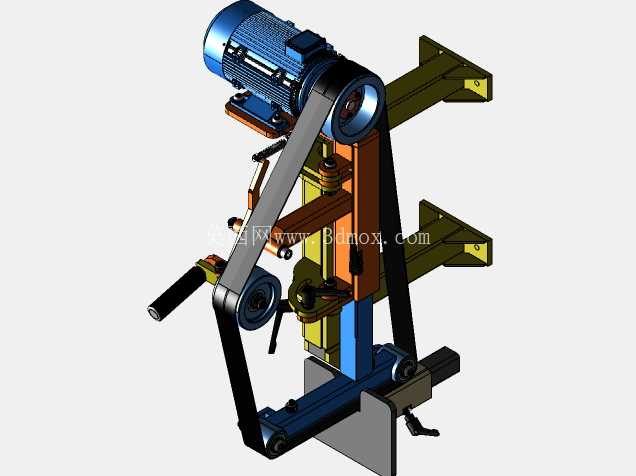

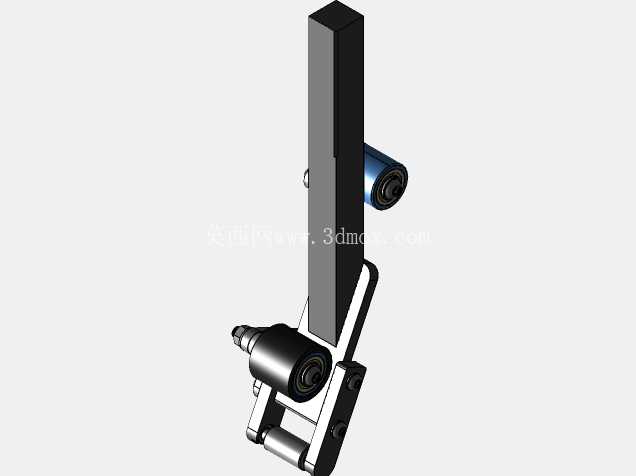

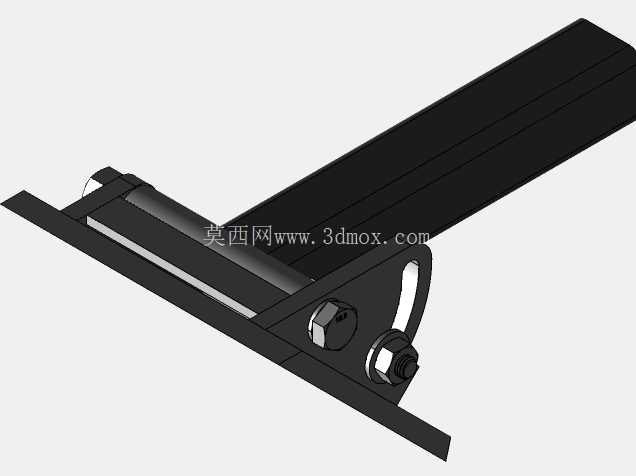

　　从结构布局来看，整套设备采用驱动电机上置的布局，电机输出轴直接连接主动砂带轮，省去了额外的中间传动结构，传动效率损失控制在极低水平，下部设置可调式从动轮与张紧机构，张紧调节手柄布置在设备侧方，操作人员在设备正面即可单手完成砂带张紧度调整，更换不同粒度砂带时不需要额外工具，松开张紧机构即可完成砂带拆装，单条砂带更换耗时不超过一分钟，适配频繁切换加工粗糙度要求的作业场景。设备的接触轮与工件托板位置做了可调设计，托板可根据加工工件的尺寸调整前后位置与倾斜角度，针对小型杆件、平板件、异形铸件都能找到合适的支撑位置，磨削作业时操作人员可手持工件依托托板完成进给，不需要全程悬空持握工件，大幅降低长时间作业的劳动强度。安装边界方面，整套设备的壁挂支架采用双横梁壁挂结构，两个安装横梁上下平行布置，每个横梁上预留两个长圆形安装孔，可适配墙面预埋螺栓的位置偏差，安装时只需要保证支架安装平面的垂直度误差不超过每米0.1毫米，即可保证砂带运行过程中不出现跑偏现象；设备整体伸出墙面的距离控制在四百毫米以内，不会占用过多的车间通行空间，下方预留的排屑空间可直接对接小型集尘斗，打磨产生的金属碎屑可直接落入集尘装置，避免碎屑飞溅影响车间环境。

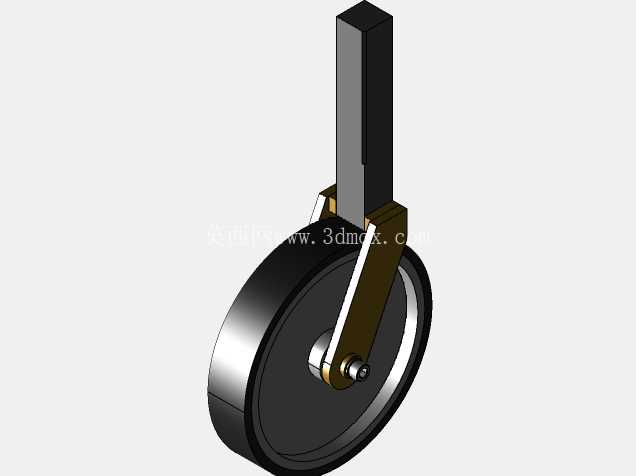

　　结构设计上，设备的机架采用型钢焊接后整体加工的工艺，所有安装轴承位都做了同轴度找正，主动轮与从动轮的轮面都做了中高处理，能在砂带高速运行时自动对中，避免砂带边缘与机架摩擦导致的砂带提前损耗；驱动电机与机架之间设置了减震胶垫，电机运行时的震动不会直接传递到壁挂支架上，磨削作业时的整机震动幅度控制在0.02毫米以内，能保证加工表面的粗糙度稳定达到Ra1.6以内的水平。针对不同的加工需求，这套设备可更换不同硬度的接触轮，加工硬质金属铸件时可更换钢芯橡胶接触轮，增加磨削接触刚性，去除大余量的飞边与氧化皮；加工有色金属或者需要精细抛光的工件时，可更换软质橡胶接触轮，让砂带与工件表面的接触更柔和，避免出现较深的磨削划痕。

　　设备的操作手柄做了防滑绝缘处理，紧急停止装置布置在操作人员伸手可及的侧方位置，一旦出现砂带断裂、工件卡滞等异常情况，可瞬间切断设备电源，避免安全事故发生。在实际选型适配时，这类设备尤其适合配套在焊接工位、铸造清理工位、五金件装配工位旁，作为工位级的辅助磨削设备使用，不需要工件周转到专门的磨床工位即可完成局部修磨作业，能大幅缩短零散修磨工序的周转时间，相比大型磨床的设备投入成本更低，维护难度更小，日常只需要定期检查轴承润滑状态、砂带磨损情况即可，不需要复杂的日常校准工作。砂带的运行线速度匹配常规金属磨削的最优参数区间，既能保证足够的磨削效率，又不会因为线速度过高导致砂带过快磨损或者工件表面烧伤，针对不锈钢、碳钢、铝合金、铜合金等常见金属材料都有不错的加工适配性，更换对应磨料材质的砂带即可完成不同材质工件的加工，不需要对设备结构做额外调整。
