立式小型砂带皮带研磨设备结构设计

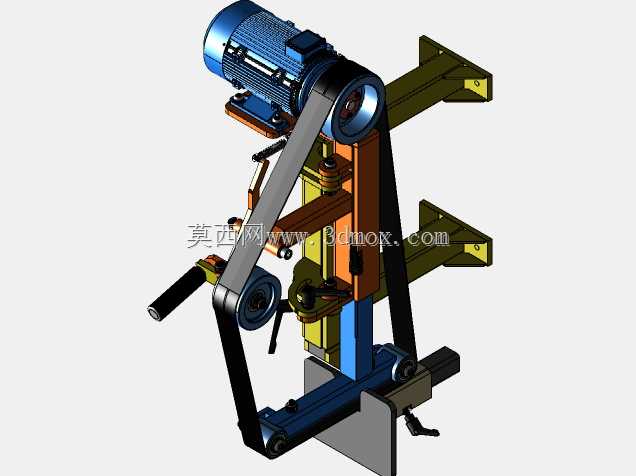

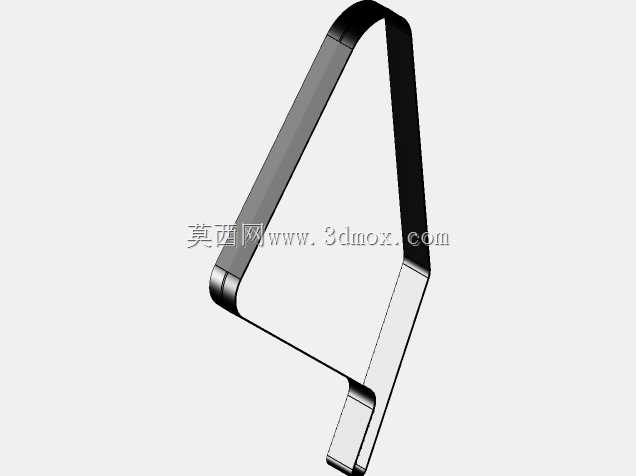

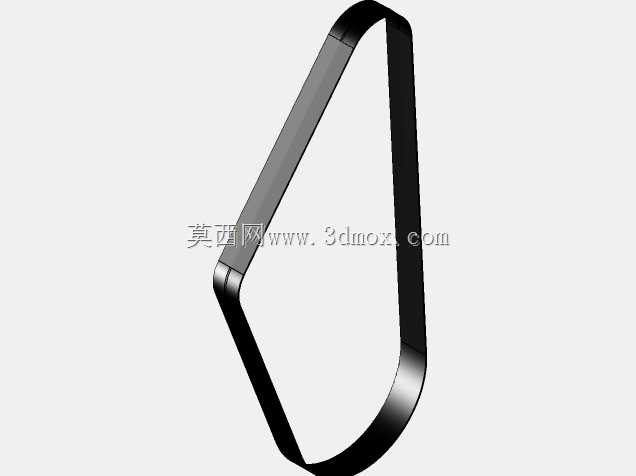

　　这款立式皮带研磨设备主要面向中小型金属加工车间的小工件表面处理场景，可适配五金零件去毛刺、焊缝打磨、平面抛磨、小型异形件修型等多类加工需求，相比传统砂轮打磨设备，砂带接触面积更大，磨削过程散热性更好，不易出现工件表面烧蚀的问题，适合对碳钢、铝合金、铜件等多种金属材质进行粗磨到半精磨的工序处理。设备整体采用壁挂式安装结构，背部设置两组带安装孔的L型固定支架，可直接通过膨胀螺栓固定在车间墙面或立式工装立柱上，安装时需保证支架安装面的平面度公差不超过0.2mm/m，避免设备运行时出现共振问题，整机横向安装占用宽度约420mm，纵向伸出墙面距离约380mm，垂直方向总高度约760mm，不会占用过多车间地面操作空间，适合工位紧凑的加工单元布局。动力端采用标准卧式三相异步电机直连驱动轮的结构，驱动轮做动平衡校正，剩余不平衡量控制在G2.5等级以内，避免高速运转时产生异常振动，驱动轮外层包覆30度邵氏硬度的丁腈橡胶层，可增大与砂带的摩擦力，防止砂带高速运转时出现打滑丢转的问题。张紧机构采用弹簧辅助的手动调节结构，侧面设置操作手柄，扳动手柄即可快速完成砂带的更换与张紧度调整，张紧行程约65mm，可适配周长1600mm到1680mm区间的标准环形砂带，张紧力可通过尾部的调节螺栓进行微调，保证不同厚度、不同基材的砂带都能获得合适的张紧力，避免张紧力过大导致砂带过早断裂，或是张紧力不足导致砂带跑偏。设备设置上下两个接触轮，

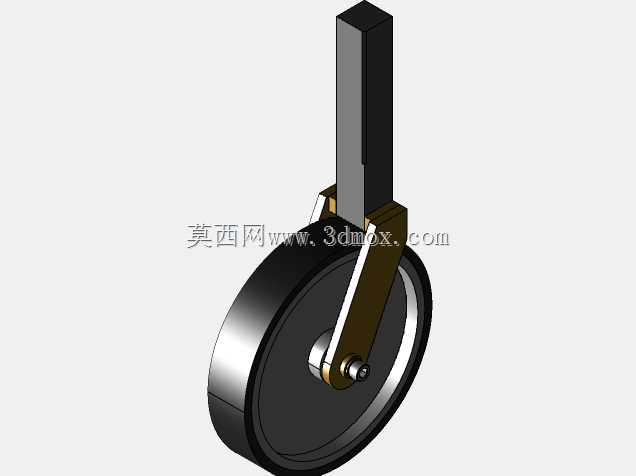

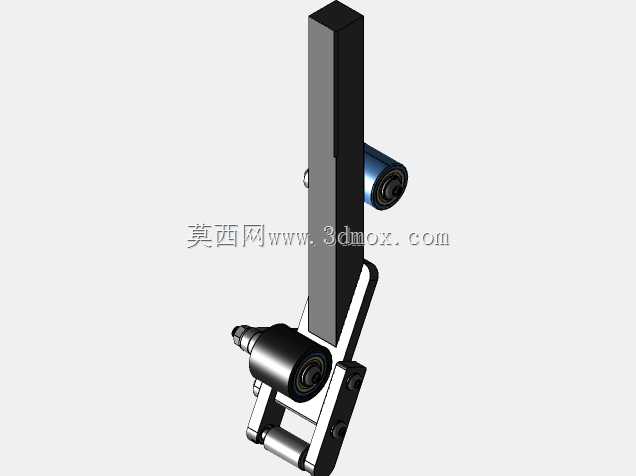

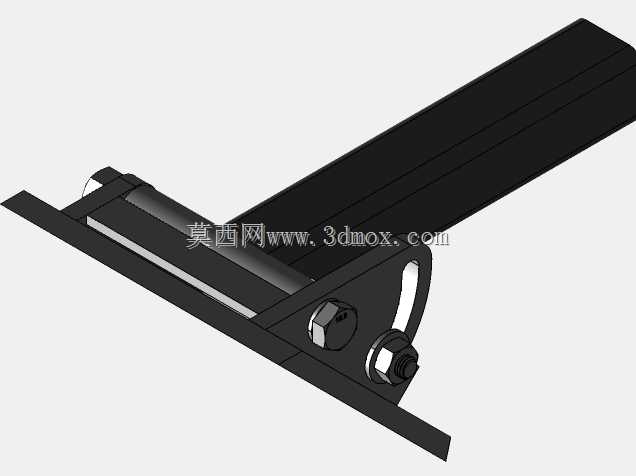

　　上部接触轮为直径120mm的钢芯橡胶轮，主要用于大平面的高效磨削，下部接触轮为直径50mm的硬质合金接触轮，轮面加工有R3的圆弧过渡槽，可用于工件圆角、沟槽位置的精细修磨，两个接触轮的轮轴都采用深沟球轴承支撑，轴承端设置防尘密封盖，可阻挡磨削产生的金属粉尘进入轴承内部，延长轴承使用寿命。砂带后侧设置可调节角度的靠板，靠板采用45号钢调质处理，表面磨削加工粗糙度达到Ra1.6，靠板可通过锁紧旋钮调整前后位置与倾斜角度，调整范围从垂直状态到前倾15度，操作人员可根据工件的打磨角度需求快速调整靠板位置，打磨时将工件贴靠在靠板上即可稳定进给，降低操作难度。设备的垂直升降滑台采用燕尾槽导轨结构，导轨面贴有聚四氟乙烯耐磨片，可减小滑动阻力，

　　滑台的升降行程约220mm，通过侧面的手轮带动丝杠传动实现高度调整，锁紧后可固定在行程内任意位置，方便操作人员根据自身操作高度、工件尺寸调整接触轮的作业高度，适配不同身高操作人员的站立操作需求，也可满足不同高度尺寸工件的打磨需求。设备的机架主体采用Q235钢板焊接成型，焊接后做整体去应力退火处理，避免长期使用后出现焊接变形导致砂带跑偏，机架表面做喷塑处理，可抵御磨削车间的粉尘、切削液腐蚀，提升设备的耐用性。走线全部采用内部隐藏式布局，电机线缆从机架内部穿设到背部接线端，避免线缆外露被高速运转的砂带剐蹭破损，提升操作安全性。设备底部设置可快速拆装的集尘斗接口，可外接车间中央集尘系统或是小型移动式工业集尘器，

　　将打磨产生的金属粉尘及时抽走，避免车间粉尘弥漫，改善操作工位的作业环境。在实际使用场景中，这类小型皮带研磨设备常布置在焊接工位、机加工工位旁，用于快速处理工件的焊渣、机加工飞边、切割毛刺，相比手持角磨机打磨，固定工位的皮带研磨机打磨效率更高，打磨后的表面均匀性更好，也可降低操作人员手持打磨工具的劳动强度，减少手持打磨产生的振动职业病风险。设计过程中对整机的重心做了优化，将重量较大的电机布置在机架上部靠近安装墙面的位置，降低壁挂安装后的倾覆力矩，对安装螺栓的强度要求更低，同时也让设备运转时的振动更小。接触轮的位置做了防干涉设计，操作人员在打磨小型工件时，手部不会与机架、驱动轮产生磕碰，操作空间预留充足，可灵活调整工件的打磨角度。砂带的跑偏调节机构设置在从动轮端，通过两个微调螺栓即可调整从动轮的倾斜角度，快速校正砂带的运行轨迹，调整精度可达0.1度，可保证砂带在高速运转时始终保持在轮面中心位置，不会出现砂带边缘摩擦机架导致的砂带过早损坏问题。
