小型精密电火花微孔加工设备结构

　　这套微孔电火花加工设备的结构设计，核心瞄准小尺寸零件的高精度微孔加工场景，在精密模具配件加工、喷油嘴微孔制作、医疗器械微细孔加工、航空航天小型零件群孔加工场景中，这类小型放电加工设备能避开传统钻削加工小直径孔时存在的钻头易折断、孔壁粗糙度差、孔位偏移超差的问题，依靠脉冲放电蚀除金属的原理完成导电材料的微孔加工，不受材料硬度限制，哪怕是淬火钢、硬质合金这类高硬度工件，也能稳定完成微米级精度的小孔加工。

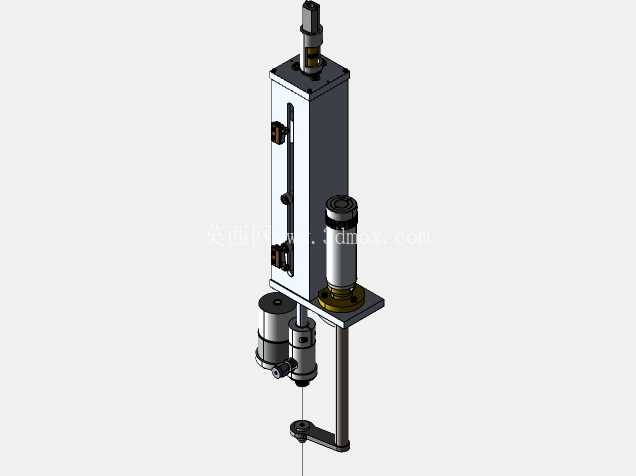

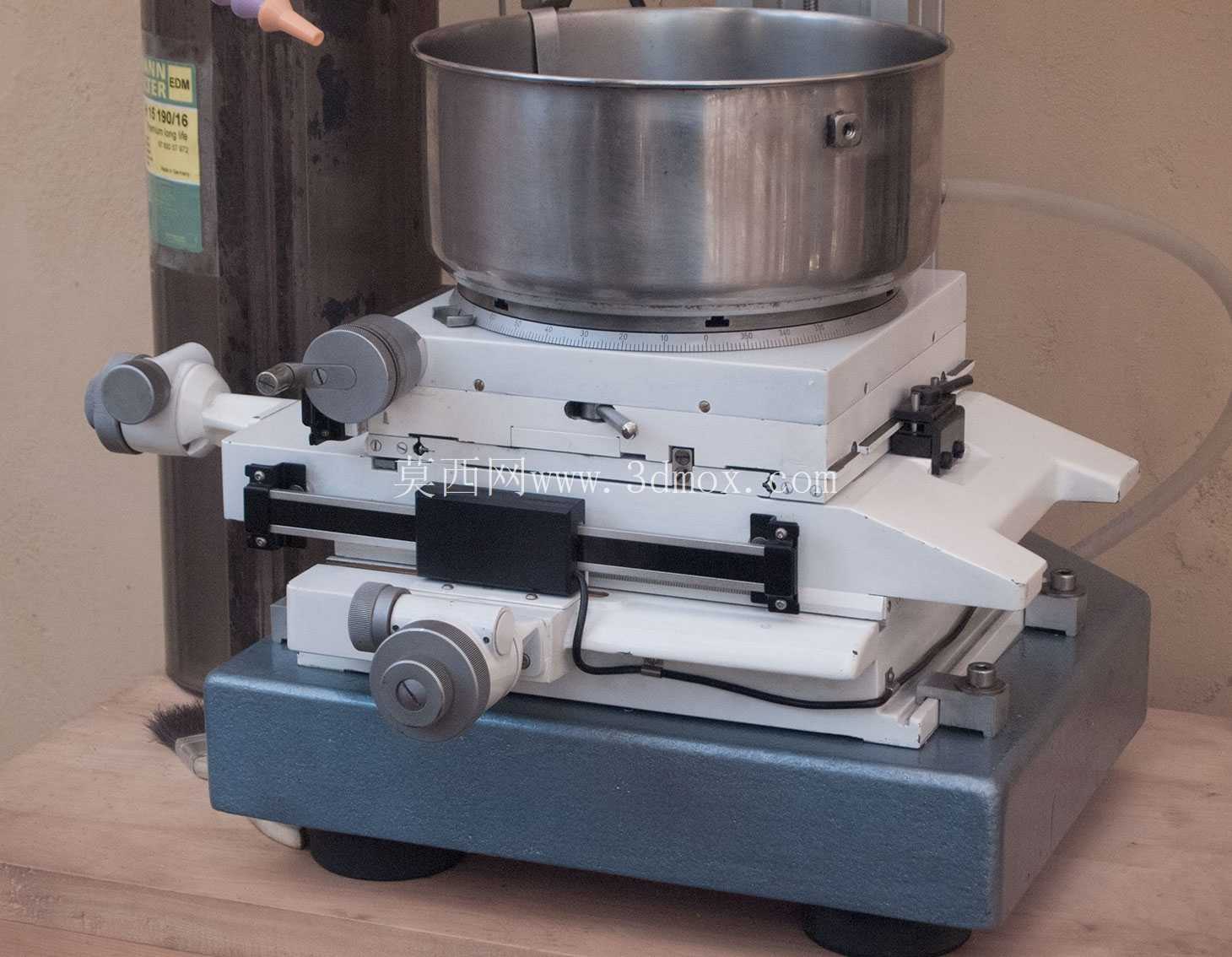

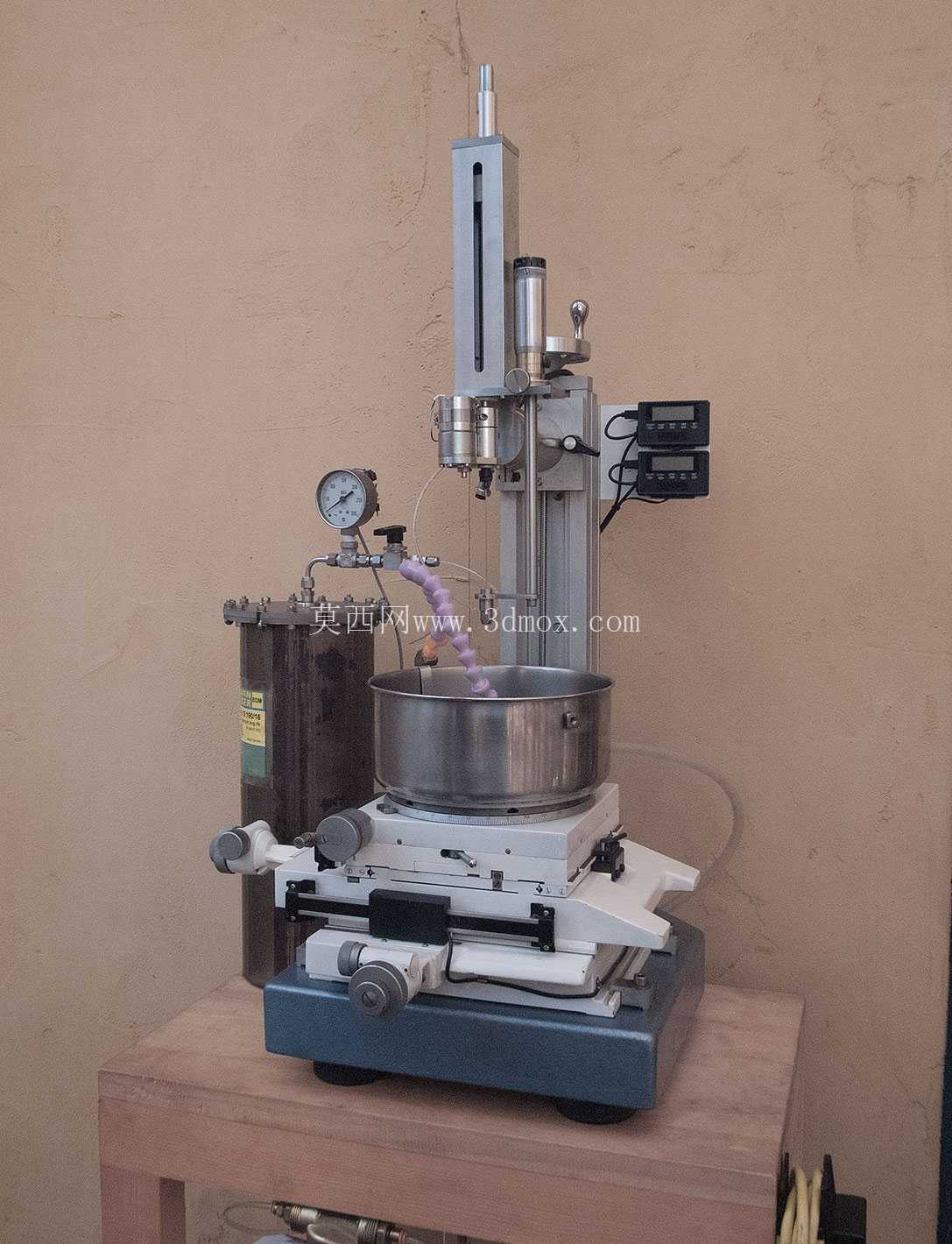

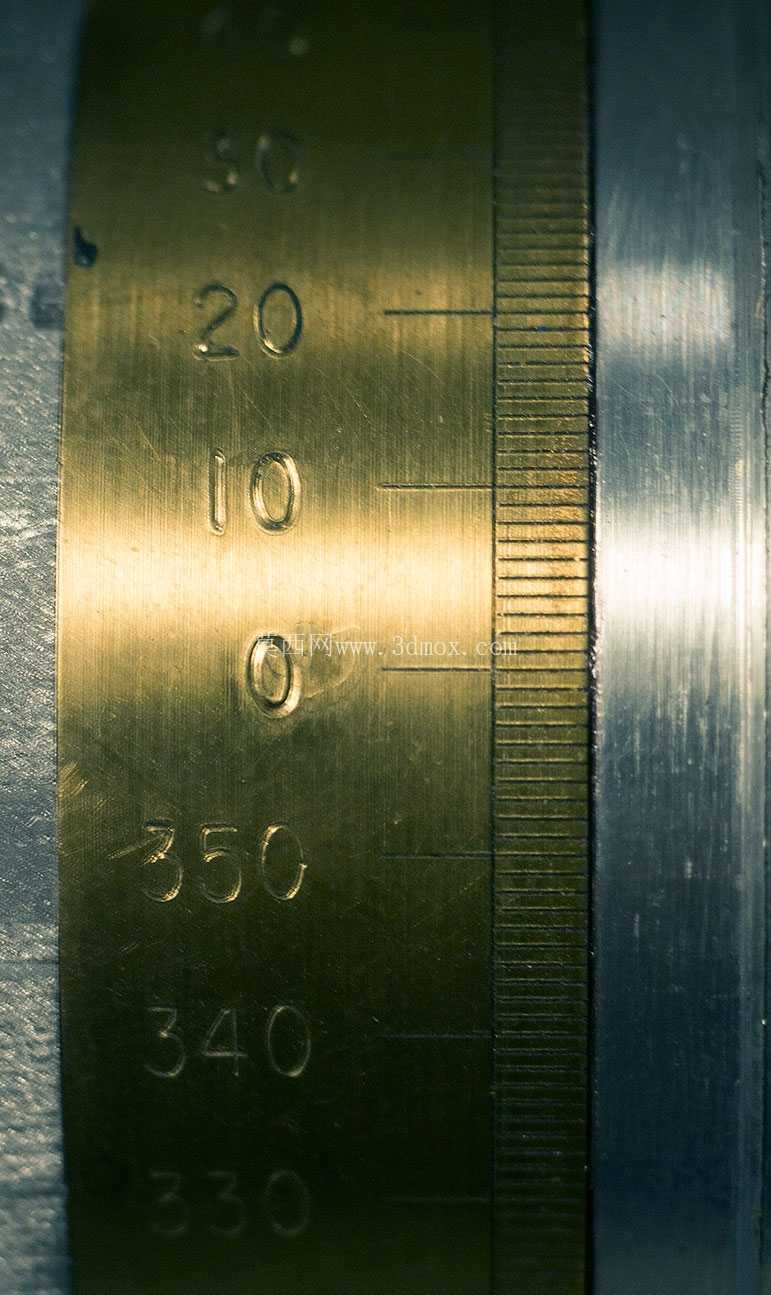

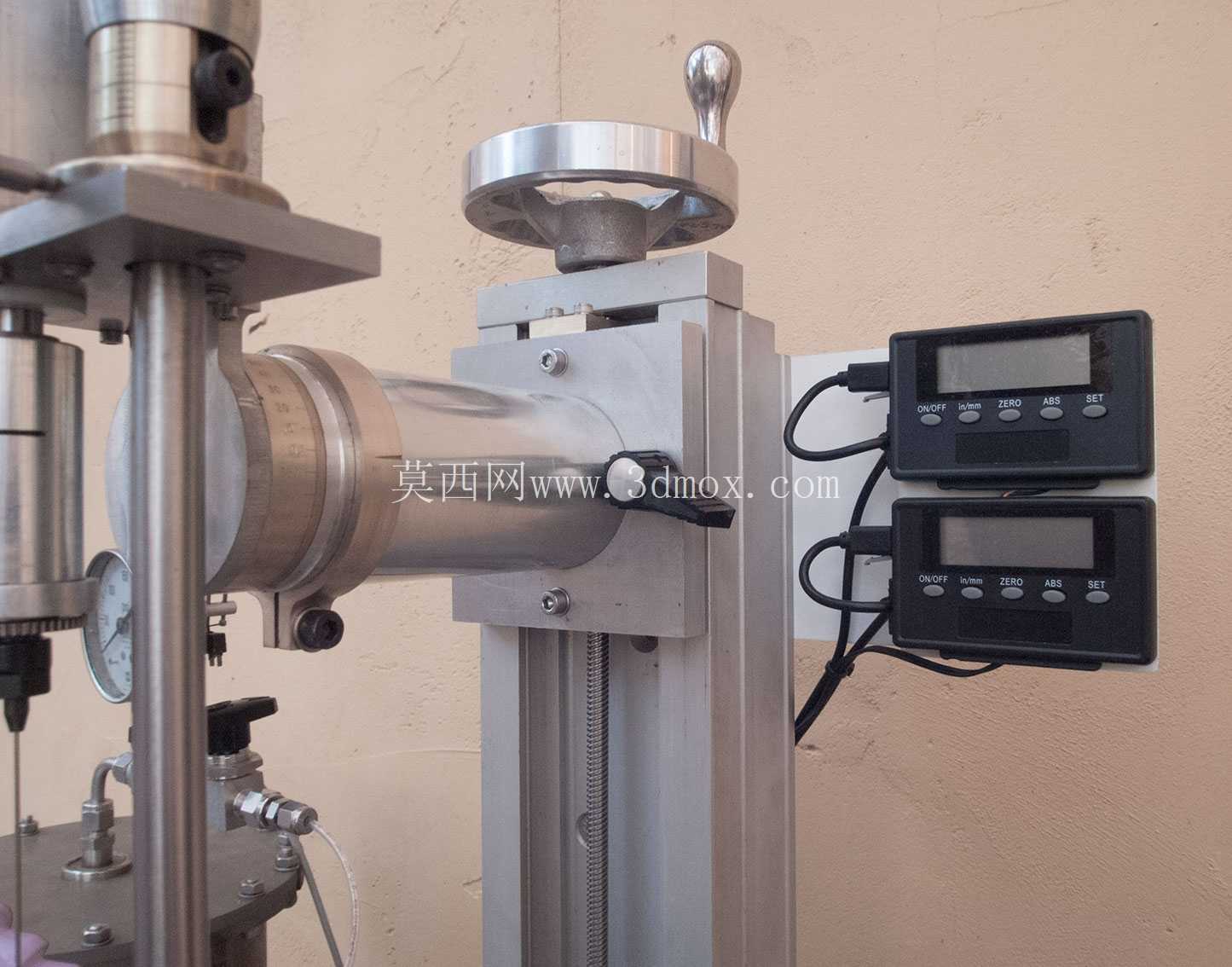

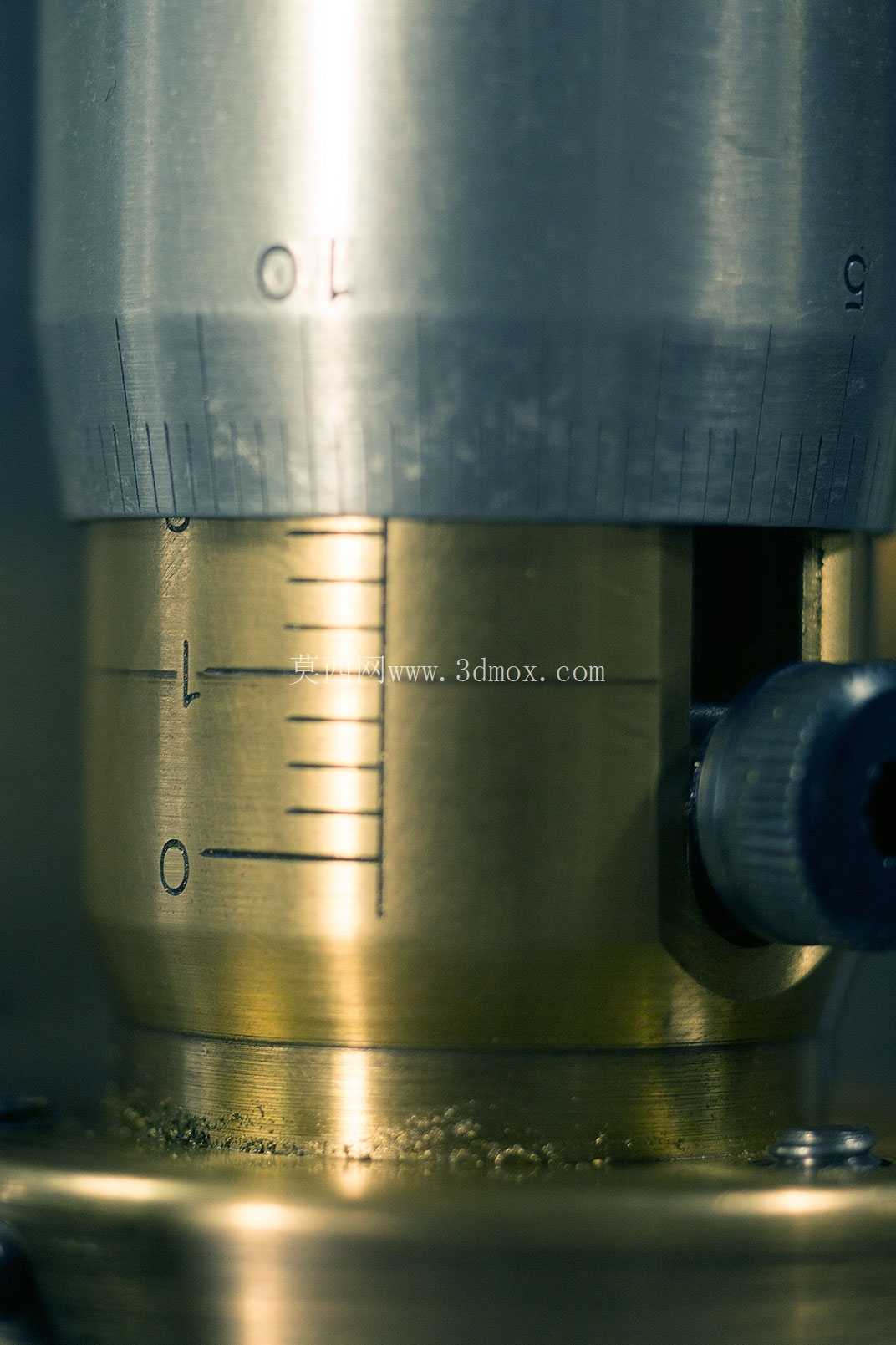

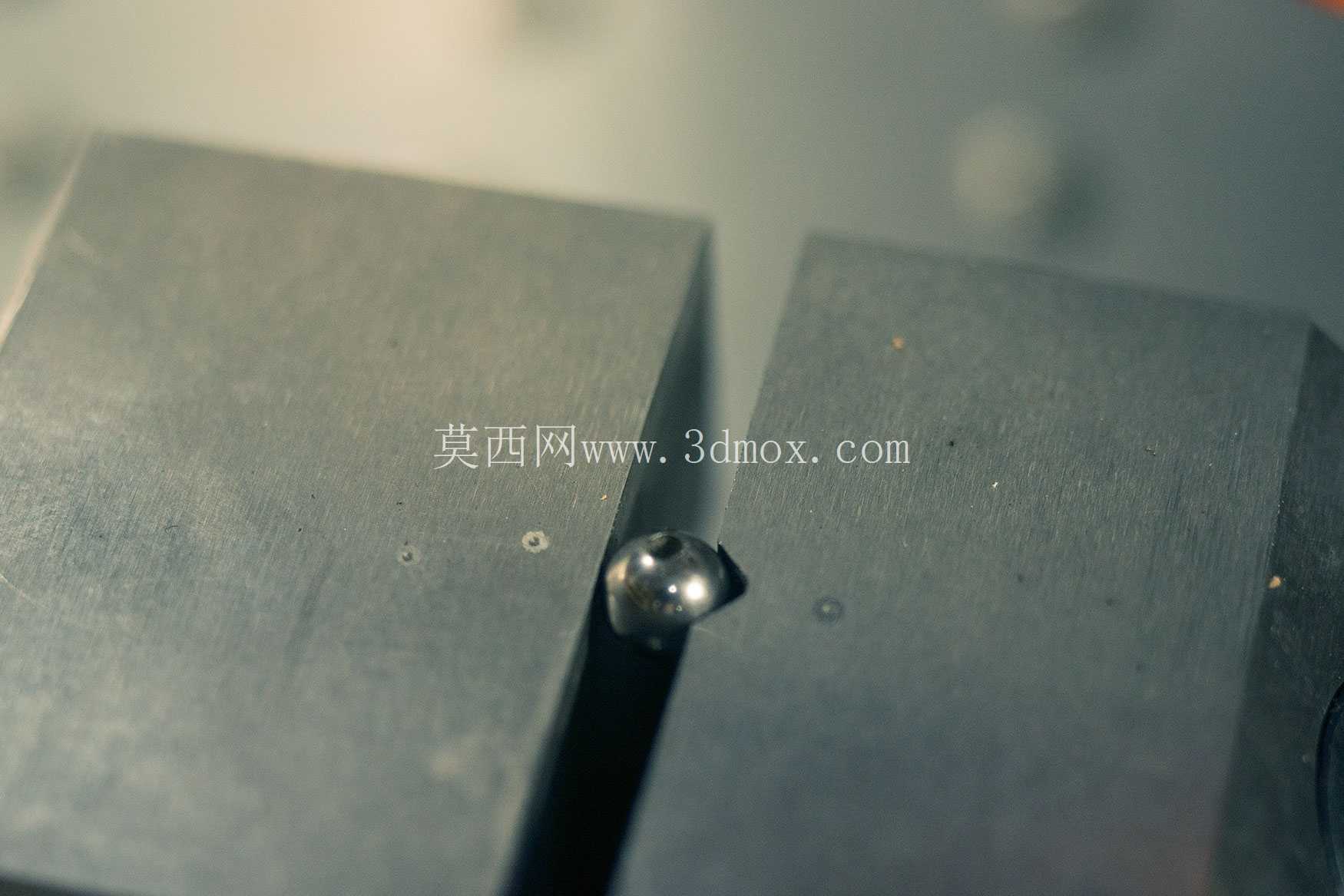

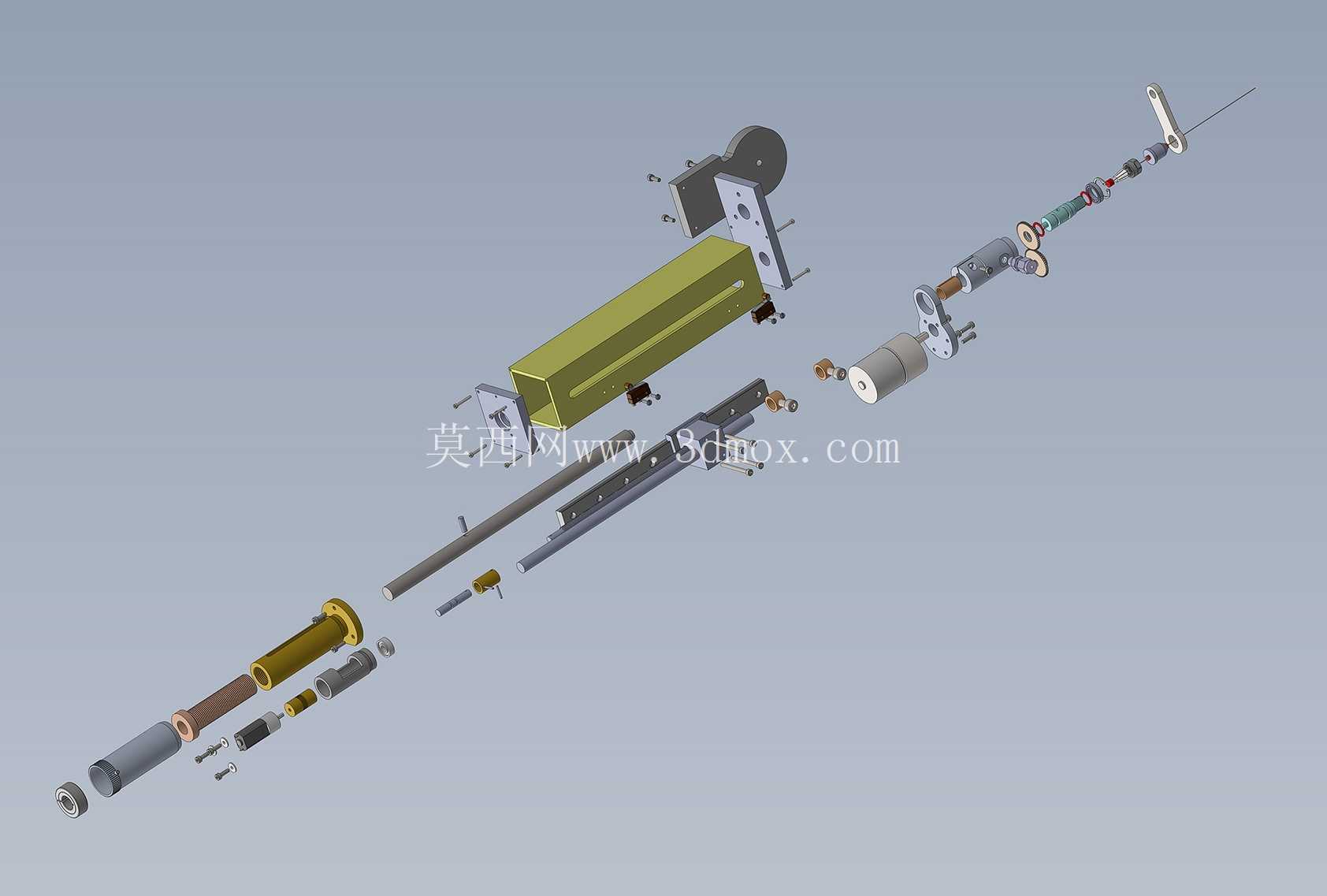

　　从结构布局来看，设备采用立式主轴布局，主轴滑台依托立柱做垂直方向的进给运动，进给导轨选用高精度交叉滚子导轨，配合手轮微调结构，能实现微米级的进给分辨率，满足电火花加工所需的微小间隙伺服进给要求，避免放电间隙过大导致的开路、间隙过小导致的短路拉弧问题。工作台部分采用十字滑台结构，可实现X、Y两个方向的水平位置调整，配合原有的高精度分度基座，还能完成圆周方向的孔位分度加工，适配盘类、轴类零件上不同角度分布的微孔加工需求，工作台的调平结构采用厚铝板配合固定螺钉实现水平度微调，保证工件装夹后加工平面与主轴进给方向垂直，避免加工出的孔出现锥度超差、孔轴线倾斜的问题。

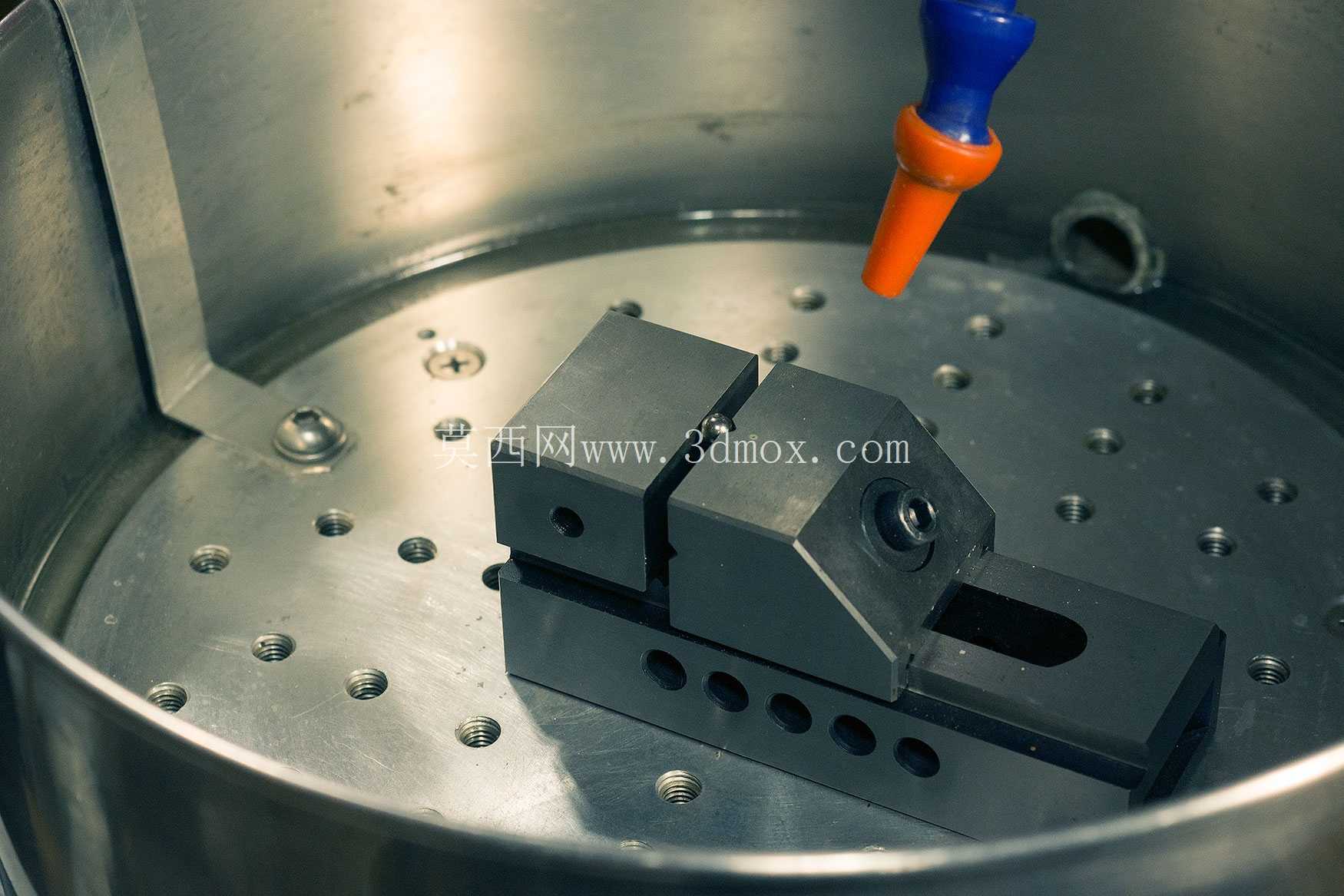

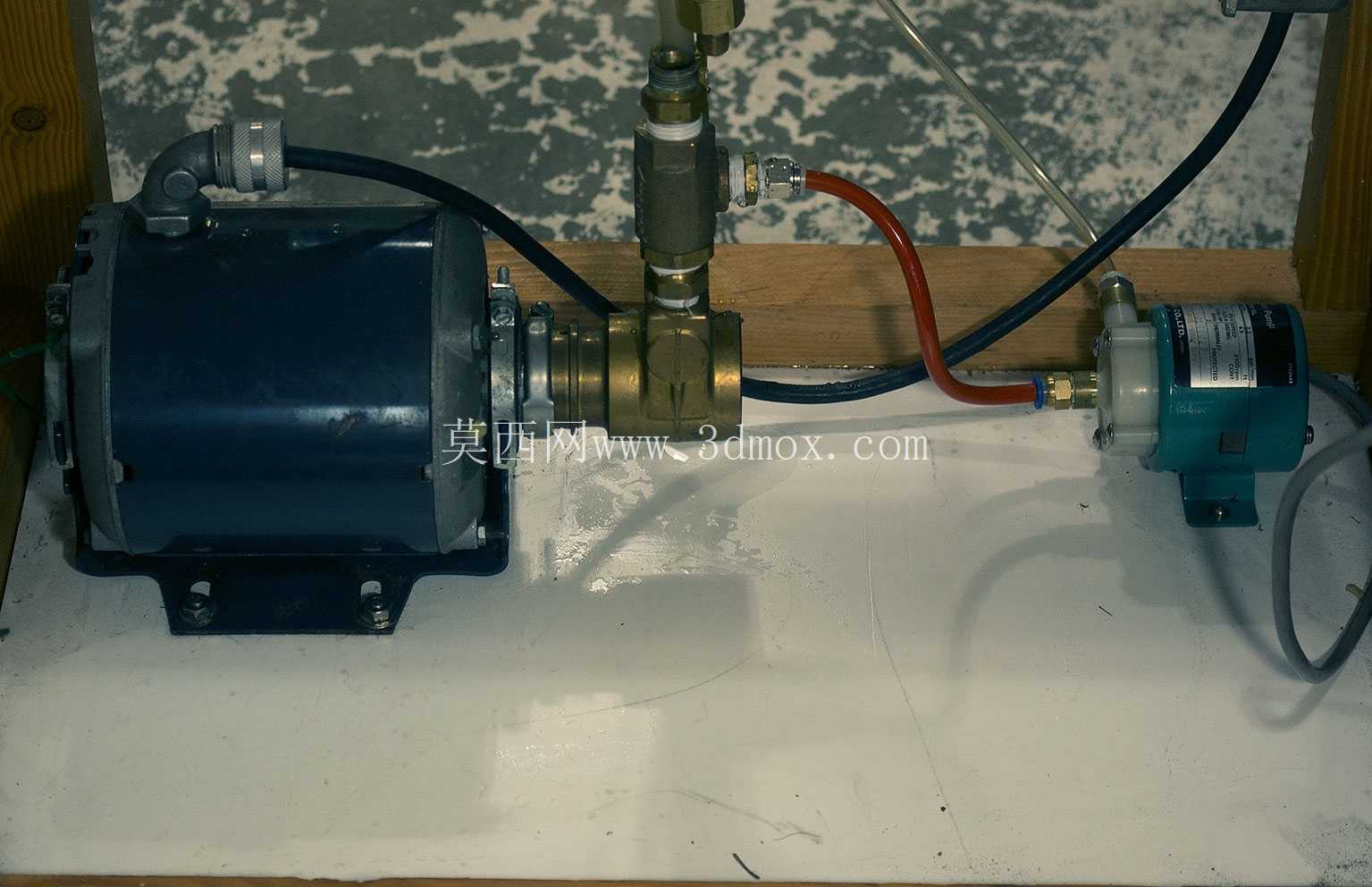

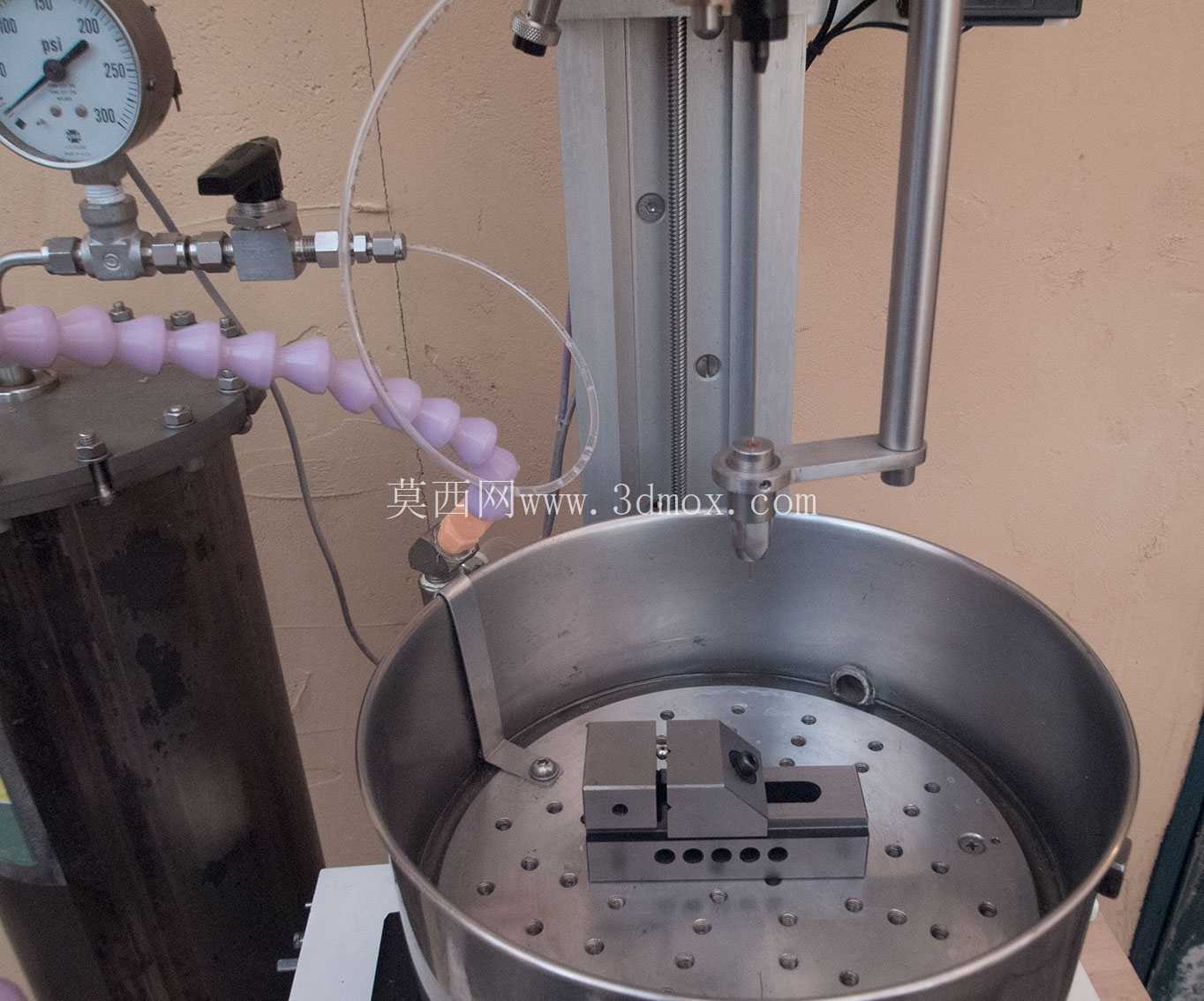

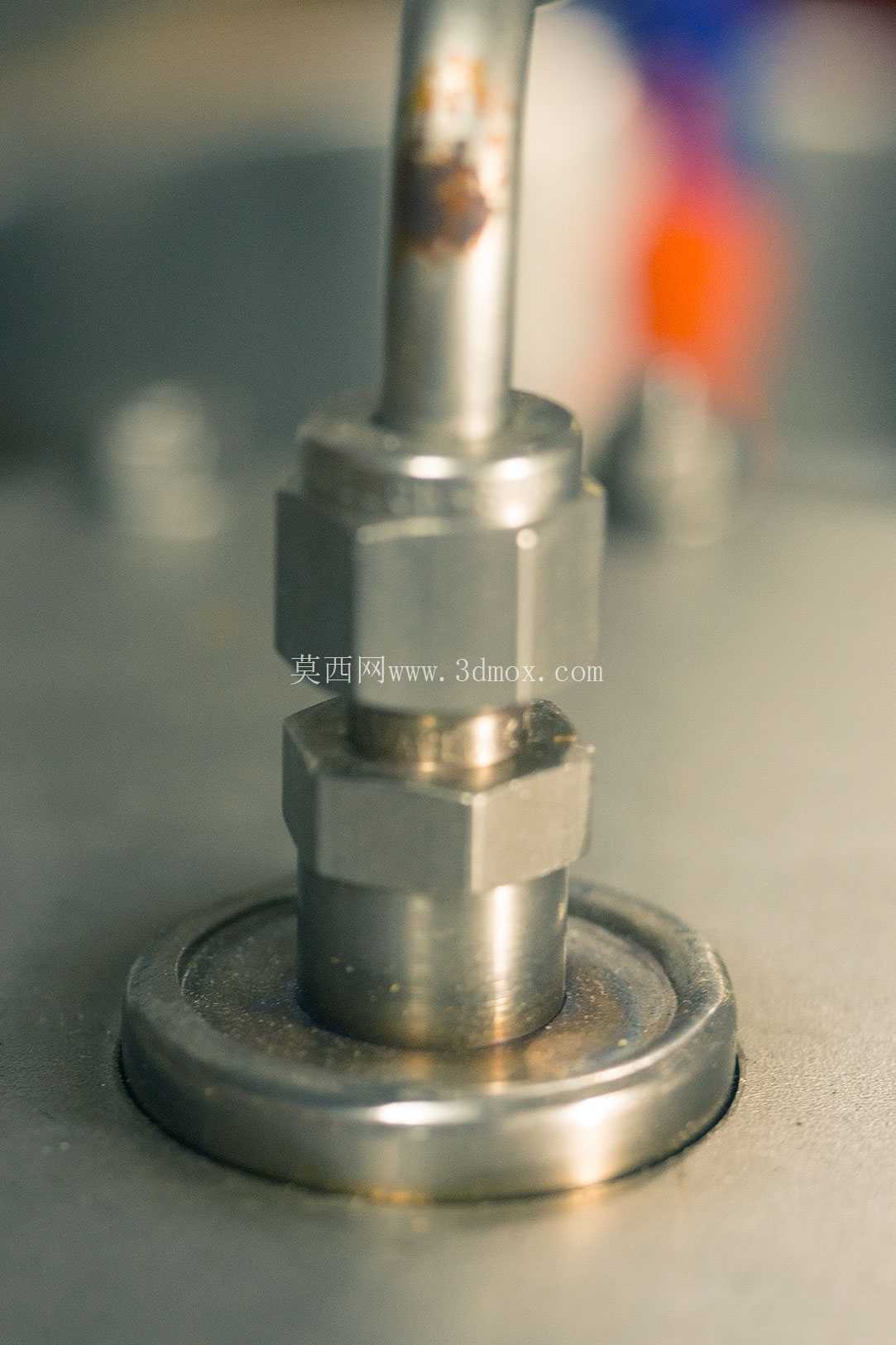

　　工作液槽选用不锈钢材质制作，槽体密封结构做了环氧树脂浇注密封处理，防止工作液渗漏到下方的传动部件中，工作液循环系统搭配了过滤装置，采用标准EDM过滤器过滤放电蚀除产生的金属碎屑，避免碎屑混入工作液导致的二次放电、加工表面烧伤问题，当前配置的泵组可提供稳定的工作液冲液压力，后续可升级更高压力的泵组，适配深小孔加工时的排屑需求，冲液管路搭配压力表实时监测冲液压力，方便操作人员根据加工孔径、加工深度调整冲液参数。

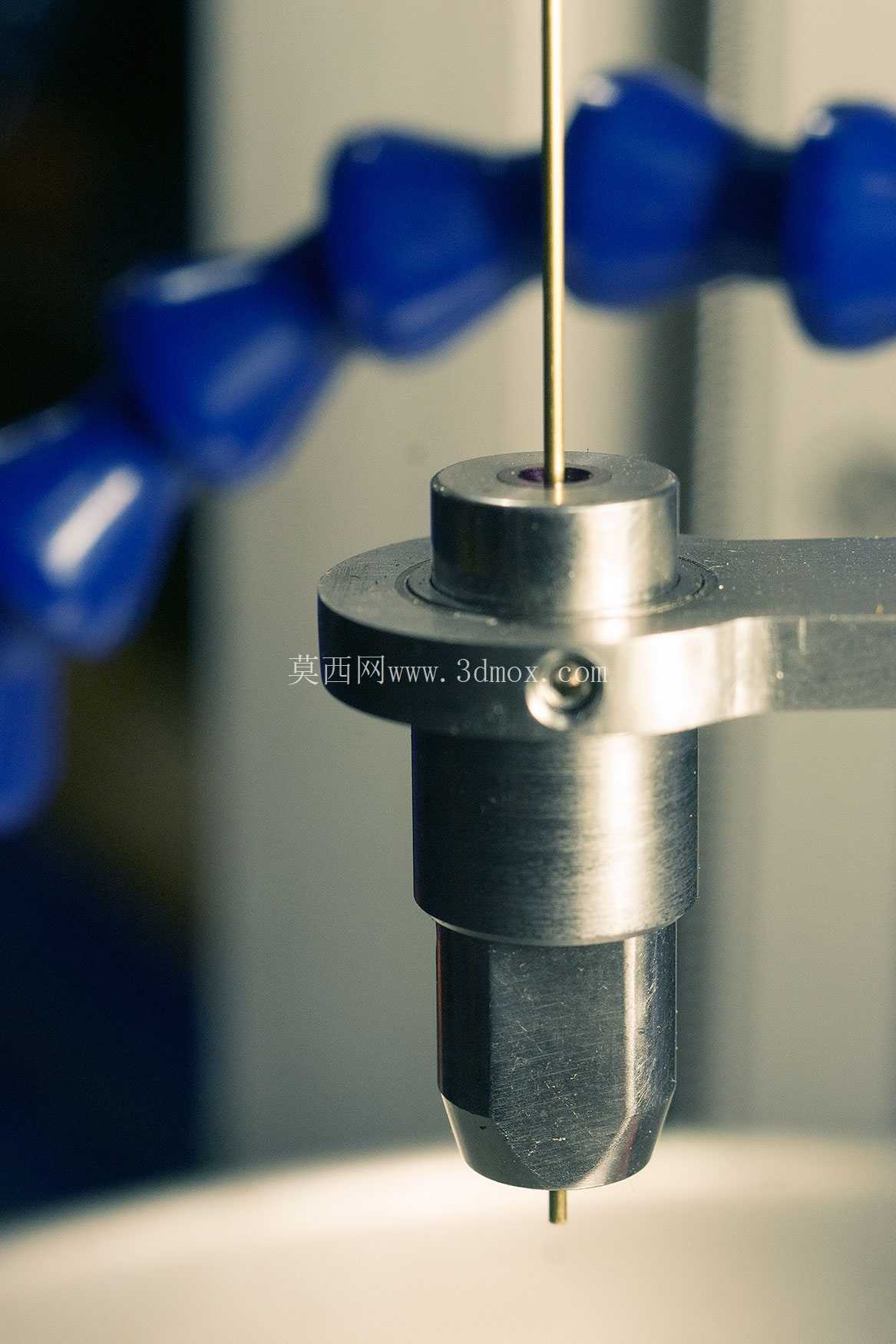

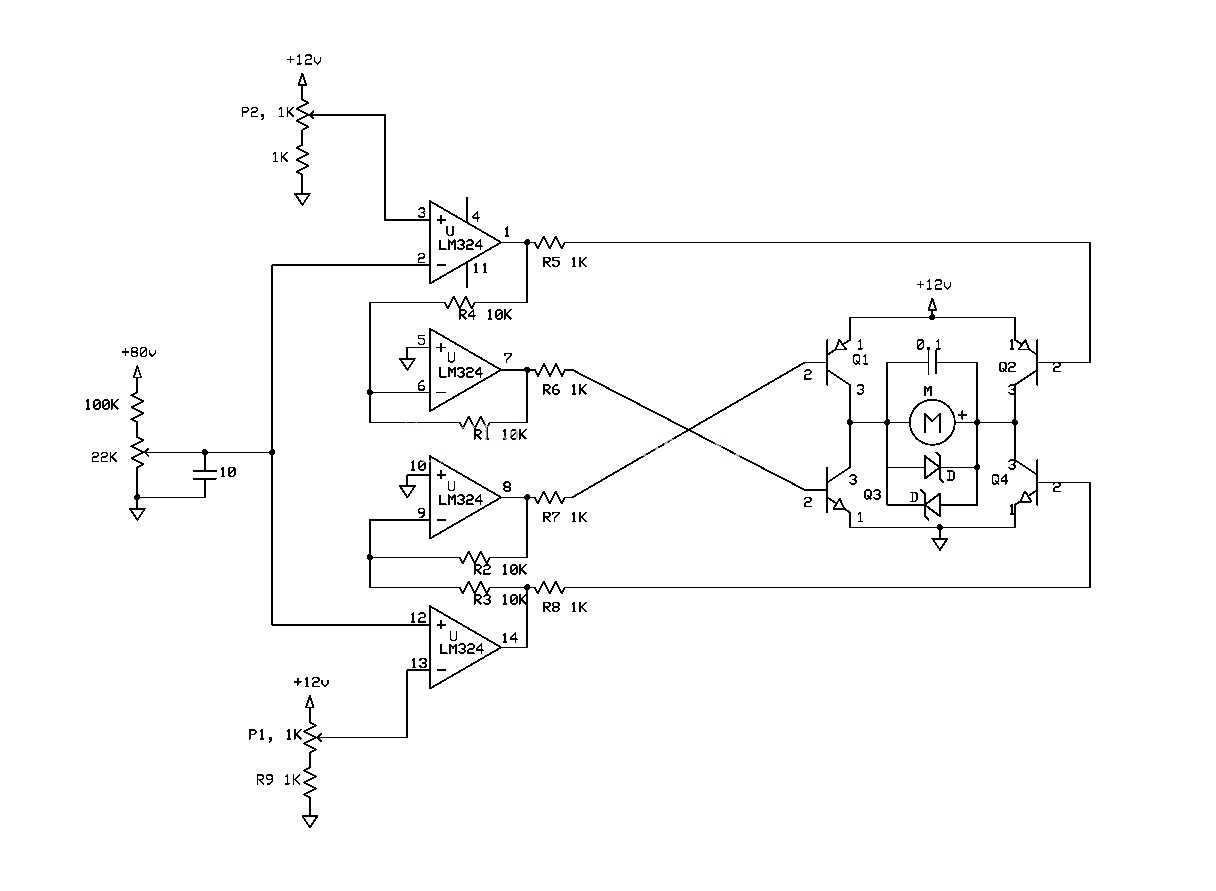

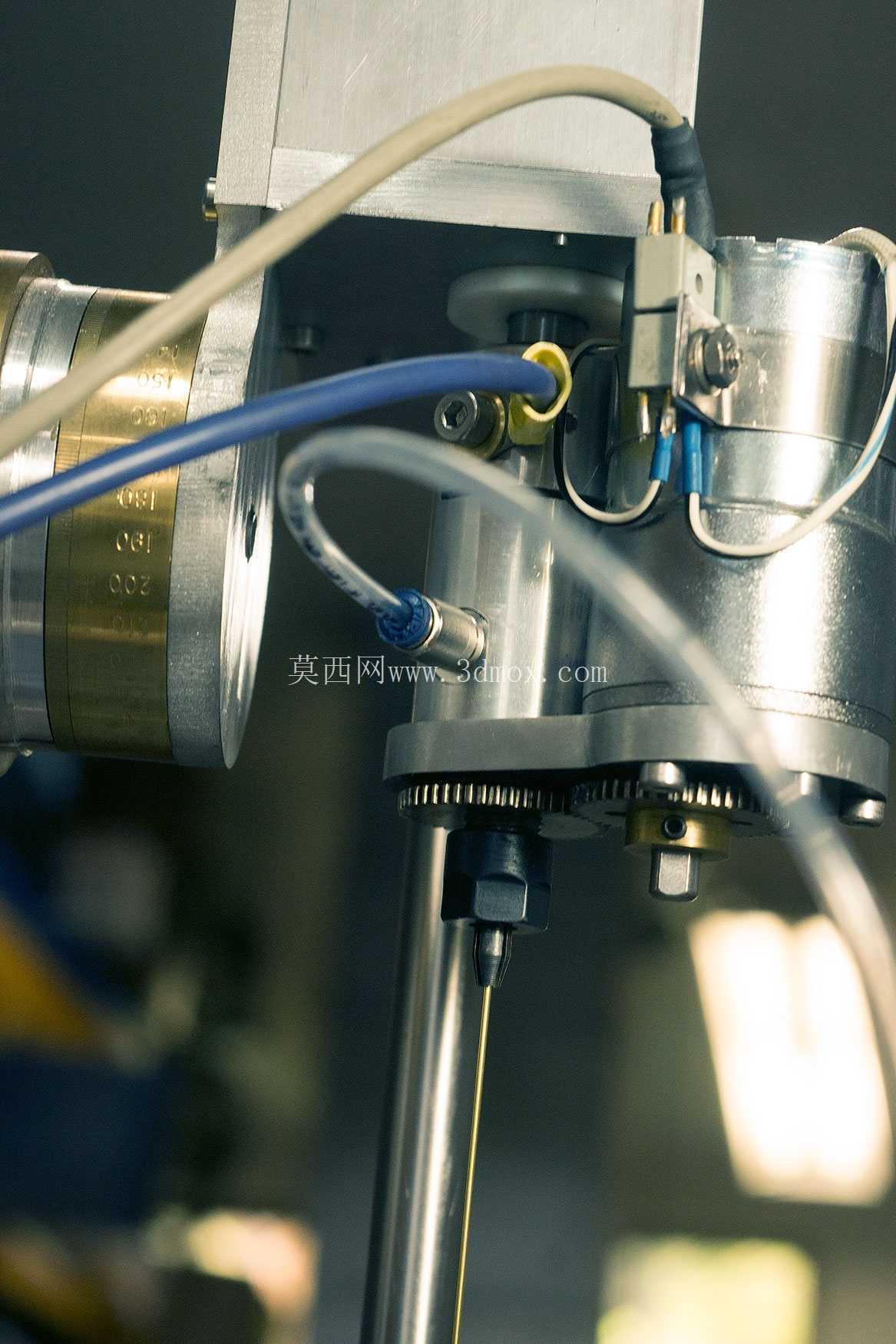

　　电源部分采用低压直流脉冲电源，配备可变频率与可变占空比的振荡器，可根据不同加工材料、不同孔径要求调整脉冲参数，粗加工时选用大脉宽、高电流参数提升加工效率，精加工时选用小脉宽、低电流参数保证孔壁表面质量与尺寸精度，主轴的旋转驱动采用小型直流电机，带动电极做高速旋转运动，保证微孔加工的圆度，避免电极损耗不均匀导致的孔形失圆。整套设备的底座采用环氧花岗岩铸造，花岗岩材料的热膨胀系数极低，内应力小，能为整套设备提供稳定的基础支撑，减少环境温度变化、设备自身振动带来的加工精度偏差，驱动部件、钻头支架、立柱等结构件多采用标准五金件与机加工件组合搭建，在保证结构刚性的前提下降低了制作成本，设备的整体安装边界紧凑，可放置在常规工作台上使用，不需要单独的大型设备基础，适合小型加工车间、实验室的小批量微孔加工场景。从安装适配性来看，设备的主轴装夹部位支持不同直径的电极装夹，可适配0.1mm到3mm直径的电极丝，满足不同孔径的加工需求，工作台的T型槽结构可适配通用工装夹具，不需要定制专用装夹结构就能完成多数小型零件的装夹固定，设备的操作部件全部布置在操作人员易触及的位置，电源控制模块安装在立柱侧方，方便加工过程中实时调整参数，设备的走线全部做了固定处理，避免运动部件拉扯线缆导致的故障。在实际加工过程中，这套设备可实现0.01mm级的孔位定位精度，加工出的微孔孔壁粗糙度可达Ra1.6以下，没有传统钻削加工产生的毛刺，不需要后续去毛刺工序，尤其适合加工直径1mm以下的微小孔，这类孔采用传统机械加工方式难度极大，刀具成本高且加工合格率低，而电火花加工方式不存在刀具切削力，不会对薄壁工件造成变形损伤，可完成薄壁零件、弹性零件上的微孔加工，不会因为切削力导致零件变形报废。
