精密机加工用5C筒夹夹持座组件结构

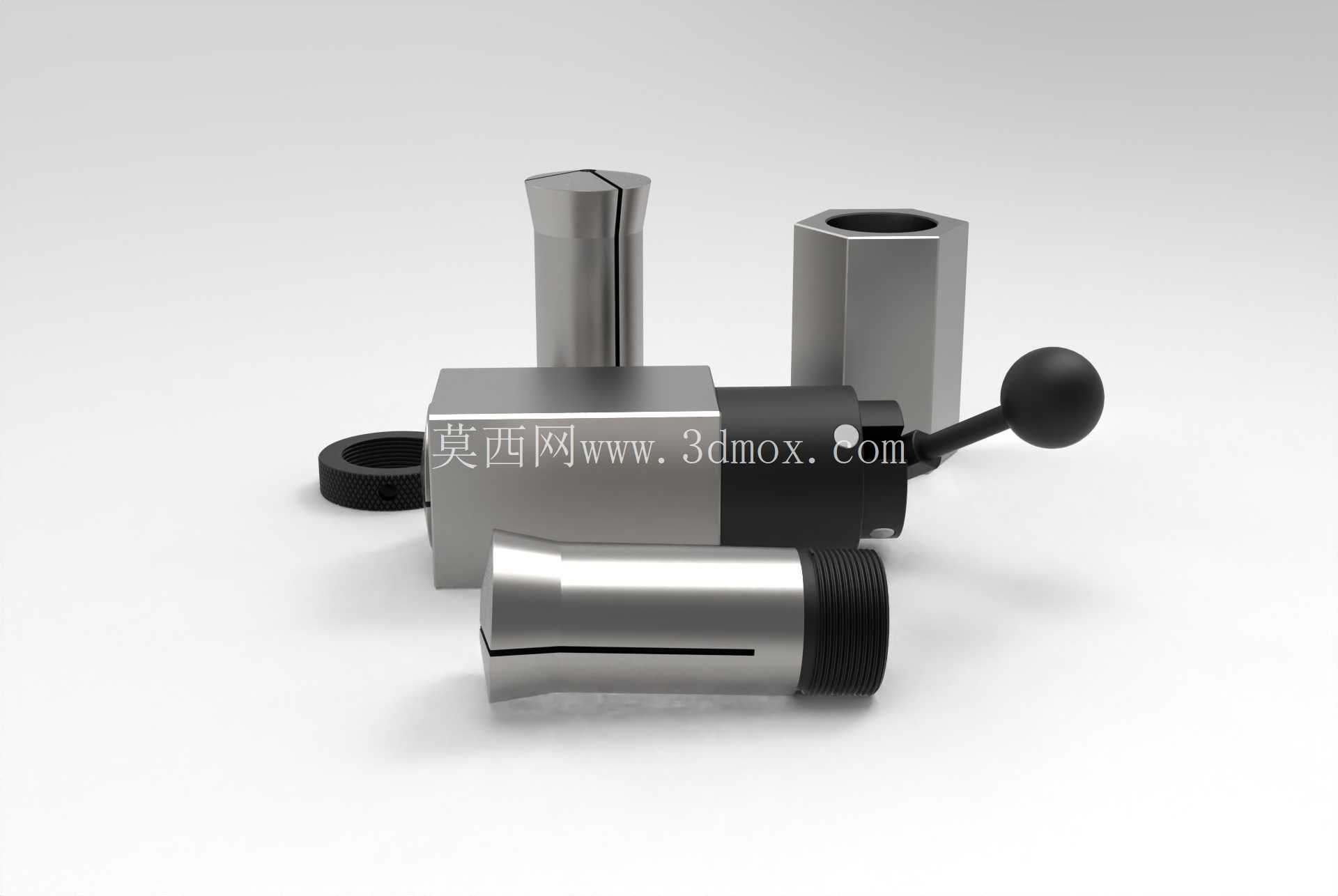

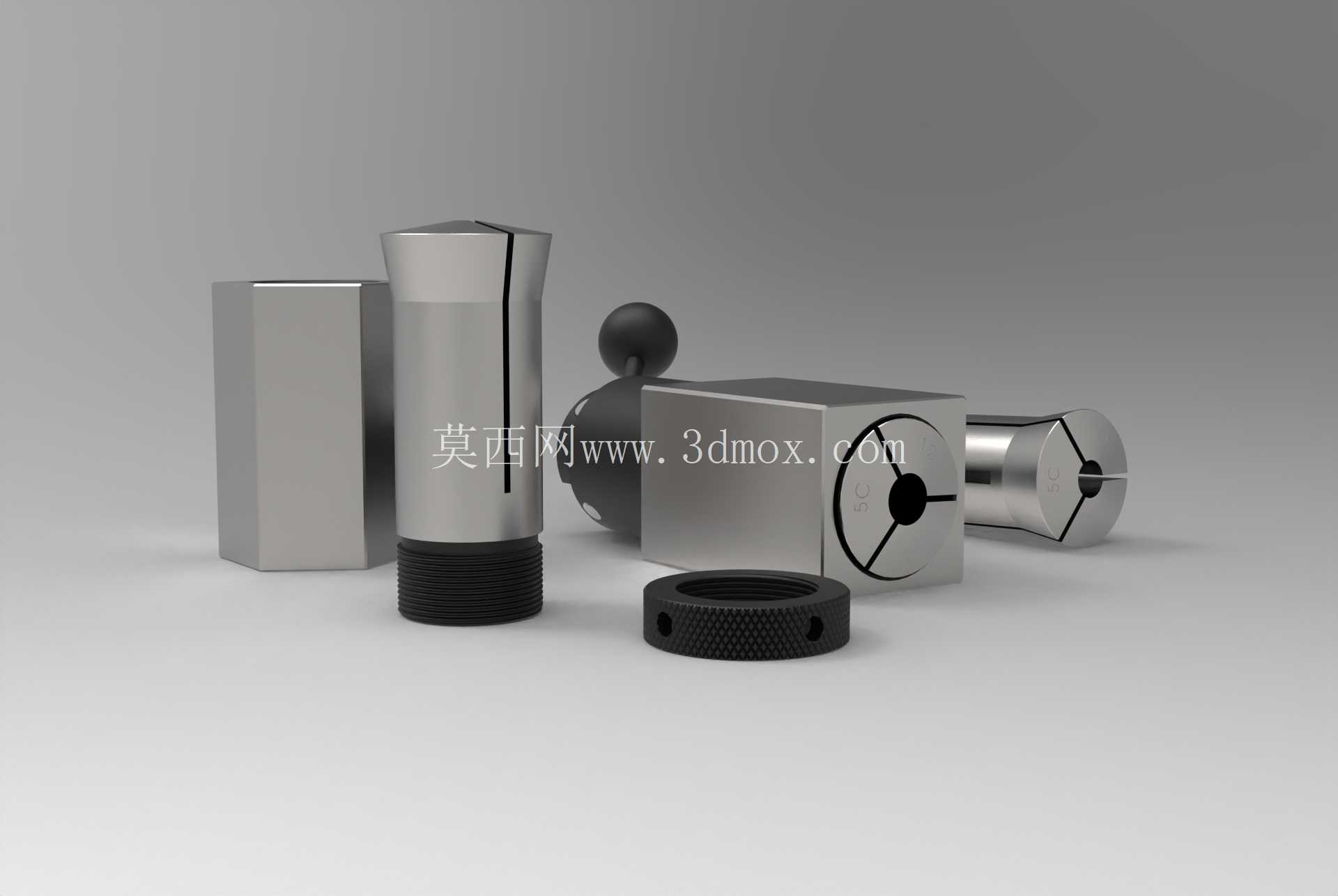

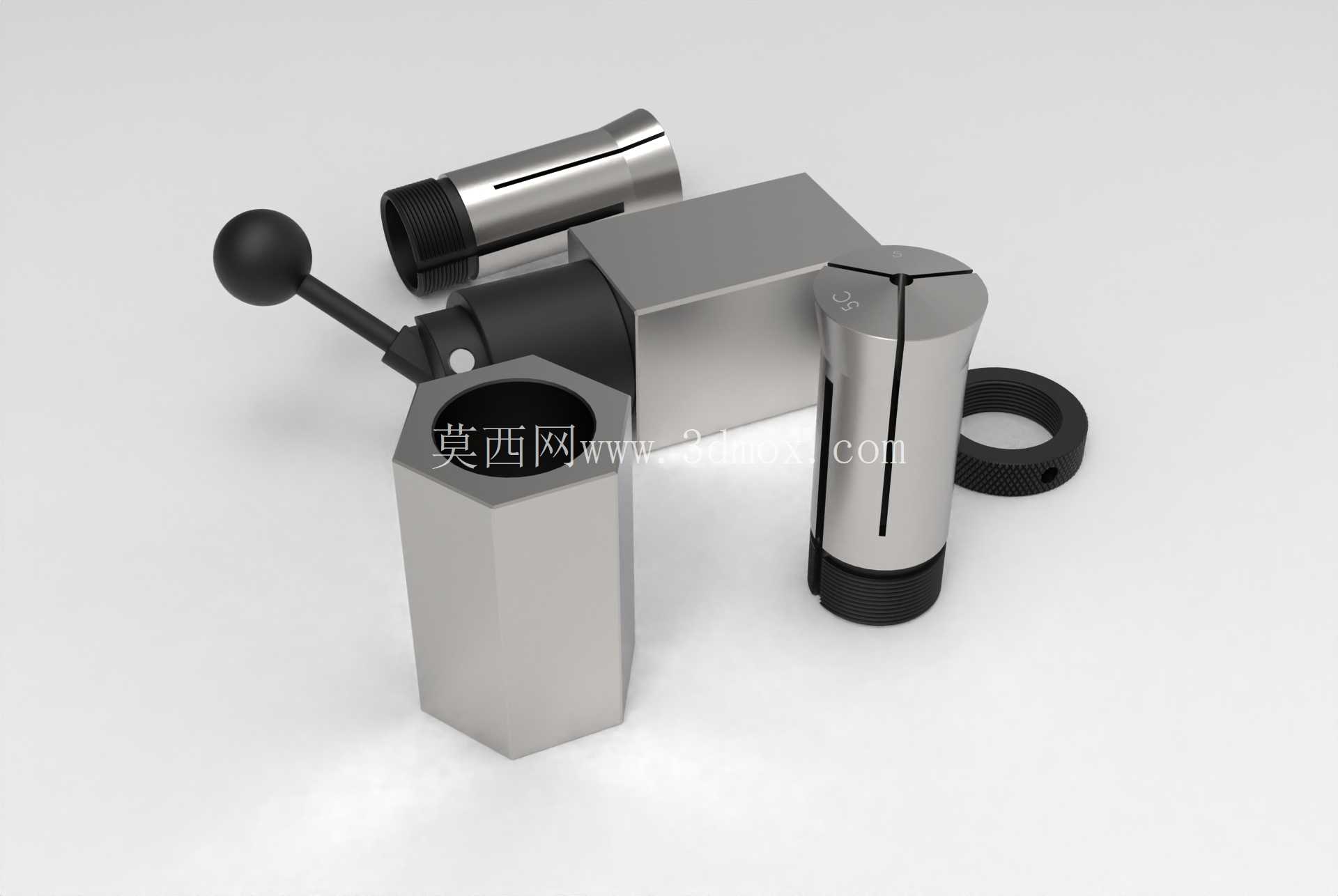

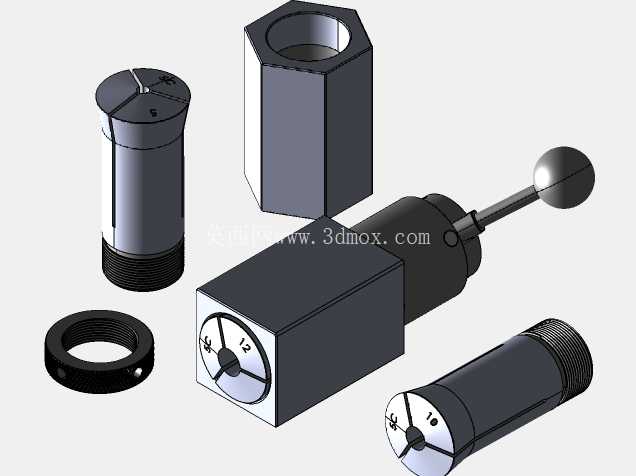

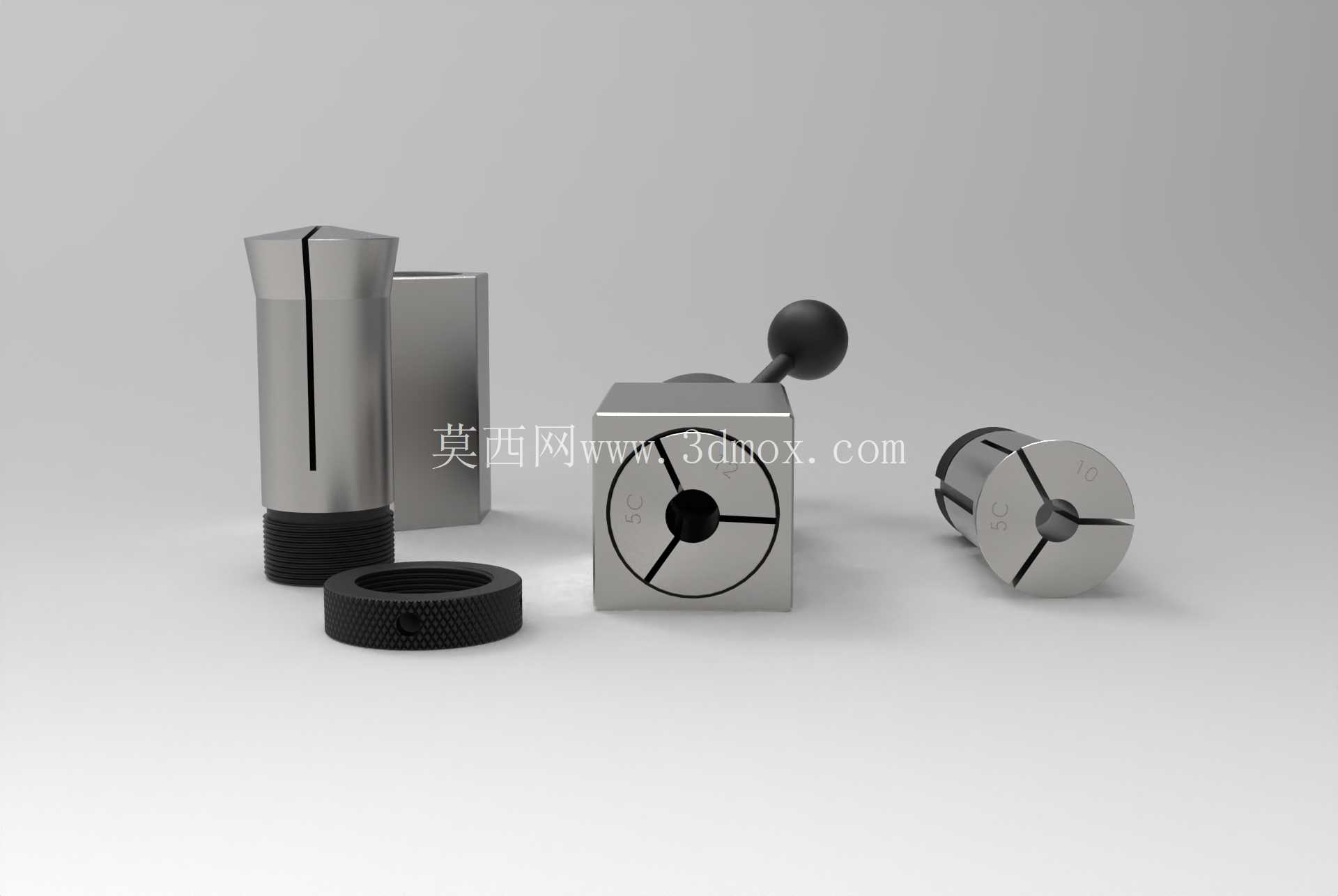

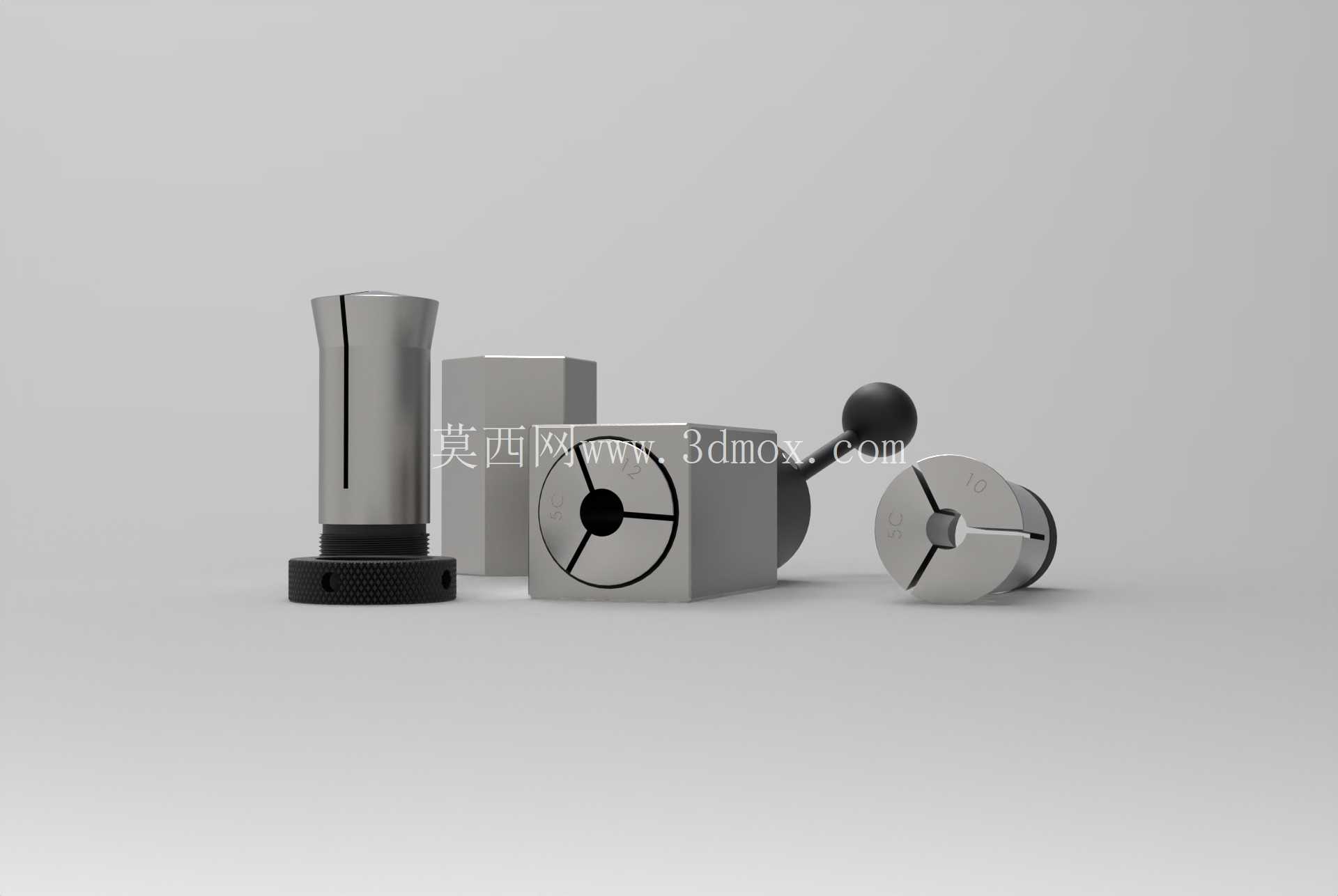

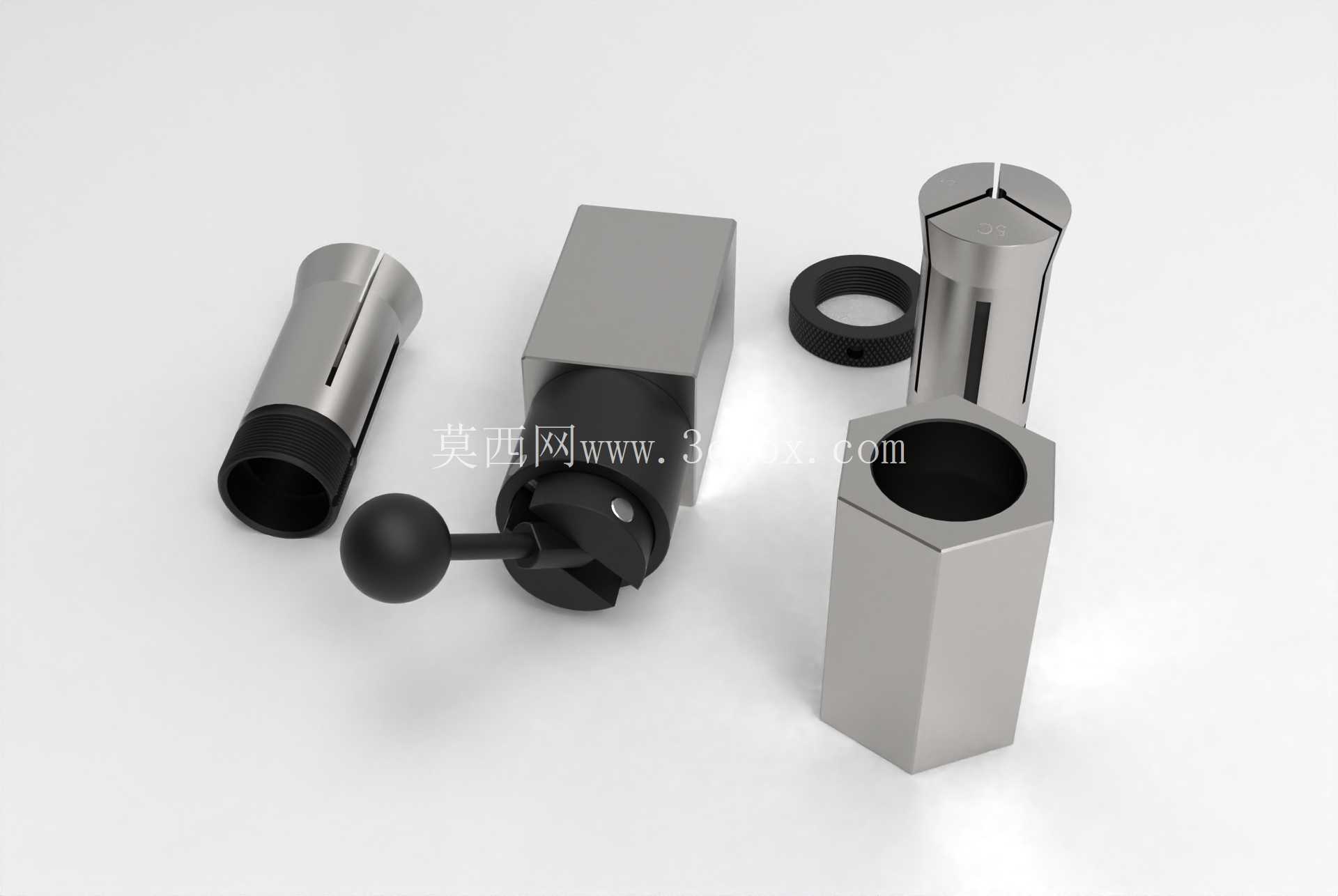

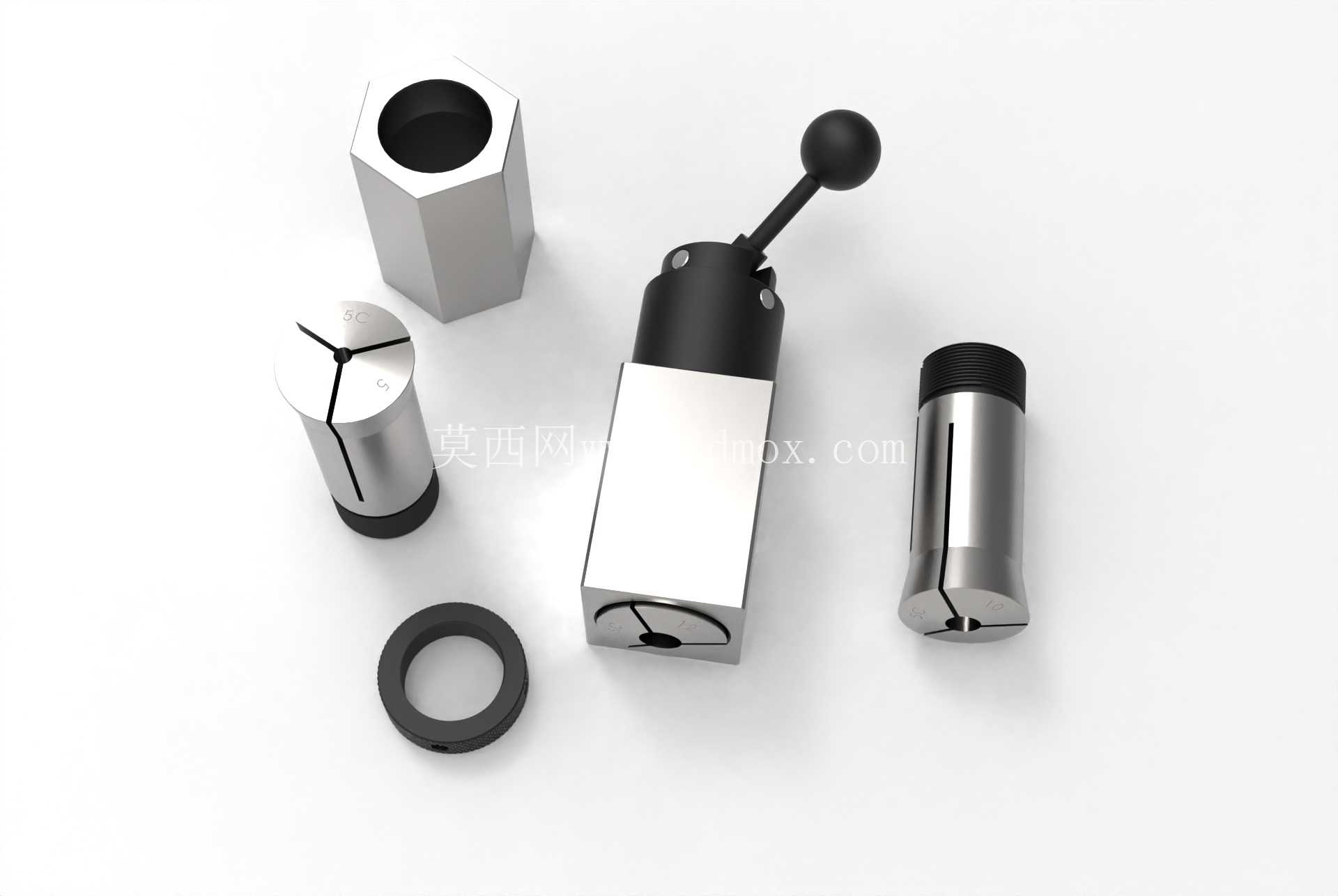

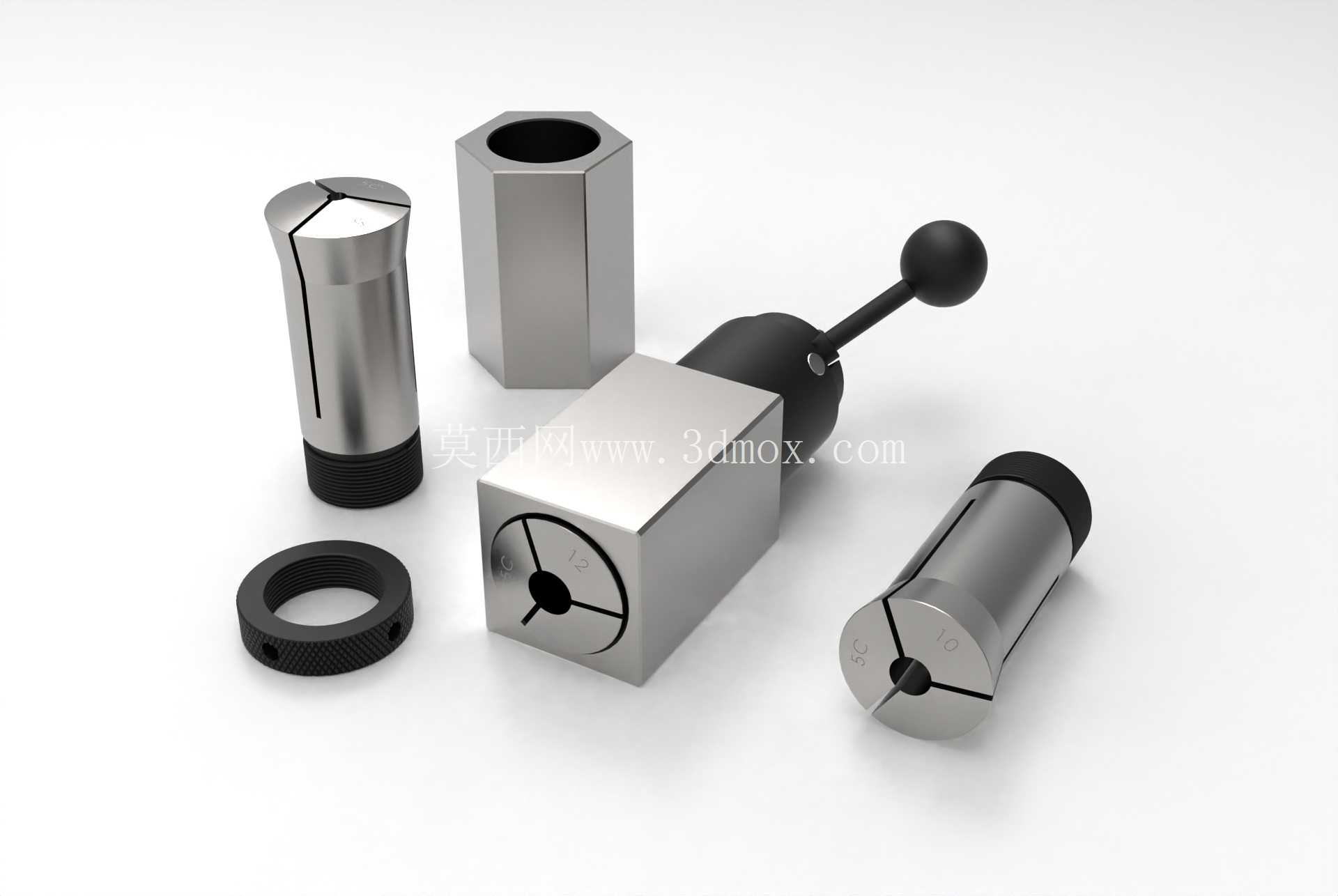

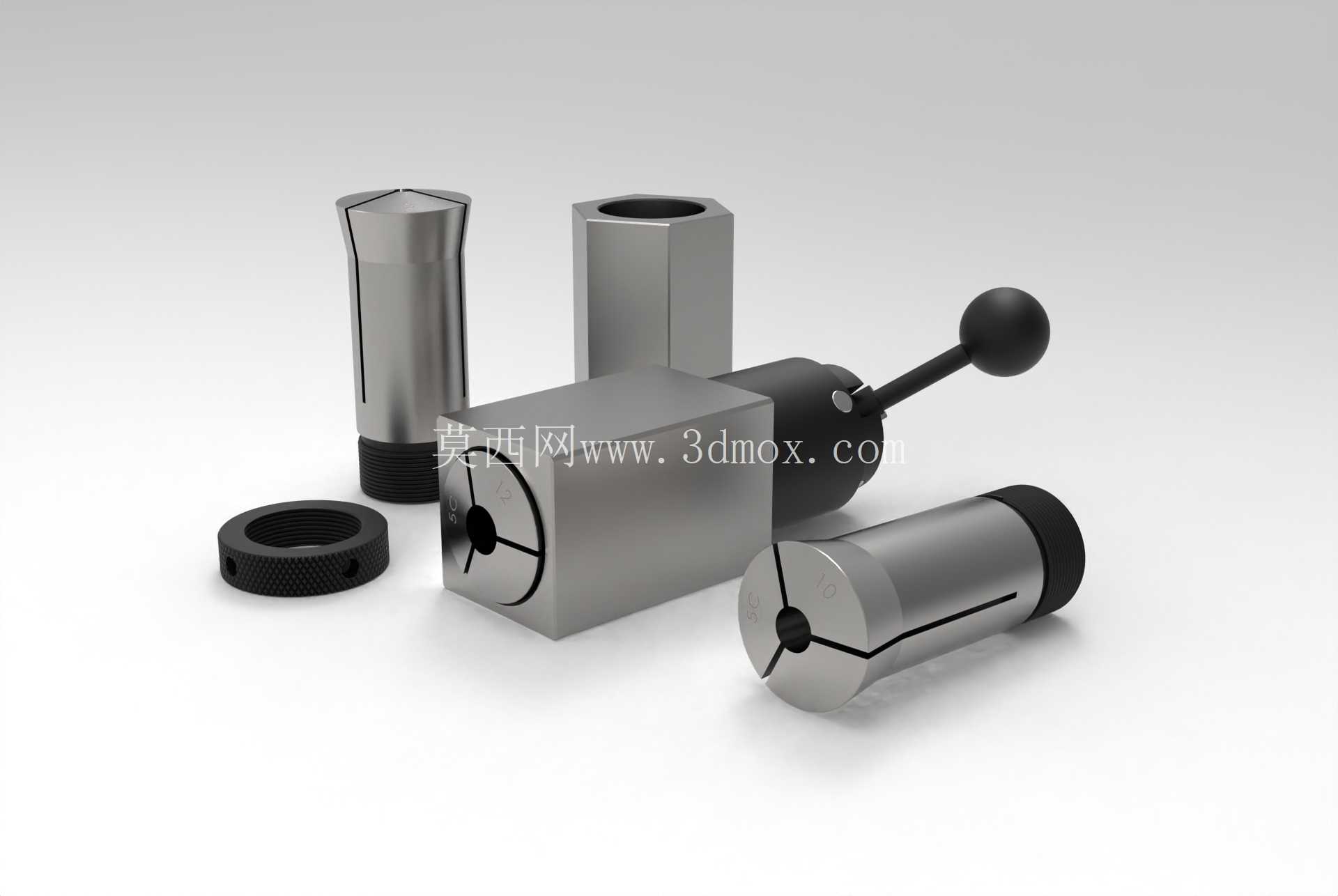

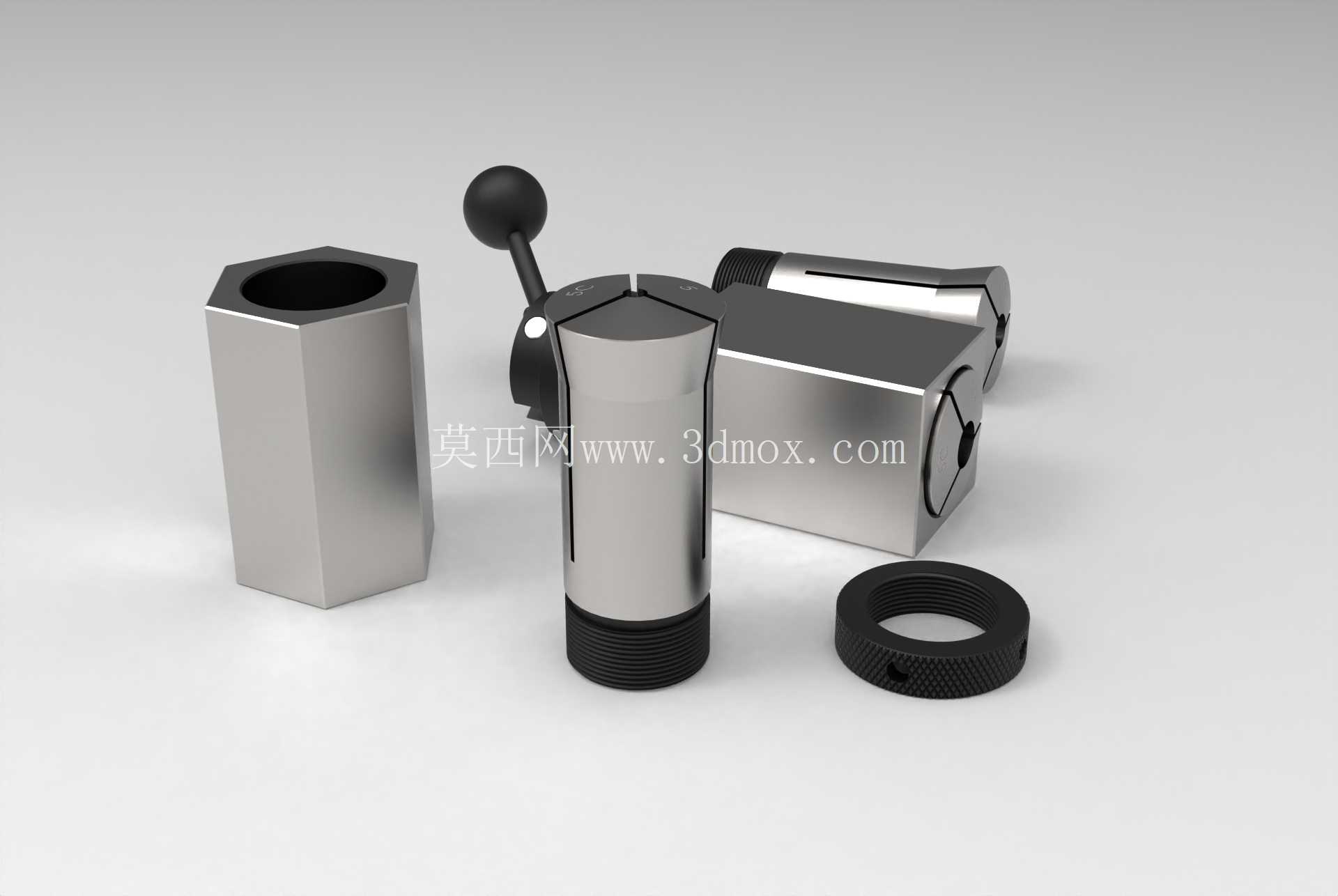

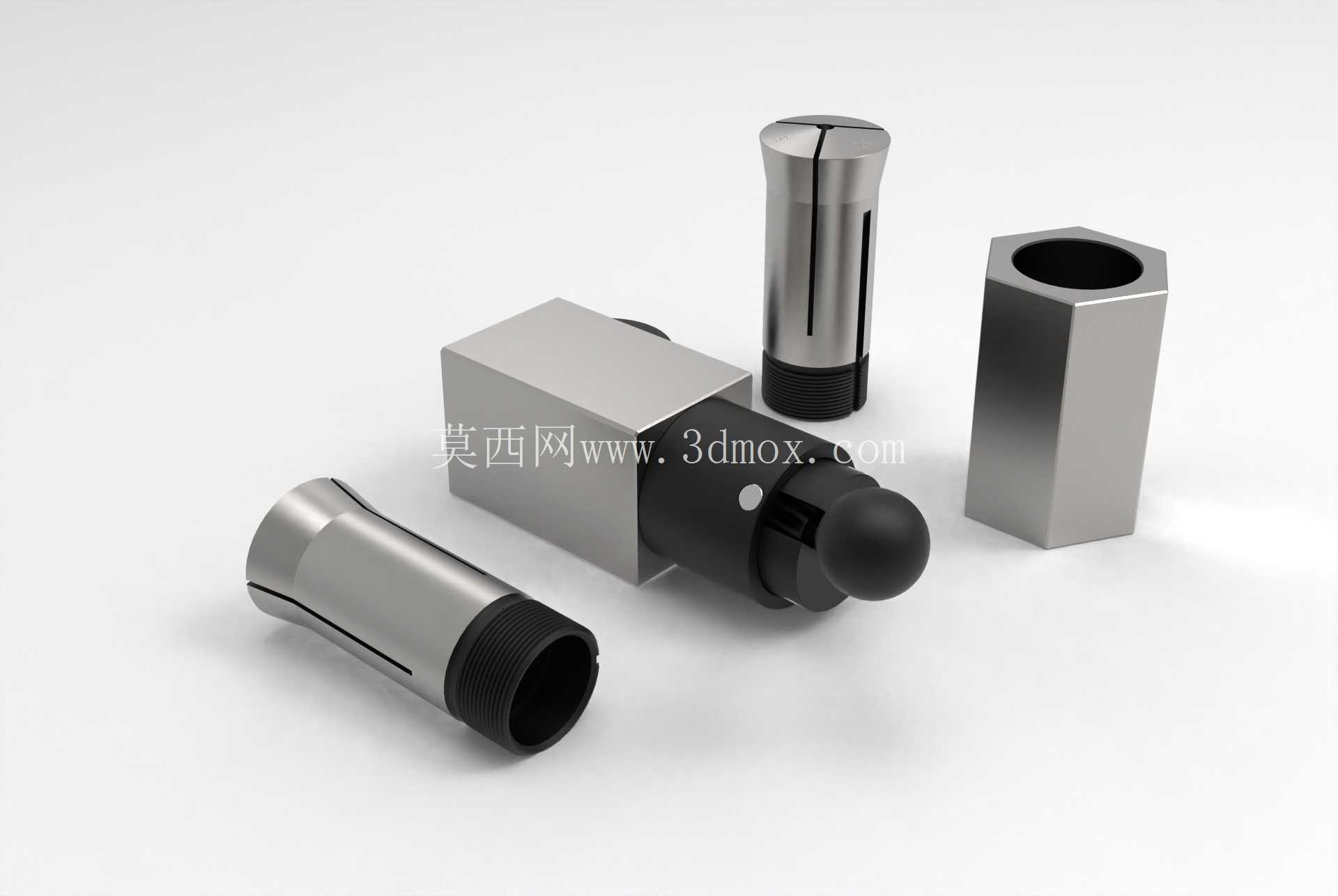

这套夹持组件是面向小型回转类零件机加工场景设计的快换式装夹单元，核心适配常规5C规格筒夹的装夹需求，在台式车床、小型分度头、桌面铣削设备的二次装夹改造场景中应用十分广泛，尤其适合小批量多品种的精密零件加工工位，能大幅缩短工件装夹的辅助时间。整套组件包含方形安装座、六角接长座、不同内孔规格的弹性筒夹、锁紧操作手柄、锁紧调节环几个核心部分，各部件之间的配合公差严格控制在IT6级精度区间，保证装夹后的同轴度误差不超过0.01mm，满足精密车削、磨削工序的装夹精度要求。

从结构设计逻辑来看，方形安装座采用六面精磨的立方体结构，相邻面的垂直度公差控制在0.005mm以内，既可以直接通过压板固定在机床工作台面上，也可以配合分度盘实现0-360度的回转分度加工，安装时不需要额外制作过渡连接盘，直接靠底座的定位基准面就能完成快速找正，找正时间相比传统三爪卡盘缩短60%以上。六角接长座的设计是为了拓展装夹的纵深空间，当需要装夹长度较长的轴类零件时，接长座可以为筒夹提供更长的导向支撑，避免零件悬伸过长产生的让刀问题，接长座与方形底座之间采用短圆锥定位加端面锁紧的配合方式，重复定位精度稳定在0.008mm以内，拆装后不需要重新找正基准。

弹性筒夹部分采用65Mn弹簧钢整体淬火处理，硬度达到HRC48-52，开槽结构采用三等分窄缝设计，锁紧时受力均匀，对工件的夹持力呈圆周均匀分布，不会像三爪卡盘那样因为卡爪间隙导致薄壁零件装夹变形，尤其适合薄壁套类、小直径轴类零件的精密加工。筒夹的内孔规格覆盖常规的公制、英制尺寸段，更换筒夹时只需要松开锁紧手柄，抽出原有筒夹替换即可，整个换型过程不超过30秒，非常适合频繁换产的柔性加工单元。锁紧操作手柄采用偏心轮锁紧结构，扳动手柄的行程控制在120度范围内就能完成完全锁紧和松开动作，操作时不需要额外使用扳手，单手即可完成装夹操作，手柄末端的球形握把符合人体工程学设计，长时间操作也不会产生明显的手部疲劳。

锁紧调节环的作用是调整锁紧力的大小，针对不同材质、不同壁厚的工件，可以通过旋转调节环改变偏心轮的锁紧行程，比如装夹铝件、铜件等软质材料时，适当减小锁紧行程避免夹伤工件表面；装夹钢件、不锈钢等硬质材料时，增大锁紧行程保证足够的夹持力，避免重切削时工件打滑。调节环的外圆采用滚花设计，徒手即可旋转调整，不需要借助工具，调节环上还刻有参考刻度，方便操作人员快速匹配对应材质的锁紧参数。

从安装边界尺寸来看，方形底座的边长为70mm，整体高度（不含手柄）为65mm，六角接长座的对边尺寸为50mm，长度为80mm，整套组件安装后占用的工作台面空间很小，即使在小型桌面机床上也能轻松布置，不会和机床的刀架、主轴等运动部件产生干涉。组件的所有外露金属表面都经过镀硬铬处理，耐磨性能优异，日常使用中不容易产生锈蚀，维护保养只需要定期在锁紧配合面涂抹少量润滑脂即可，长期使用的精度保持性很好。

在实际加工场景中，这套夹持组件除了常规的车铣装夹外，还可以配合火花机、磨床完成小型零件的精密加工，比如小型冲头、销钉、精密接插件零件的批量加工，装夹稳定性远高于常规的手紧卡头。设计时特意将所有配合面的圆角、倒角都做了统一规范，没有尖锐的棱角，操作过程中不容易划伤手部，各部件的拆装都不需要专用工具，日常清理铁屑也十分方便，底座的侧面还设计有排屑缺口，加工产生的铁屑不会堆积在锁紧机构内部，能有效避免铁屑卡滞导致的锁紧失效问题。
