塑料杯注塑成型模具结构设计

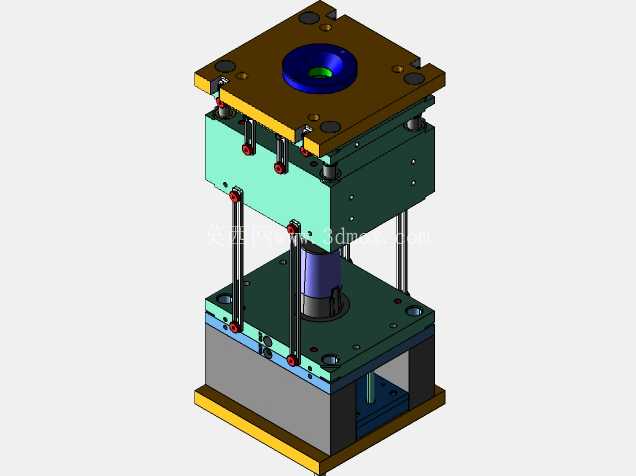

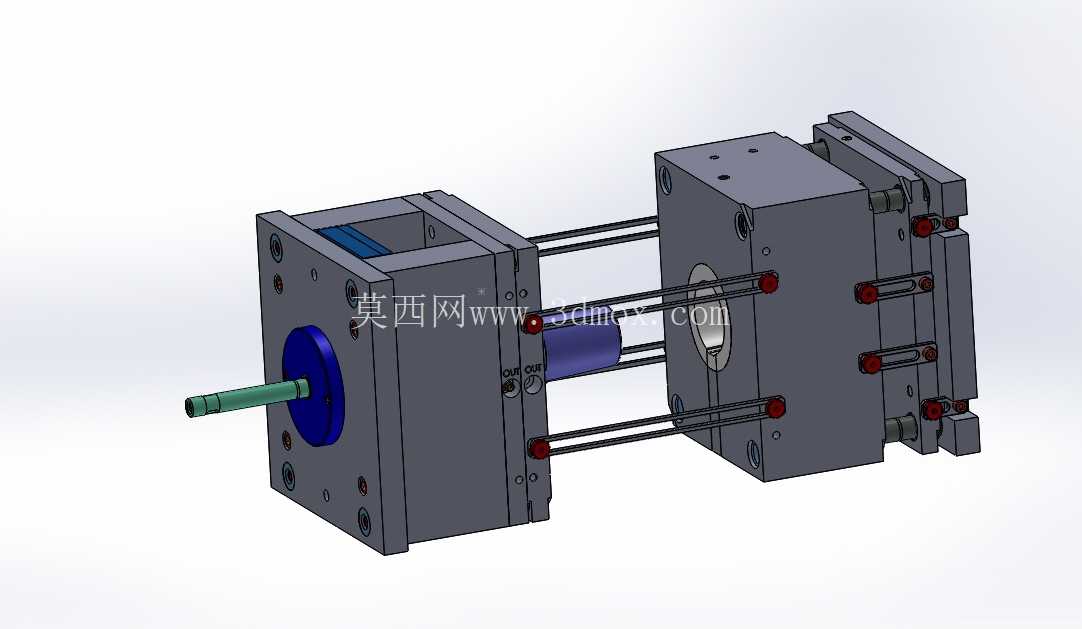

　　这套塑料杯注塑模具主要面向一次性餐饮具、日常家用塑料水杯的批量注塑生产场景，适配卧式注塑机安装使用，可完成PP、PS、PETG等常用热塑性塑料杯体的连续成型作业，在食品包装、日用塑料制品加工领域应用广泛。从结构布局来看，模具采用两板模直浇口进胶方案，整体分为定模侧与动模侧两大模块，定模侧包含定位圈、浇口套、定模板、型腔镶件，动模侧包含动模板、型芯镶件、顶出机构、导柱导套导向组件、复位杆结构，开模时动定模沿导柱轴向分离，塑件包紧在动模型芯上，待开模行程达到顶出距离后，顶杆推动推板将成型后的杯体从型芯上脱出，完成一次成型周期。

　　设计过程中首先围绕塑料杯的薄壁深腔结构特性做针对性优化，杯体平均壁厚控制在1.2-1.8mm区间，型芯与型腔的脱模斜度设置为1.5°，既保证成型后杯体壁厚均匀无缩水缺陷，也能降低脱模时的包紧力，避免杯壁被顶白、顶穿。浇注系统采用中心直浇口设计，浇口套与注塑机喷嘴对接的球面半径匹配常规120T-180T卧式注塑机的喷嘴尺寸，主流道锥度设置为3°，减少熔体充模时的流动阻力，保证熔体可以快速填充整个型腔，避免薄壁处出现缺胶、冷接痕缺陷。

　　冷却系统采用环绕式水路布局，在型腔镶件外围、型芯内部均设置循环冷却水道，水道距离成型面的距离保持在15-20mm，水道直径为8mm，通过恒温冷却水的循环带走熔体固化过程中释放的热量，将成型周期控制在合理区间，同时保证杯体各部位冷却速率一致，减少成型后的收缩变形，保证杯口圆度、杯身同轴度满足装配与使用要求。导向系统采用四组等直径导柱导套配合，导柱安装在动模侧，导套压入定模侧，导柱与导套的配合精度为H7/f6，开模合模过程中可以保证动定模的对中精度，避免型芯与型腔发生错位碰伤，延长模具使用寿命。顶出机构采用顶板顶出方案，顶出板与复位杆配合，合模时复位杆先接触定模板，带动顶出板回到初始位置，避免顶杆与型腔发生碰撞。

　　模具的安装边界适配常规注塑机的拉杆间距，定模侧定位圈外径为100mm，与注塑机定模板定位孔间隙配合，动定模的安装螺孔位置匹配标准注塑机模板的T型槽间距，无需额外做安装转接板即可直接上机调试。实际生产过程中，这套模具可以实现连续自动化生产，配合注塑机的自动取件机械手可以完成无人化作业，单模次成型一件塑料杯制品，成型后的杯体飞边控制在0.02mm以内，无需过多后处理工序即可直接进入包装环节。设计时还考虑了模具的维护便利性，型腔与型芯均采用镶件式结构，当出现局部磨损或者需要更换不同杯型规格时，仅需更换对应的镶件即可，无需重新制作整套模架，降低了后续的改模与维护成本。模架采用标准模架加工，各模板的平行度、垂直度公差控制在0.02mm/100mm以内，保证模具开合模动作顺畅无卡滞，锁模时分型面贴合紧密，无飞边溢料问题。针对塑料杯的杯口边缘结构，在分型面位置做了专门的封胶面设计，封胶面宽度设置为8mm，保证锁模时封胶可靠，同时避免杯口出现多余的胶边，减少后续修剪工序的工作量。
