多层板结构塑料注射成型模具

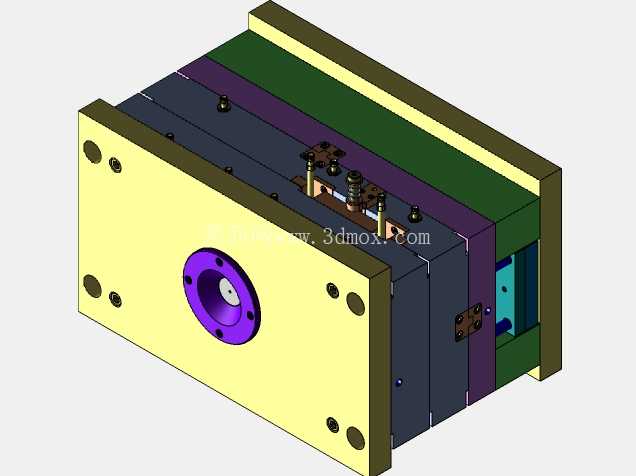

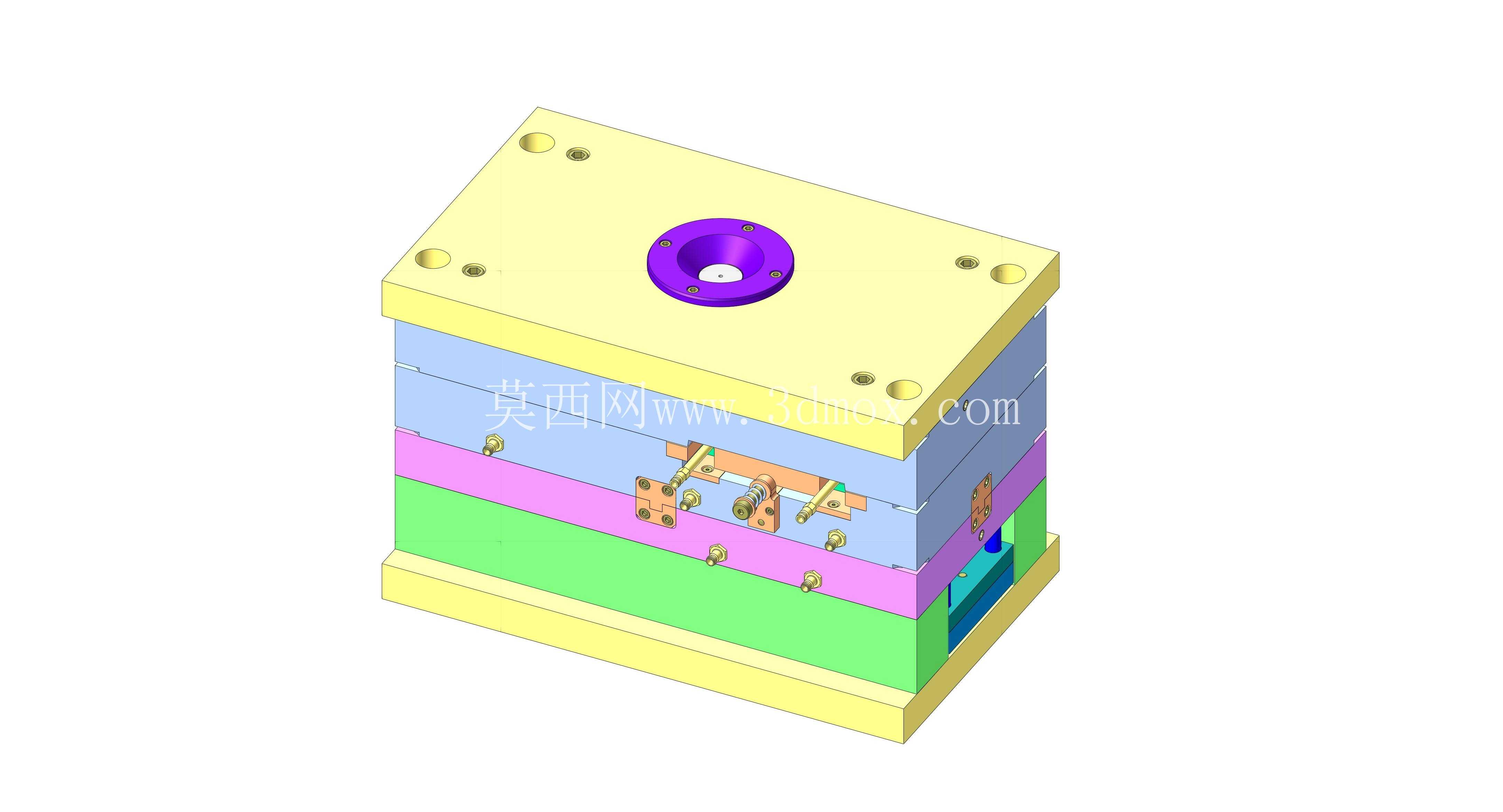

　　这套塑料注射成型模具，主要面向中小型热塑性塑料零部件的批量注射成型生产场景，常见于消费电子外壳、家电结构件、日用塑料配件的量产环节，适配常规卧式注射机的安装接口，可直接匹配对应锁模力规格的设备完成上模调试。从结构分层来看，模架采用标准叠层式多板设计，最上层为定模固定板，中心开设主流道衬套安装孔，紫色衬套为标准浇口套，直接对接注射机喷嘴，承受注射过程中熔融塑料的高速冲击与保压压力，周边均匀分布的内六角螺钉孔用于将定模部分锁紧固定在设备定模安装板上，孔位排布符合通用模架安装尺寸规范，可适配多数同规格注射机的T型槽安装间距。定模板与定模固定板之间设置定位销孔，保证合模过程中定模部分的同轴度，避免浇口偏心导致的进料不均问题。

　　中间分层的彩色模板分别对应定模镶件固定板、流道推板、动模镶件固定板、支承板，不同板件之间通过导柱导套实现精准导向，导套采用自润滑铜套材质，可承受长期反复合模的磨损，保证模具开合模过程中无卡滞、错位。侧向的斜导柱与滑块机构用于成型塑料件的侧凹、侧孔特征，滑块上设置锁紧楔，合模状态下锁紧楔贴合滑块背面，承受注射过程中型腔对滑块的侧向推力，避免滑块后退导致的塑件飞边、尺寸超差问题；滑块上的耐磨板采用淬火钢材制作，可单独更换，降低长期生产后的维护成本。

　　动模部分设置顶出机构，顶杆排布对应塑件的加强筋、凸台位置，保证顶出过程中塑件受力均匀，无顶白、顶穿缺陷，顶出板与动模底板之间设置复位杆，合模时复位杆先接触定模分型面，带动顶出机构提前复位，避免顶杆与定模镶件发生碰撞。最下层的动模固定板通过压板锁紧在注射机动模安装板上，中心设置顶棍孔，对接设备的液压顶出杆，传递顶出力。整套模具的冷却水道沿各层模板的型腔、型芯周边排布，采用环形回路设计，保证成型过程中型腔各区域温度均匀，减少塑件因冷却不均产生的翘曲、缩痕缺陷，水道接口采用标准水管接头，可直接对接车间常规冷却水循环系统。

　　设计过程中，分型面的选择避开了塑件的外观面，将飞边产生位置设置在塑件非外观的装配边缘，后续可通过简单的修剪工序去除，不影响成品外观质量；浇注系统采用平衡式流道设计，多腔进料时可保证各型腔同时进料，填充一致性好，减少不同模腔塑件的尺寸差异。模架的闭合高度、开模行程均匹配对应吨位注射机的参数范围，安装时无需额外加装垫板即可满足设备的最小模厚要求，吊环孔设置在模架两侧的重心位置，方便模具吊装转运时保持平衡，避免吊装过程中模板倾斜磕碰导柱、镶件等精密部件。
