塑料不倒翁注塑成型模具结构设计

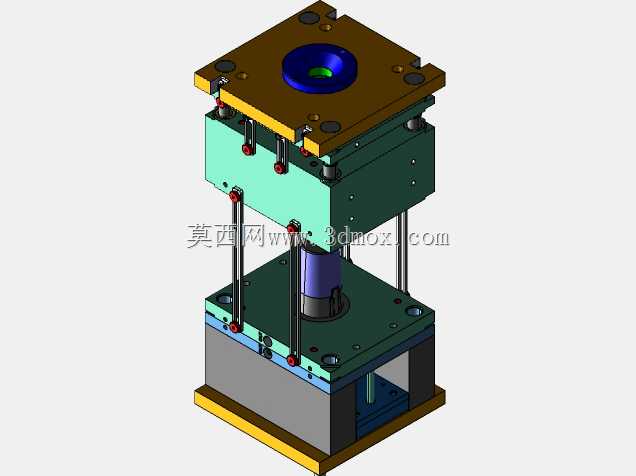

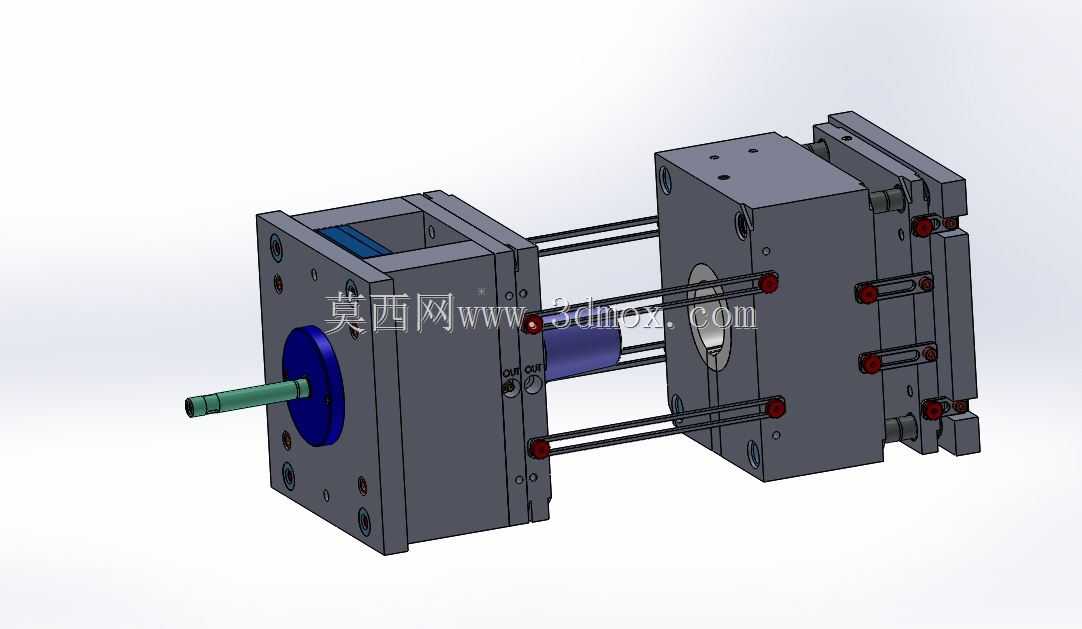

这套模具针对ABS材质不倒翁制品的成型需求开发，日常应用场景覆盖玩具生产、日用塑料制品加工车间的注塑工序，直接安装在对应吨位的卧式注塑机上完成批量注塑作业，一模出一件的腔数配置适配中小批量的生产排程，也方便后期针对制品外观做细节调整时减少模腔修改工作量。从结构设计逻辑来看，进胶方式选用直接三点进胶，能让熔融的ABS料流在型腔内填充更均衡，避免不倒翁这类弧面薄壁制品出现填充不足、熔接痕明显的问题，同时三点进胶的浇口残留位置选在制品底部非外观面，后续修边工序的工作量能大幅降低。模具的整体安装边界适配常规卧式注塑机的拉杆间距，模架采用标准两板模结构搭配导柱导套精密导向，开模时动定模沿导柱滑动分离，内置的顶出机构能在开模行程到位后平稳将成型后的不倒翁制品从动模型腔推出，不会顶伤制品弧面外观。设计过程中重点考虑了不倒翁制品的弧面成型精度，型腔部分做了针对性的抛光处理，保证成型后制品外表面光滑无划痕，不需要额外做大面积表面后处理；冷却水路围绕型腔环形布置，能让ABS料在型腔内均匀冷却定型，减少制品因冷却不均产生的翘曲变形，保证不倒翁底部配重安装位的尺寸精度，避免后期装配配重块后出现重心偏移、无法实现不倒功能的问题。模具的侧向无复杂抽芯结构，整体结构紧凑，日常生产中的维护保养难度较低，动定模的拆分间隙控制在合理范围，既不会出现飞边溢料的问题，也能保证开模合模动作顺畅，适配常规注塑工艺参数下的连续生产作业，针对ABS材料的成型温度、注射压力范围做了模腔承压校核，能承受注射过程中的料流冲击，长期生产也不容易出现模腔变形的问题。
