4300kg级工业车辆电动绞盘结构设计

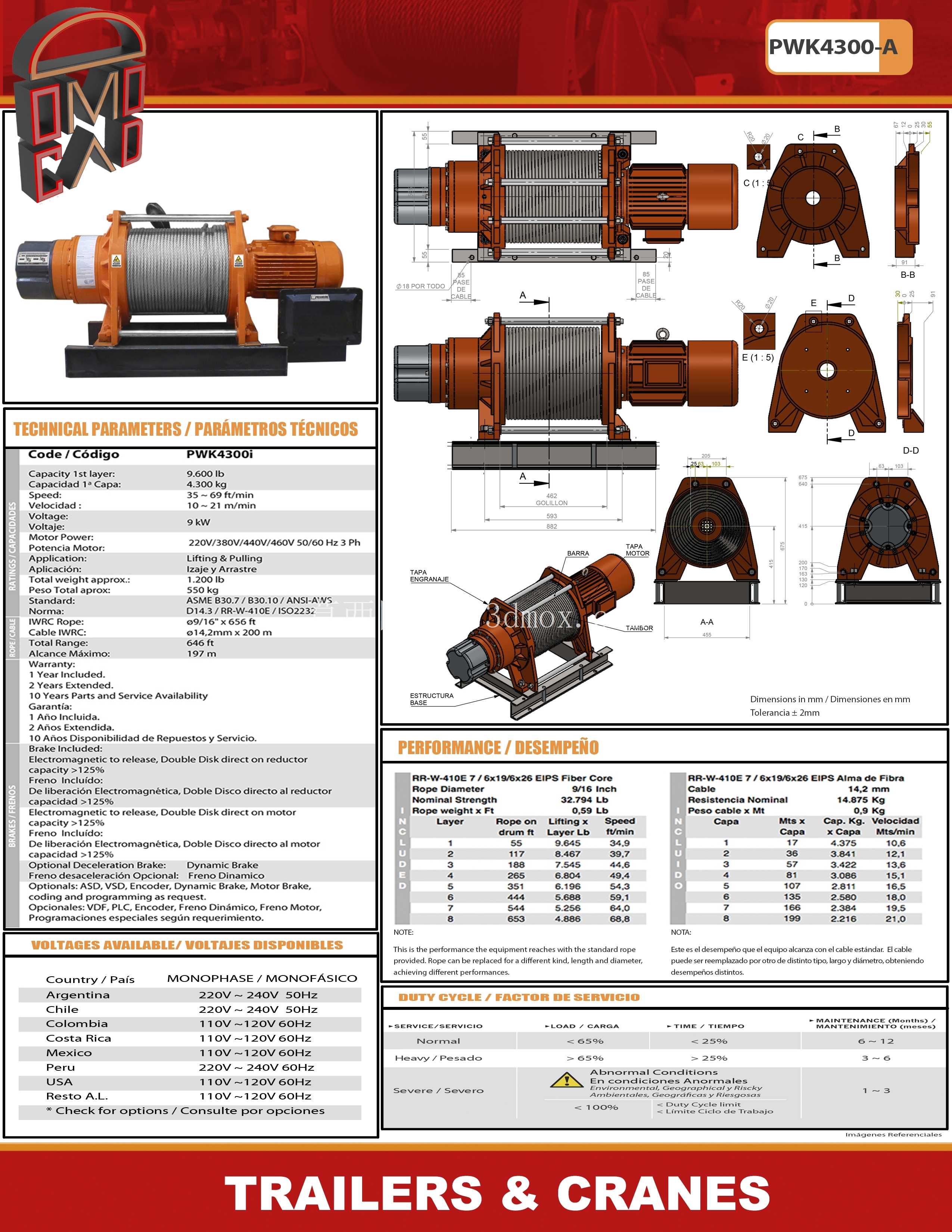

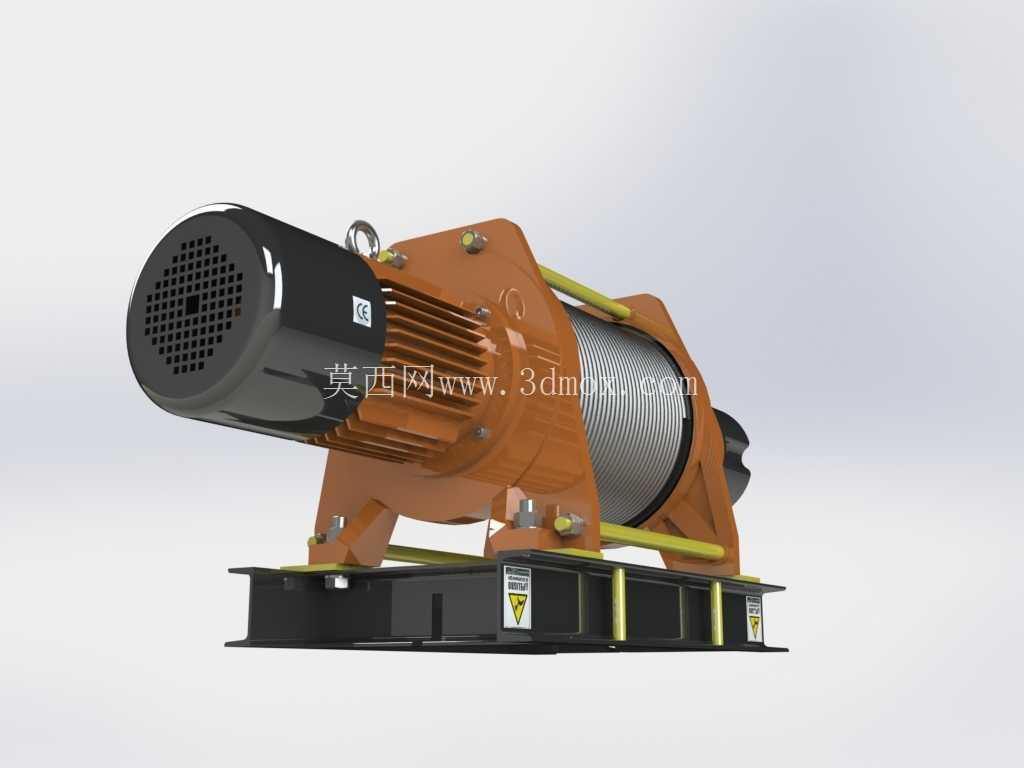

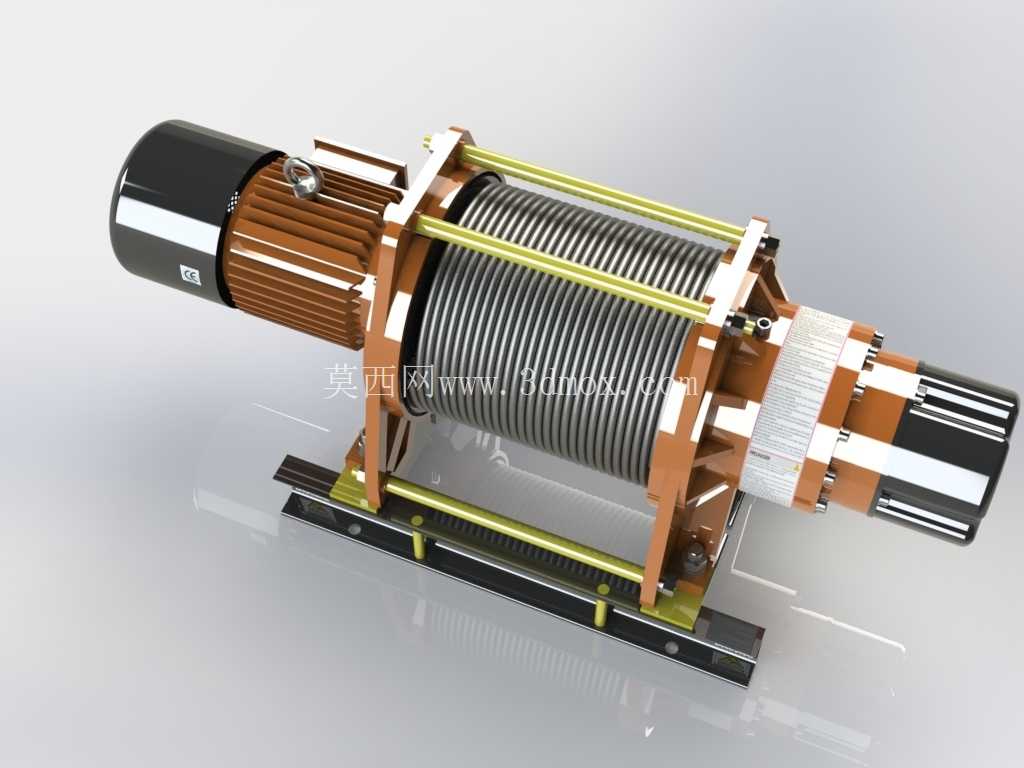

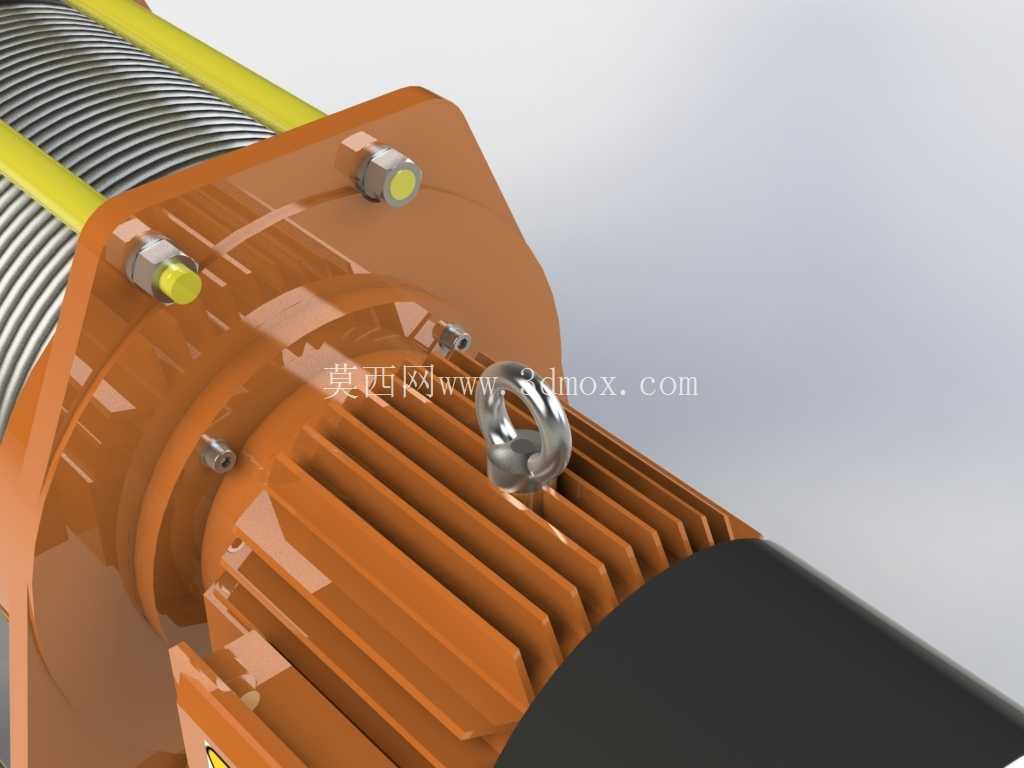

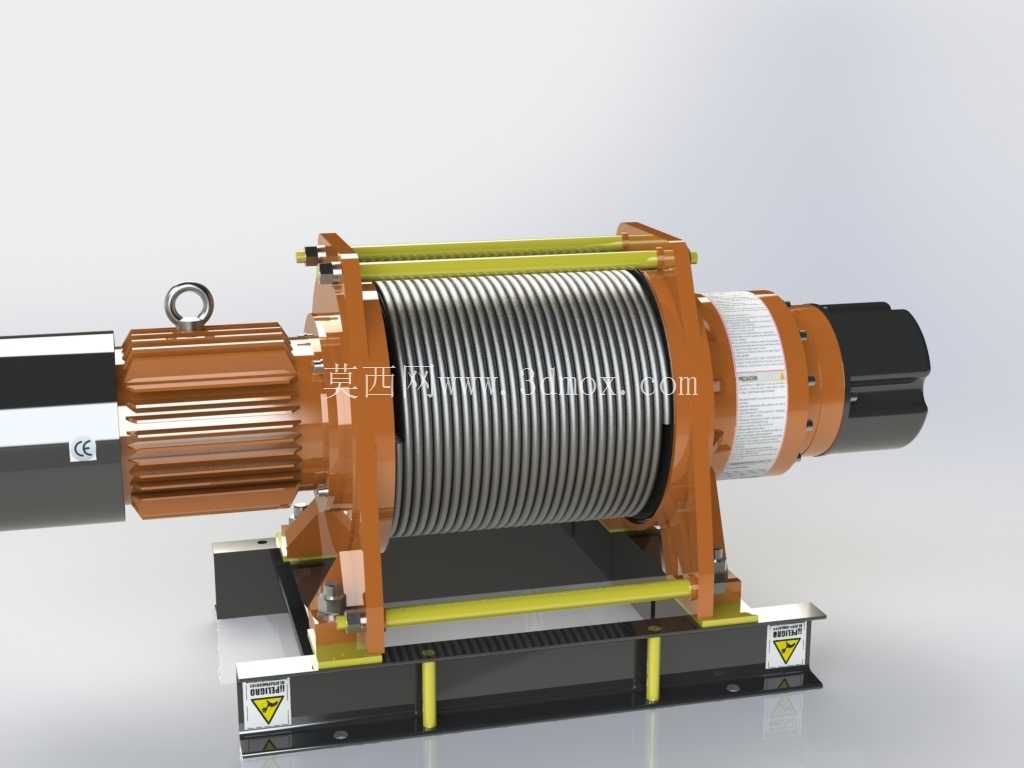

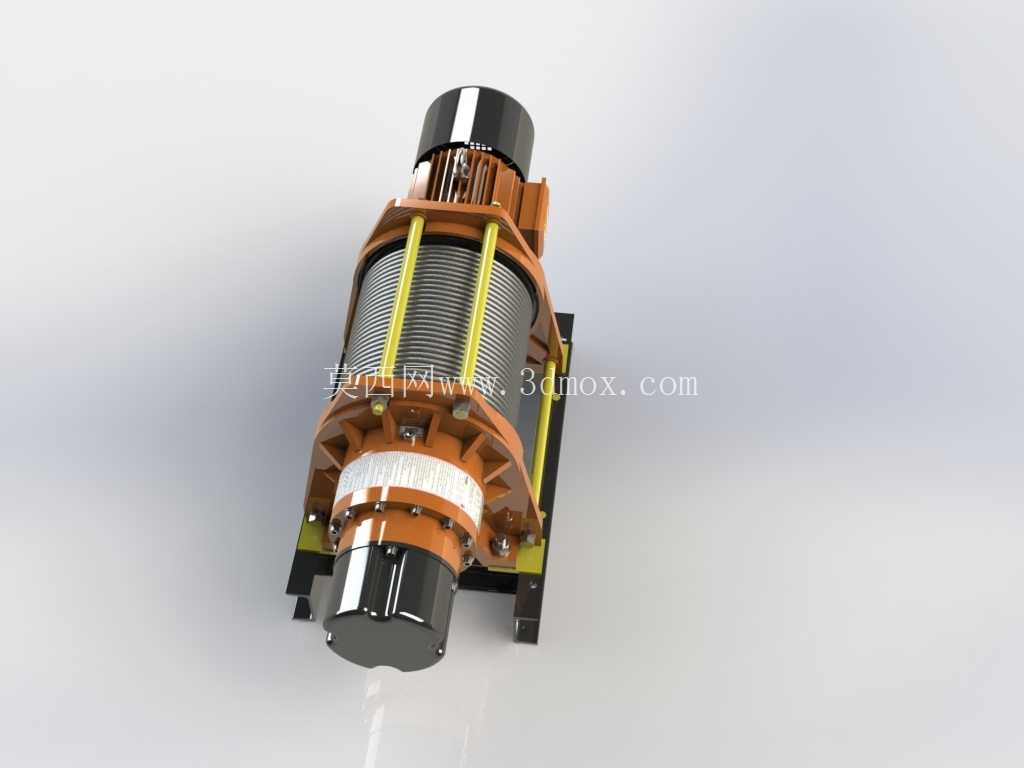

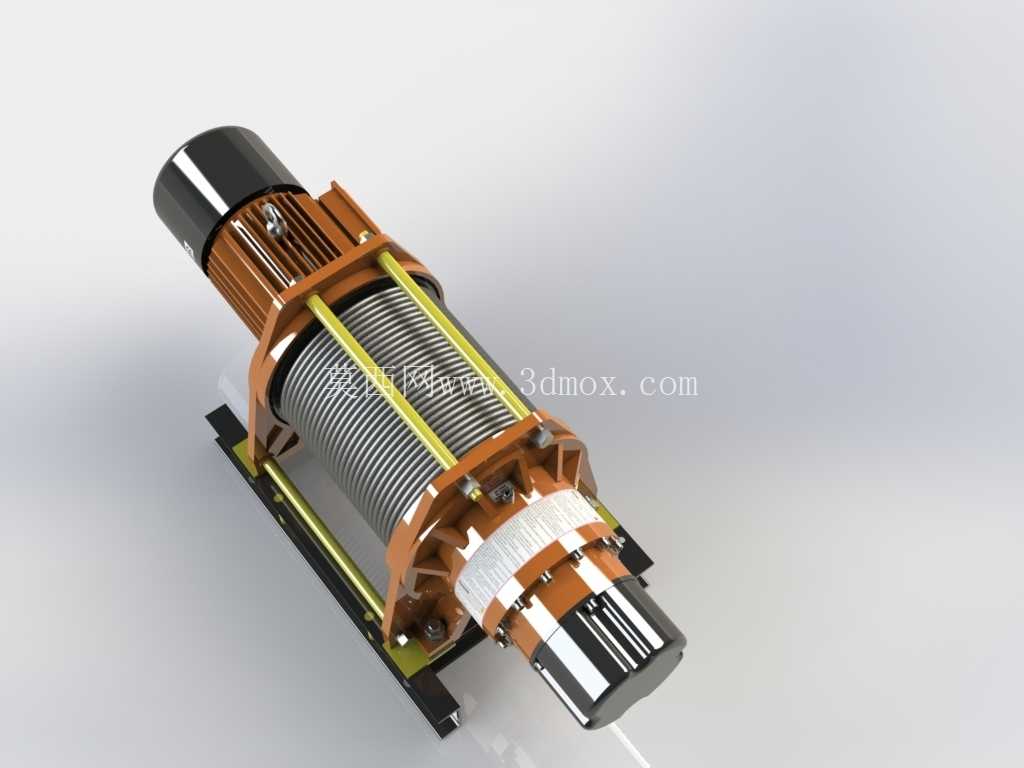

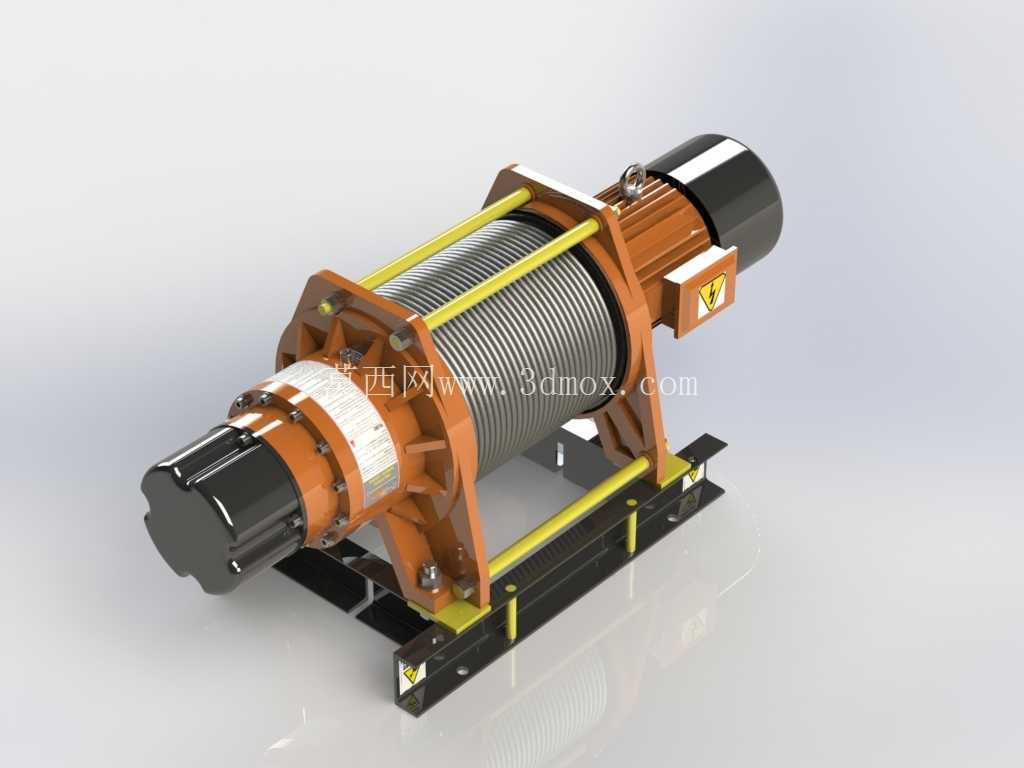

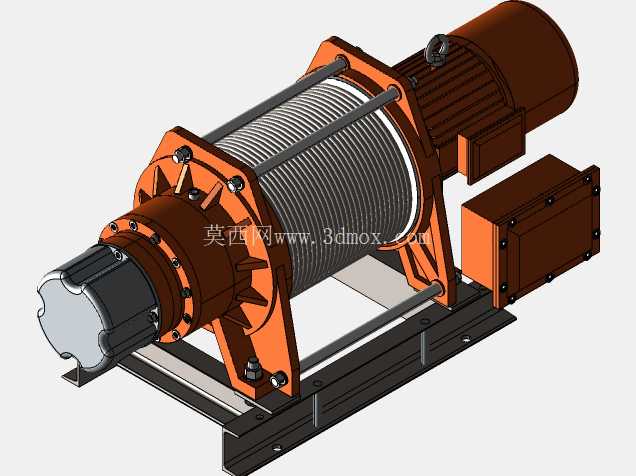

　　这款额定载荷4300kg的工业车辆绞盘，主要适配重型拖车、工程起重作业车辆的车载牵引与起重场景，在户外救援、设备转运、厂区重物移位、工程现场物料拖拽等工况下承担核心动力输出作用，区别于民用越野车型搭载的小载荷绞盘，该款绞盘从结构强度、制动可靠性、动力冗余上都针对工业级连续作业需求做了针对性优化。从整体结构布局来看，绞盘采用驱动电机、减速机构、卷筒、制动组件同轴串联的布置形式，驱动端采用卧式安装的异步电机提供动力输出，电机端集成散热筋结构，可满足长时间大负载作业下的散热需求，避免连续拖拽过程中电机过热导致的动力衰减或绝缘失效。

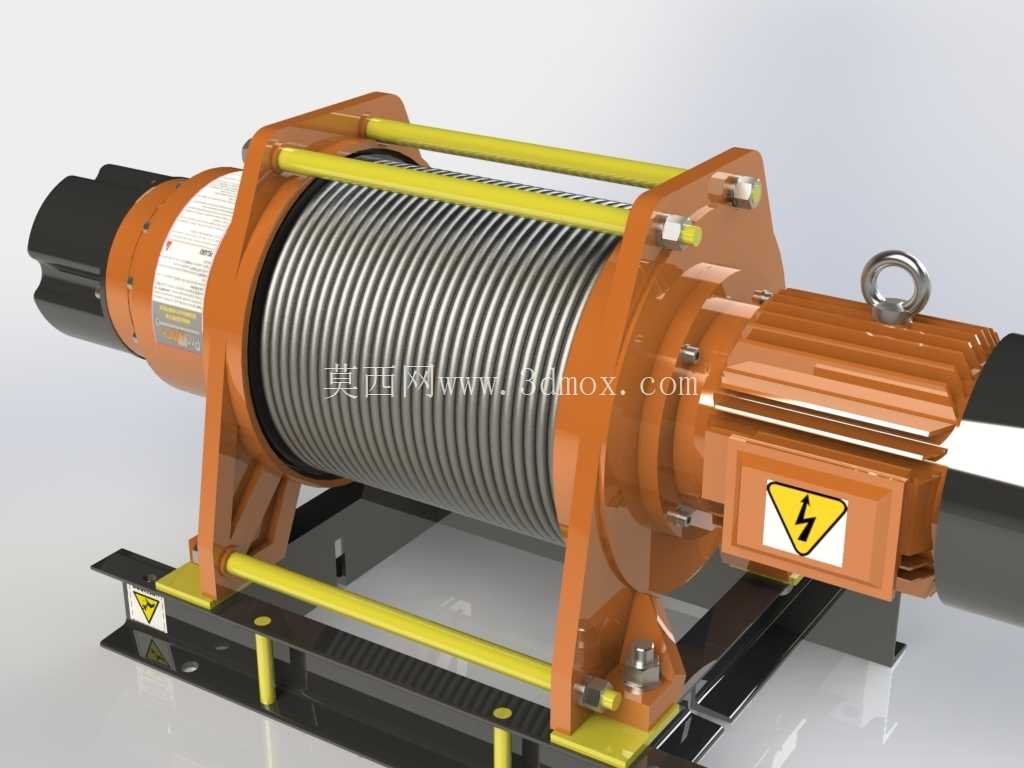

　　卷筒部分采用多层缠绕的绳槽设计，可适配不同直径的钢丝绳或合成纤维牵引绳，绳槽的导程经过精确计算，可保证绳索在收放过程中排列整齐，避免乱绳、咬绳现象导致的绳索磨损加剧，延长牵引索的使用寿命。卷筒两侧的挡边高度按照最大容绳量的1.2倍设计，可防止满绳状态下绳索从卷筒侧边脱出，提升作业过程的安全性。减速机构布置在电机与卷筒之间，采用多级行星齿轮减速结构，在有限的径向尺寸内实现大传动比，将电机的高转速低扭矩输出转化为卷筒端的低转速大扭矩输出，行星齿轮的均载设计可保证各齿轮副受力均匀，避免偏载导致的齿面点蚀、断齿等失效问题，同时减速箱壳体采用高强度铸铁材质，兼具刚性与减震性能，可承受大负载牵引时的冲击载荷。

　　制动组件集成在减速机构末端，采用常闭式电磁制动结构，断电状态下自动锁止卷筒，可在牵引作业中途停机、动力意外中断时牢牢锁止载荷，防止重物下坠或牵引索回溜引发安全事故，制动摩擦片采用耐磨耐高温的复合材料，可满足频繁启停、大负载制动下的磨损要求，制动扭矩按照额定载荷的1.5倍做冗余设计，保证极端工况下的制动可靠性。安装底座采用分体式铸造结构，两个对称布置的安装支座通过螺栓与主机架连接，支座上的安装孔采用长圆孔设计，可适配不同车型的安装孔位偏差，降低安装时的对位难度，底座与卷筒组件之间设置有调心垫片，可补偿安装面的平面度误差，避免卷筒轴承受附加弯矩导致的轴承早期损坏。

　　从安装边界来看，绞盘整体采用卧式安装姿态，轴向总长度可适配多数重型拖车的前置安装架、工程车辆的车尾起重支架的安装空间，径向尺寸控制在合理范围内，不会超出车辆的外廓尺寸限制，同时卷筒的出绳方向可根据安装位置调整导向轮组件，实现水平牵引、垂直起吊等不同方向的作业需求。在功能设计上，该绞盘可配合电控系统实现绳索的收放调速、载荷过载保护、行程限位等功能，过载保护装置可在牵引载荷超过额定值1.1倍时自动切断动力输出，避免电机过载烧毁或结构件过载变形，行程限位装置可在绳索收放到极限位置时自动停机，防止过卷、过放导致的结构损坏。导向架部分设置有绳索排绳机构，可在绳索收放过程中自动引导绳索均匀排列在卷筒上，即使在大角度偏拉的工况下，也能保证绳索排列整齐，不会出现局部堆绳导致的卷筒受力不均问题。绞盘的外露金属部件均做了防腐涂层处理，可适应户外雨天、扬尘、盐碱等恶劣作业环境，电机与减速箱的连接部位设置有多重密封圈，可防止雨水、粉尘进入箱体内部，润滑脂采用耐高低温的极压锂基脂，可在-20℃到60℃的环境温度范围内正常工作，满足不同地域、不同季节的作业需求。从结构建模的角度来看，该模型完整还原了绞盘的所有零部件细节，包括电机的散热筋、接线盒、端盖螺栓，减速箱的分型面、油标、放油孔，卷筒的绳槽、挡边、固定绳头的压绳块，安装底座的加强筋、安装孔、定位销孔等细节，所有配合面的尺寸公差、装配关系都按照实际工程要求设置，可直接用于结构受力分析、安装干涉检查、作业工况模拟等工程场景，也可作为车载起重设备选型、改装设计的参考模型，帮助设计人员快速完成安装布局设计、动力匹配计算等工作，减少重复建模的工作量。
