多关节彩色工业机械臂三维结构设计

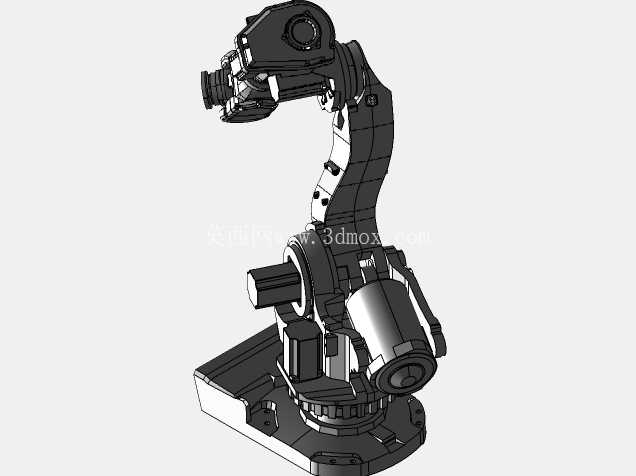

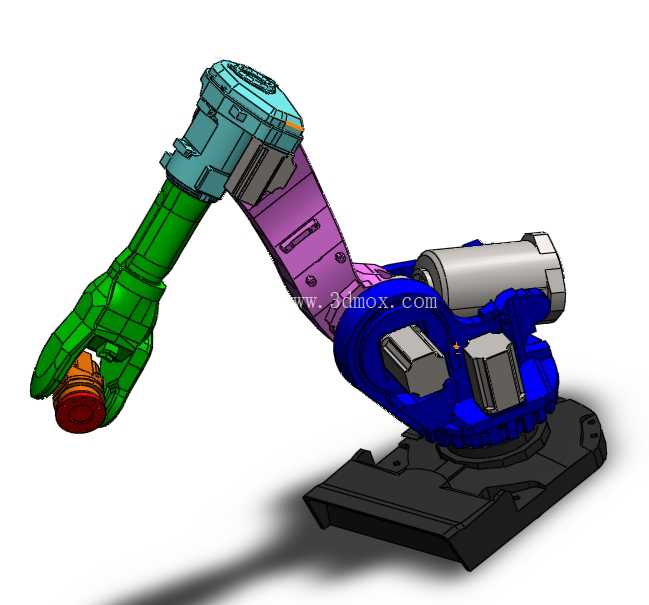

　　这款六轴串联式工业机械臂的结构设计，首先从末端执行端的负载适配逻辑出发，末端法兰预留了标准的气动夹爪安装接口，可适配夹持、吸盘、焊枪等多种作业末端，能够覆盖3C电子装配、汽车零部件上下料、铸造件去毛刺、小型工件码垛等常见的工业作业场景。从结构布局来看，底座采用了大接触面积的方形安装法兰，安装孔位按照通用工业机器人的安装标准排布，固定时可通过膨胀螺栓直接固定在混凝土地面，也可通过转接板安装在行走轴或者设备机架上，底座内部预留了伺服电机与谐波减速器的安装腔体，腰座回转关节采用交叉滚子轴承作为回转支撑，能够承受大偏载力矩，避免臂身伸展时出现倾覆风险。大臂与腰座的连接关节、小臂与大臂的连接关节均采用了中空走线的结构设计，所有的动力线缆与信号线缆都从关节内部的中空通道穿过，既避免了臂身运动过程中线缆与外部设备发生剐蹭，也减少了线缆反复弯折导致的疲劳损坏，提升设备长期运行的可靠性。腕部的三个关节采用了紧凑化的堆叠设计，将末端三个回转自由度的驱动部件尽可能向小臂方向集中，降低末端的运动惯量，提升末端的响应速度与运动精度，末端重复定位精度可控制在±0.08mm范围内，能够满足精密装配类作业的精度要求。

　　从设计思路上，这款机械臂的各段臂长经过了运动学仿真优化，工作半径覆盖1.2米的作业范围，在最大伸展位置的额定负载可达5kg，完全满足中小负载的作业需求，各关节的运动范围都设置了机械硬限位与软件限位的双重保护结构，避免关节超程导致的设备损坏。臂身的外壳采用了分块式的钣金覆盖件设计，既能够对内部的传动部件、线缆起到防护作用，也方便后期维护时快速拆卸，对内部的减速器、电机进行检修更换。关节处的密封结构采用了迷宫式密封加橡胶密封圈的组合设计，能够阻挡车间内的粉尘、切削液进入关节内部，适配铸造车间、机加工车间等相对恶劣的作业环境。

　　在安装边界上，底座的安装平面平面度要求控制在0.2mm以内，安装时需要保证底座的水平度，避免臂身运动过程中因为安装倾斜导致的附加力矩，加剧关节轴承的磨损。设备的重心在完全收拢状态下位于底座中心位置，固定时不需要额外加装配重块，降低了安装的复杂度。各关节的传动结构采用伺服电机搭配谐波减速器的传动方案，传动间隙小、传动效率高，能够实现平滑的运动轨迹控制，可适配点位运动、连续轨迹运动等多种运动控制模式，既可以完成固定点位的上下料、搬运作业，也可以完成连续轨迹的涂胶、焊接、打磨类作业。

　　从结构细节来看，各关节的连接法兰都设计了定位止口，装配时能够快速实现同轴度定位，降低装配难度，提升装配精度，臂身内部预留了气动管路的走管通道，末端执行器的气动管路可以和线缆一同从中空结构走到底座侧的气源接口，不需要在臂身外部走管，整体外观更加整洁，也避免了外部管路剐蹭带来的故障风险。这款机械臂的结构设计充分考虑了通用工业场景的适配性，没有针对单一行业做特殊化设计，能够通过更换不同的末端执行器快速适配不同的作业需求，对于设备集成商来说，可以直接基于该结构进行二次开发，搭配对应的控制系统就可以快速搭建自动化工作站，大幅缩短项目的开发周期。在结构强度校核阶段，各段臂身的铸件结构都经过了有限元受力分析，在最大负载、最大伸展的极限工况下，臂身的最大变形量控制在0.15mm以内，不会因为臂身变形影响末端的作业精度，同时在保证结构强度的前提下，尽可能优化了臂身的壁厚，降低了整体设备的重量，减少了关节驱动的负载，提升了设备的运动速度。
