汽车车门装配悬挂式助力操作机械手

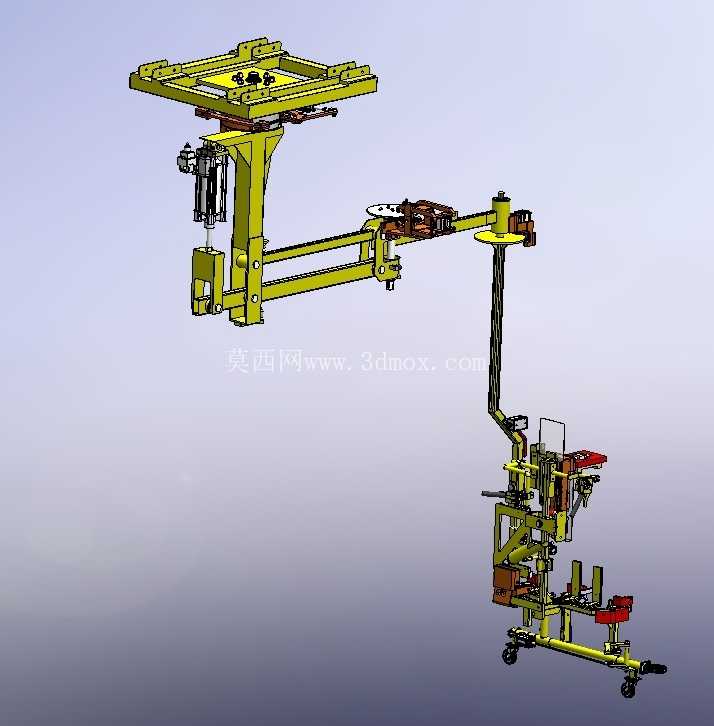

这套助力机械手主要面向汽车整车焊装、总装车间的车门分装与上线装配工位，解决传统人工搬运车门时劳动强度大、定位精度差、易磕碰工件漆面的痛点。整套设备采用顶部悬挂安装形式，上部框架适配车间常见的钢结构吊挂梁或者KBK轻型轨道安装，安装时需要预留顶部吊挂点的承重冗余，单吊挂点额定载荷需覆盖整套设备自重加上最大夹持工件重量的1.5倍安全系数，上部回转支承可实现360度水平回转，覆盖工位周边半径2.5米内的操作范围，适配不同工位布局的作业半径需求。

设备的主臂采用平行四边形连杆结构，这种结构的核心优势是在臂架伸缩、俯仰过程中，末端夹持机构始终保持水平姿态，不会因为臂架角度变化导致工件倾斜，避免车门在转运过程中滑落或者磕碰。臂架内部集成了气动平衡回路，可根据夹持工件的重量实时调整平衡力，操作人员仅需施加极小的操作力即可带动工件完成升降、平移、回转动作，大幅降低长时间重复作业的劳动强度，平衡行程覆盖0到800毫米的垂直升降范围，满足从料架取件到车身安装位的高度差适配需求。

末端夹持机构针对汽车车门的外形特征做了仿形设计，夹持点对应车门内板的工艺定位孔与加强筋位置，避免夹持时接触车门外观面，夹持块采用聚氨酯包胶材质，接触硬度控制在邵氏60度，既保证夹持摩擦力足够，又不会压伤车门漆面或者造成钣金变形。末端手腕部分设置了三个自由度的回转调节，可实现车门沿X、Y、Z三个轴向的小角度微调，微调量覆盖正负15度范围，方便装配时对准车门铰链的安装螺栓孔，降低对位操作的难度，提升装配效率。

整套设备的气路控制元件全部集成在臂架内部的走线槽内，避免管线外露造成的剐蹭风险，操作手柄设置在末端夹持机构的握持位置，集成了夹持松紧、升降锁止、回转解锁的控制按钮，操作人员握持手柄时可单手完成所有操作动作，不需要额外伸手触碰其他控制元件，符合人机工程学设计要求。臂架的各个铰接位置都设置了自润滑轴承，日常维护时仅需定期检查轴承间隙与气路密封性即可，不需要频繁加注润滑脂，降低设备运维的工作量。

在安装边界方面，设备顶部吊挂框架的外形尺寸适配标准KBK轨道的安装间距，安装后设备最低点距离地面的净空高度不低于2.2米，满足车间安全通道的通行高度要求，臂架完全收回时的横向占用宽度不超过1.2米，不会占用过多的工位侧向空间，适配狭窄工位的安装需求。设备的气动系统预留了标准气源接口，适配车间常规0.5到0.7兆帕的压缩空气气源，不需要额外配置增压设备，接入车间现有气源即可投入使用。

从实际应用场景来看，这类助力机械手除了汽车车门装配之外，也可通过更换末端夹持夹具，适配汽车翼子板、引擎盖、后备箱盖等其他大型覆盖件的搬运与装配作业，夹具更换采用快插式连接结构，更换时间不超过10分钟，可快速切换不同工件的作业需求，提升设备的工位适配性。设备的所有结构件都采用有限元仿真做了刚度校核，在最大载荷工况下臂架末端的变形量不超过2毫米，保证转运过程中工件的姿态稳定，不会因为臂架变形导致定位偏移。回转位置都设置了可调式阻尼结构，可根据操作习惯调整回转阻力，避免臂架在空载状态下出现随意滑动的问题，提升操作的平顺性。
