双法兰可调式万向连接支撑座结构

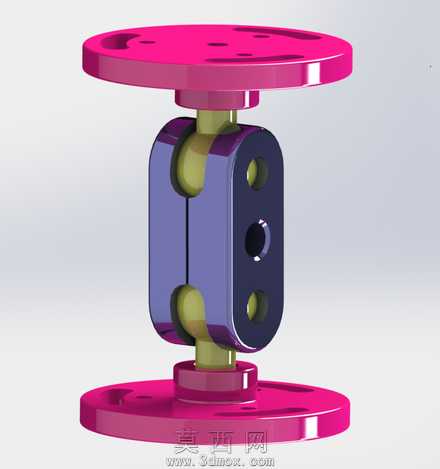

本作品为一款双法兰式万向可调支撑连接结构，采用三维建模软件完成全参数化设计，整体结构由上下两组法兰安装盘、中部铰接连接块、中心转轴销轴三部分构成。建模过程中首先对上下法兰盘进行参数化草图绘制，盘面均匀分布多组安装沉孔与定位通孔，法兰边缘做圆角过渡处理，避免应力集中，同时保证安装贴合面的平面度公差符合装配要求。中部连接块采用分体式对称结构设计，两侧块体通过销轴铰接，可实现一定角度范围内的万向偏转调节，块体上预留多组定位销孔，可在调整至目标角度后穿入紧固件完成锁止，保证支撑结构的刚性。材质设计上，上下法兰盘采用亮面玫红色工程塑料材质，渲染时添加高光泽度反射属性，模拟耐磨尼龙的表面质感；中部连接块采用深蓝色哑光金属材质，添加细微磨砂纹理，表现铸钢件的厚重质感；中心销轴采用军绿色哑光工程塑料材质，区分不同功能部件的同时，提升整体视觉层次感。设计思路围绕可调节支撑场景展开，该结构可应用于需要小角度偏转补偿的设备支撑工位，上下法兰可分别通过螺栓固定在两个存在角度偏差的安装面之间，通过中部铰接结构自适应调整角度，锁止后可稳定传递支撑载荷，相较于固定式支撑座，可降低安装面的加工精度要求，适配更多非标准安装场景。建模过程中对所有配合面做了间隙公差预留，保证铰接部位转动顺畅无卡滞，同时对所有棱边做倒角处理，避免装配过程中划伤操作人员，整体结构紧凑，受力路径清晰，各部件均可单独拆分加工，具备良好的工艺可行性。渲染阶段采用柔和的影棚布光，突出各部件的材质差异与结构轮廓，清晰展现内部铰接配合关系，便于直观理解结构的调节原理与装配逻辑。
