滚珠丝杠配套HM20-80电机安装支座

在直线传动模组、非标自动化输送设备、精密机床进给轴的结构搭建中，电机与滚珠丝杠的同轴度衔接一直是影响传动精度、运行寿命的核心环节，这款HM20-80电机支架正是针对该衔接需求设计的一体式安装构件。从实际应用场景来看，这类支座广泛出现在桌面级点胶设备的X/Y轴传动端、小型数控雕刻机的Z向进给单元、锂电池叠片设备的推料模组中，承担着伺服电机或步进电机的定位承载，同时完成电机输出轴与滚珠丝杠的动力对接，避免悬臂安装带来的轴系挠度问题。

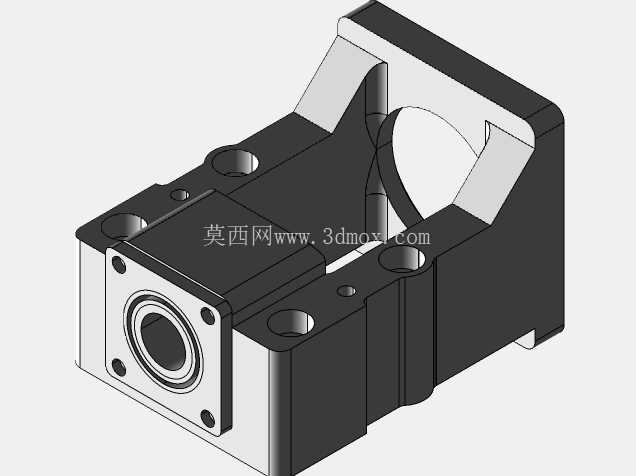

不同于分体式拼接的电机安装座，这款构件采用一体化的铣削成型结构，主体安装面与轴承容纳腔的垂直度在设计阶段就做了公差约束，安装时不需要反复调校电机与丝杠的同轴度，能大幅缩短现场装配的调校周期。结构上前端设置了带四个安装孔的法兰端面，直接匹配BF20规格的丝杠支撑轴承座，端面的通孔位置与轴承座安装孔位完全对应，锁紧后可以保证丝杠支撑端与电机输出轴的同轴度控制在0.02mm以内，减少高速运转时的径向跳动。

支架的上部做了开放式的避让缺口，这个结构并非随意设计，一方面是为了避让电机输出端的联轴器安装空间，方便操作人员在不拆卸电机的情况下完成联轴器锁紧螺丝的紧固操作，另一方面也能减少支架整体的重量，在移动轴系应用中降低运动负载，提升动态响应速度。侧面与底面分布的多组沉头安装孔，分别对应电机本体固定、支架与设备安装底板锁紧的需求，沉孔深度经过精确计算，锁紧螺丝安装后不会突出构件表面，避免与周边运动部件产生干涉。

从安装边界尺寸来看，这款支架的整体宽度适配40/60系列铝型材的安装间距，底面的安装孔距可以直接与常规工业铝型材的T型槽位置对齐，不需要额外加工转接板。前端法兰的中心高与RM2505、RM2510规格滚珠丝杠的中心高完全匹配，搭配对应的梅花联轴器或膜片联轴器，就能完成电机到丝杠的动力传递，不需要额外调整垫片补偿高度差。支架的电机安装端设置了定位止口，止口尺寸适配57/60系列伺服电机、步进电机的前端定位凸台，安装时电机凸台卡入止口后即可自动完成中心定位，避免人工对位产生的偏心误差。

在设计思路上，这款支架摒弃了多余的装饰性结构，所有的几何特征都服务于安装定位与承载需求：腔体内部的加强筋结构沿着受力方向分布，在电机满负载输出扭矩时，能有效抵抗支架的形变，保证轴系的支撑刚度；边角位置做了合理的倒角处理，既避免加工过程中的应力集中，也能防止装配时锋利边角划伤操作人员。针对实际使用中可能出现的积屑问题，支架下部预留了排屑空隙，在金属切削类设备上应用时，加工产生的切屑不会堆积在支架腔体内部，减少日常维护的清理工作量。

从功能特性上看，一体式结构的支架相比拼接式结构拥有更好的抗振性能，在电机高速启停、正反转切换的工况下，不会因为拼接面的间隙产生传动异响，也能避免长期运行后拼接螺栓松动带来的精度衰减。支架的安装孔位都做了锪平处理，保证螺丝锁紧时接触面均匀受力，不会因为安装面的倾斜导致电机轴产生偏角，延长联轴器与丝杠支撑轴承的使用寿命。对于结构设计人员来说，这款支架的三维模型可以直接导入装配体中，不需要重新绘制安装孔位、避让空间等细节，能直接完成传动模组的整体布局校验，检查与周边导轨、拖链、工件夹具的干涉情况，大幅提升设计效率。在设备选型阶段，也可以通过模型的尺寸参数快速确认是否适配现有轴系的安装空间，不需要反复测量实物尺寸，缩短选型验证的周期。
