2000磅绞车滚轮式导缆构件结构设计

在船舶系泊、越野救援、工程起重、林业集材等涉及绳缆收放的作业场景中，导缆构件是直接决定绳缆使用寿命、作业安全系数的核心配套部件，这款适配2000磅载荷级别的滚轮导缆结构，正是针对中小载荷绞车的绳缆导向需求完成的结构设计。从实际作业反馈来看，无滚轮结构的导缆架在绳缆偏角超过15度时，会与金属架体产生硬摩擦，不仅会快速磨断绳缆外层编织纤维，还会因摩擦阻力增大导致绞车负载额外提升15%-20%，极端情况下甚至会出现绳缆卡滞、绞车过载烧损的问题，因此在结构设计阶段，首先围绕低摩擦导向的核心需求确定了多滚轮排布的整体方案。

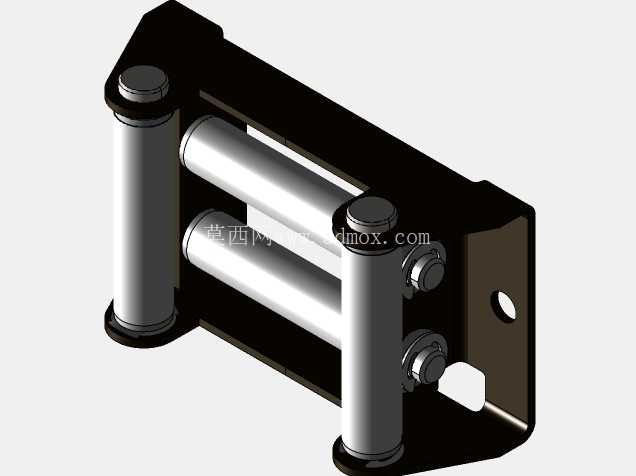

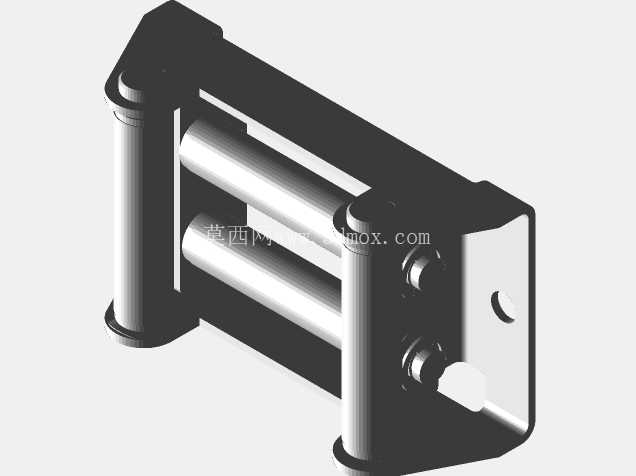

整体结构采用双侧立式安装板搭配横向滚轮组的框架式布局，两块平行的安装板作为整个构件的承载基体，板件上预留的两个同轴安装孔用于和绞车基座或设备安装面完成固定，安装孔的孔位公差按照H7级精度设计，既可以保证装配时销轴顺利穿入，也能避免长期受载后孔位磨损松旷。安装板之间平行布置了三根光滑的圆柱滚轮，滚轮的轴线与绞车卷筒的轴线保持平行，每根滚轮内部都设计了适配销轴的贯通孔，滚轮与固定销轴之间预留了合理的转动间隙，表面做抛光硬化处理，当绳缆从任意角度进入导缆架范围时，都会与至少一根滚轮的圆柱面接触，绳缆收放过程中带动滚轮同步转动，将原本的滑动摩擦转化为滚动摩擦，经实际测算，这种结构可将绳缆导向过程中的摩擦阻力降低80%以上，同时完全避免绳缆与架体硬棱接触造成的割伤、磨损问题。

从安装边界来看，该导缆构件的整体宽度适配主流2000磅级别电动、手动绞车的出线口宽度，安装板的厚度经过载荷校核，可承受绳缆最大破断拉力1.2倍的侧向冲击载荷，不会出现板件变形、滚轮卡滞的问题。在实际选型适配时，需要注意安装面的开孔间距要与导缆架安装孔的中心距保持一致，同时要保证导缆架的出线中心与绞车卷筒的中心高度差控制在5mm以内，避免绳缆长期偏磨滚轮的单侧端面。不同于大吨位船用导缆器的厚重铸钢结构，这款导缆构件在保证结构强度的前提下做了轻量化优化，架体的棱角位置都做了R3以上的圆角处理，既可以避免安装、使用过程中棱角划伤操作人员，也能减少应力集中点，提升构件的抗疲劳寿命。

在功能细节设计上，滚轮的长度覆盖了绞车卷筒的整个排缆宽度，当绳缆在卷筒上左右排缆移动时，滚轮的有效接触长度可以保证绳缆始终落在滚轮面上，不会出现绳缆卡入滚轮与安装板间隙的问题。安装板的外侧端面做了铣平处理，装配时可以与安装面完全贴合，避免长期受载后出现应力集中导致的板件开裂。不同于部分简易导缆架采用的焊接结构，这款导缆构件的所有连接位置都采用销轴可拆卸结构，当某一根滚轮出现磨损、转动卡滞时，可以单独拆下销轴更换滚轮，不需要整体更换整个导缆架，大幅降低了后期维护的成本与难度。

从实际应用场景来看，这款导缆构件除了配套车载越野绞盘使用外，还可以适配小型船用系泊绞车、工程吊装用小型牵引绞车、林业作业的集材绞车等多种2000磅载荷级别的绳缆收放设备，安装时只需要根据设备的出线位置调整固定方式，既可以正装在绞车出线端正前方，也可以根据作业需求侧装在设备架体上，实现不同方向的绳缆导向。在结构建模过程中，所有配合面的尺寸都按照实际机加工工艺要求做了公差标注，滚轮的圆柱面粗糙度要求达到Ra1.6，保证绳缆接触时不会因为表面粗糙勾挂绳缆纤维，销轴的表面做淬火处理，硬度达到HRC40-45，避免长期转动磨损导致间隙过大。

很多现场作业人员容易忽略导缆构件的选型匹配，往往出现绞车载荷选够了，但导缆结构不匹配导致绳缆过早磨损、作业安全隐患增大的问题，这款滚轮式导缆结构的设计初衷，就是在中小载荷绞车的应用场景下，用结构简单、维护方便的设计，解决绳缆导向过程中的摩擦、偏磨问题，在不增加过多结构重量的前提下，提升整个绳缆收放系统的可靠性与使用寿命。建模过程中对所有受力位置都做了有限元校核，当承受2000磅额定载荷的绳缆侧向拉力时，安装板的最大变形量小于0.2mm，滚轮的最大弯曲应力远低于材料的许用应力，完全满足长期重载作业的使用要求。
