适配滚珠丝杠的HM20-80型电机安装支架

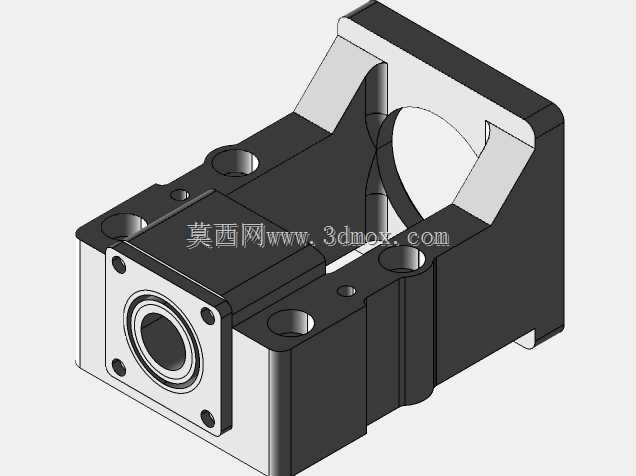

这款HM20-80型电机支架，是直线传动模组、自动化进给单元中核心的配套安装构件，主要应用在数控滑台、精密点胶设备、小型雕铣进给轴、电子组装生产线的直线驱动工位，承担伺服电机或步进电机的定位支撑，同时完成电机输出轴与滚珠丝杠的同轴度衔接，避免传动过程中出现径向偏摆、轴向窜动的问题，保障进给运动的平稳性与重复定位精度。从实际使用场景来看，这类支架常搭配RM2505、RM2510规格的滚珠丝杠，以及BF20型丝杠支撑座配套使用，在3C电子零部件组装、小型数控加工设备、锂电检测分选设备、包装送料机构的直线传动段都有广泛应用，能够在紧凑的设备安装空间内，完成驱动端的刚性固定，减少传动链路的装配误差累积。在功能特性上，该支架采用一体化的弯折承托结构，一侧设置带轴承安装位的电机对接法兰面，法兰面预留对应规格电机的安装螺孔，能够直接与57、60系列伺服或步进电机的前端止口贴合，内置的轴承位可以预装深沟球轴承或角接触轴承，承接丝杠端的径向载荷与部分轴向载荷，避免电机输出轴直接承受径向力，延长电机的使用寿命。支架主体的承托臂采用镂空式结构设计，在保障整体结构刚性的前提下，尽可能降低构件自身重量，同时预留了足够的丝杠穿设与联轴器安装空间，方便装配时调整电机与丝杠的同轴度，也便于后期维护时拆卸联轴器、调整电机位置。从设计思路来看，这款支架在开发阶段充分考虑了传动组件的装配公差累积问题，电机安装法兰面与支架底部的安装基准面采用一次装夹加工成型，保障法兰面与基准面的垂直度公差控制在0.02mm以内，避免电机安装后出现输出轴倾斜，导致丝杠运转卡顿、磨损加剧的问题。支架上的各个安装孔位均做了沉头设计，装配时螺栓头可以完全沉入构件内部，不会突出表面干涉周边其他零部件的安装，适配紧凑化的设备内部布局。在安装边界与尺寸适配方面，该支架的底部安装孔位间距匹配标准20系列直线模组的型材安装槽距，不需要额外做转接板就可以直接固定在铝型材基座或设备安装平板上；电机侧的法兰止口尺寸适配常规60伺服电机的前端定位止口，对接端的内孔尺寸能够容纳20规格丝杠的轴端穿过，搭配对应的梅花联轴器或膜片联轴器，即可完成电机与丝杠的动力衔接。支架的整体外形轮廓做了倒角处理，没有尖锐的棱角，避免装配过程中划伤操作人员，同时构件的壁厚经过受力仿真优化，在电机满负载输出、丝杠承受最大轴向载荷的工况下，支架的形变量控制在0.01mm以内，完全满足精密传动场景的刚性要求，不会因为长期负载出现安装位变形、同轴度失准的问题。
