手持吹风机内部结构剖视三维设计模型

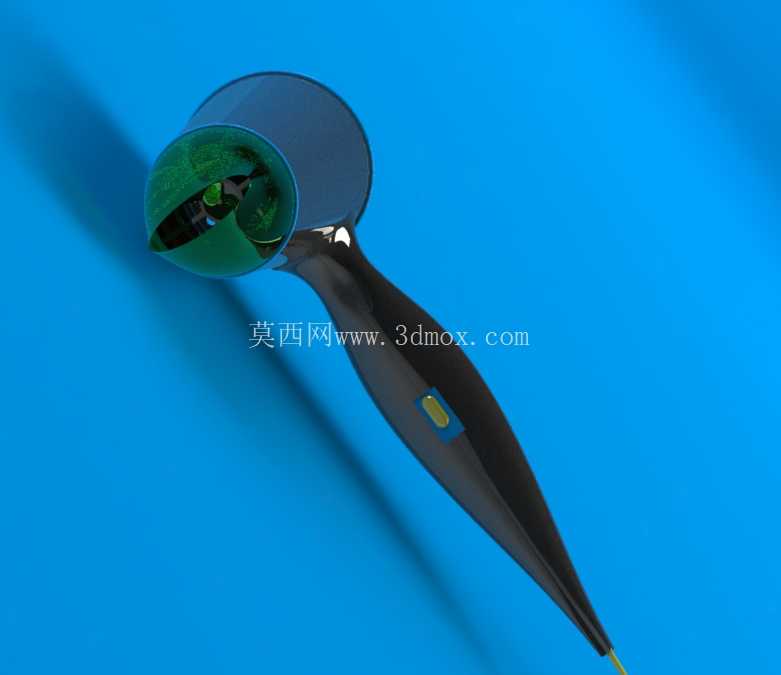

　　日常家用及美发场景中使用的手持吹风机，核心功能是通过电热元件加热气流，配合高速风道输出可控温度的定向气流，完成湿发干燥、美发造型等作业，在民用小家电、专业美发设备领域都有极高的普及度。本次呈现的剖视结构模型，完整还原了手持吹风机从进风端到出风端的全部核心组件排布，没有做外观件的全封闭遮挡，能直观看到内部各功能模块的装配关系与空间占位。从结构布局来看，手柄区域集成了供电走线与控制开关模块，握持段的曲面弧度贴合人手自然握持的姿态，重心落在手柄靠近机身衔接的位置，长时间手持作业时能降低腕部负载，手柄末端设置的挂环结构，可适配日常卫浴、美发工位的悬挂收纳需求，减少台面占用空间。

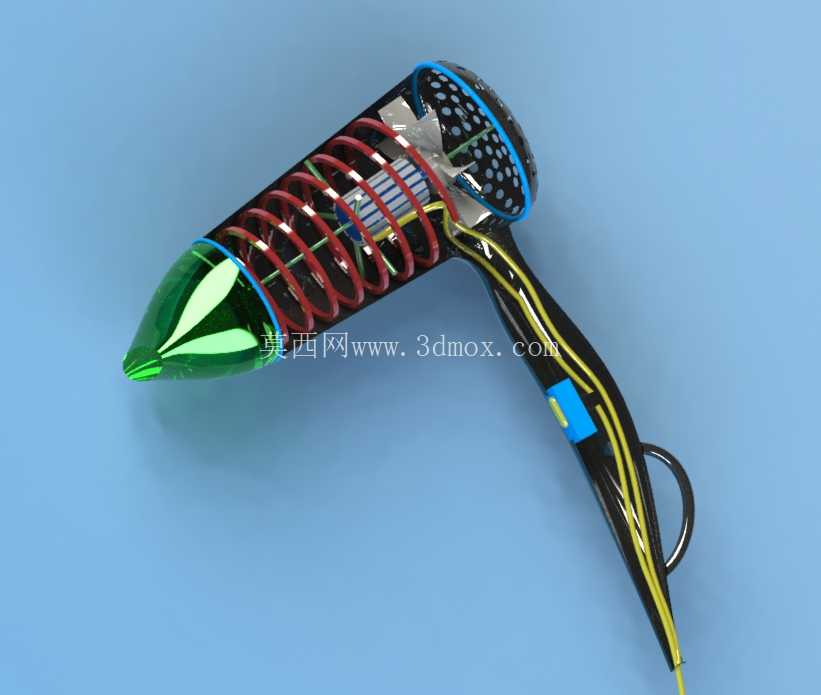

　　机身筒段从进风端到出风端依次排布了进风防护网、驱动电机、风叶组件、螺旋状电热发热架、出风导流结构，进风端的防护网采用密集格栅设计，既可以保证进风通流面积满足风机的进气需求，又能阻挡发丝、大颗粒杂物进入风道内部，避免缠绕风叶或接触电热元件引发安全隐患。螺旋排布的电热丝通过绝缘支架固定在风道中心轴线上，气流从风叶端加压送出后，会均匀穿过电热丝的间隙完成热交换，避免局部气流温度过高导致的出风温度不均问题，出风端的导流结构做了收束设计，能将加压加热后的气流以更集中的形态送出，提升干发或造型时的气流利用率。

　　设计过程中需要重点考量各组件的安装边界：机身筒段的内径需要同时容纳风叶旋转外径、电热架的固定尺寸，预留足够的气流流通间隙，避免风叶旋转时与筒壁、电热支架发生运动干涉；手柄与机身的衔接位置需要做走线空间的预留，供电线路从手柄内部延伸至电机、电热元件、控制开关的路径要避开高温区域，同时做绝缘防护结构的设计，避免长期使用过程中线路老化引发的故障。从实际应用的结构验证角度，这类剖视模型可用于小家电结构设计阶段的装配校验，确认各零部件的装配顺序是否合理，维修拆解时的操作空间是否充足，比如电热元件更换、电机维护时，是否可以在不破坏核心壳体结构的前提下完成组件拆装；也可用于产品原理展示场景，直观呈现吹风机的气流走向与加热逻辑，帮助设计人员优化风道的风阻参数，在保证出风量的前提下降低电机的运行负载，提升整机的能效表现。

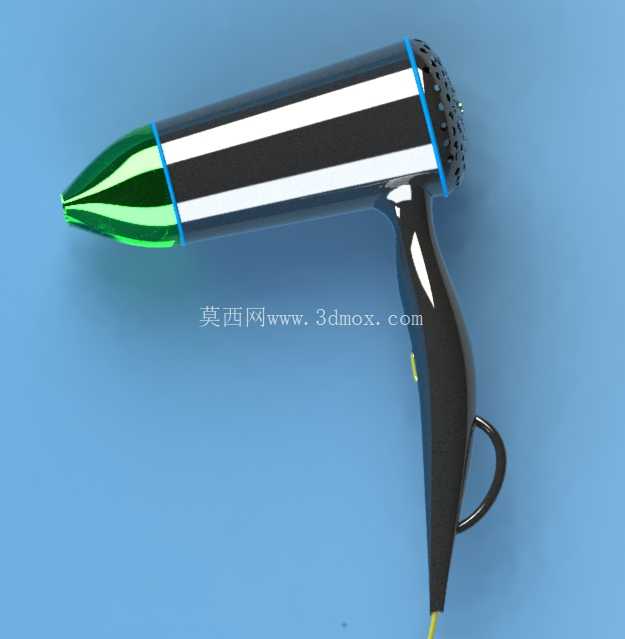

　　结构设计时还需要考虑整机的配重平衡，电机作为重量占比较高的组件，布置位置靠近手柄与机身的衔接处，能避免整机重心过于靠前导致的握持疲劳，电热架的固定结构采用耐高温的绝缘材质，既可以保证电热丝的位置稳定，不会在气流冲击下发生形变移位，又能隔绝电热丝的热量向机身壳体传递，避免外壳温度过高影响握持体验。出风端的绿色透明结构为出风嘴的示意结构，实际量产时可根据使用需求更换集风嘴、散风嘴等不同配件，模型中预留了出风端的标准安装接口尺寸，可适配不同类型的风嘴配件，拓展产品的使用场景，满足直发造型、卷发造型、快速干发等不同的使用需求。
