铸造车间用重载轨道运输台车结构

项目分类:铸造模 发布时间:2026-05-21 ID:1152571
  • 铸造车间用重载轨道运输台车结构
  • 铸造车间用重载轨道运输台车结构
  • 铸造车间用重载轨道运输台车结构
  • 铸造车间用重载轨道运输台车结构

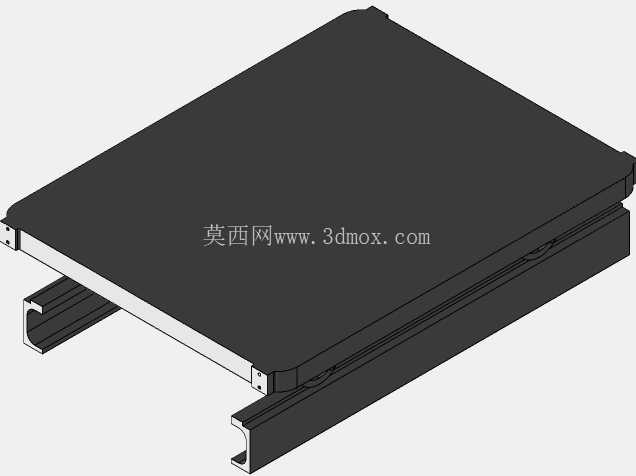

  这套轨道运输台车结构,是针对铸造车间高温、重载、多粉尘的作业环境开发的工位转运装备,主要承担铸造生产环节中砂箱、铸件毛坯、模具组件在造型工位、浇注工位、落砂工位、清整工位之间的短距离轨道转运任务,适配铸造车间固定铺设的标准轻轨线路,可替代传统叉车转运在狭窄铸造通道内的作业盲区,降低车间内无轨运输的安全隐患。从结构设计逻辑来看,台车主体采用型钢焊接框架结构,主承载梁选用热轧槽钢拼焊成型,台面铺设厚钢板作为承载面,框架内部设置横向加劲肋,间隔控制在400mm以内,避免长期承载高温铸件时出现台面下挠变形,框架整体做抛丸除锈处理后涂刷耐高温防锈漆,可耐受铸造车间内飞溅的铁屑、高温辐射带来的涂层老化问题。

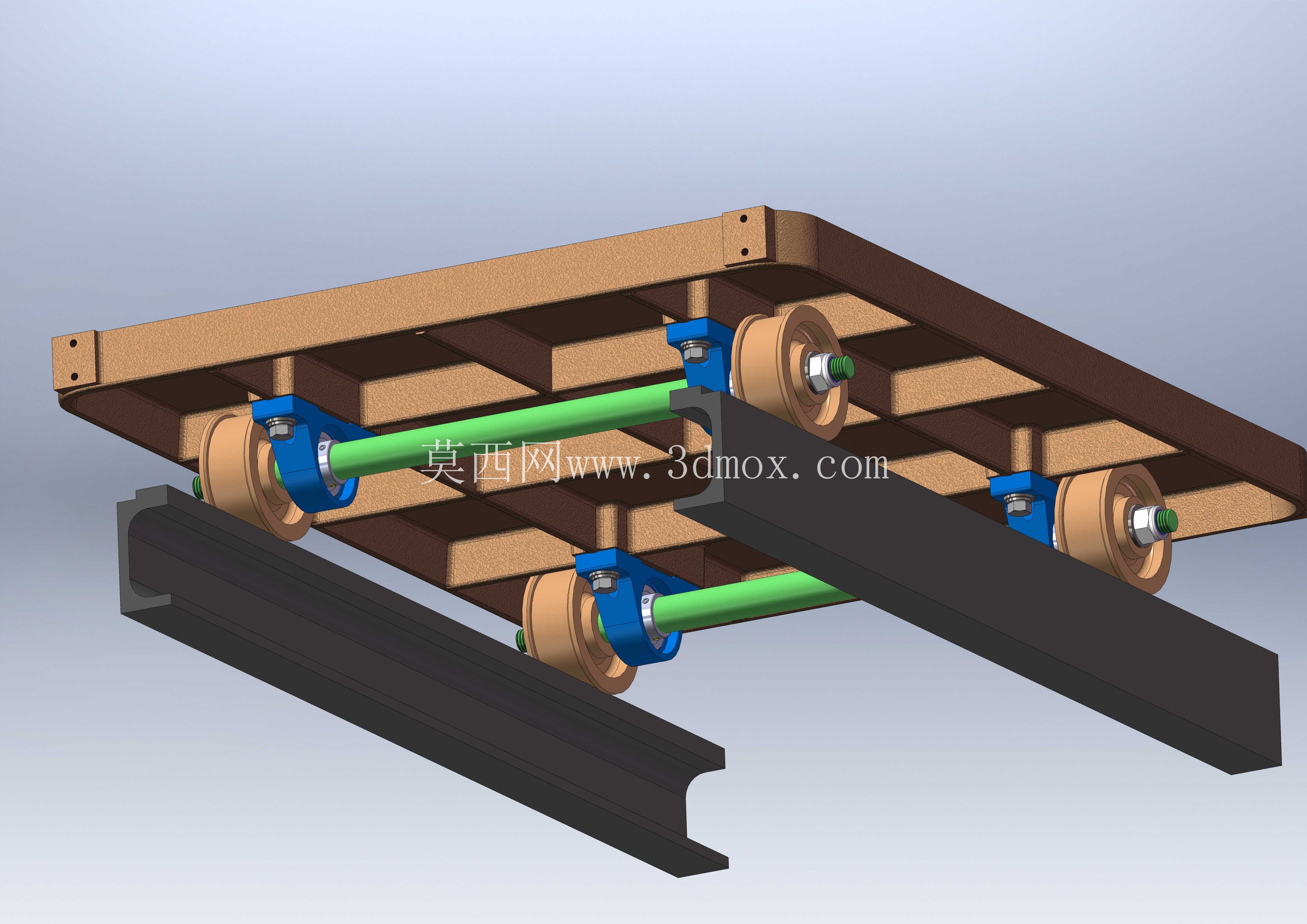

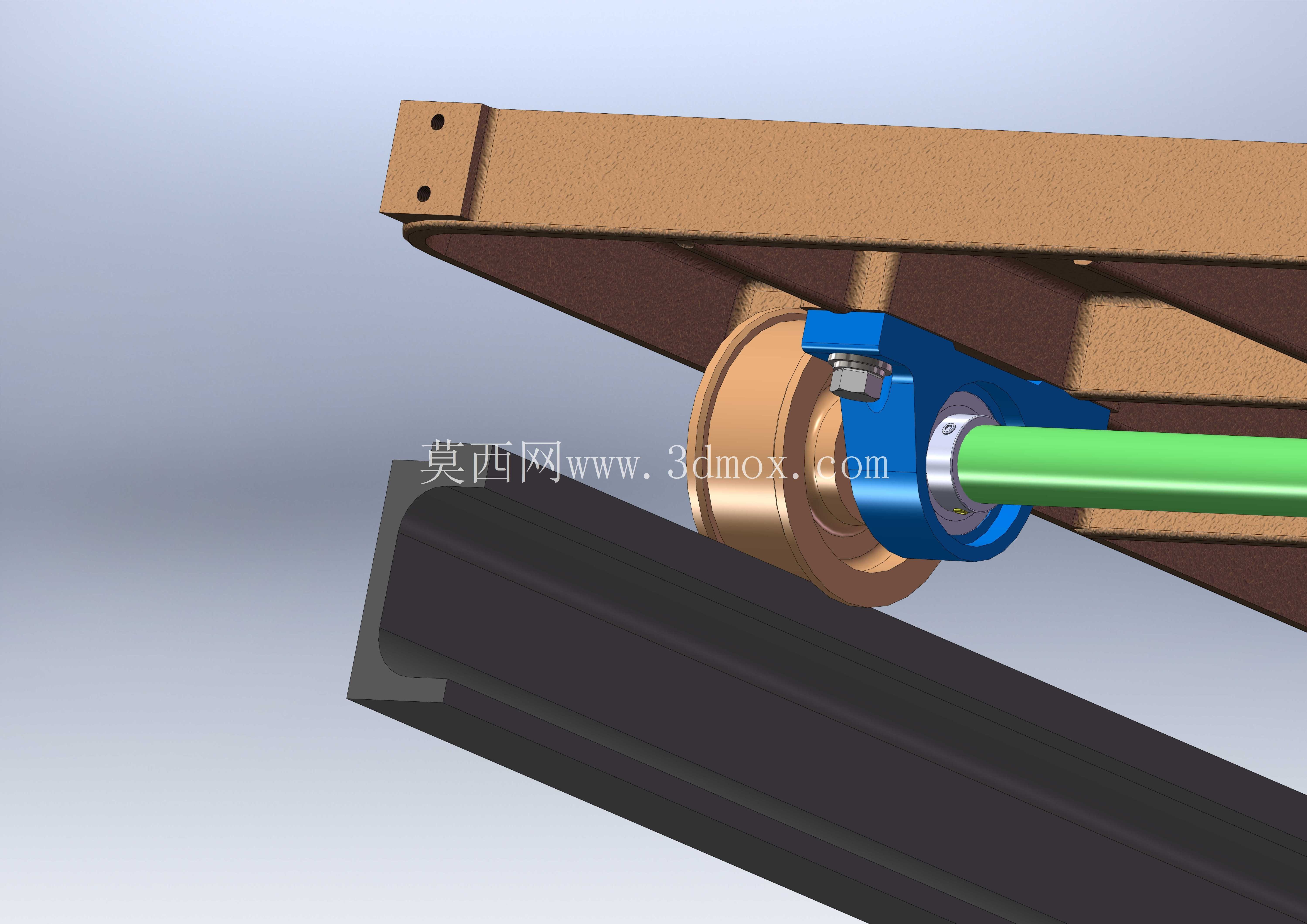

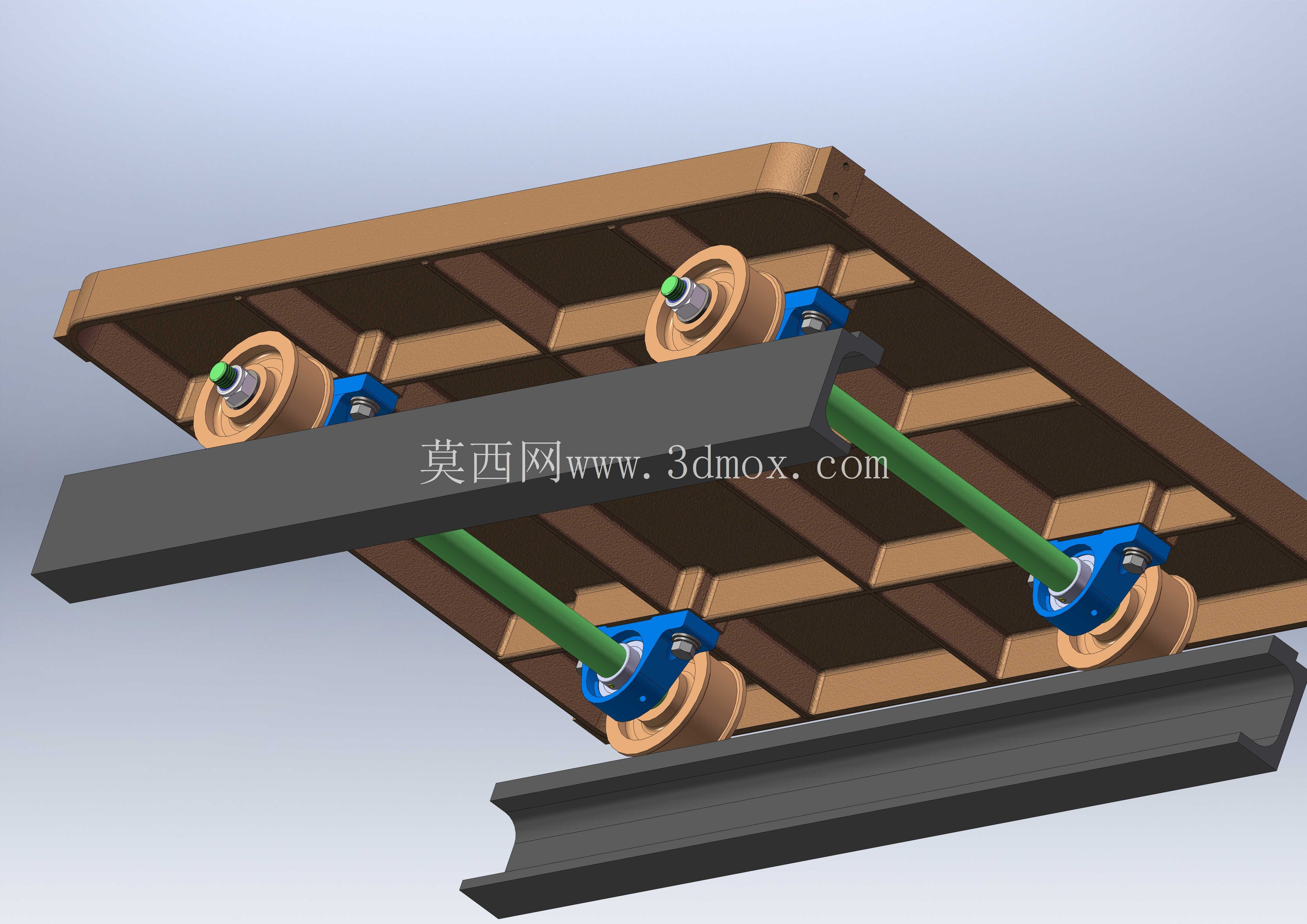

  走行部分采用双轴四轮布局,每根轮轴通过独立的轴承座与台车框架连接,轴承座选用铸钢材质加工,内置密封型深沟球轴承,可阻挡铸造粉尘进入轴承滚道,延长轮组维护周期;轮体采用合金铸铁淬火处理,踏面做圆弧修形,与轨道顶面接触时可自动对中,减少轮缘与轨道侧面的硬摩擦,降低走行阻力。轮轴与轴承座的连接位置设置调整垫片,可在安装时调整轮组的平行度,避免台车运行时出现啃轨现象。驱动连接端预留了牵引销接口,既可以通过车间内的卷扬机、电瓶车牵引移动,也可在后续改造时加装减速电机实现自走行,适配不同产能规模的铸造车间转运需求。从安装边界来看,台车的轨距适配车间常用的600mm、762mm两种窄轨标准,轮轴中心距根据额定载荷设计为800mm,整体台面高度控制在350mm,方便人工或辅助设备进行砂箱、铸件的上下料作业,台面边缘设置有可拆卸的挡边,可根据转运物料的外形选择安装,避免转运过程中物料滑落。铸铁底座部分作为台车的承载基准,加工时严格控制平面度误差在每米0.5mm以内,保证与上部承载框架的贴合度,避免局部应力集中导致的底座开裂,底座上的轴承座安装孔采用整体镗孔加工,保证两侧轴承座的同轴度,减少轮轴运行时的附加载荷。

  在实际应用场景中,这类轨道台车可长期在环境温度不超过200℃的铸造车间区域运行,额定承载能力根据型钢选型不同可覆盖5t到20t的转运需求,走行速度控制在0.5m/s到1.2m/s之间,既保证转运效率,也避免高速运行带来的制动距离过长、物料倾覆风险。设计过程中针对铸造车间的常见故障点做了针对性优化:轮组部分采用分体式装配结构,单个轮组出现磨损时可单独拆卸更换,无需整体吊装台车,降低维护工作量;所有连接螺栓选用高强度防松螺栓,避免长期在震动环境下出现螺栓松动;轴承位置预留了注油嘴,可在不停机的状态下定期补充润滑脂,适应铸造车间连续化生产的作业节奏。

  不同于通用型平板轨道车,这套结构针对铸造作业的特殊需求做了适配:台面钢板预留了漏砂孔,可将台面积攒的型砂、铁屑直接漏到轨道下方的收集槽,避免台面积渣导致的物料放置不稳;框架侧面设置有隔热挡板,可阻挡浇注工位的热辐射对轮组轴承、润滑脂的烘烤,延长易损件使用寿命;轮缘高度比通用轨道轮高10mm,可适应铸造车间轨道上少量积砂、落物的复杂工况,减少脱轨风险。在三维建模过程中,所有型钢构件均采用实际型材截面建模,焊缝位置按照实际焊接工艺要求预留焊角尺寸,轮组的装配关系完全按照实际装配约束搭建,可直接用于生成工程图纸、指导生产加工,也可用于铸造车间输送系统的整体布局仿真,验证不同工位之间的转运路径是否存在干涉,辅助车间工艺布局优化。
