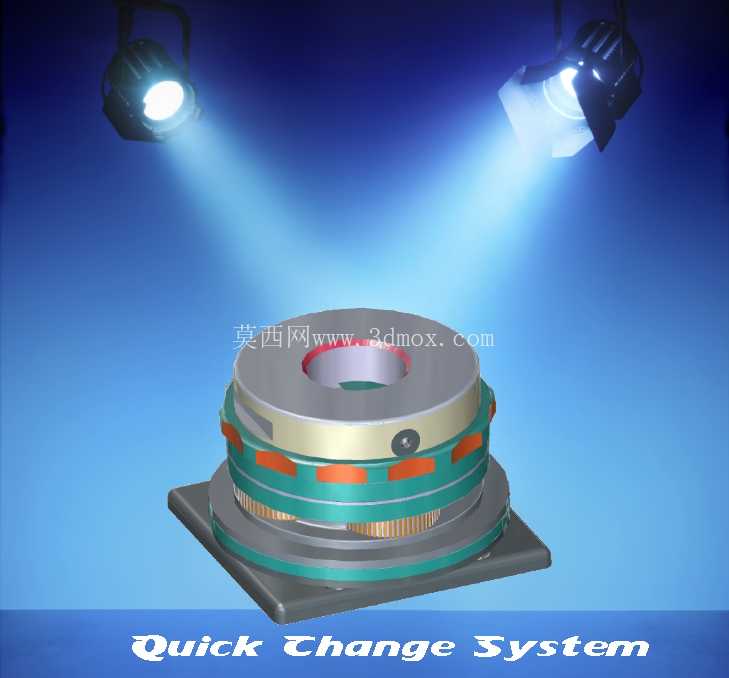

压铸工位快换适配卡盘装置

在压铸生产的换模环节，传统换模流程需要人工逐一拆卸模具紧固螺栓、定位销，对接冷却与液压管路，单次换模耗时往往在1-2小时，对于多品种小批量的压铸生产排程而言，过长的换模等待时间会直接拉低设备OEE指标，这套快换适配卡盘正是针对压铸工位的换模痛点开发的工装组件。

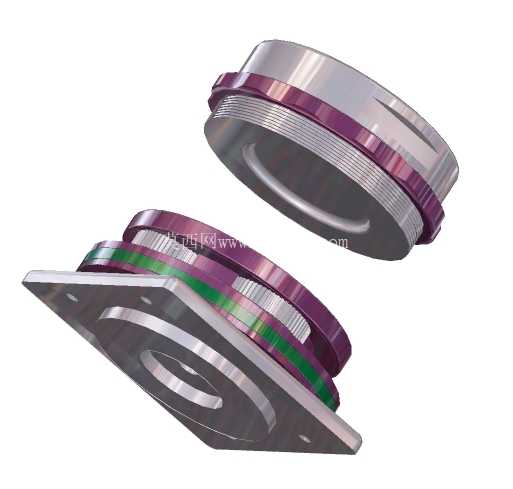

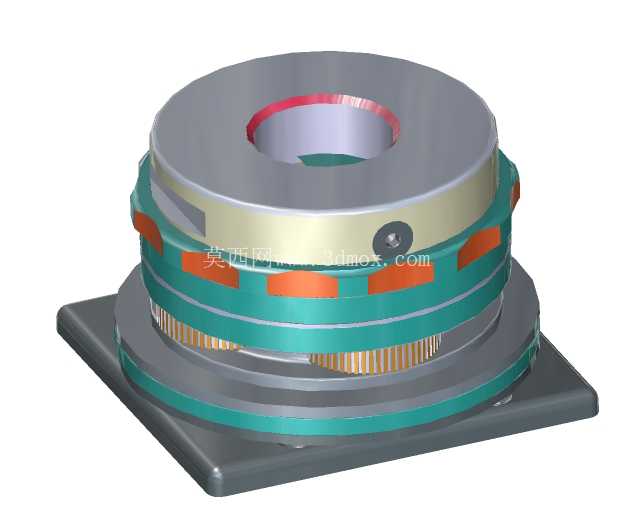

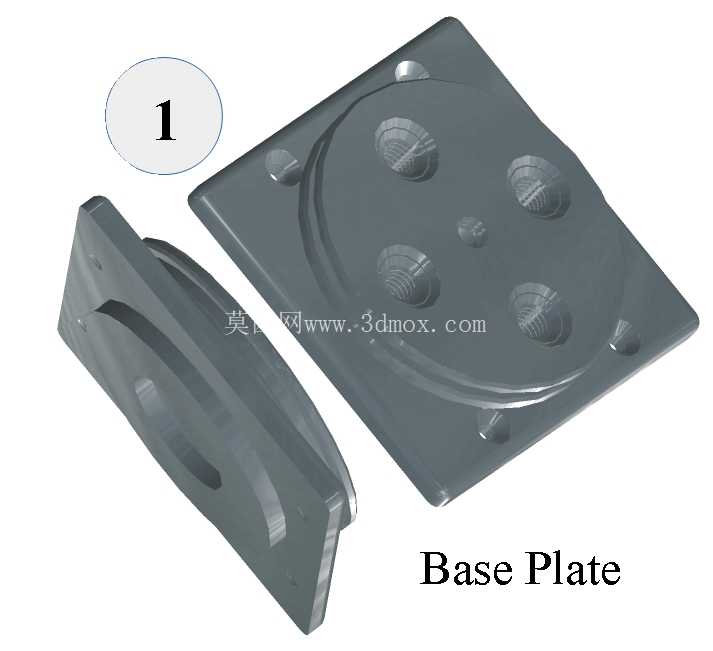

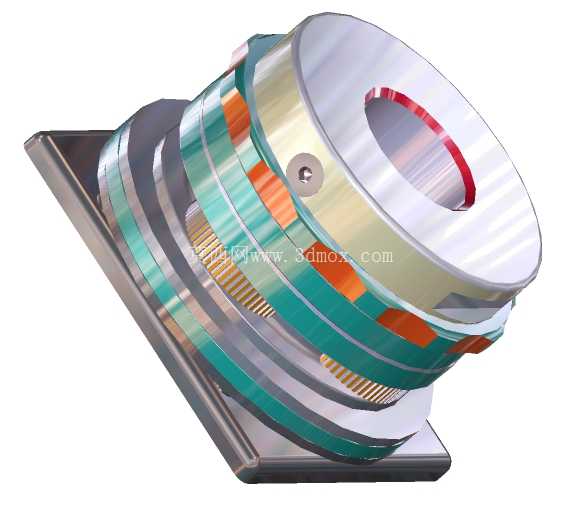

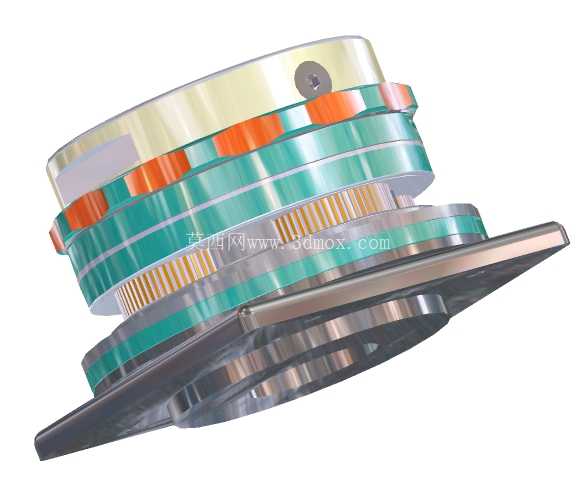

从实际落地场景来看，这套装置安装在压铸机的动定模板安装面与模具背板之间，作为通用适配接口存在，不需要对原有压铸机模板做大规模改造，仅需要按照卡盘底座的安装孔位在模板上加工对应的螺纹孔与定位销孔即可完成部署，底座采用方形法兰结构，四个角预留的沉头安装孔可以适配市面上多数主流吨位的卧式冷室压铸机模板T型槽间距，安装面的平面度公差控制在0.02mm以内，保证合模时的受力均匀性，避免出现飞边问题。

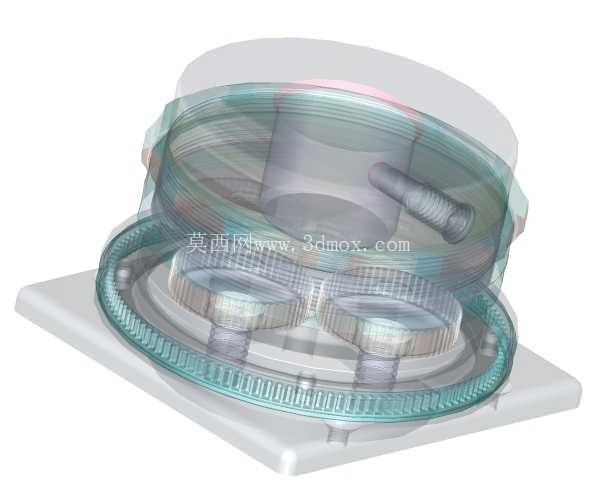

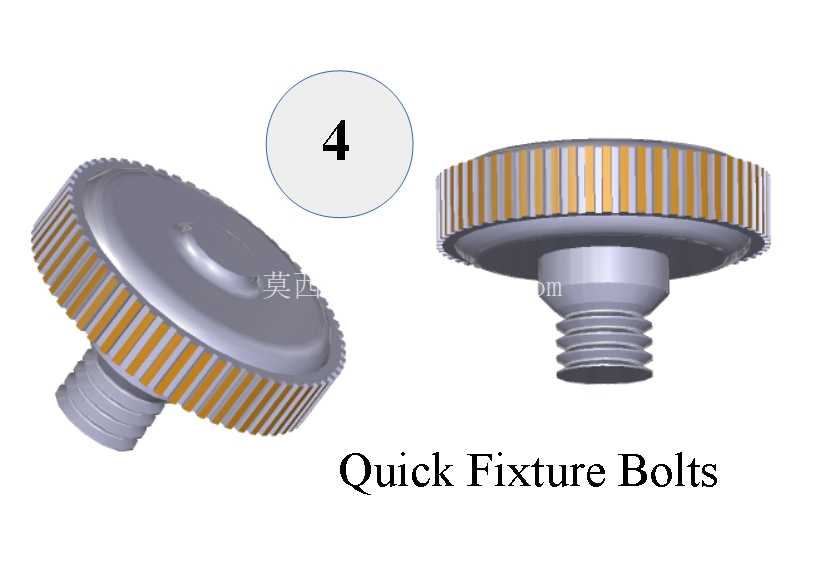

卡盘的核心功能是实现模具的快速定位与夹紧，内部集成的周向分布弹性夹紧销，在液压驱动下可以同步伸出卡入模具背板对应的定位锁紧槽内，重复定位精度可以控制在0.01mm以内，不需要人工反复调整模具的同轴度，夹紧力可以根据模具重量调整液压系统压力，单组夹紧销的最大锁紧力可达12kN，完全满足压铸生产时的锁模力传递要求，不会出现生产过程中模具移位的问题。

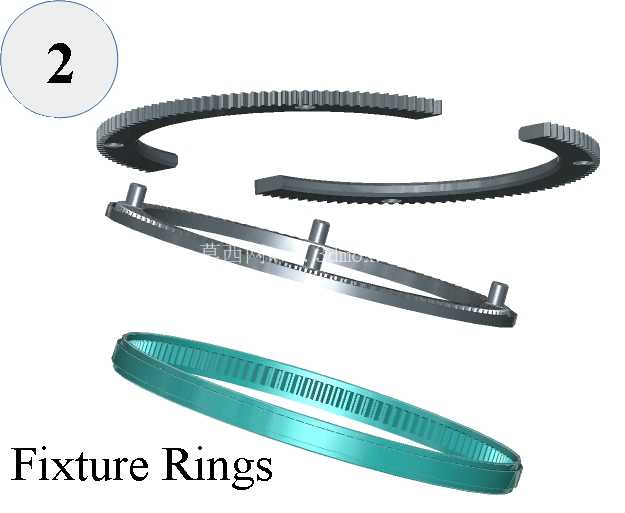

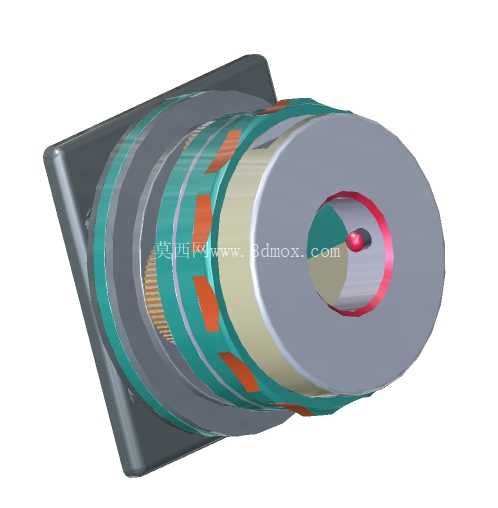

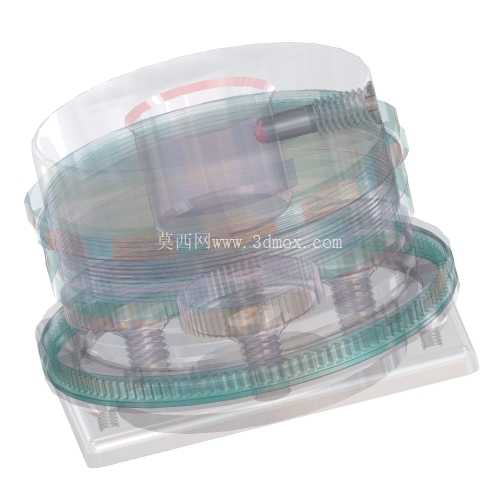

设计过程中充分考虑了压铸车间的高温工况，卡盘主体的叠层结构中预留了环形冷却水道，接入车间循环冷却水后可以将卡盘工作温度控制在60℃以内，避免高温传导导致液压密封件老化失效，外层的防护圈采用耐高温的氟橡胶材质，可以阻挡压铸过程中飞溅的铝液、脱模剂进入卡盘内部的夹紧机构，减少日常维护的频次。卡盘中部的通孔是为模具浇口套、顶出杆预留的通行空间，通孔直径可以根据不同吨位压铸机的浇口尺寸做适应性调整，周边的分层结构除了布置冷却水道外，还集成了气动、液压油路的快插接口，模具对接时可以自动完成管路连通，不需要人工逐一插拔油管、气管，进一步压缩换模的辅助时间。

从安装边界来看，卡盘整体的轴向厚度控制在120mm以内，不会过多占用压铸机的开模行程，底座方形轮廓的边长根据适配机型不同覆盖300mm到800mm区间，安装时需要保证卡盘中心与压铸机哥林柱中心的同轴度误差不超过0.05mm，否则会加快导柱导套的磨损。日常使用时仅需要定期在夹紧销的滑动面涂抹高温润滑脂，检查密封件的老化情况即可，不需要复杂的拆解维护。

这套适配系统的核心价值在于把不同规格模具的安装接口统一标准化，所有适配该卡盘的模具都可以在3分钟内完成锁紧与管路对接，相比传统换模模式效率提升95%以上，尤其适合多品种、高频换模的压铸生产单元，比如汽车零部件压铸车间、3C结构件压铸产线，能够大幅减少设备的非生产等待时间，同时降低人工换模时的安全风险，避免人工锁紧螺栓时出现的力矩不均、定位偏差等问题。在结构设计上，卡盘的夹紧机构采用模块化设计，单个夹紧销损坏时可以单独拆卸更换，不需要整体拆解卡盘，降低了后期的维护成本，外露的表面做了镀硬铬处理，耐磨性能提升40%以上，可以承受长期的模具拆装摩擦，不会出现表面锈蚀、刮伤导致的定位精度下降问题。
