工业级槽式振动给料输送设备结构

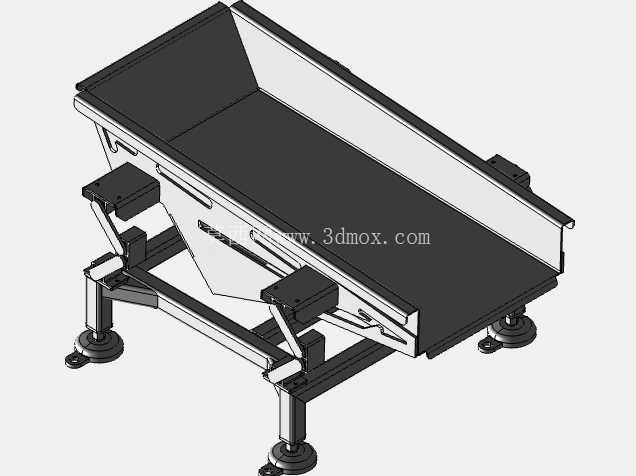

　　在散料处理的生产链路里，这类槽式振动给料设备常布置在料仓出料端与下游处理设备的衔接工位，不管是食品加工线的糖粉、面粉类细粉料输送，还是铸造车间的型砂、小颗粒铸件原料转运，甚至是矿山筛分线的小块矿石均匀给料，都能看到同结构设备的应用。它的核心作用是把上游料仓内堆积的散状物料，以稳定可控的流量均匀输送到下一工序，避免料仓出料出现堵料、冲料或者给料量忽大忽小的问题，保障整条生产线的进料稳定性，减少下游设备因进料不均产生的负载波动。从结构设计来看，设备主体采用敞口式深槽料斗结构，料槽侧壁做了倾斜翻边设计，一方面可以增大料槽的有效容积，减少物料撒漏，另一方面倾斜的侧壁能让物料在振动过程中顺着槽壁向出料端滑移，避免粉料在槽内角位堆积结拱。

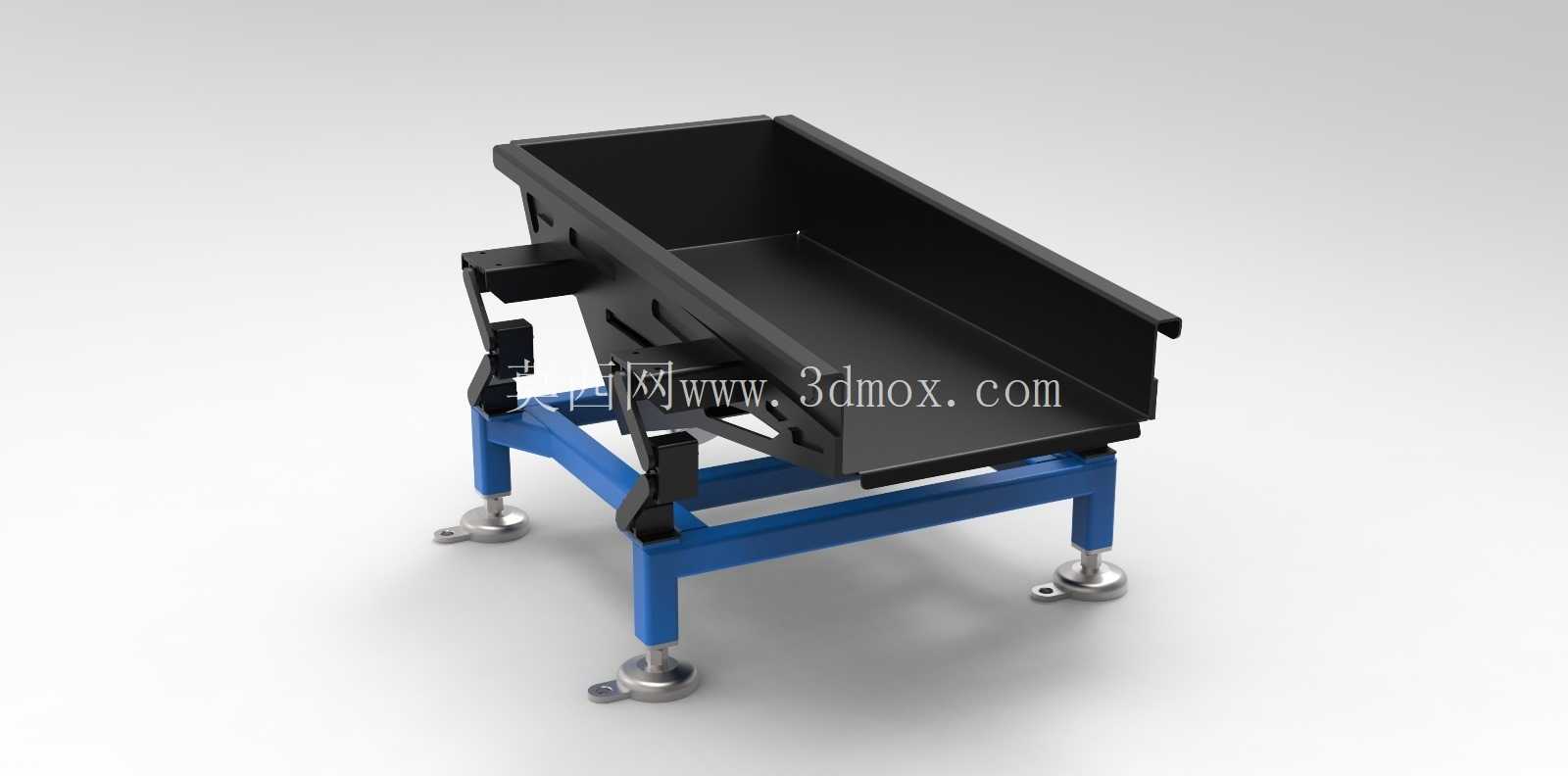

　　料槽整体采用钣金折弯焊接成型，槽底做了加厚处理，因为振动输送过程中物料持续对槽底产生摩擦冲击，加厚底板可以提升槽体的耐磨性能，延长设备的连续使用寿命。支撑部分采用四腿可调式结构，每条支腿底部配置了脚杯式可调支撑，安装时可以根据现场的地面平整度、上下游设备的衔接高度差，单独调整每条支腿的高度，保证料槽的安装倾角处于合理范围——通常这类振动给料设备的槽体需要保持微小的向下倾斜角度，配合振动激振力让物料向前滑移，倾角过大容易导致物料流速过快无法控制流量，倾角过小则会出现物料滞留在槽内无法顺利送出的问题。

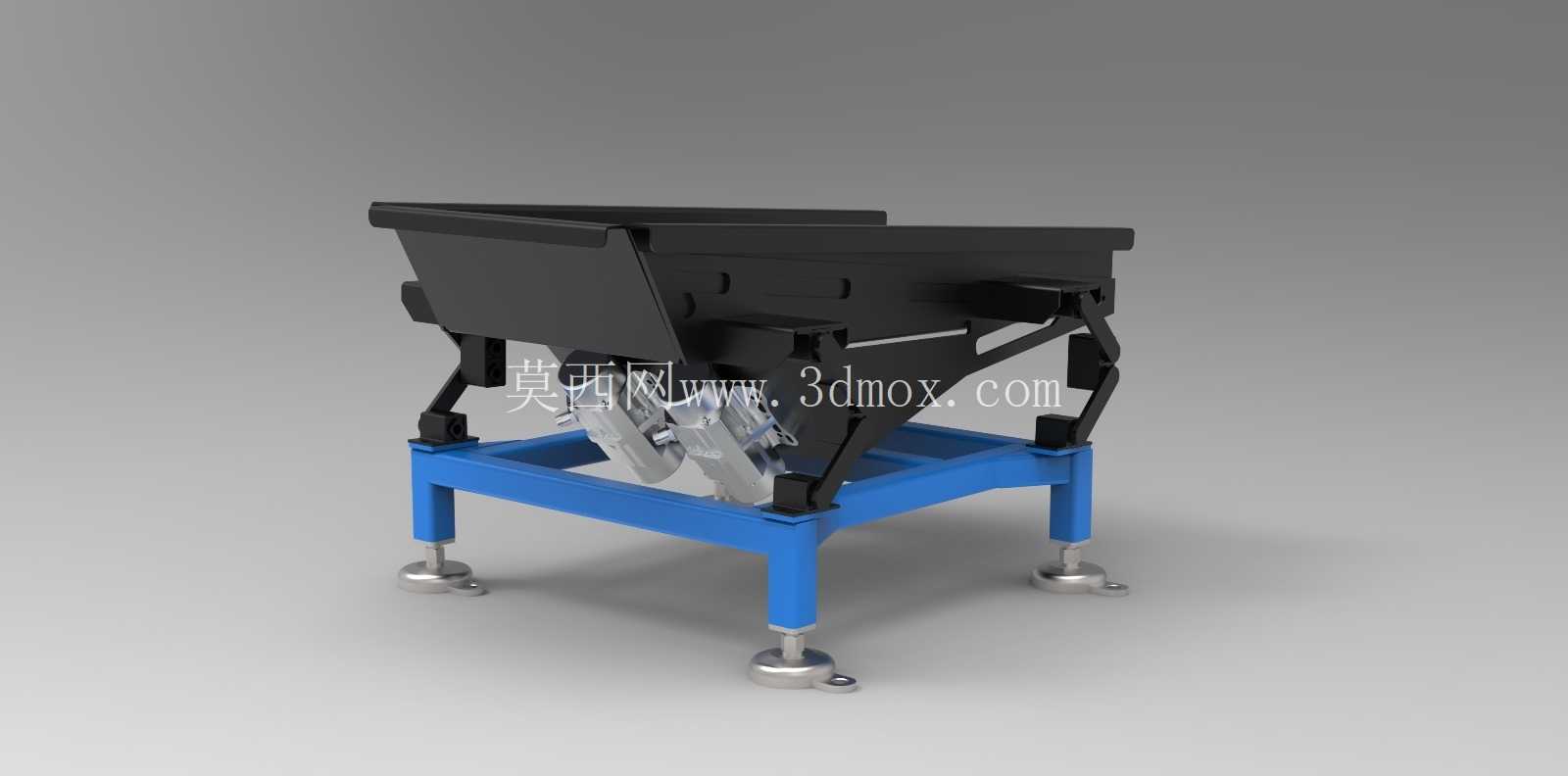

　　支腿与料槽之间的连接采用了弹性支撑结构，通过板簧组件将槽体与支腿做柔性连接，这种设计一方面可以隔绝槽体振动向支腿、地面传递，减少设备运行时的震动传导和噪音，避免振动影响周边其他精密设备的运行，另一方面板簧的刚度参数经过匹配设计，可以让槽体在激振力作用下保持固定方向的往复振动，不会出现横向摆动导致物料偏流。激振单元布置在料槽底部的两侧位置，通过偏心块旋转产生的定向激振力，带动槽体做高频小幅的往复振动，物料在槽内受到振动作用后会呈现悬浮状态，沿着槽体向出料端连续均匀移动，相比皮带式给料设备，这种振动给料的结构没有回转的皮带、托辊等易损件，在输送有一定温度、磨琢性的散料时可靠性更高，也不会出现皮带跑偏、撒料的问题。

　　设计这类设备的三维结构时，首先要确认料槽的有效容积匹配上游料仓的出料能力，槽体的宽度要和下游设备的进料口宽度匹配，避免物料落料时出现偏载；其次弹性支撑的板簧安装角度、刚度参数需要和激振单元的激振力、振动频率做匹配，保证槽体的振动方向角处于合理区间，让物料能够以稳定的速度向前移动，同时不会因为振动幅度过大导致物料从槽口溅出；支腿的结构设计需要考虑足够的刚性，避免设备运行时支腿自身产生共振，可调脚杯的调节行程要覆盖现场安装可能出现的高度差范围，通常预留50-100mm的调节量即可满足多数现场的安装需求。另外料槽的出料端做了窄边收口设计，能够让物料集中落入下游设备的进料口中心位置，减少落料时的粉尘外溢和物料偏载，对于糖粉这类容易产生扬尘的细粉料，还可以在敞口位置加装密封盖板，预留除尘接口对接车间除尘系统，改善作业现场的环境。设备整体的安装边界需要预留足够的检修空间，尤其是激振单元的位置，要预留出日常维护、更换易损件的操作空间，支腿与地面的固定通常采用膨胀螺栓连接，在地面平整度较差的工位，也可以先做安装基础预埋板，再将支腿焊接固定在预埋板上，进一步提升设备运行的稳定性。
