葡萄加工用破碎除梗设备结构设计

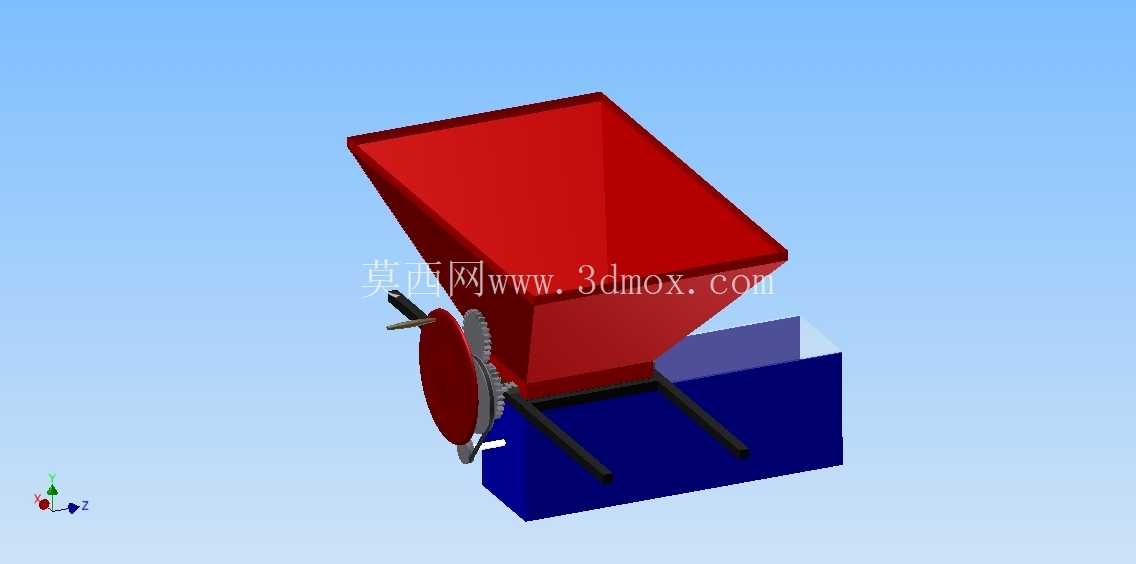

　　在果酒酿造尤其是葡萄酒生产的前处理工段，葡萄原料的破碎与除梗是直接影响后续发酵品质、出汁率的核心工序，这款破碎除梗设备的三维结构设计，完全围绕中小型酒庄、果品加工坊的实际作业需求搭建，没有冗余的花哨结构，每一处部件的排布都贴合一线生产的操作逻辑。从结构布局来看，设备上部采用上宽下窄的方锥形进料斗，这种斗型设计并非随意选择，实际作业时，成串采收的葡萄从上方倾倒进入料斗后，锥面的倾斜角度经过反复校核，能够让果串依靠自重匀速滑向下方的破碎作业区，不会出现物料架桥、卡堵的情况，同时料斗的敞口尺寸适配常见的周转筐倾倒作业高度，操作人员站在设备侧方倒料时不需要过度抬臂，能够降低长时间作业的劳动强度。

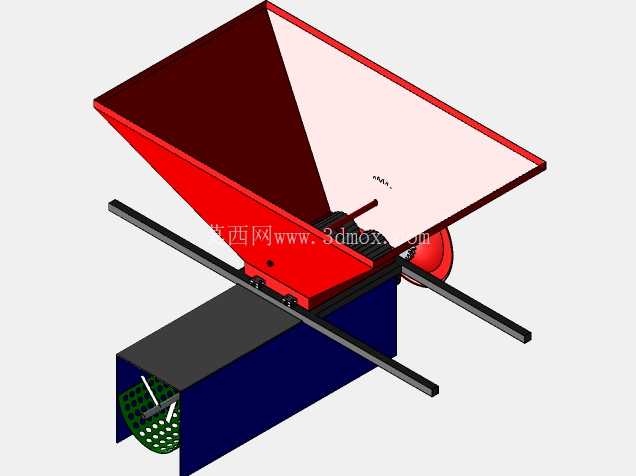

　　进料斗下方衔接的是核心的破碎除梗执行单元，侧面外露的带调节手柄的辊轮结构，是用来控制破碎辊的间隙的——不同品种的葡萄果粒大小、果皮厚度差异很大，比如酿造干红的厚皮葡萄需要稍大的挤压力保证果皮充分破裂释放色素，而鲜食葡萄制汁则需要更小的挤压力避免果籽破碎带入苦涩味，这个调节手柄可以在设备不停机的状态下快速调整间隙，适配多品种加工的切换需求。除梗的功能通过辊轮旁配套的栅条结构实现，果串经过破碎辊挤压后果粒从果梗上脱落，顺着栅条的缝隙落入下方的集料区，果梗则被旋转的拨料结构从侧方的排梗口送出，整个过程不需要人工额外挑拣果梗，能够大幅降低前处理工段的人工投入。

　　设备下部的深蓝色基座是整个设备的承载结构，基座内部预留了集料腔的安装空间，同时基座的底部设计了两条平行的安装支脚，支脚上预留了标准的螺栓安装孔，既可以直接固定在水泥作业平台上，也可以搭配移动脚轮实现工位间的灵活转移，支脚的高度经过测算，刚好让下方的集料口适配标准的25L周转接料桶高度，接料时不需要额外垫高容器，也不会出现果汁飞溅外溢的情况。从设计思路上来说，这款设备没有采用复杂的电控结构，整体以纯机械传动为主，侧面的传动齿轮组做了半外露设计，既方便日常加注润滑油维护，也避免了全封闭结构带来的果渣残留清理难题，设备所有与葡萄物料接触的面都做了圆弧过渡处理，没有卫生死角，作业结束后可以直接用高压水枪冲洗，不会残留果渣滋生杂菌，影响下一批次的加工品质。

　　很多初入行的结构设计人员在做这类农产品加工设备时，容易照搬工业破碎机的重载荷结构，导致设备整体笨重、成本过高，而这款设备的结构做了针对性的轻量化优化，料斗采用薄钢板折弯焊接成型，在保证结构刚度的前提下尽可能降低整机重量，传动部件的载荷计算完全按照葡萄果串的最大进料量校核，没有过度冗余的强度设计，既能够满足中小型加工场景的产能需求，也能控制设备的制造成本，适配小微加工主体的采购预算。实际安装时需要注意，设备的进料侧需要预留至少0.8米的操作空间，方便操作人员倾倒物料，排梗侧则需要预留0.5米的空间放置果梗收集容器，设备整体的重心落在下部基座的中心区域，即使是满负荷进料作业时也不会出现晃动侧翻的问题，不需要额外做配重处理。破碎辊的表面采用了食品级的柔性包覆材质，挤压果粒时不会划破果梗和果籽，能够避免果梗中的青苦味、果籽中的苦涩单宁进入果汁，最终提升成品果酒的口感品质，这也是这类食品加工类破碎设备和工业矿石破碎机最核心的设计差异——所有的结构参数都围绕加工物料的特性调整，而不是单纯追求破碎效率。
