葡萄粉碎用破碎机梗三维结构设计

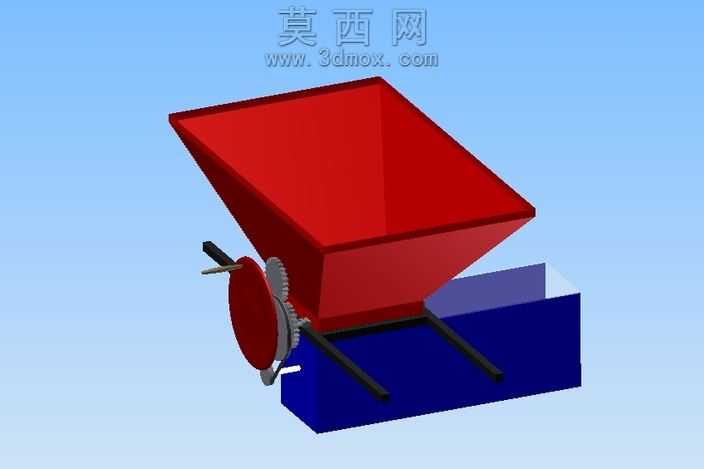

本模型为针对葡萄粉碎作业设计的破碎机梗结构，采用三维建模软件完成全参数化构建，整体结构分为上部进料斗、中部传动粉碎组件、下部接料机架三个核心模块。建模过程中首先完成整体布局的草绘定位，以葡萄进料的自然滑落角度为依据，确定上部红色进料斗的锥度参数，进料斗采用上宽下窄的倒梯形棱台结构，建模时通过拉伸拔模命令生成实体，赋予高饱和度红色哑光材质，既区分功能模块，也便于直观识别进料区域。中部传动组件采用手动齿轮传动结构，建模时严格按照齿轮啮合参数绘制齿形轮廓，通过阵列命令完成齿牙排布，主动轮侧设置操作手柄，手柄与齿轮轴采用同轴约束，转动手柄即可通过齿轮啮合带动内部粉碎辊运转，齿轮与传动轴部分赋予金属灰色材质，还原金属构件的质感，传动结构旁设置的调节拨片，可通过转动调整粉碎间隙，适配不同的葡萄粉碎粒度需求。下部蓝色机架作为承载结构，采用长方体空腔设计，既承接上部进料斗与传动组件的安装定位，也可作为粉碎后葡萄物料的临时接料区域，机架两侧设置平行的导向滑轨，建模时通过拉伸切除生成滑轨安装槽，赋予深蓝色哑光材质，与上部红色进料斗形成清晰的视觉区分。渲染阶段采用蓝天渐变背景，添加柔和的环境漫反射光照，避免构件表面出现过强的反光阴影，清晰展现各部件的装配关系与结构轮廓。设计思路围绕小型手动葡萄破碎的使用场景展开，整体结构无复杂电控组件，依靠手动齿轮传动实现粉碎作业，结构简单易维护，各部件之间采用标准的装配约束关系，进料斗与机架、齿轮组件与机架之间均设置对应的安装定位面，可直接拆解查看内部传动与粉碎结构，模型还原了破碎机梗的核心功能结构，清晰展现手动破碎设备的工作原理与装配逻辑，可用于小型果蔬破碎设备的结构参考与原理演示。
