小型薄板冲压用简易级进模具结构

这套级进模具主要面向薄型金属五金件的连续冲压加工场景，适配常规开式机械压力机的安装接口，可直接装夹在普通吨位的冲压设备台面上完成批量生产作业，无需额外定制专用模架配套结构，适配多数中小五金加工厂的现有设备条件。从实际生产用途来看，这类简易级进模主要针对形状简单、批量中等的小型冲压件，比如小型连接片、薄型弹片、电子五金接触件等产品的加工，相比单工序模能减少工序间的工件转运与定位误差，相比多工位传递模又有着更低的制造成本与调试门槛，非常适合新品打样阶段或者中小批量订单的生产需求。

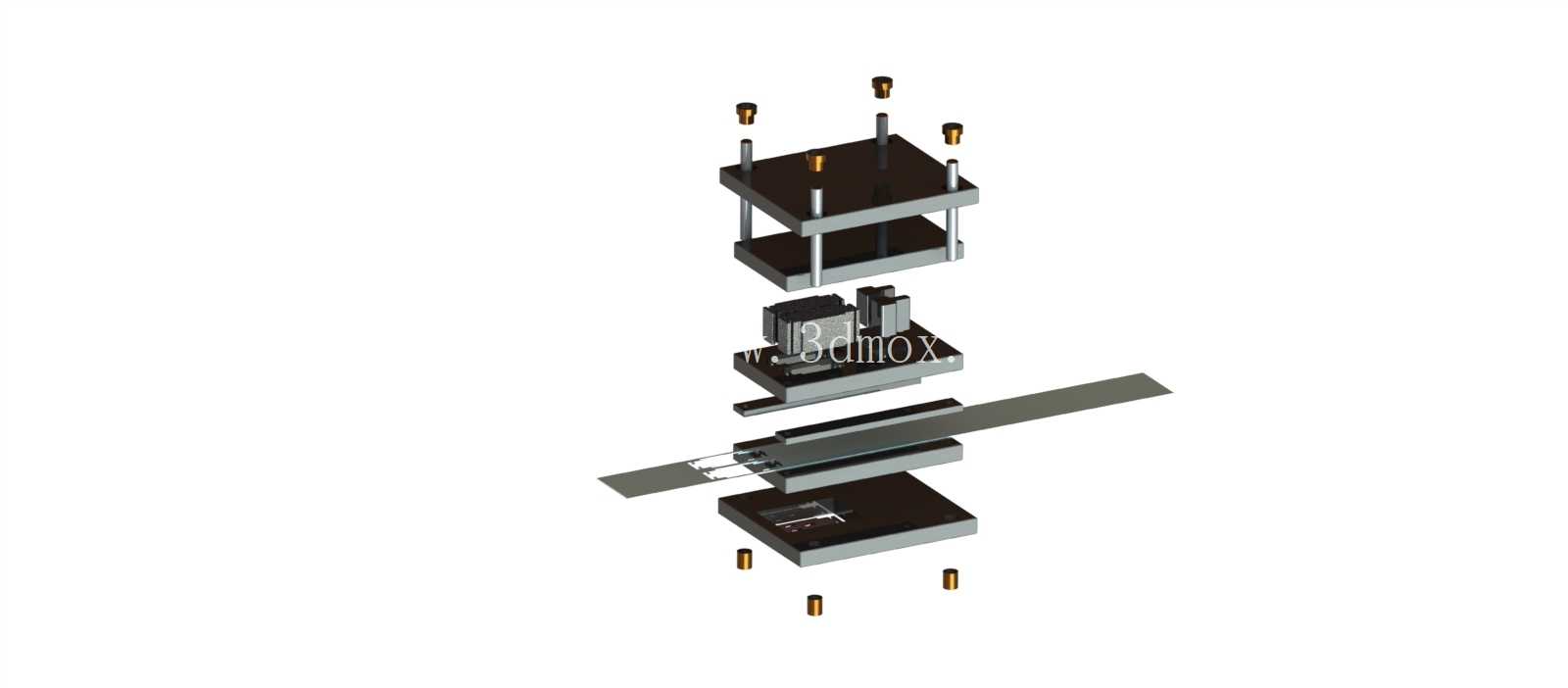

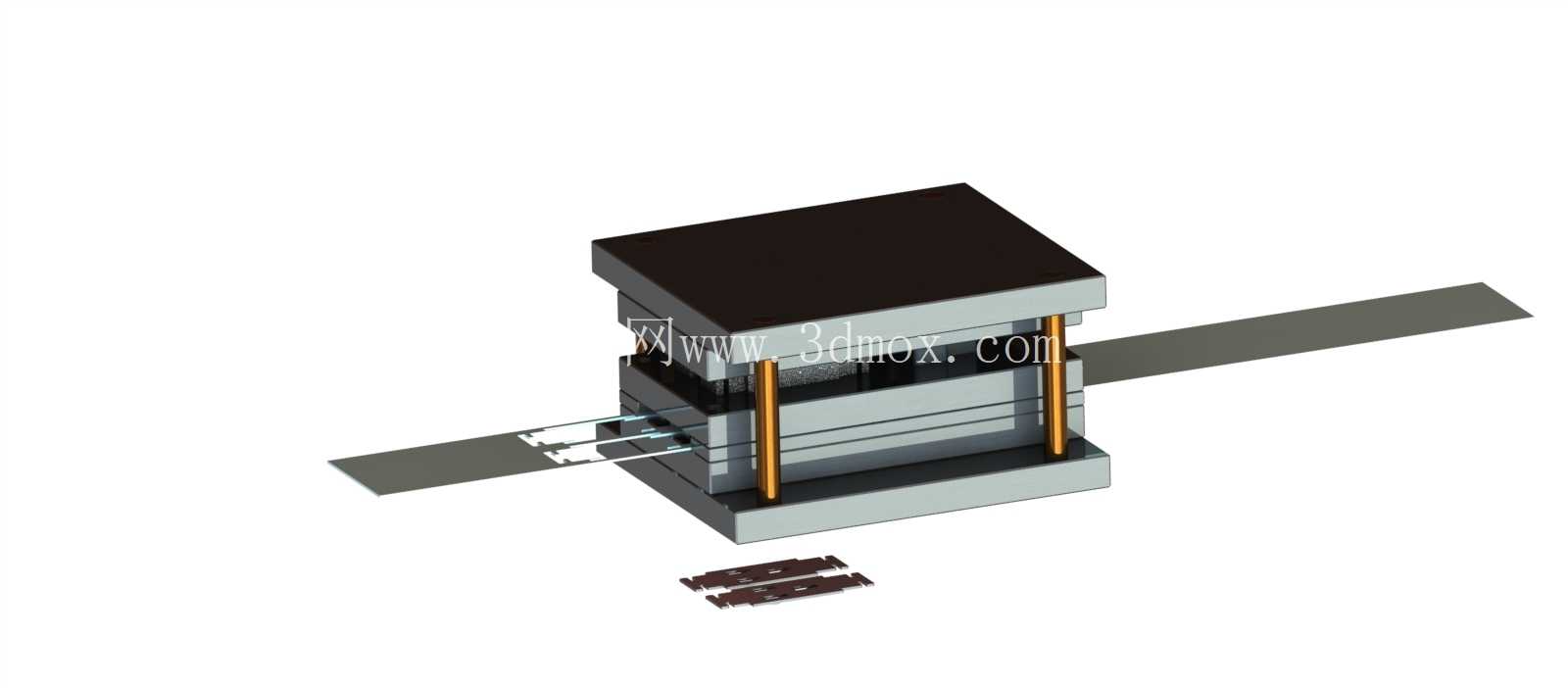

从功能特性上看，这套模具采用标准的后侧导柱模架结构，上下模座通过两根对称布置的导柱导套实现精准导向，合模过程中导柱先进入导套完成定位，保证凸凹模的间隙均匀，避免啃模问题出现。模具的送料方向沿带料延伸方向布置，带料从模具一侧送入，依次经过各工位的冲压作业，最终在末端工位完成成品与料带的分离，全程不需要人工手动定位单个工件，操作人员仅需完成料带的送进与成品收集即可，作业安全性相比单工序模有明显提升。模具的工位排布遵循冲压工艺的先后逻辑，先完成定位孔冲裁，再依次完成外形冲切、局部成型等工序，每个工位的受力都尽量沿模架中心对称布置，减少冲压过程中的偏载力矩，降低模架的磨损速度，延长模具的整体使用寿命。

设计思路上，这套模具优先考虑了加工便利性与维护成本，所有凸模、凹模镶块都采用快换式结构，单个工位的刃口磨损后，不需要拆卸整幅模具，仅需松开对应位置的紧固螺钉即可更换镶块，大幅减少设备停机维护的时间。模架选用标准规格的铸铁模座，上下模座的平行度、导柱安装孔的垂直度都符合冷冲模模架的通用技术要求，不需要额外进行二次加工即可直接使用。卸料板采用弹性卸料结构，通过均匀布置的矩形弹簧提供卸料力，冲压完成后卸料板能及时将卡在上模的料带卸下，避免料带随上模上行引发设备故障，同时弹性卸料结构能在冲压过程中压紧料带，减少薄料冲压时的起皱问题，提升成品的平面度精度。

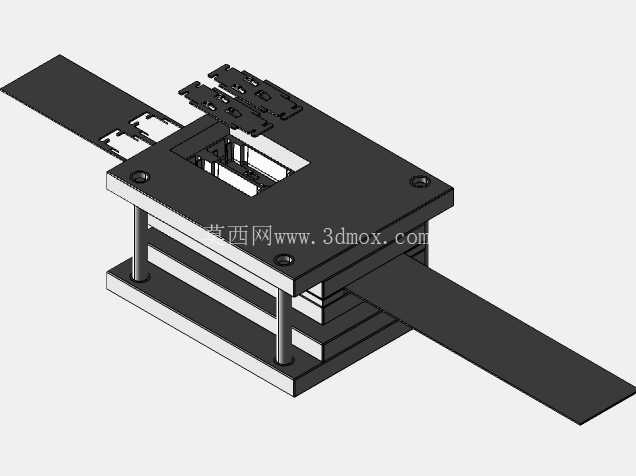

从安装边界与外形尺寸来看，这套模具的闭合高度适配常规16吨到25吨开式压力机的闭合高度调节范围，上下模座的安装槽尺寸对应压力机台面的标准T型槽间距，装模时仅需使用标准压板即可完成紧固，不需要额外加工过渡垫板。模具的送料高度适配通用的滚轮送料机或者气动送料机的送料线高度，可直接对接自动化送料机构实现全自动连续生产，不需要对送料设备进行特殊改造。模具的整体宽度控制在压力机台面的允许安装范围内，两侧预留有足够的安全操作空间，不会出现模架超出台面、干涉压力机立柱的问题。下模座开设有统一的漏料孔，冲压产生的废料与成品件可直接通过漏料孔落入压力机下方的收料槽，不需要额外在模架侧面开设废料通道，进一步简化了模具的整体结构。

在实际调试过程中，这套模具的刃口间隙按照所冲压薄板的料厚进行匹配，针对常用的0.5mm到1.2mm厚度的冷轧钢板、镀锌板、铜带等材料都能获得均匀的冲切断面，毛刺高度控制在行业标准允许的范围内。模具的导柱导套采用过盈配合压入模座，配合面添加润滑脂后可保证长期运行的导向精度，不会出现导柱松动、导向偏移的问题。各工位的凸模固定采用台阶式固定结构，配合止转销防止凸模转动，保证冲裁刃口的位置精度，长期冲压作业后也不会出现凸模移位导致的工件尺寸超差问题。
