双作用单杆活塞式液压缸剖面结构展示

在各类工业液压传动系统里，这类双作用单杆活塞缸是应用占比极高的直线执行元件，从工程机械的工作装置驱动、机床的进给机构动作、冶金设备的辊缝调整，到自动化产线的工装夹紧、物料推送，几乎所有需要直线往复动力输出的场景，都能见到这类元件的身影。和单作用缸依靠弹簧复位的结构不同，双作用结构可以通过两腔交替进油实现活塞双向的主动驱动，不需要额外的复位弹性元件，输出力和运动速度的可控范围更宽，能适应更复杂的工况负载需求。

从结构设计逻辑来看，这个剖面模型清晰还原了产品的核心组成：缸筒部分采用珩磨内孔的无缝钢管材质，内壁粗糙度控制在Ra0.4以内，保证活塞密封件的使用寿命和运动顺滑性；活塞与活塞杆采用螺纹加锁紧销的连接方式，避免往复运动过程中连接松脱，活塞上配置了格莱圈加导向环的组合密封，既可以隔绝两腔的压力油内泄，又能为活塞提供径向支撑，避免运动过程中出现偏磨；活塞杆表面采用高频淬火加硬铬镀层处理，硬度达到HRC55以上，镀层厚度0.03-0.05mm，既能抵御外界粉尘、水汽的锈蚀，又能降低杆密封的磨损速率；缸筒两端的端盖通过拉杆或者螺纹与缸筒连接，端盖上配置了杆密封、防尘圈和导向套，防尘圈可以刮除活塞杆外露表面附着的粉尘、铁屑等杂质，避免杂质进入缸筒内部划伤密封和缸壁，导向套则为活塞杆提供前端支撑，抵消活塞杆伸出时受到的径向偏载力，避免活塞杆出现弯曲变形。

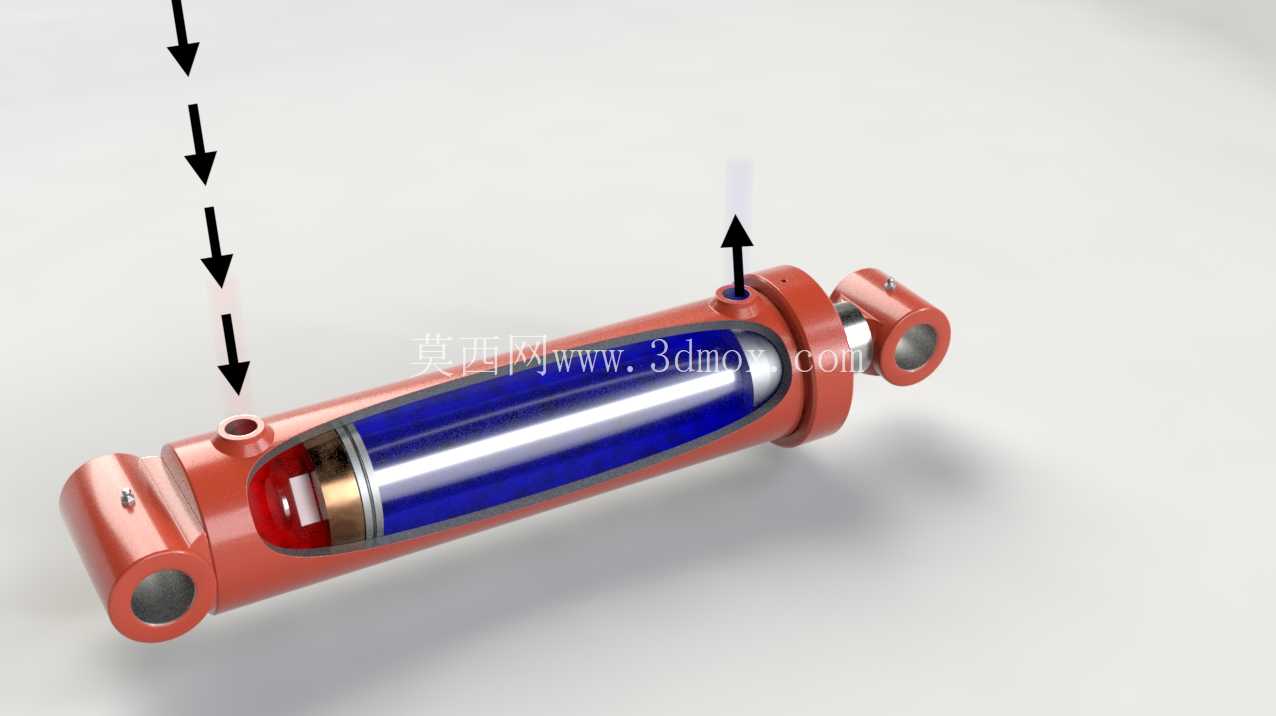

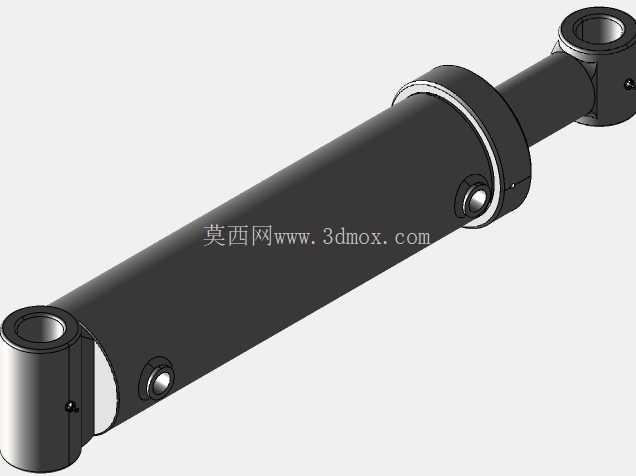

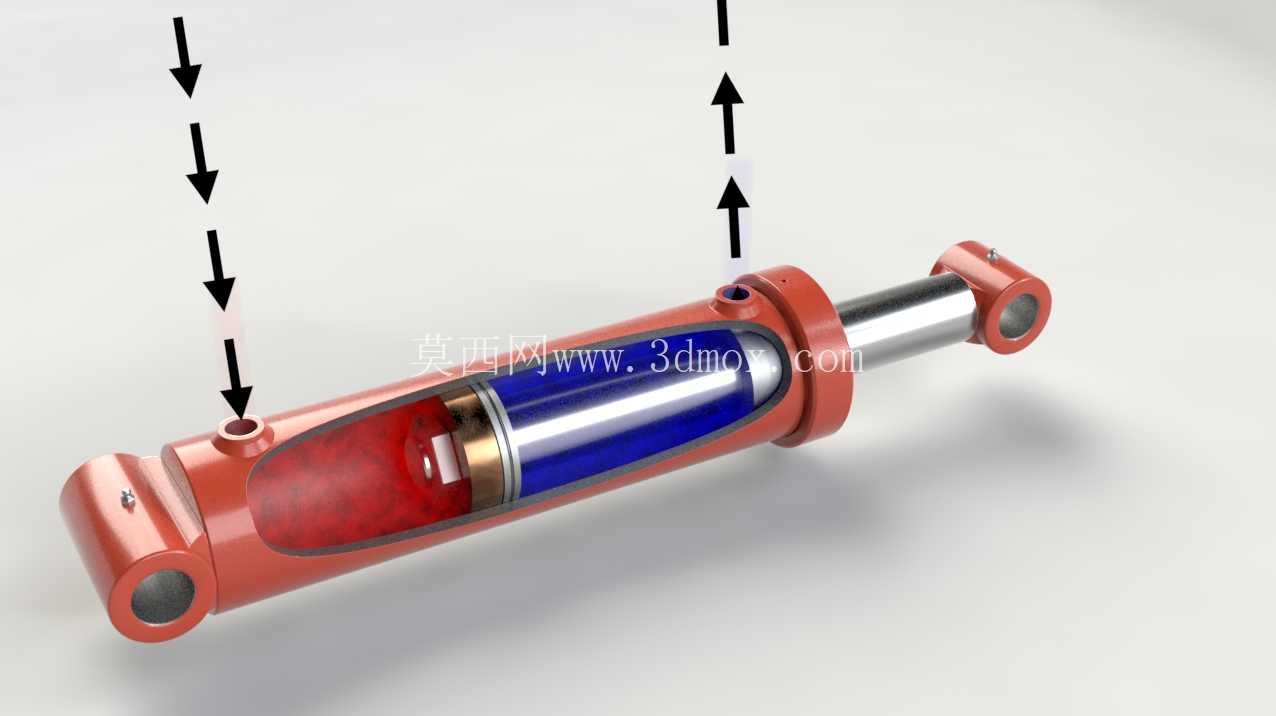

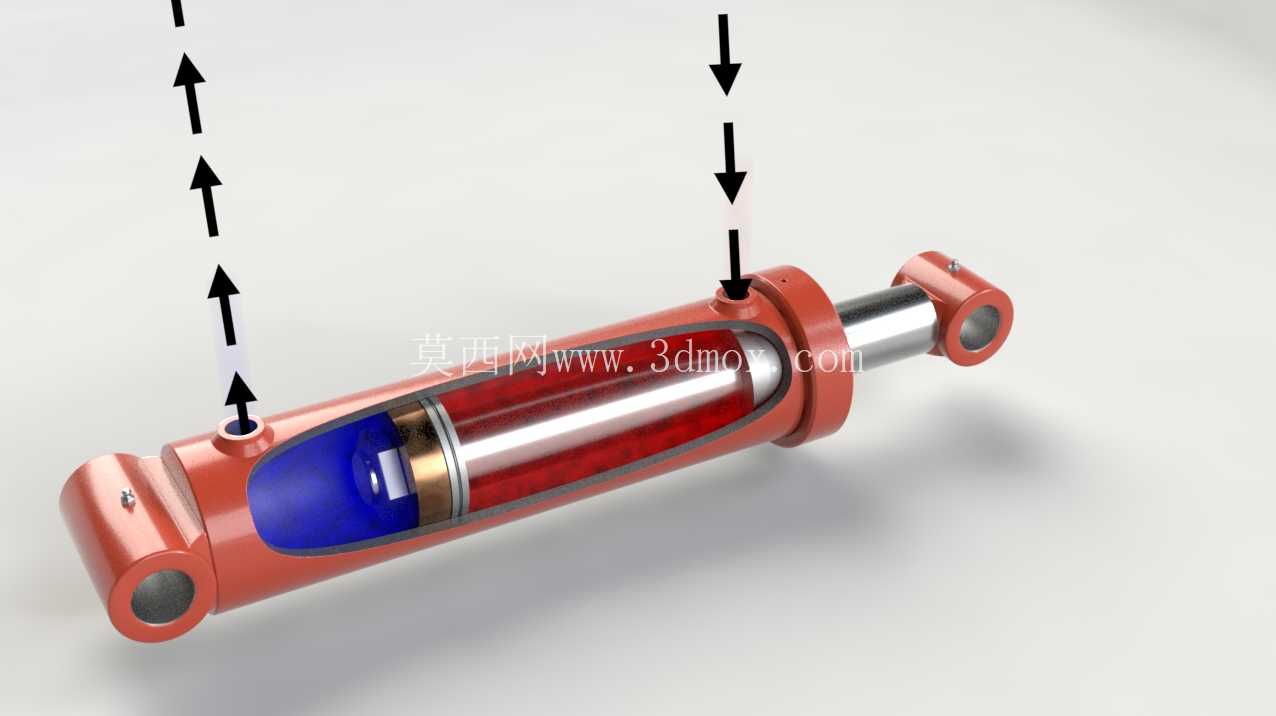

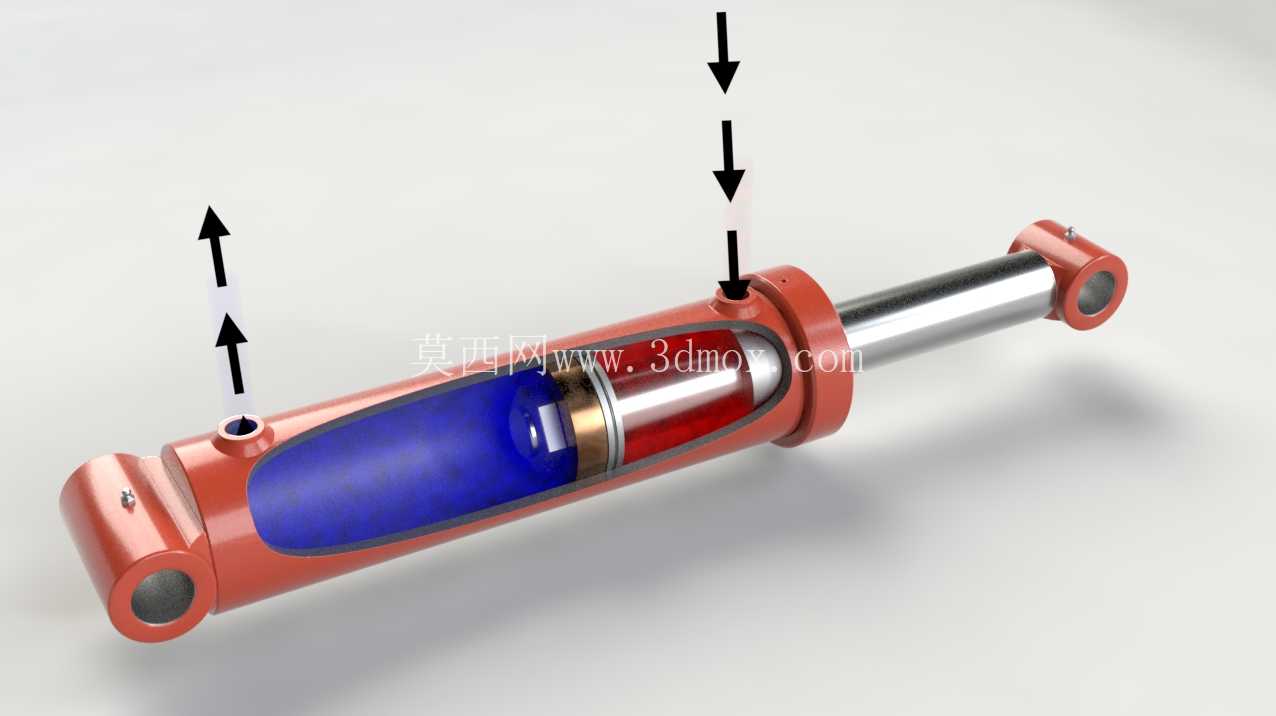

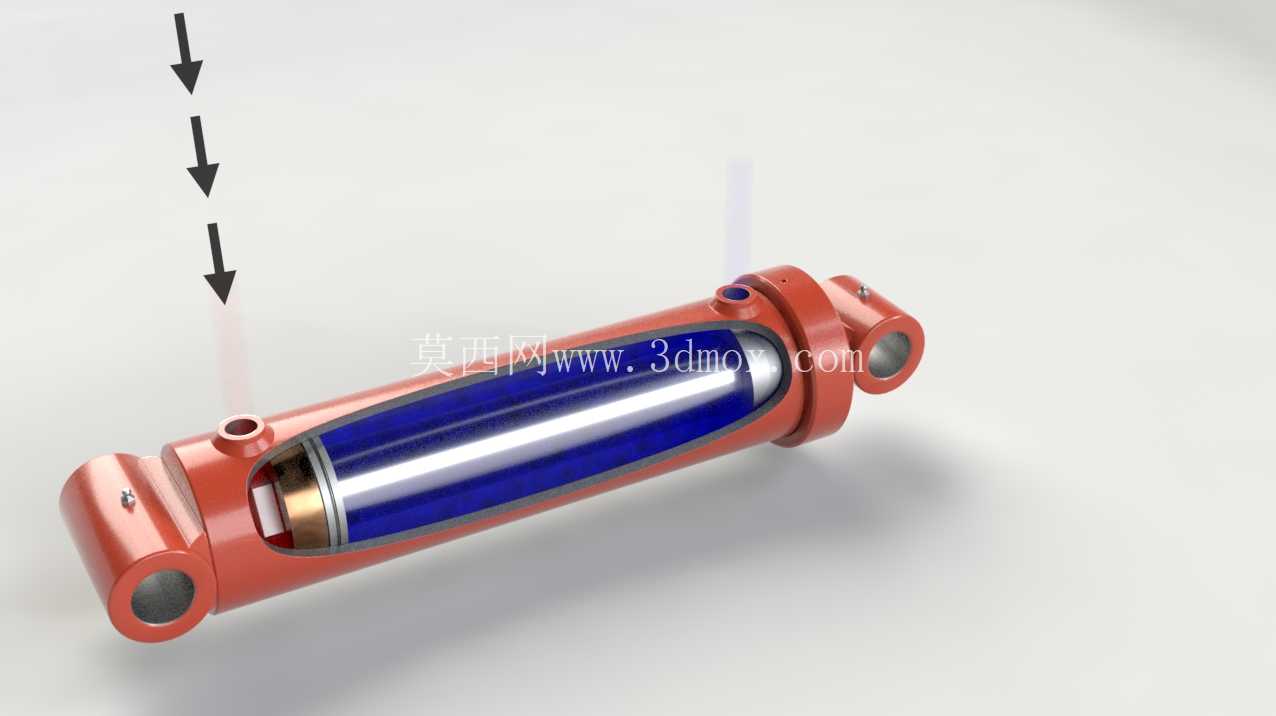

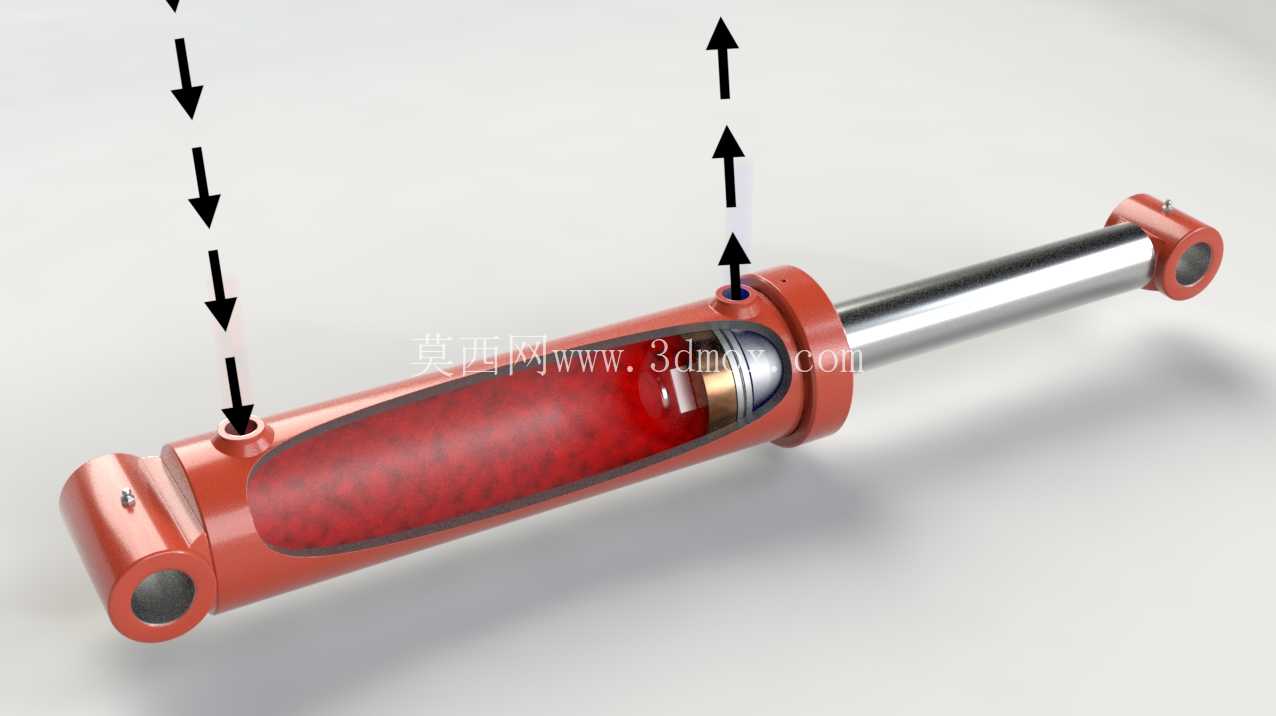

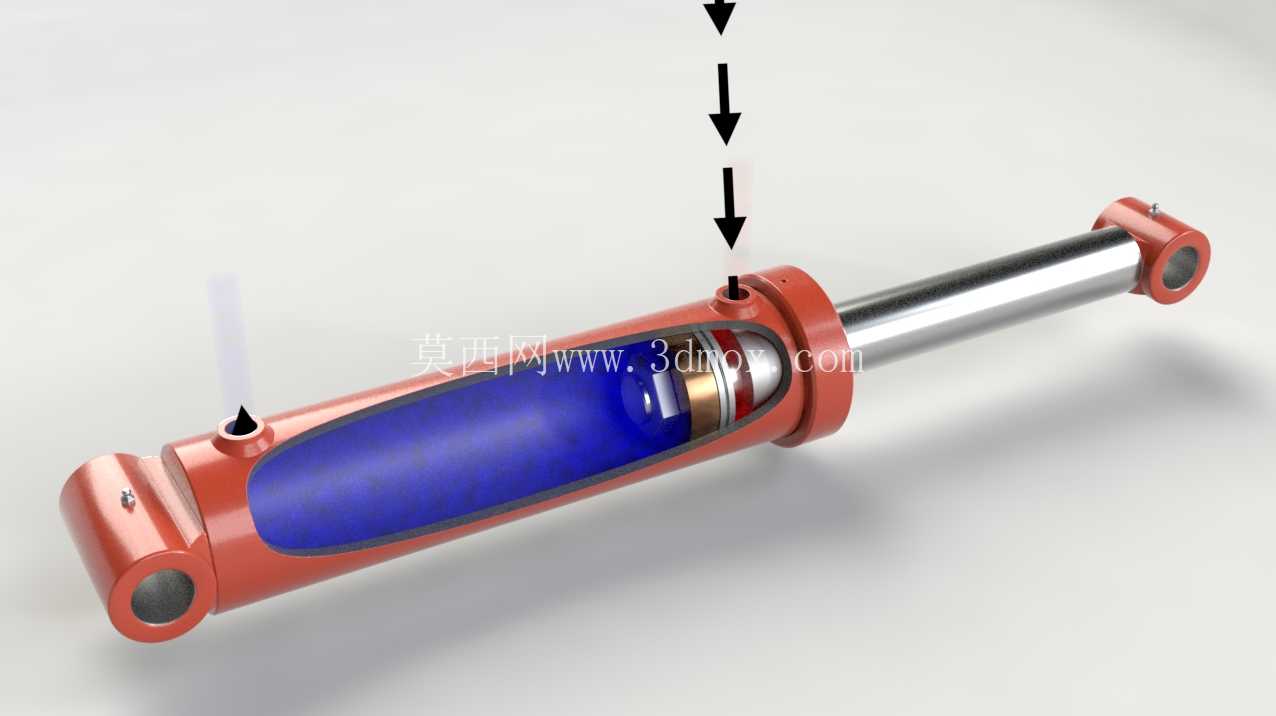

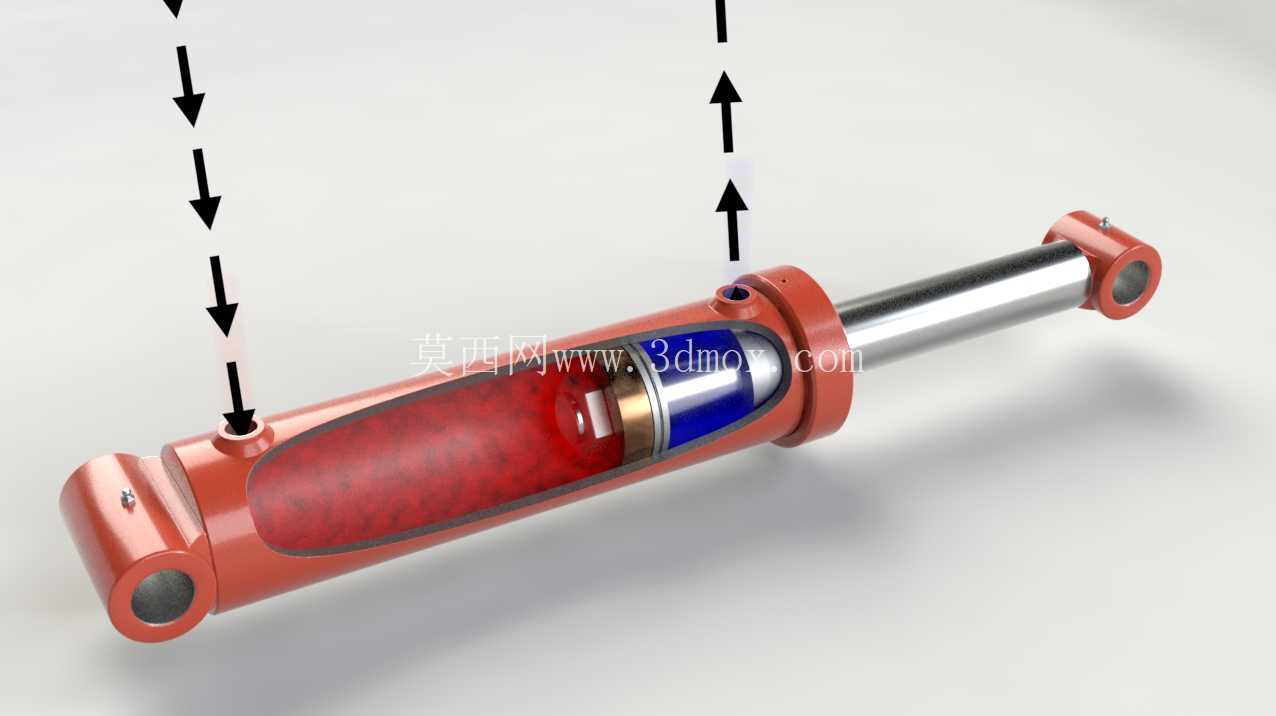

模型上标注的两个油口分别对应无杆腔和有杆腔，当压力油从无杆腔进入时，活塞在油压作用下带动活塞杆向外伸出，此时有杆腔的油液回流，由于无杆腔的有效作用面积更大，相同供油压力下可以输出更大的推力，适合重载伸出的工况；当压力油从有杆腔进入时，活塞带动活塞杆回缩，此时无杆腔油液回流，有杆腔有效作用面积更小，相同流量下回缩速度更快，适合空载快退的工况。在实际选型应用中，这类油缸的安装尺寸需要严格匹配主机的安装边界：两端的铰接耳环内孔尺寸、耳环间距、活塞杆伸出的最大行程、缸筒的外径尺寸，都需要和安装空间做干涉校验，比如在工程机械的动臂驱动场景，要计算油缸全伸和全缩状态下的安装距，避免运动到极限位置时出现机构死点或者油缸拉脱；在机床进给场景，要核算活塞杆的挠曲变形量，当行程超过杆径的15倍时，需要额外增加中间支撑装置，避免活塞杆伸出过长时出现抖动，影响进给精度。

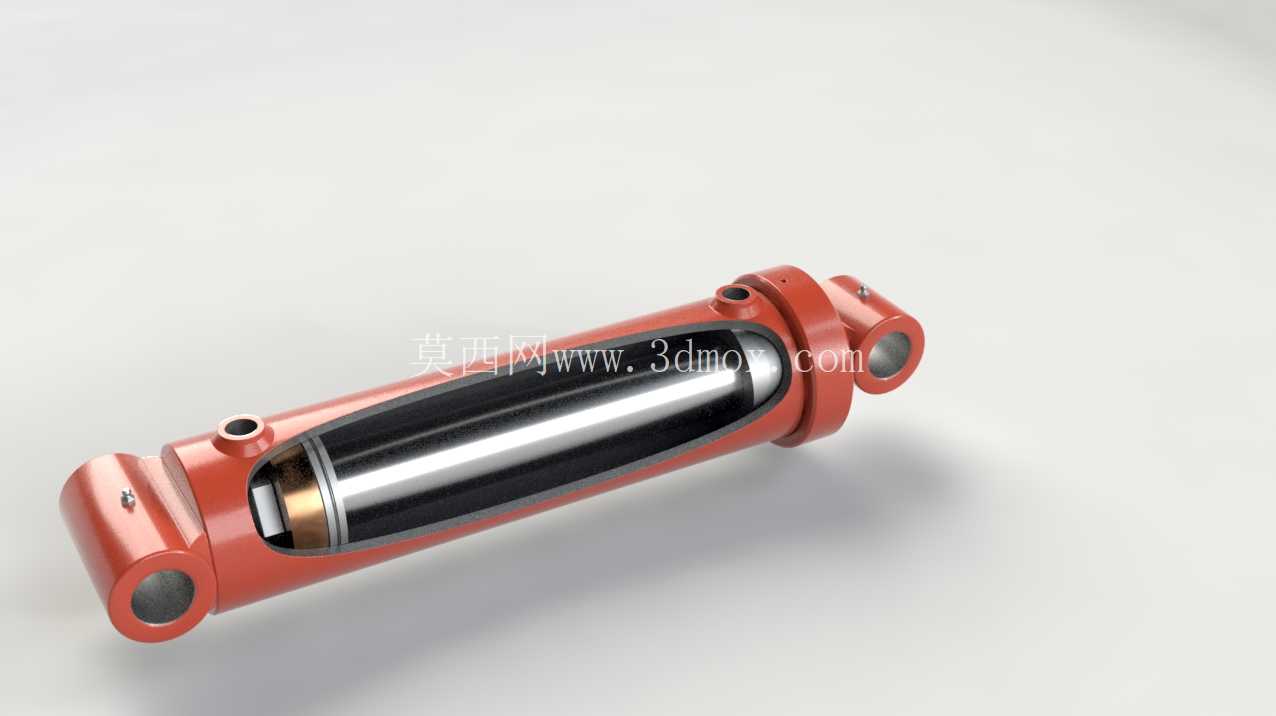

从建模细节来看，这个剖面模型特意将缸筒一侧做了透明剖视处理，清晰展示了内部活塞的位置、油液的填充区域以及密封件的装配位置，能直观演示压力油进入不同腔室时活塞的运动逻辑，对于液压系统的原理教学、设备运维人员的结构认知都有很强的参考价值。实际工程应用中，这类油缸的额定工作压力通常分为16MPa、25MPa几个常用等级，对应不同的缸径和杆径组合，可以输出几千牛到几百千牛不等的推力，设计选型时除了核算推力和行程，还要根据工况的运动频率选择合适的密封材质：如果是高频往复运动的工况，需要选用低摩擦的聚氨酯密封件，降低运动阻尼和发热；如果是高温工况环境，需要选用氟橡胶材质的密封件，避免密封件过早老化失效；如果是在有腐蚀性介质的环境中使用，缸筒和活塞杆的材质还要做对应的防腐处理，比如采用不锈钢材质或者增加特殊防腐镀层。

很多刚接触液压设计的工程师容易忽略油缸的排气设计，实际上在缸筒的最高位置通常会设置排气塞，在设备首次安装或者长期停机后重启时，需要拧开排气塞排出缸筒内残留的空气，避免空气混入油液导致油缸运动过程中出现爬行、抖动的问题，影响运动平稳性。另外油缸的缓冲设计也很关键，在行程末端的活塞和端盖位置会设置缓冲柱塞和缓冲油腔，当活塞运动到接近行程终点时，缓冲柱塞进入端盖的缓冲腔，封闭油液的回油通道，让残留的油液通过细小的节流缝隙缓慢排出，从而产生缓冲阻力，避免活塞高速撞击端盖，产生噪音和结构损伤，这个模型虽然做了简化演示，但实际工程应用中缓冲结构是重载油缸必不可少的设计部分。
