工程用双耳铰接式液压油缸结构设计

项目分类:液压 发布时间:2026-05-21 ID:1152447
  • 工程用双耳铰接式液压油缸结构设计
  • 工程用双耳铰接式液压油缸结构设计

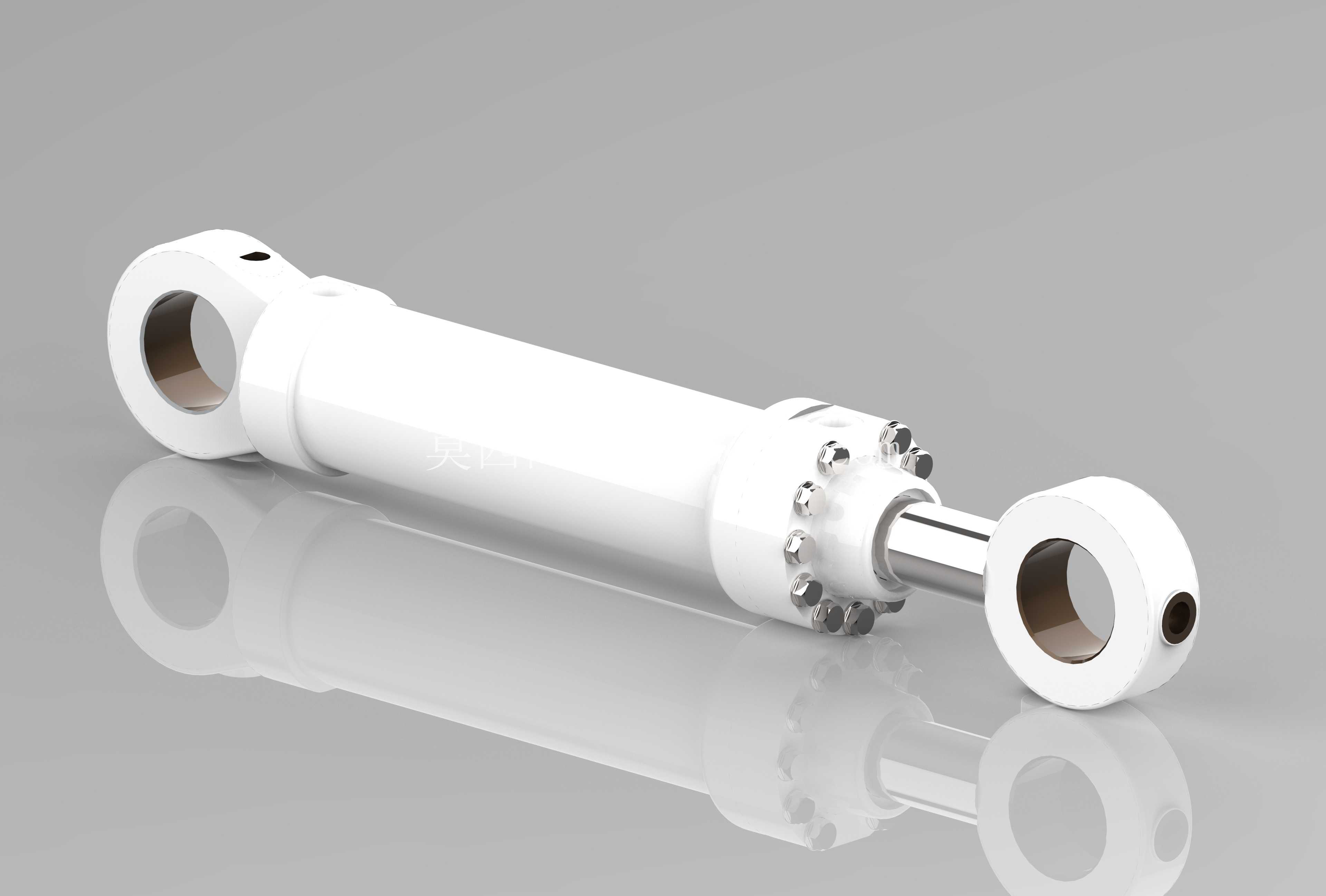

  从结构设计逻辑来看,这款油缸采用两端铰接的安装形式,两端的带衬套铰接耳是核心安装接口,设计时需要重点匹配耳孔的同轴度公差,衬套通常选用自润滑铜基合金材质,既可以降低铰接位置的转动摩擦阻力,也能补偿安装过程中产生的微小角度偏差,避免活塞杆承受额外的径向偏载——这也是很多现场油缸早期漏油、杆体拉伤的核心诱因,设计阶段就需要在缸筒端盖位置预留足够的摆动间隙,同时在活塞杆表面做高频淬火加硬镀铬处理,硬度控制在HRC58-62区间,镀铬层厚度不小于0.03mm,兼顾耐磨性能与防锈能力,适配户外多尘、潮湿的作业环境。在工程机械、重型装备、冶金设备、船舶甲板机械的液压传动系统中,这类双耳铰接式液压油缸是应用占比极高的直线执行元件,核心作用是将液压泵输出的压力能转换为往复直线运动的机械能,驱动负载完成举升、推拉、摆动、锁止等动作,相比齿轮齿条、丝杠等直线传动结构,同等输出力下油缸的体积更小、功率密度更高,且能通过液压阀组实现平稳的无级调速与过载保护,适配重载、高频动作、安装空间受限的工况。

  缸体部分采用无缝钢管珩磨内孔的工艺,内孔表面粗糙度控制在Ra0.4以内,保证活塞密封件的滑动顺畅,减少内泄;活塞与活塞杆的连接采用螺纹加防松螺钉的结构,避免高压往复动作下连接松动,端盖与缸筒的连接采用螺栓预紧的法兰结构,相比螺纹连接的端盖,这种结构拆装维护更方便,也能承受更高的工作压力,端盖内部集成了导向环、防尘圈、主密封、缓冲密封多道密封结构,其中缓冲密封可以在油缸行程末端吸收活塞的冲击动能,避免活塞直接撞击端盖产生异响与结构损伤,防尘圈则可以阻挡外界的粉尘、泥沙进入缸筒内部,保护密封件与活塞杆表面。

  从安装边界来看,设计时需要明确油缸的最小安装距与最大行程的匹配关系,两端铰接耳的中心距在完全缩回状态下的尺寸,需要适配设备安装位的最小空间,完全伸出时的中心距要满足负载的最大位移需求,同时要预留10-15mm的行程余量,避免活塞运行到极限位置顶死端盖;铰接耳的孔径需要匹配设备安装销轴的直径公差,通常选用H8/f7的间隙配合,保证铰接转动灵活无卡滞,耳板的厚度需要根据油缸的最大输出推力做强度校核,避免重载下耳板出现塑性变形甚至断裂。

  在实际选型应用中,这类油缸可以根据系统压力调整缸筒壁厚与活塞杆直径,16MPa系统压力下常规选用的缸筒壁厚可以满足多数工程机械的重载需求,如果应用在25MPa及以上的高压系统,还需要对缸筒、端盖连接螺栓做额外的强度验算,同时在油口位置加装平衡阀,避免负载失速下落。不同于法兰安装、脚架安装的油缸,双耳铰接的形式允许油缸在工作过程中随负载的摆动调整自身角度,非常适合用在挖掘机斗杆驱动、装载机举升臂、自卸车货箱举升、船舶舱盖启闭这类存在角度变化的传动场景,设计建模过程中需要重点验证活塞杆伸出过程中,缸体摆动会不会和周边的结构件产生运动干涉,尤其是在最大摆角位置,要预留足够的安全间隙,避免动作过程中磕碰缸筒或者液压管路。另外,活塞上的密封件沟槽尺寸需要严格匹配所选密封件的标准尺寸,沟槽的粗糙度、倒角都要符合密封件的安装要求,避免安装时切伤密封件导致早期内泄,油口的位置通常设置在缸筒两端靠近端盖的位置,油口螺纹选用通用的公制细牙螺纹或者英制管螺纹,方便现场配接液压管路,建模时可以预留油口的焊接或者螺纹连接空间,方便后续根据实际管路走向调整油口方向。
