手持式气动喷砂作业工具结构设计

这款手持式喷砂工具的设计初衷，是针对市面现有商用喷砂枪在小范围精细作业场景下暴露的握持疲劳、介质流向控制精度不足、接口适配性差等问题做定向优化，整体采用L型枪式布局，核心结构围绕压缩空气驱动、磨料介质负压混入的工作逻辑搭建，可适配金属表面除锈、焊缝余高清理、小型工件氧化层去除、3D打印件表面后处理、塑胶件毛边喷砂修整等多类小范围精准作业场景。

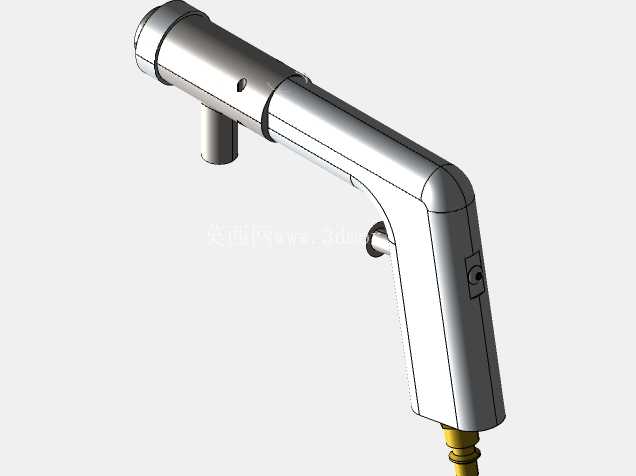

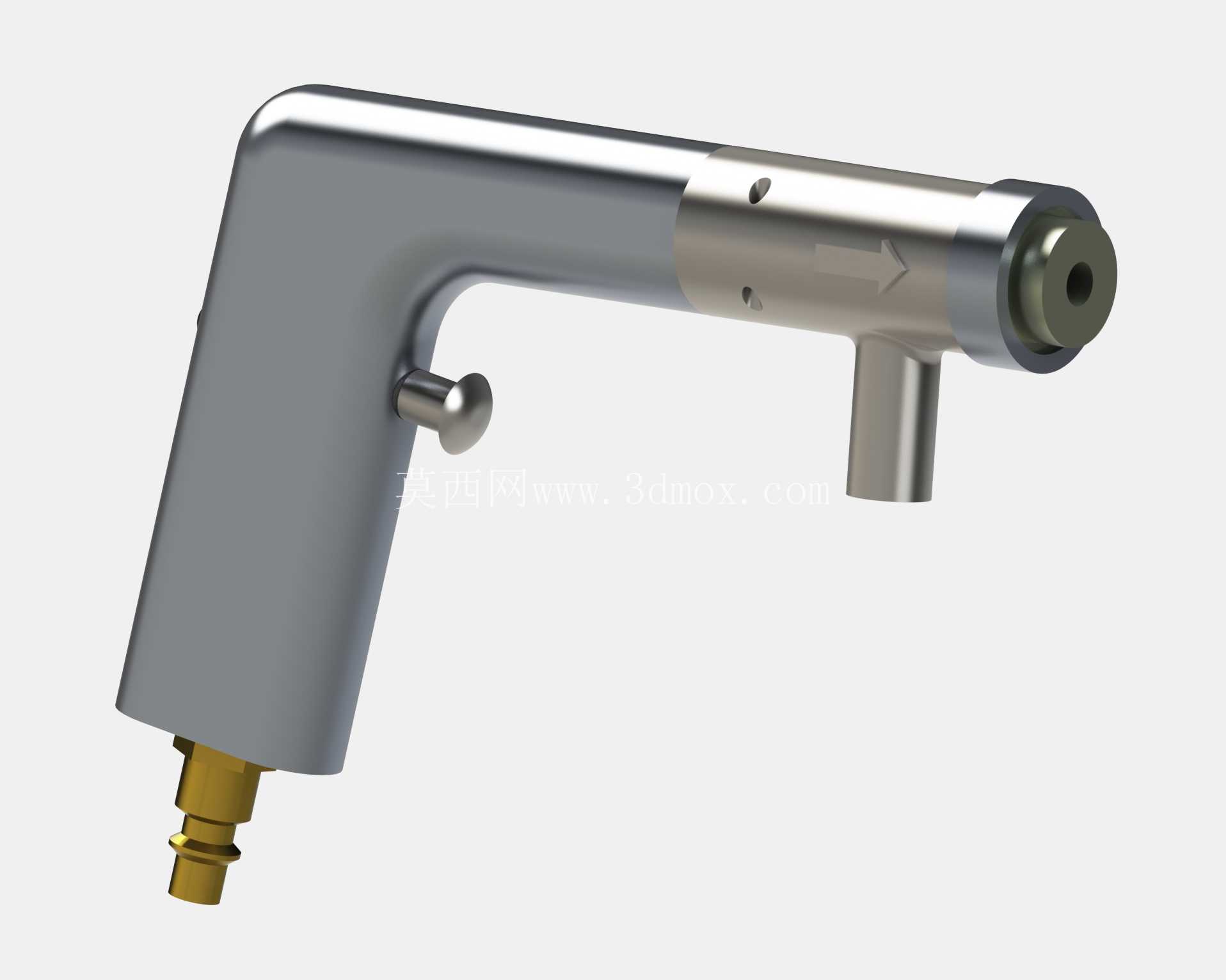

从结构功能分区来看，工具整体分为握持段、介质混合腔段、喷嘴段、气源接入段四个核心部分。握持段采用符合人体工学的大弧度曲面设计，表面做哑光金属质感处理，握持时手掌贴合面的弧度经过反复调整，可适配不同手型的握持习惯，长时间手持作业时能有效降低手腕部的受力负荷，握柄侧面设置的小型金属拨杆为介质流量调节拨杆，拨杆的转动行程与介质混入通道的开度做线性匹配，作业人员可根据待处理表面的材质、粗糙度要求，实时调整磨料的混入比例，无需中断作业更换配件。

介质混合腔段为整枪的核心功能区，腔体内壁做光滑圆弧过渡处理，避免磨料在腔体内残留堆积造成通道堵塞，腔体外壁设置的流向标识可帮助作业人员快速确认安装方向，避免气源接反导致的磨料倒灌问题，腔体与握持段、喷嘴段的连接均采用精密间隙配合加密封圈密封的结构，可承受0.4-0.8MPa的常规工作气压，不会出现漏气、漏砂的问题。喷嘴段采用可拆卸式结构设计，可根据作业需求更换不同口径的喷嘴，适配不同粒度的磨料介质，喷嘴出口做内锥面导流设计，可让喷出的气砂混合流保持稳定的束状形态，减少磨料的无效飞散，提升喷砂作业的精准度，降低磨料的无谓损耗。

气源接入段位于握持段的最下端，采用标准快插式黄铜接头，可直接对接车间常规的8mm气动气管，接头内部设置有单向通气结构，在停止供气时可自动封闭通道，避免腔体内残留的磨料掉入气管造成管路堵塞。从安装边界与尺寸适配来看，整枪的横向总长度控制在180mm以内，握持段的竖向高度为120mm左右，整体重量控制在300g上下，单手握持操作无明显负重感，可伸入狭窄的腔体内部、设备夹缝等常规喷砂工具无法到达的区域完成作业，不需要额外加装延长杆即可覆盖大部分小工件的喷砂作业范围。

设计过程中针对磨料磨损问题做了专项优化，所有与磨料直接接触的内壁、通道部位均做了表面硬化处理，硬度可达到HRC55以上，可有效抵御棕刚玉、玻璃珠、白刚玉等常用磨料的高速冲刷磨损，延长工具的整体使用寿命。气路通道的直径经过反复测算，在保证压缩空气流速达到磨料输送要求的前提下，尽可能降低压缩空气的消耗量，相比同规格商用喷砂枪，同等气压下的耗气量可降低12%左右，能有效减少车间压缩空气的能耗。

在实际作业场景中，这款工具可搭配小型移动喷砂罐使用，也可直接连接自吸式磨料料桶完成作业，针对五金小件的局部喷砂、模具表面的纹路修复、焊接位置的焊渣清理、老旧涂层的局部去除等作业场景，都能保持稳定的作业效果，不会出现磨料供应断续、喷砂力度不均的问题。结构上没有多余的复杂零件，日常维护时只需要定期拆开混合腔清理残留磨料、更换磨损的密封圈即可，不需要专业的维修技能，一线作业人员即可完成日常保养工作。
