300kg载重剪叉式液压升降平台手推车

这款剪叉式液压升降手推车，核心服务于生产车间内的短距离物料转运与工位高度匹配作业，在机加工车间的工序间工件转运、仓储区域的轻型货物堆高取放、装配线旁的物料高度适配场景中都能发挥作用，尤其适合需要频繁调整作业面高度、且作业通道狭窄的生产环境，相比固定高度的普通手推车，它能省去额外搭配垫高工装、反复搬抬工件调整高度的步骤，降低一线操作人员的弯腰搬抬频次，减少重复性劳损的发生概率。

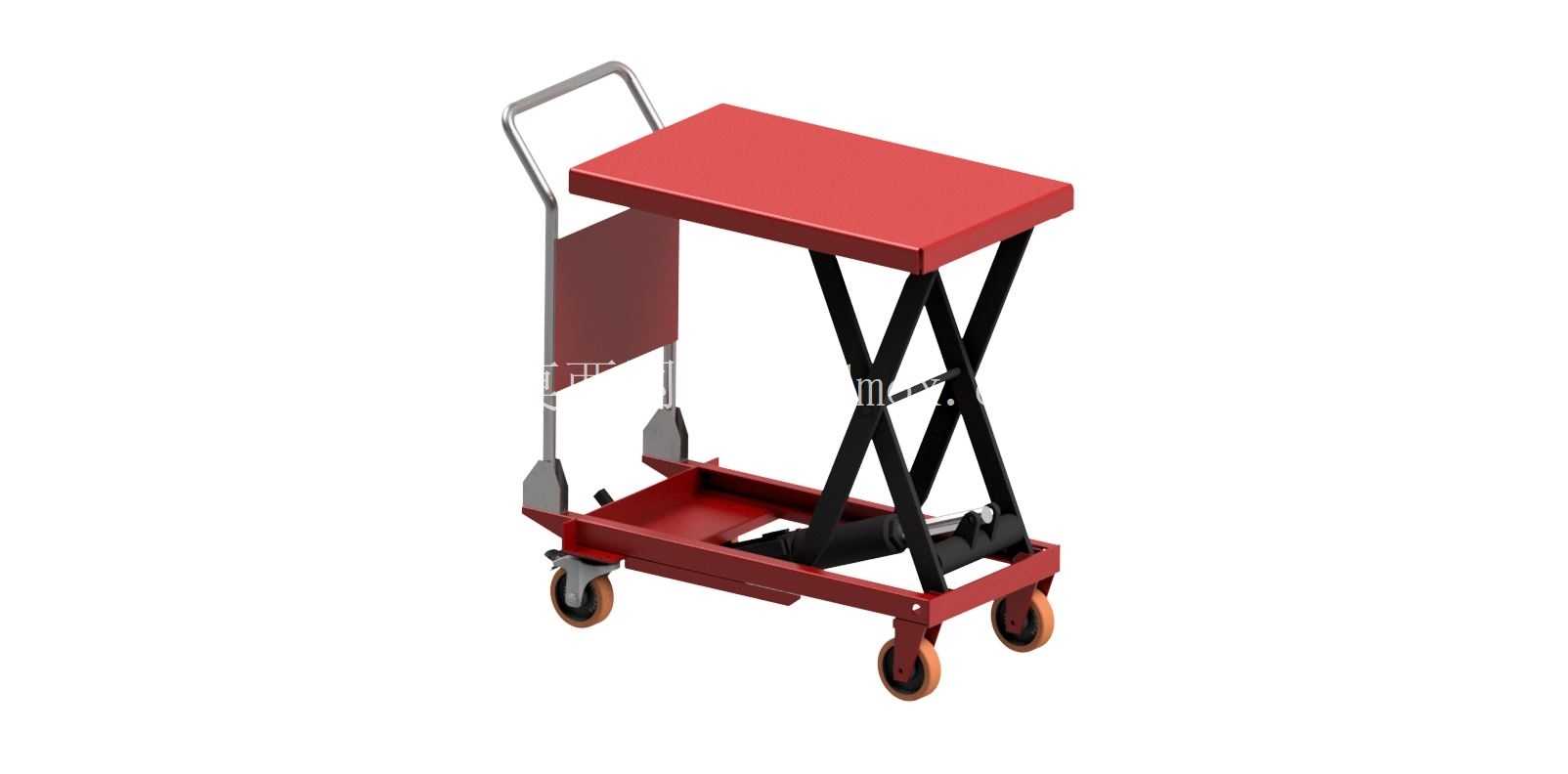

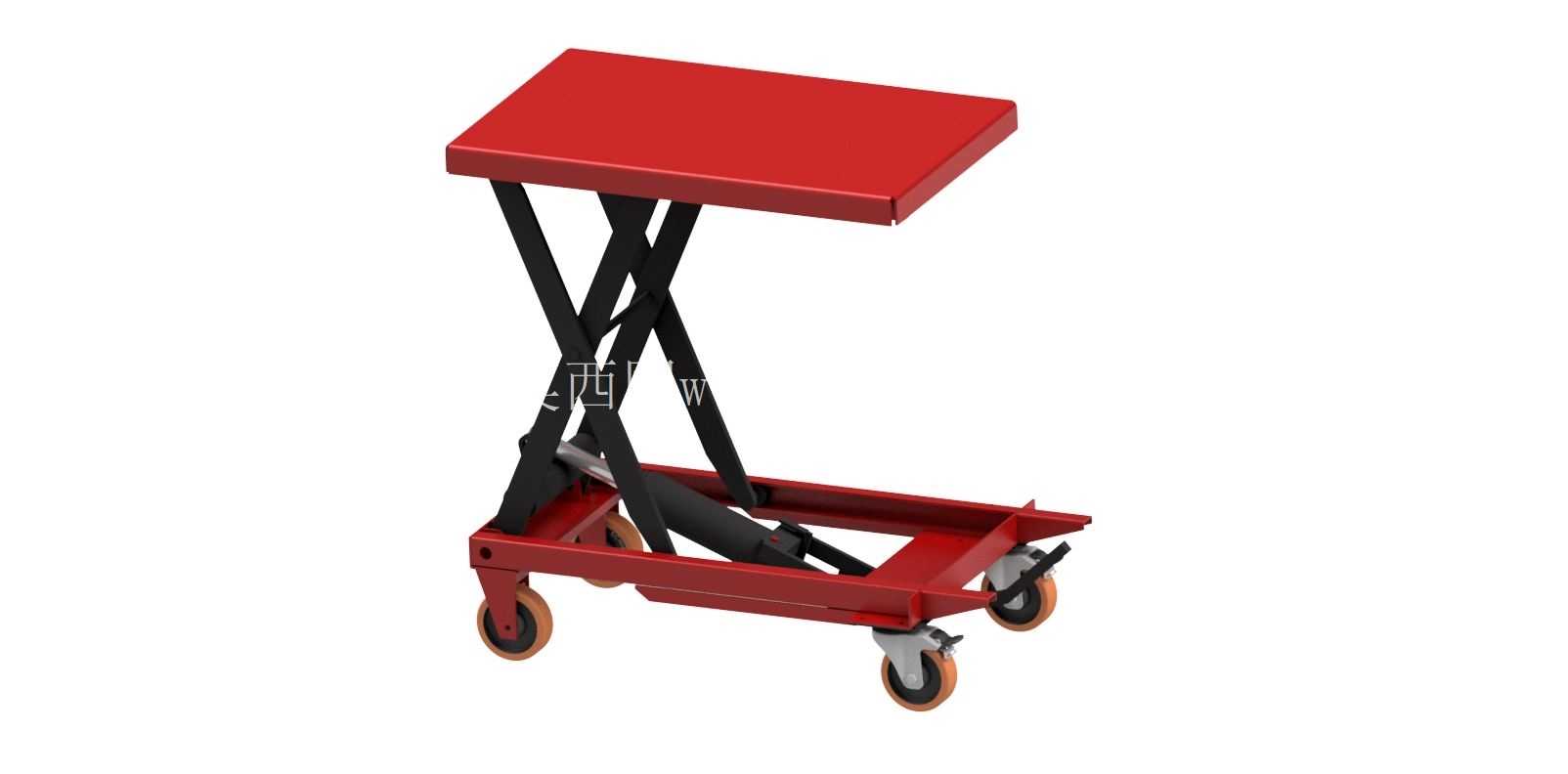

从结构设计逻辑来看，整车采用底部框架承载+中部剪叉臂传力+顶部平台承载的三层结构，底部框架为整体焊接式槽钢结构，四个角点安装带刹车的聚氨酯脚轮，其中靠近推手的两个脚轮为万向轮，远离推手的两个为定向轮，这种轮组配置既保证了直线推行时的方向稳定性，又能在狭窄通道内实现小半径转向，适配车间内1.2米宽度的人行通道通行需求；脚轮的安装座采用加厚钢板冲压焊接成型，与底部框架的连接位置额外加焊了三角形加强筋，避免满载推行时轮座受侧向冲击力出现焊缝开裂的问题。中部的剪叉臂采用两组对称布置的X型高强度钢板剪臂，剪臂之间的铰接点采用带自润滑衬套的销轴连接，销轴两端加装防松卡簧，避免长期升降作业中销轴窜动脱出；剪叉臂的展开与收拢由底部布置的脚踏式液压油缸驱动，油缸的缸体端铰接在底部框架的预留安装座上，活塞杆端铰接在剪叉臂的中部驱动点，通过脚踏踏板驱动油缸活塞杆伸出，即可推动剪叉臂展开实现平台升高，泄压阀设置在推手附近的位置，操作人员扶着推手即可单手操作泄压，控制平台平稳下降，下降速度可通过泄压阀的开合度进行微调，避免平台快速下坠导致放置的工件滑落。

顶部承载平台为整块花纹钢板折弯成型，四周向下折弯30mm形成翻边结构，既提升了平台的整体抗弯刚度，又能防止平台上放置的工件、工具箱从侧边滑落，平台表面的花纹结构可增大与工件底部的摩擦力，即使推行过程中经过车间地面的小型接缝、减速带，也能减少工件滑移的风险。推手部分采用圆管弯制成型，表面做喷塑处理，推手与底部框架的连接位置设置了斜向加强撑，避免满载推行时推手受侧向力出现变形；推手旁还设置了一块小型立式挡板，可在平台升高状态下，对靠近推手侧的物料起到限位作用，防止物料向操作人员方向滑落。

从安装边界与尺寸适配角度来看，整车在最低位状态下总高度不超过0.4米，可直接推入高度0.5米的设备操作台下方进行物料接驳，最高举升高度可达到1米左右，能够匹配多数车间内0.8-0.9米高度的装配工作台、检验台的作业面高度，无需额外搭配登高梯即可完成中层货架的货物取放；整车长度控制在1.2米以内，宽度0.6米左右，即使是小型生产车间的设备间隙也能顺利通行，300kg的额定载重完全覆盖日常生产中轻型工件、工装夹具、物料箱的转运需求，液压系统内置过载保护阀，当载重超过额定值时会自动限制油缸压力，避免超载导致结构变形或者油缸密封件损坏。

在建模细节处理上，该模型完整还原了剪叉臂铰接处的配合间隙、脚轮的转动结构、液压油缸的管路连接位置、脚踏板的铰接复位结构，所有钣金件的折弯圆角、焊接位置的焊道细节都做了对应呈现，没有出现结构干涉的问题，可直接用于同类产品的结构参考、作业场景模拟，也可作为车间布局规划时的设备占位模型使用，帮助设计人员提前核算通道宽度、作业半径是否满足使用需求。
