车间移动式油桶料筒升降搬运机构

在机加工、化工原料仓储、润滑油调配车间的日常物料转运场景中，圆柱形料桶、油桶的短距离移位与高度对位一直是一线操作的痛点——满装200L标准工业油桶的重量接近200kg，纯人工抬举不仅劳动强度极大，还容易出现桶身滑脱、物料倾洒的安全隐患，常规手动液压叉车仅能完成水平转运，无法适配不同高度接料口的举升对位需求，这款移动式料筒升降机构正是针对这类场景开发的专用转运工装。

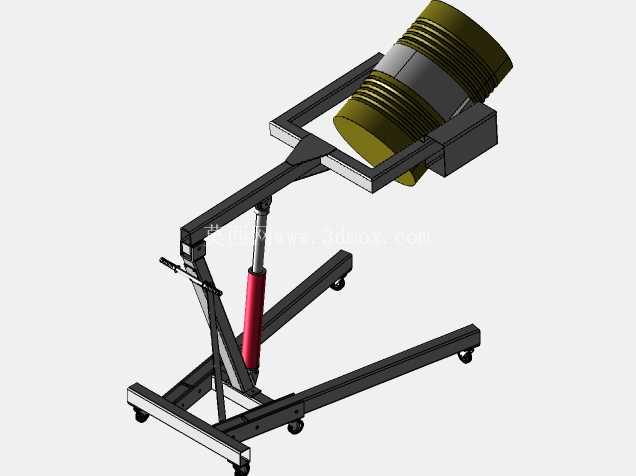

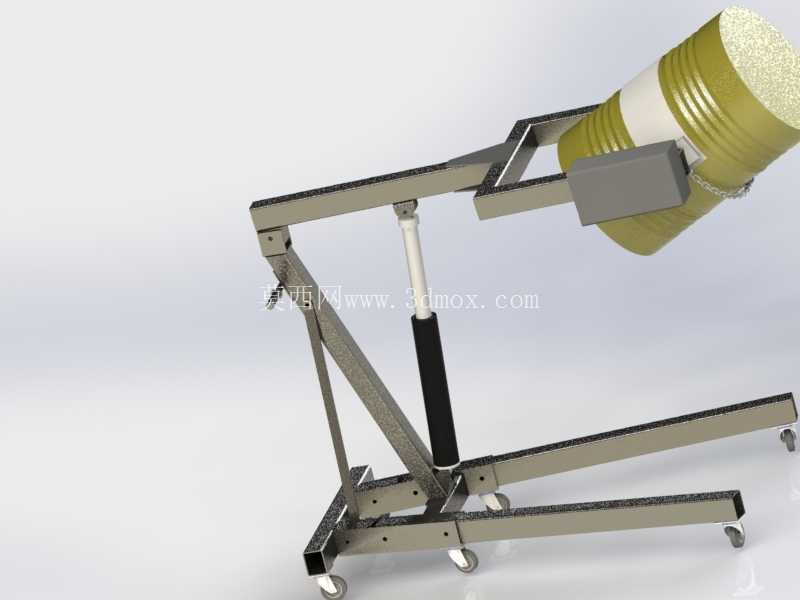

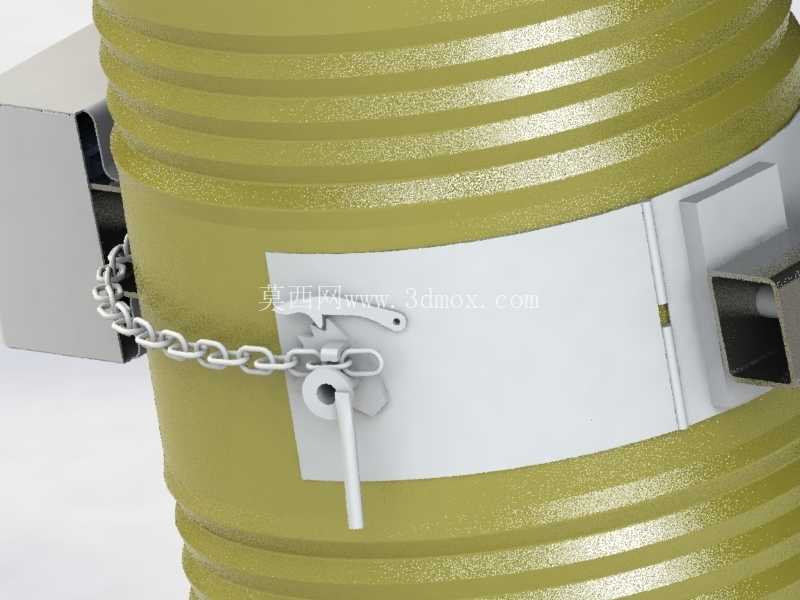

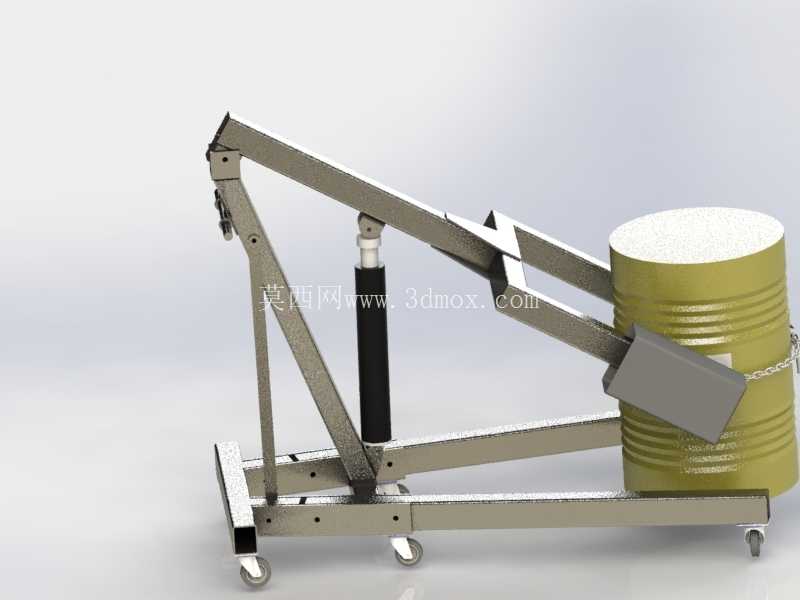

从结构设计逻辑来看，整套机构采用剪叉式摇臂结合液压支撑的举升方案，没有采用复杂的电控元件，纯机械液压的驱动形式能在无电源的车间角落、仓储库区正常使用，维护成本极低。底部的承载框架采用槽钢焊接成型，框架下方配置四个带刹车的万向脚轮，其中两个前轮采用低轮廓设计，能直接伸入标准货架底层、生产设备接料台的下方空隙，缩小作业时的设备间距，减少料桶举升后的横向对位调整量。摇臂结构采用双平行连杆布局，保证举升过程中料桶夹持端始终保持垂直状态，不会因为举升角度变化导致桶身倾斜漏料，夹持部位采用弧形抱板加底部托钩的组合结构，抱板内侧贴合桶身的圆弧面，托钩直接卡入油桶底部的卷边位置，不需要额外的绑带固定就能保证桶身在举升、移动过程中不会滑脱，抱板与桶身接触的面可以粘贴橡胶垫层，避免金属硬接触刮伤桶身外壁的防锈涂层。

液压支撑单元布置在摇臂的铰接支点附近，采用手动压杆驱动的单作用液压油缸，油缸的行程匹配0-1200mm的举升高度范围，能覆盖常规生产设备1米左右的接料口高度，也能适配普通仓储货架第二层的堆高需求，油缸自带泄压自锁功能，举升到任意高度都能自动锁止，不会因为负载出现缓慢回落的问题，泄压阀采用脚踏式设计，操作人员在对位完成后可以脚踩控制桶身缓慢下降，双手可以全程扶稳桶身调整对位精度，操作安全性更高。整套机构的自重控制在120kg以内，空载时单人就能推动移位，满载状态下脚轮的滚动阻力经过优化，在平整的环氧地坪、水泥地面上都能轻松推行，不会出现卡滞、推行费力的问题。

从安装边界与适配性来看，整套设备的占地长度在收拢状态下不超过1.4米，宽度不超过0.8米，能在宽度1.2米的车间通道内正常转弯通行，不需要对现有车间的通道布局做改造。摇臂收拢状态下的整体高度不超过1.1米，能顺利通过车间内2米以下的管线、桥架下方空间，不会出现通行干涉。夹持机构的弧形抱板尺寸适配直径580mm的标准200L工业铁桶，更换不同弧度的抱板配件后，也能适配塑料化工桶、小规格原料桶的转运需求，不需要对主体结构做改动。

在实际使用场景中，这套机构可以完成原料桶从卸货区到生产线边的转运，也能完成废油桶从设备下方到危废存放区的收集转移，相比固定式的提升设备，它不需要固定安装基础，能灵活覆盖车间内多个作业点位，一台设备就能服务3-5个相邻工位的料桶转运需求，相比采用电动堆高车的方案，它的购置成本更低，对操作人员的技能要求更低，不需要特种设备操作资质就能使用，非常适合中小型加工车间、仓储库区的日常物料转运作业。结构设计上所有铰接点都采用带油嘴的铜套铰接，日常维护只需要定期加注润滑脂就能保证转动顺畅，液压油缸采用标准通用配件，后期出现密封件老化问题时可以快速更换，不需要整台设备报废，整体的使用寿命能达到8年以上，能满足车间高频次的日常使用需求。
