时产百公斤级物料粉碎研磨设备结构

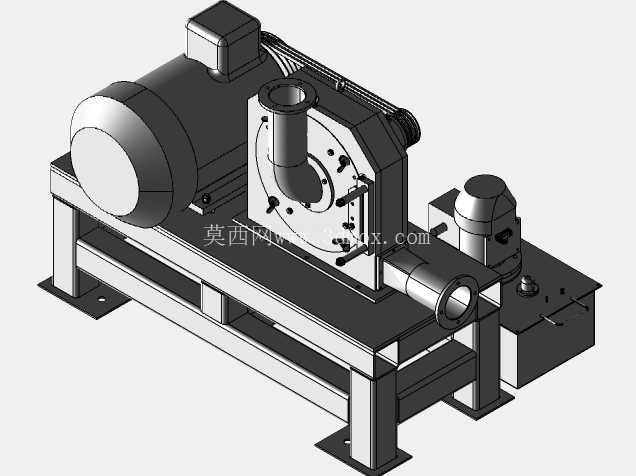

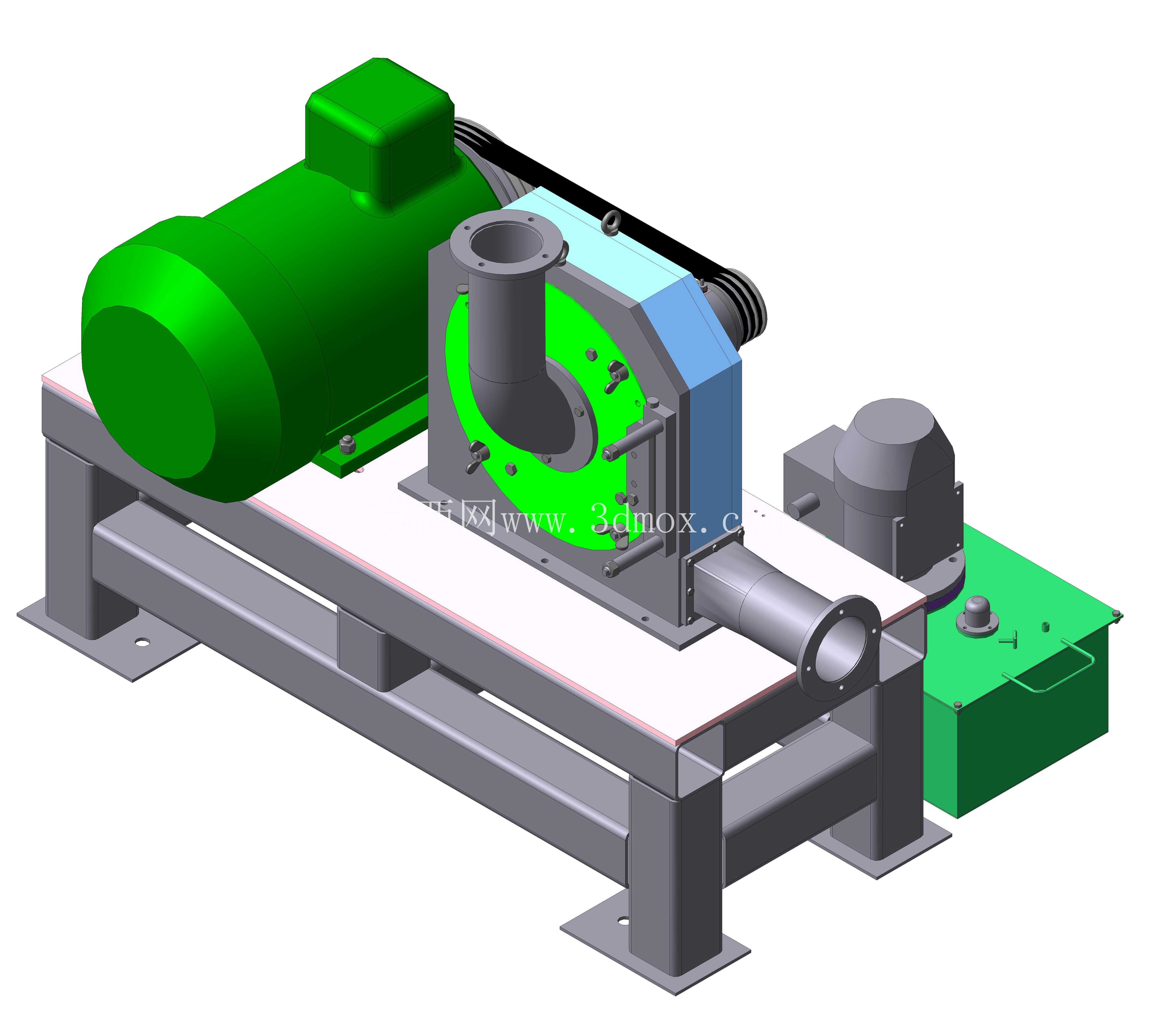

　　该设备针对中小产能粉体加工场景设计，适配食品、农副产物、小型化工原料等中低硬度物料的粉碎作业，单机额定处理能力为每小时100kg，可独立完成从进料到出料的连续粉碎工序，也可嵌入小型粉体生产线作为前段破碎单元使用，无需额外配置前置粗碎设备即可处理粒径不超过20mm的进料物料。从结构布局来看，设备采用卧式同轴布置方案，动力输入端设置带轮传动结构，通过V带与驱动电机连接，带轮外侧预留安全防护安装位，可避免传动部件外露引发的安全隐患；进料段采用大曲率弯管结构，垂直向上的法兰接口可直接对接上游料仓或喂料装置，弯管内壁做圆弧过渡处理，能够减少物料下落过程中的卡滞与积料问题，弯管与粉碎腔体的连接位置设置快拆式锁紧吊环，无需专用工具即可快速开启腔体，方便日常更换易损件、清理腔体残留物料。

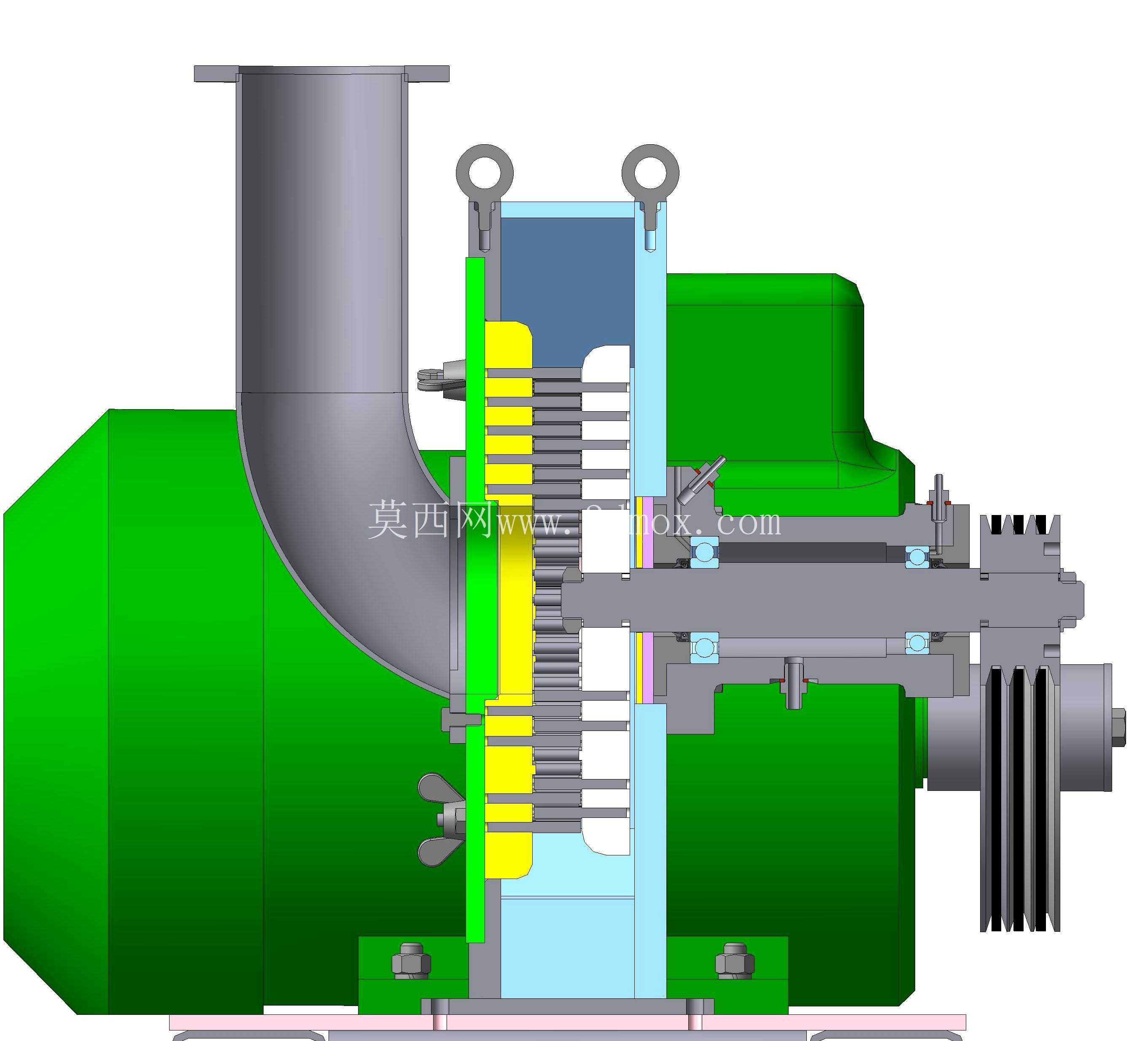

　　粉碎腔体内部采用锤片式转子与定齿圈配合的粉碎结构，转子轴通过两端轴承座固定在腔体壳体上，轴承位设置多重密封结构，可阻挡粉碎过程中产生的细粉进入轴承内部，延长轴承维护周期；转子上的锤片采用对称布置设计，运转过程中动平衡余量控制在G6.3级以内，满负荷运转时整机振动幅值可控制在0.1mm以内，无需额外做重型混凝土基础即可安装固定，普通钢制机架搭配减震垫即可满足安装要求。

　　腔体外侧的壳体采用分段式铸造结构，壁厚根据受力位置做差异化设计，转子高速运转对应的腔体中段壁厚加厚30%，可承受长期粉碎作业中物料对内壁的冲刷磨损，同时降低运转过程中的腔体共振噪音；出料段设置在腔体下方（图中剖面未完全展示），可对接集料袋或负压输送管道，适配不同的出料收集方式。从安装边界来看，设备整体轴向长度控制在1200mm以内，腔体最大外径约650mm，进料弯管顶端距安装基准面高度约900mm，整机重心落在安装底座中心范围内，安装时仅需保证底座平面度误差不超过2mm/m即可，无需复杂的找正工序；设备侧面预留检修操作空间不小于400mm，即可满足日常维护、易损件更换的操作需求。

　　设计过程中针对易磨损部位做了针对性优化，腔体内壁与物料接触的位置设置可更换的耐磨衬板，锤片采用高碳钢淬火处理，正常作业工况下易损件更换周期不低于800小时；转子与腔体之间的间隙控制在5-8mm之间，既可以避免运转过程中转子与腔体发生刮碰，又能保证物料在腔体内得到充分的冲击、剪切粉碎，出料粒度可通过调整出料筛网的孔径实现控制，适配20-120目之间的不同粉体粒度需求。传动端的带轮采用多槽结构设计，可根据实际处理物料的硬度调整传动比，匹配不同的转子转速，处理脆性物料时可适当提高转速提升粉碎效率，处理韧性物料时可降低转速减少锤片磨损；设备的密封结构采用迷宫密封加毛毡密封的组合形式，可有效避免粉碎过程中细粉外泄，满足一般作业场景的防尘要求。
