多机器人联动连续冲压生产线布局方案

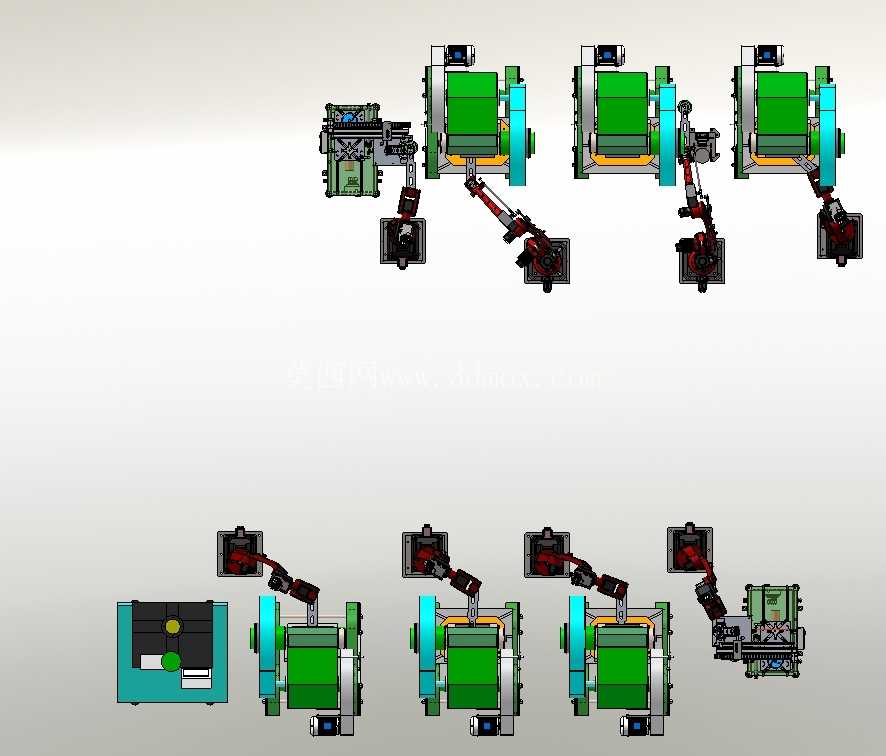

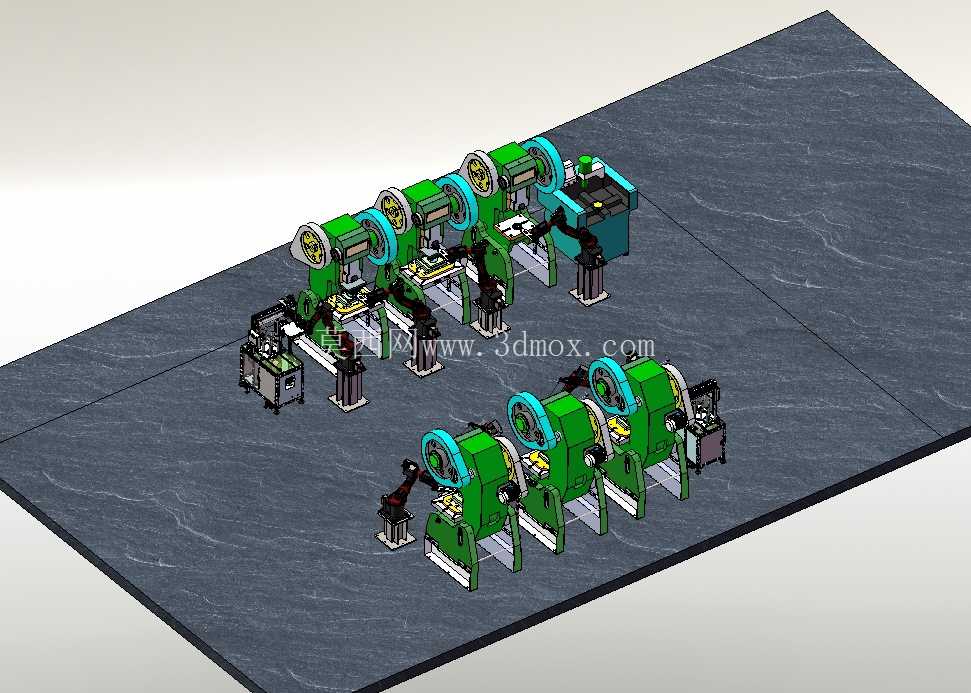

　　从设计逻辑上看，整套方案优先考虑了冲压作业的安全防护要求，每台冲床的作业区域都预留了安全光栅的安装位置，机器人的运动轨迹经过反复仿真验证，完全避开冲床滑块的下行行程范围，同时在冲床与机器人的动作交互上设置了硬接线互锁逻辑，只有当冲床滑块回到上止点、模具完全开模到位后，机器人才会进入冲床模腔区域取放工件，从机械结构与电气逻辑双重层面杜绝安全事故的发生。产线的布局充分考虑了现有车间的场地适配性，单台冲床的安装地脚尺寸按照常规开式可倾压力机的安装孔位设计，相邻冲床之间的间距预留了足够的模具更换与设备维护空间，操作人员可以在不拆卸机器人的情况下完成冲床模具的吊装更换、日常润滑保养等作业，机器人的底座安装高度经过精准计算，保证末端夹爪在取放工件时的运动行程最短，同时避开冲床机身的突出结构，减少不必要的空程动作，压缩单工序的转序时间。这套产线方案针对中小型五金冲压件的批量加工场景设计，常见于家电结构件、3C五金配件、小型汽车冲压零部件的生产车间，解决传统单台冲床人工上下料效率低、安全隐患大、工序间转运节拍不一致的痛点。整套产线采用对称式布局，沿场地中轴线排布六台机械式冲床，每两台相邻冲床之间配置一台六轴工业机器人承担工件的转序搬运工作，替代传统人工手持工件在冲床间周转的作业模式，同时在产线两端分别配置上料工位与下料输送工位，实现从毛坯上料到多工序连续冲压再到成品出料的全流程无人化作业。

　　在功能配置上，每台机器人的末端都搭载了适配冲压件的气动夹爪，夹爪的夹持位置避开工件的成型面，防止夹痕影响工件外观质量，同时夹爪上配置了到位检测传感器，只有确认工件完全夹持到位后机器人才会执行后续动作，避免工件掉落引发的设备故障。产线的上料工位采用堆叠式毛坯料仓，配备分张机构防止毛坯板料粘连，保证每次上料只抓取单张板料，避免双料进入模具造成模具损坏。整套产线的节拍经过匹配设计，单台冲床的冲压行程次数与机器人的搬运速度完全适配，不会出现某一工位等待堆积的情况，相比传统人工操作的单台冲床生产模式，这套联动产线的生产效率可以提升三倍以上，同时可以避免人工操作容易出现的工件定位偏差问题，提升冲压件的成型精度一致性。

　　从安装边界来看，整套产线的整体占地长度可以根据车间实际场地进行调整，冲床的数量也可以根据工件的冲压工序数量灵活增减，机器人的安装底座采用膨胀螺栓固定在车间地面上，不需要额外开挖地基，降低了产线部署的施工成本，地面的平整度要求控制在每米长度误差不超过两毫米，保证冲床与机器人的安装水平度，避免长期运行出现设备精度偏移。产线的电气走线采用地面线槽与顶部拖链结合的方式，所有动力线与信号线分开布设，避免信号干扰影响设备运行稳定性，线槽的布置避开人员通行与物料运输的通道，防止线缆被碾压损坏。

　　在细节设计上，冲床的操作面板全部朝向产线外侧的维护通道，方便操作人员在产线外部调整冲床参数、查看设备运行状态，不需要进入产线内部的作业区域，进一步提升运维过程的安全性。下料工位的输送线高度适配车间常用的物料周转箱高度，冲压完成的成品可以直接通过输送线送入质检工位，减少后续的人工转运工作量。整套方案的三维建模过程中，所有运动部件都做了干涉检查，模拟了连续运行状态下机器人与冲床、机器人与模具、机器人之间的运动轨迹，确保全流程没有运动干涉点，同时预留了足够的安全距离，即使机器人出现轨迹偏移也不会直接撞击冲床机身。针对不同规格的冲压件，只需要更换机器人末端的夹爪、调整对应的运动点位程序，就可以快速切换生产品种，适配多品种小批量的冲压生产需求，不需要对产线的整体布局做大规模调整，提升了产线的柔性生产能力。
