协作式锁螺丝作业机械臂结构设计

　　这款协作构型的锁螺丝作业设备，核心面向3C电子、小家电、汽车零部件等行业的小批量多品种装配场景，这类场景往往存在产线换型频繁、工位布局紧凑、人机混合作业的需求，传统的直角坐标锁螺丝机行程固定、换型调试周期长，无法适配柔性产线的快速切换要求，而这款关节式构型的设备刚好填补了这一应用空白。从实际作业用途来看，设备末端集成了电动拧紧轴、螺丝供料导向机构以及批头定位组件，可完成螺丝的自动拾取、对位、拧紧全流程作业，拧紧扭矩可根据不同规格螺丝的工艺要求做对应调整，适配M2到M6区间的常见机牙、自攻螺丝锁付需求，相比人工作业可避免漏锁、滑牙、扭矩不足等常见装配缺陷，锁付一致性可稳定控制在工艺要求的公差范围内。从功能特性层面来看，设备采用六自由度协作关节构型，每个关节都集成了力矩反馈模块，当作业过程中碰到人员或者周边工装障碍物时，可在毫秒级触发停机保护，无需额外设置安全围栏即可实现人机同工位协同作业，大幅缩减了工位的占地面积。关节内部采用谐波减速传动结构，重复定位精度可控制在±0.02mm区间，完全可以满足精密装配场景下的螺丝孔对位要求，臂展覆盖范围可适配长宽1.2米以内的工装台作业面，单关节最大运动速度可达180度每秒，在保证定位精度的前提下兼顾作业节拍。

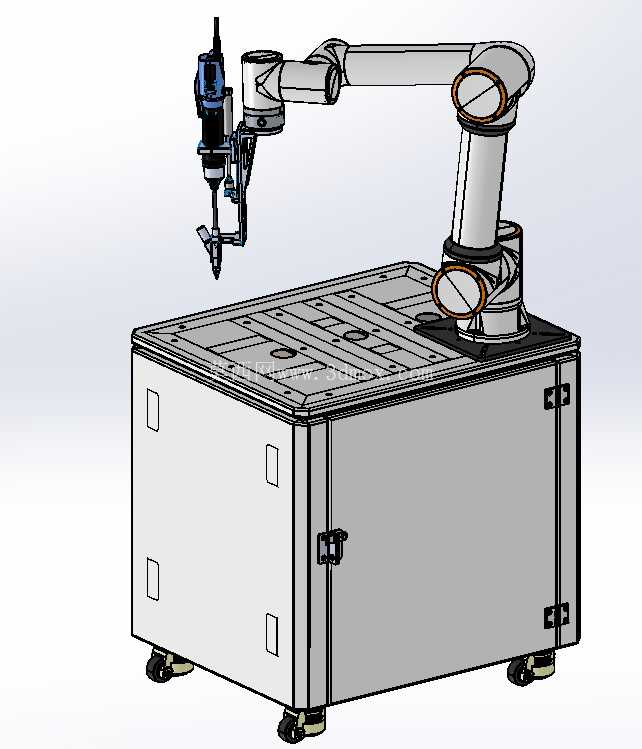

　　设计思路上，这款设备没有采用传统工业机器人的厚重铸铁基座结构，而是选用铝合金材质做臂身的主体结构，在保证结构刚性满足拧紧反力承载要求的前提下，尽可能降低臂身自重，既方便产线工位之间的快速转场搬运，也能降低关节驱动电机的负载，提升设备运行的能效比。基座安装面采用标准的孔位布局设计，可直接固定在铝型材工作台、钢板工装台或者移动小车上，不需要额外做定制化的安装转接板，降低了现场部署的改造成本。末端执行器采用快换接口设计，除了锁螺丝模组之外，还可以根据作业需求快速更换夹爪、吸盘、点胶阀等其他执行组件，实现单台设备覆盖锁付、搬运、点胶等多道装配工序，提升设备的复用率。

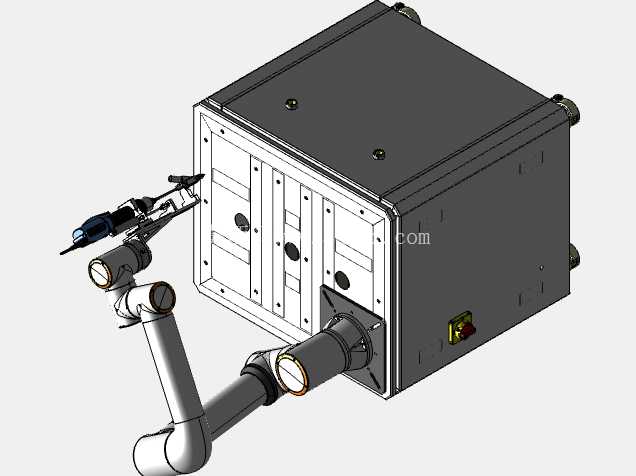

　　从安装边界尺寸来看，设备基座的安装固定孔位分布在200mm见方的区域内，底座整体高度180mm，臂身完全收拢状态下的最大回转半径为320mm，作业过程中臂身伸展后的最大外伸距离为900mm，部署工位时只需要在工作台预留400mm见方的安装区域即可，周边不需要预留过大的安全避让空间，对于现有产线的改造升级非常友好。臂身内部走管全部采用内置式设计，气管、信号线缆全部从关节内部走线，避免了外置管线在运动过程中与周边工装、工件发生刮蹭干涉，也降低了管线长期弯折造成的破损风险，提升设备长期运行的稳定性。

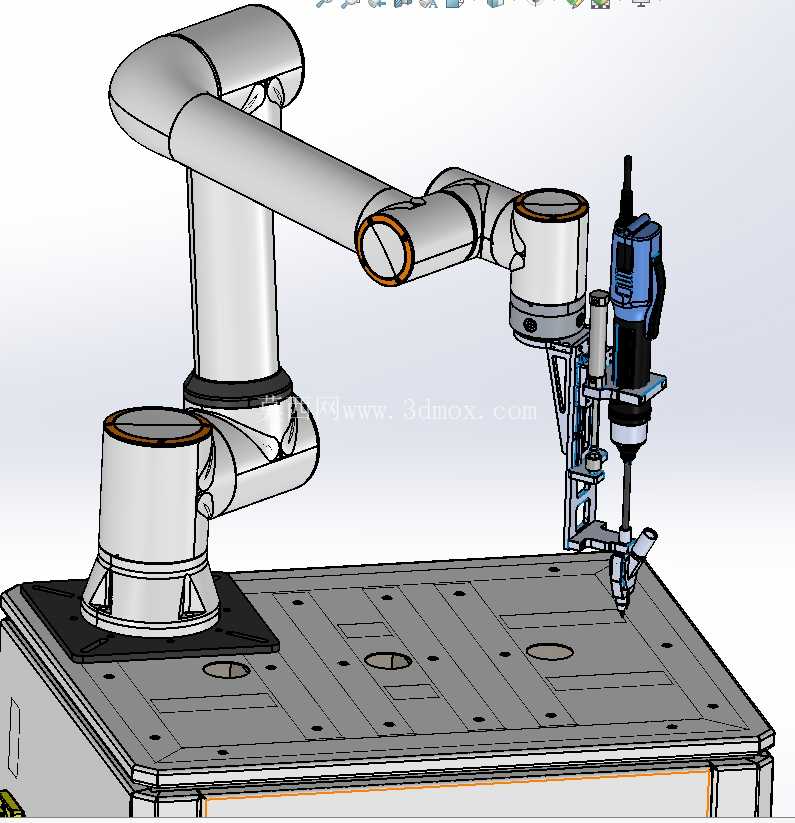

　　末端锁付模组自带浮动力控结构，当批头接触螺丝头时可自动做轴向的浮动补偿，避免因为工件定位存在微小误差时，批头与螺丝头发生硬接触造成批头磨损或者螺丝滑牙，浮动力度可根据不同螺丝的锁付要求做对应调整，适配不同材质工件的锁付作业，比如塑料壳体、铝合金压铸件、钣金件等不同材质的工件，都可以通过调整浮动力度和拧紧扭矩参数，获得稳定的锁付质量。设备的关节走线预留了足够的弯折余量，在全行程运动过程中不会出现线缆拉扯、弯折半径过小的问题，线缆选用高柔耐折的工业级线缆，可满足长期往复运动的使用寿命要求。基座侧面预留了标准的电气接口，可直接对接产线的PLC控制系统，实现与上下游工位的信号交互，比如当上游工位完成工件上料定位后，可直接给设备发送启动信号，设备完成锁付作业后自动给下游工位发送下料信号，不需要额外加装复杂的通讯转换模块，现场接线调试的工作量大幅降低。
