桌面式USB数码显微检测内窥镜结构设计

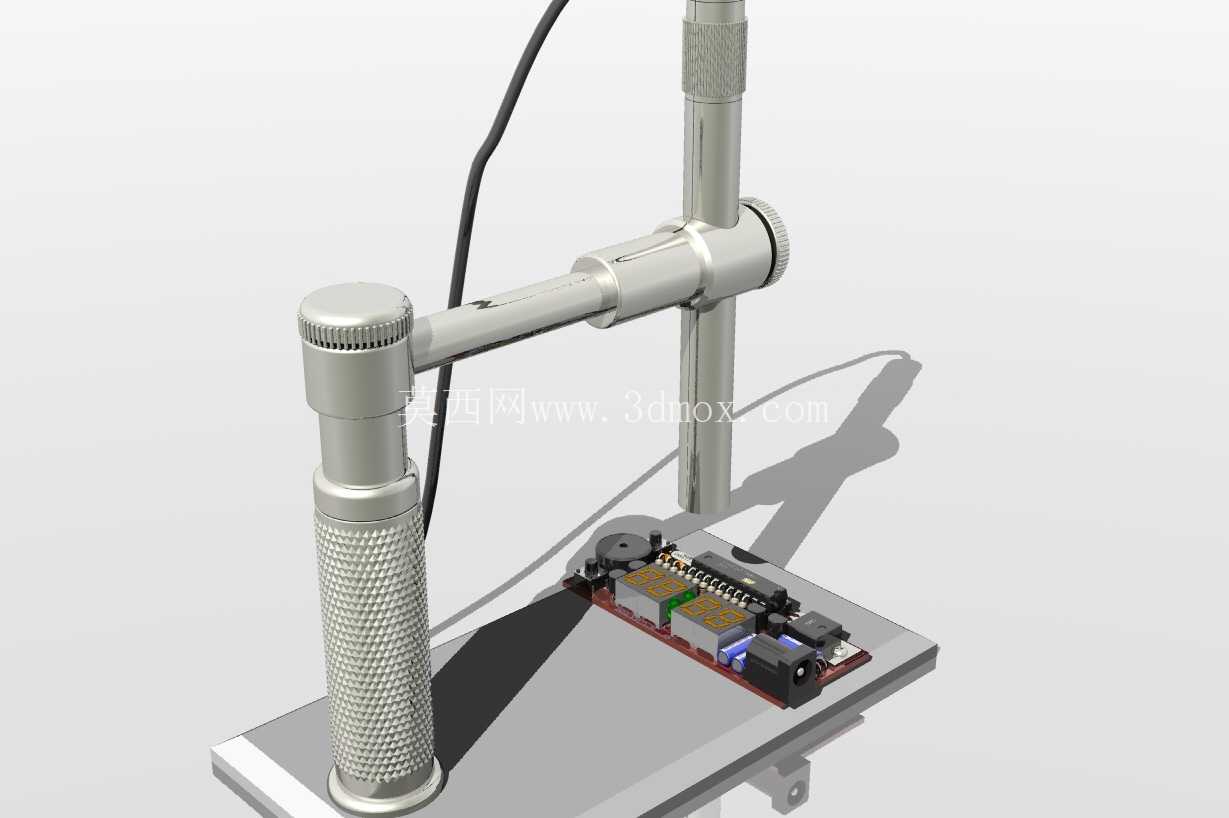

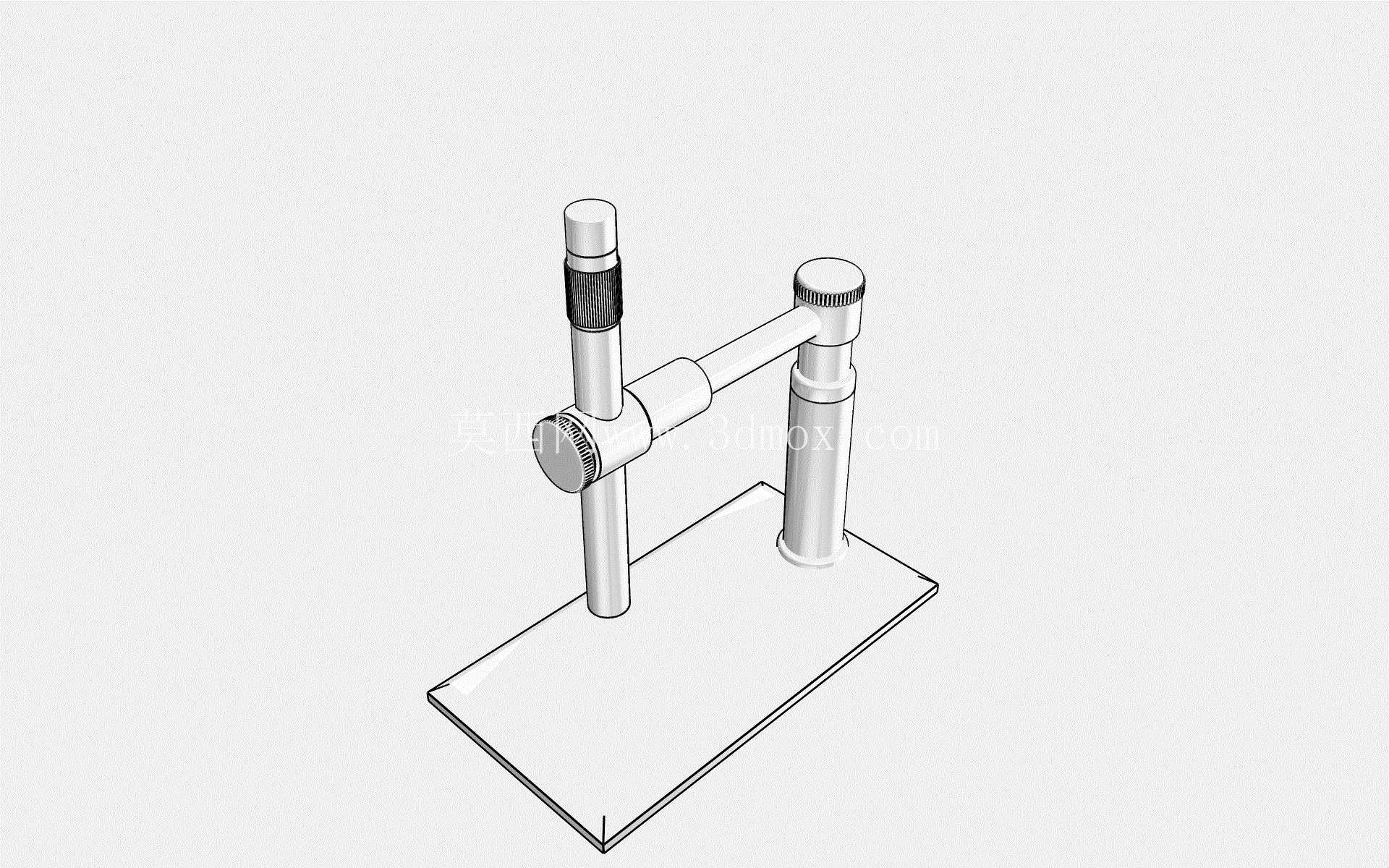

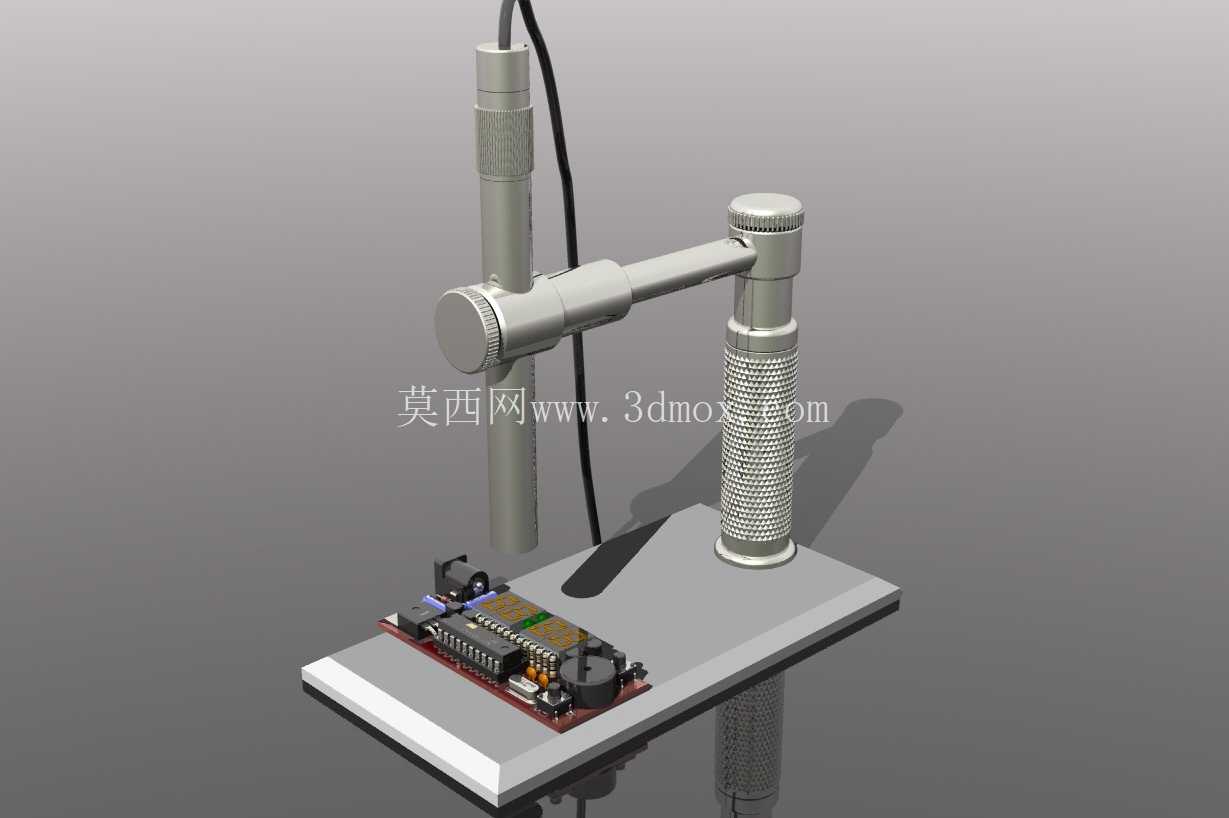

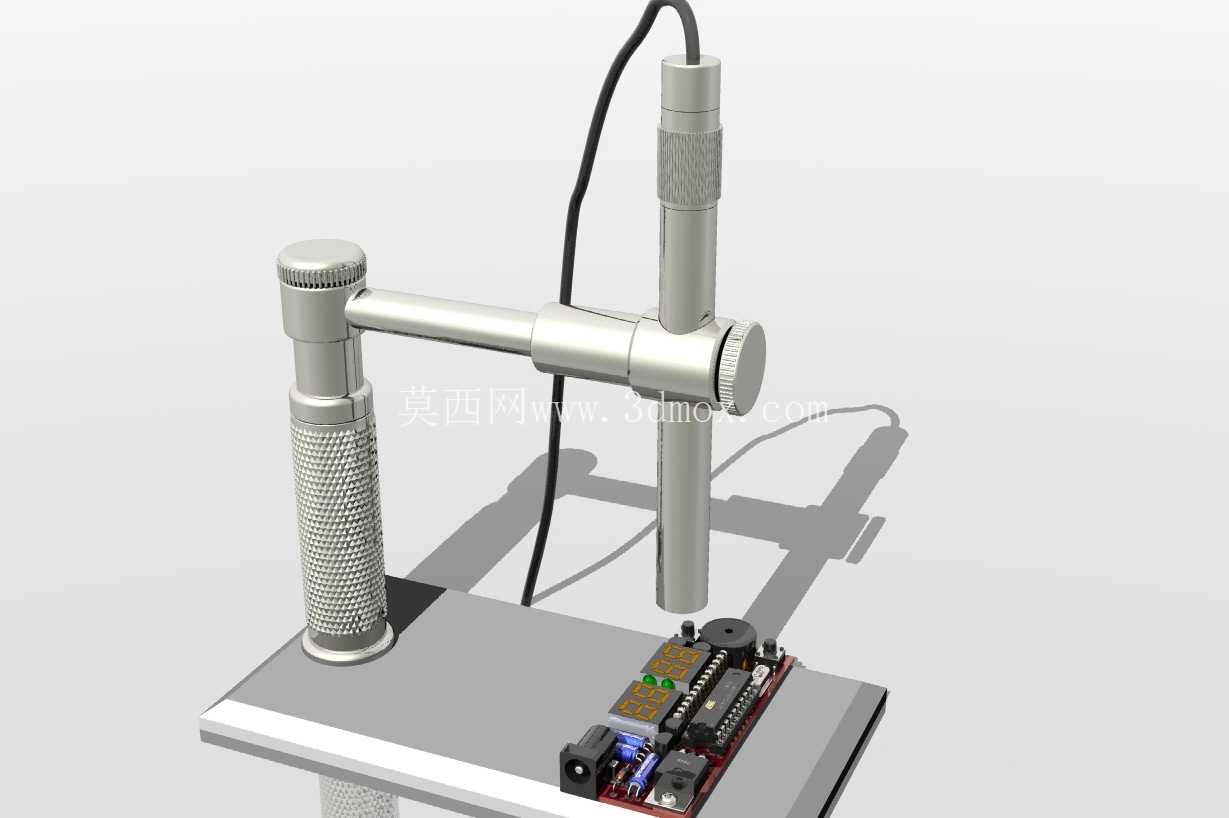

这套桌面式USB数码显微检测装置，核心是将显微观测、内窥探查功能整合到可灵活调整的悬臂支架结构上，适配电子元器件焊点检测、精密小零件表面瑕疵排查、狭小内腔结构检视等多类工业现场与实验室场景。不同于手持显微设备需要操作人员长时间持握带来的抖动误差，这款设备采用垂直升降悬臂搭配可水平回转的支臂结构，镜筒部分可沿支臂做轴向滑动与角度微调，观测时能根据待测件的摆放位置快速调整对焦距离与观测角度，无需反复挪动待测工件，尤其适合PCB板返修、精密冲压件毛刺检测、小型注塑件飞边检视这类需要长时间固定观测位的作业。

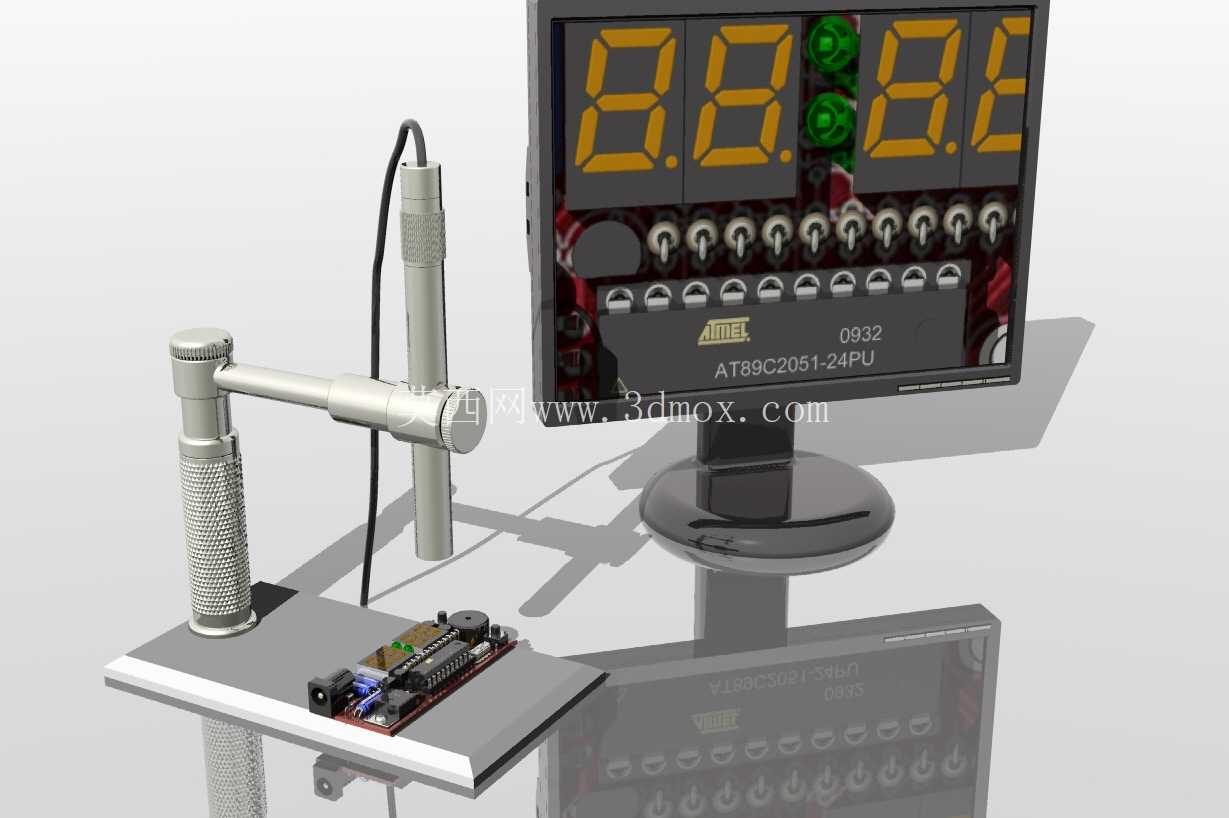

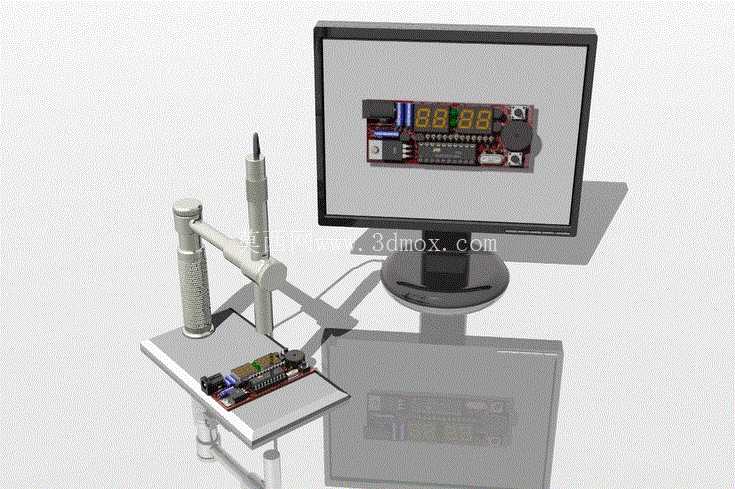

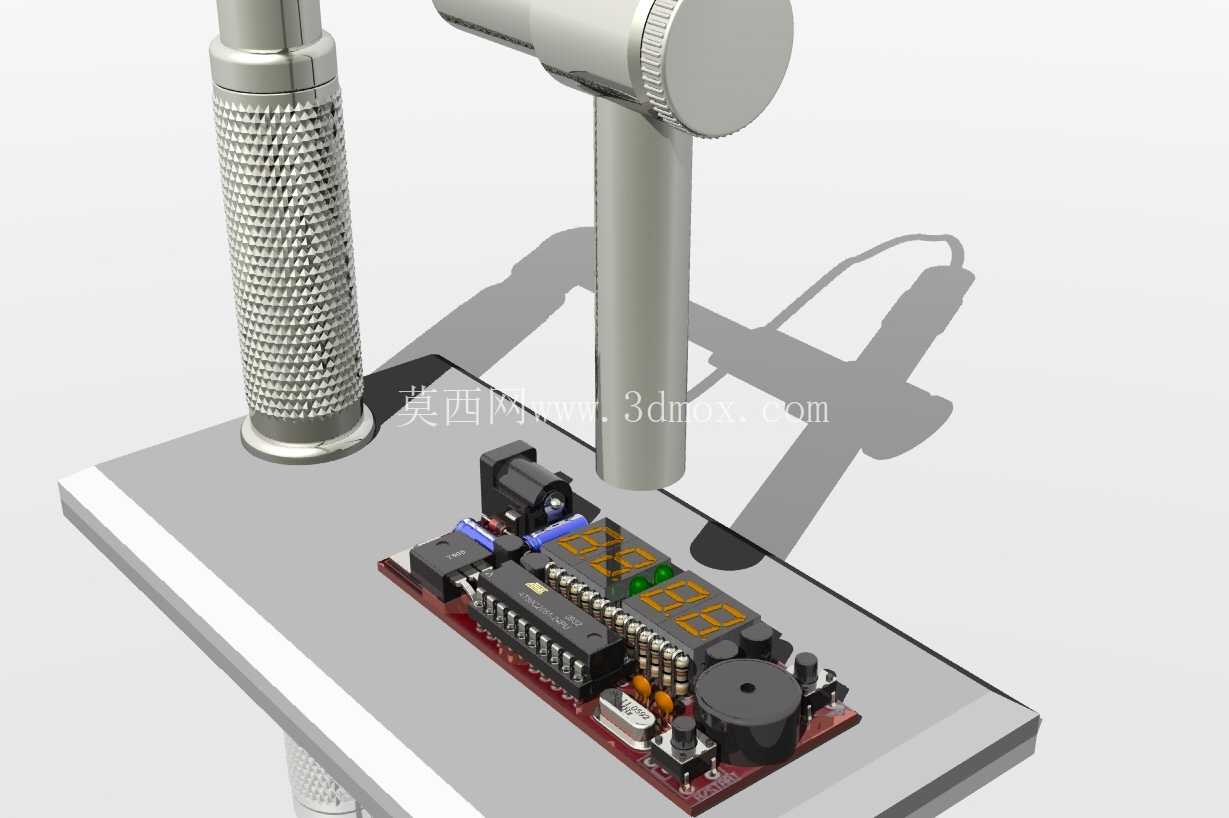

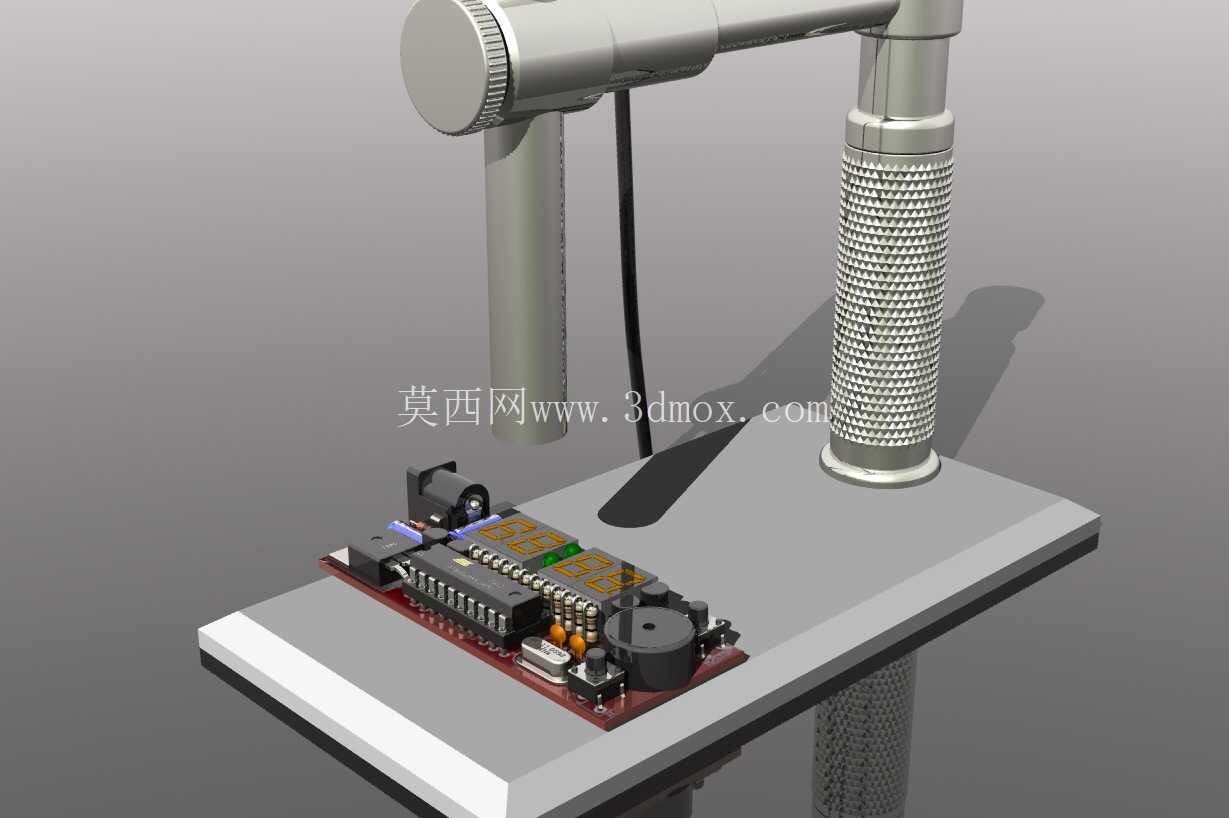

从结构设计逻辑来看，设备的底座采用加重平板结构，重心完全落在底座范围内，避免悬臂伸出长度较大时出现整机倾覆的问题，底座平面预留了工件放置区域，可直接将小型待测件平放在底座上完成观测，无需额外搭配工装平台。镜筒的升降调节采用阻尼滑动结构，调整时可在任意行程位置悬停，不会出现下滑移位的情况，对焦操作仅需微调镜筒轴向位置即可完成，操作门槛较低，一线质检人员无需经过复杂培训即可上手使用。配套的显示模块采用常规桌面显示器安装结构，支架与底座为一体化设计，显示画面直接输出镜筒采集的实时影像，可多人同时观测检测画面，方便质检环节的问题确认与技术交底，也可直接外接存储设备留存检测画面，用于质量追溯环节的资料留存。

设备的内窥功能适配直径较小的探查通道，镜筒前端的探头可伸入狭窄的装配间隙、管道内腔、零件内部盲孔中，采集内部的结构状态与表面缺陷，弥补了普通台式显微镜无法观测封闭内腔的短板，在液压阀块内孔毛刺检查、精密组件装配间隙确认、3D打印件内部流道瑕疵排查等场景中，可大幅降低拆件检测的成本，提升检测效率。从安装边界来看，整套设备的底座占地面积与普通19寸显示器底座相当，可直接放置在常规检验工作台、装配工位桌面上使用，无需对现有工位做额外改造；悬臂的最大伸展范围可覆盖底座外200mm左右的区域，除了底座上放置的工件，也可对工位上邻近位置的稍大工件做局部检测，适配多类工位布局需求。

结构细节上，镜筒与支臂的连接部位采用可锁紧的万向转动结构，调整观测角度时松开锁紧旋钮即可将镜筒调整至垂直、倾斜甚至水平朝向，锁紧后无旷量，观测画面不会出现偏移抖动。设备的供电与数据传输均通过USB接口完成，无需额外配置独立电源适配器，布线简洁，可直接连接笔记本电脑、台式机或者配套的显示终端使用，适配不同的现场使用条件。不同于高倍实验室显微镜对使用环境的严苛要求，这款设备的结构设计更偏向工业现场的实用性，镜筒外壳采用硬质耐磨材质，日常使用中轻微的磕碰剐蹭不会影响成像精度，支架的滑动部位做了防尘处理，车间环境下的粉尘、细小切屑不易进入滑动间隙，可降低日常维护的频次。

在实际使用场景中，电子装配线上可将该设备放置在返修工位，用于检查BGA焊点的虚焊、连焊问题，也可观测贴片元件的贴装偏移情况；机械加工车间的检验工位可用来检测小型轴类零件的表面刀纹、倒角缺陷，以及螺纹孔内的加工瑕疵；甚至在文创、文玩鉴定等民用场景中，也可用来观测物件表面的细微纹理。整套结构的建模过程中，对支架的转动行程、镜筒的对焦范围、底座的配重比例都做了完整的干涉校验，所有活动部件在全行程范围内无结构干涉，转动阻尼匹配日常操作的施力习惯，不会出现过松打滑或者过紧难以调整的问题，各连接部位的紧固件选型均符合常规工装的设计标准，后期维护更换配件十分便捷。
