适配AL336车床的自定心中心架结构

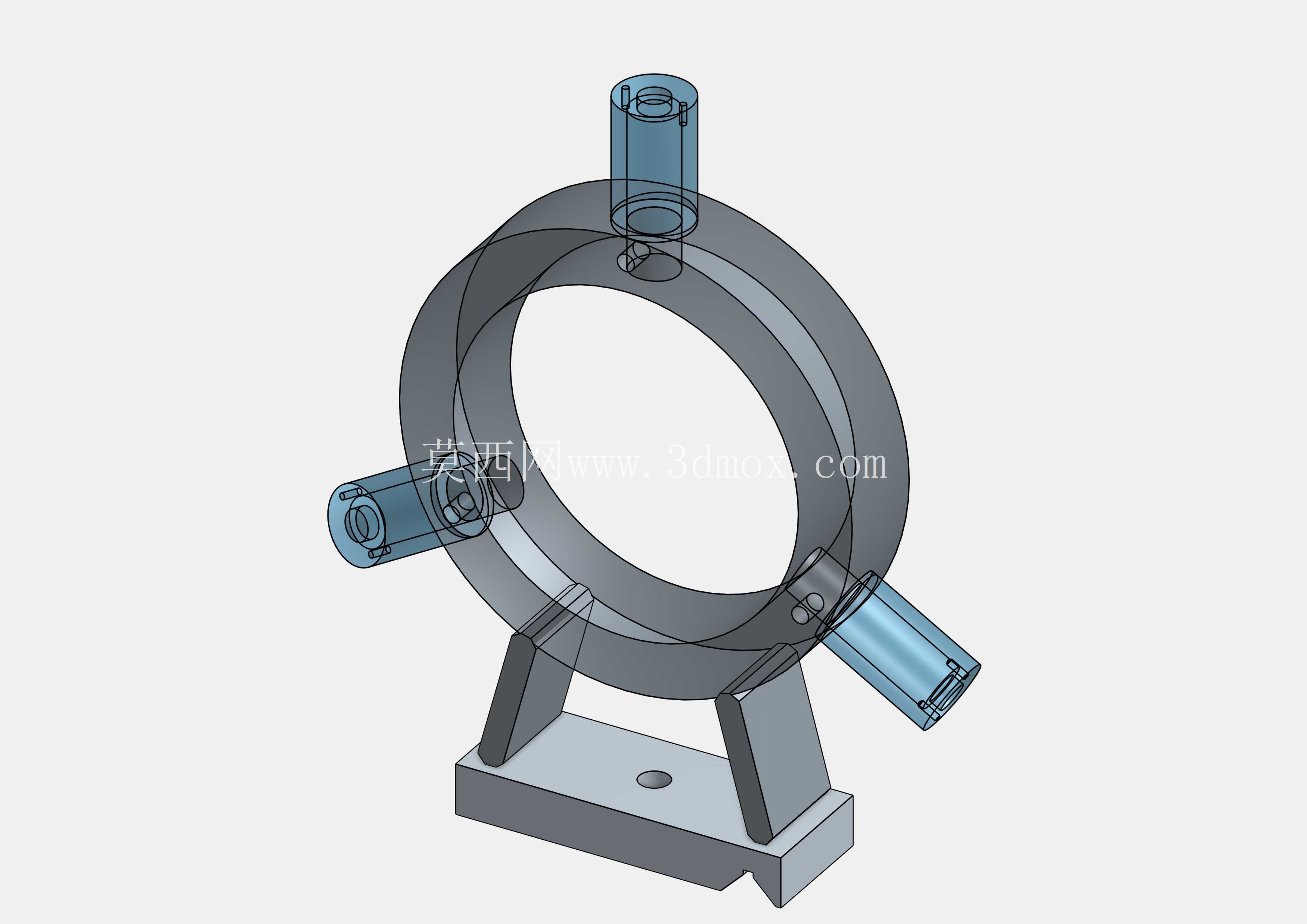

　　在普通卧式车床的长轴类零件加工场景中，工件悬伸长度超过直径3倍时，切削力带来的径向挠曲变形会直接导致锥度、振纹、尺寸超差等问题，原厂配套的中心架往往存在夹持范围窄、调节手感生涩、锁紧刚性不足的通病，这款适配AL336车床的中心架正是针对原厂附件的缺陷做的定向优化设计。从安装边界来看，该中心架底部采用阶梯式安装座结构，下层为带定位槽的垫板块，可直接嵌入AL336车床床身的导轨安装槽内，通过T型螺栓完成锁紧固定，安装座总高度控制在120mm以内，不会与车床中拖板的横向进给行程产生干涉，适配床身导轨宽度为180mm的安装基准，无需额外改造车床本体即可完成装配。

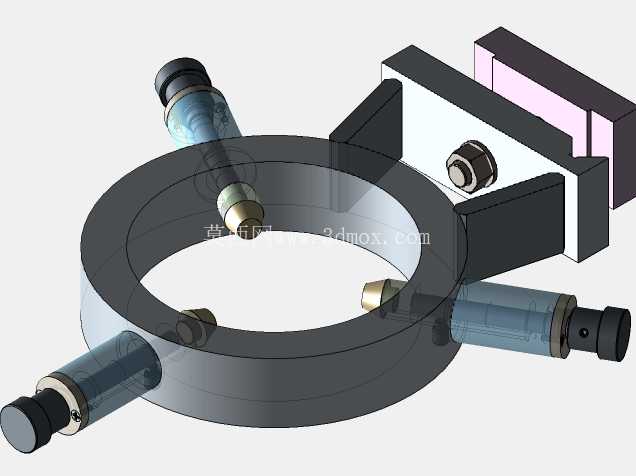

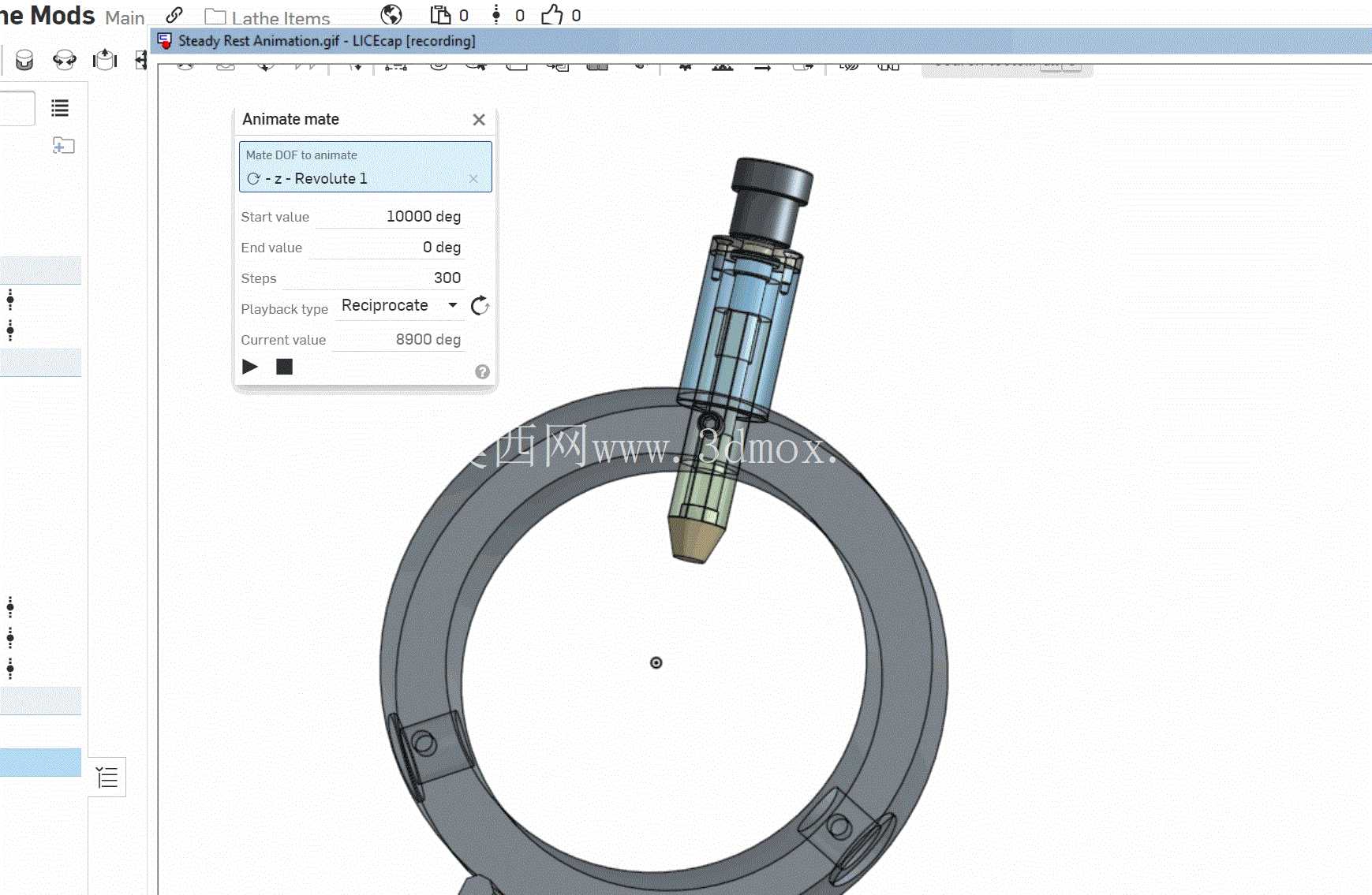

　　夹持容量方面，该中心架的环形架体最大回转直径为120mm，实际可稳定支撑的工件直径范围覆盖10mm到104mm，刚好覆盖4英寸以内的常规轴类、套类零件加工需求，相比原厂中心架普遍60-80mm的最大夹持上限，拓展了近30%的加工适配范围，可满足大部分小型车床的长料加工、薄壁套车内孔、细长轴车螺纹等工序的支撑需求。三个支撑爪采用120°均布的布局结构，每个支撑爪的调节端采用梯形螺纹传动，其中特意将调节螺纹设计为左旋制式，操作逻辑完全贴合一线操作工人的使用直觉：顺时针转动调节手柄时，支撑爪向中心进给，抵住工件外圆完成夹持；逆时针转动时支撑爪向外退回，松开工件，避免了常规右旋螺纹调节时的操作反向错觉，降低新手操作的误触概率。每个支撑爪的前端都设计有可更换的硬质合金顶头，顶头与工件接触的端面为小圆弧面，既可以减少与工件表面的接触摩擦，避免划伤已加工表面，磨损后也可以单独更换顶头，无需整体更换调节套筒，降低长期使用的维护成本。架体部分采用环形整铸结构，相比分体式拼接的中心架，整体刚性提升40%以上，重切削时不会出现架体颤动的问题，三个调节套筒与架体的配合孔采用H7/h6的间隙配合，调节时无卡顿、无旷量，锁紧机构设置在每个套筒的侧方，拧紧锁紧螺钉后可完全锁死支撑爪的位置，即使在大走刀量的外圆粗车工序中，支撑爪也不会出现位移退让。

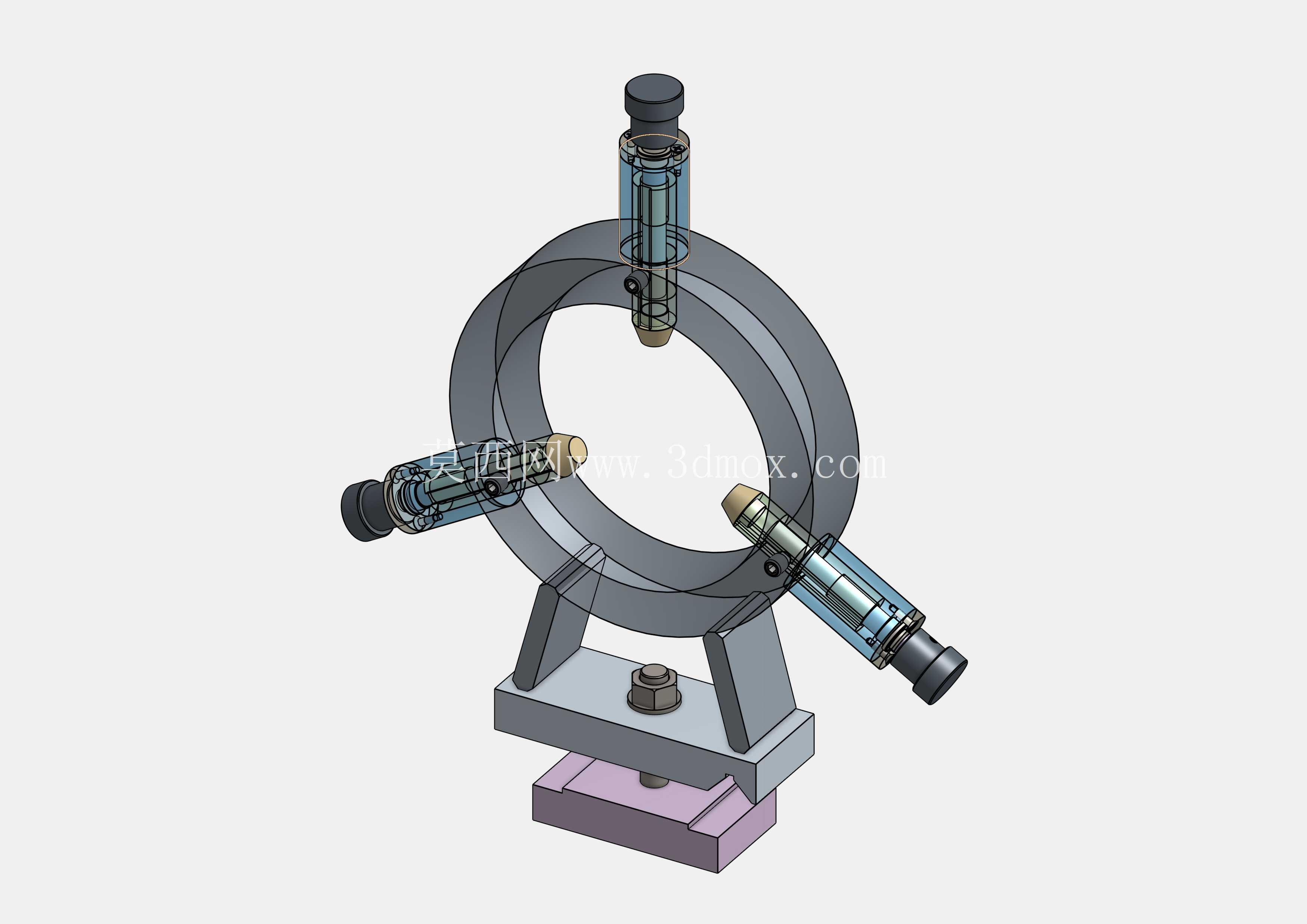

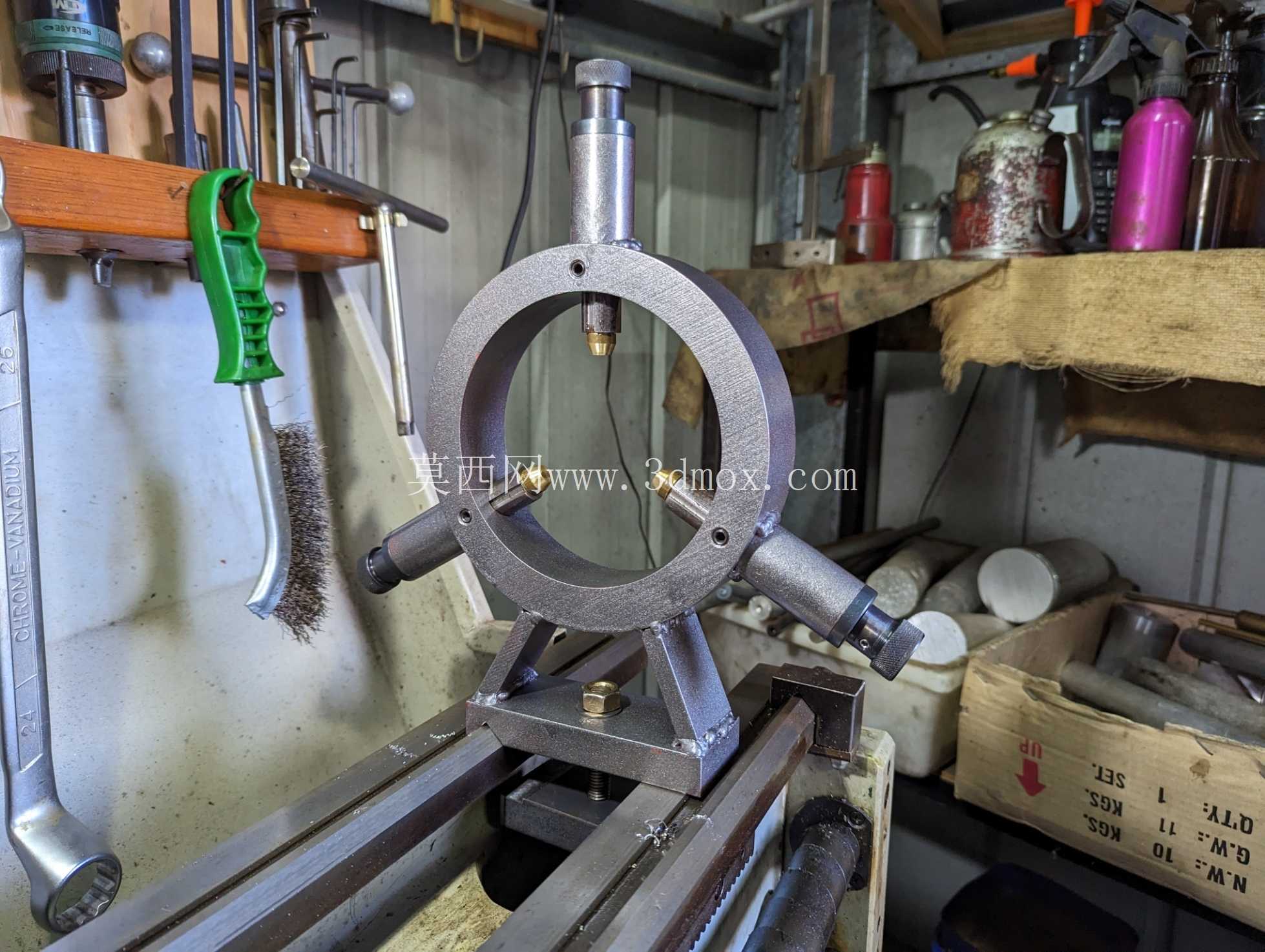

　　底部的安装座与环形架体之间采用铰接式连接，可通过底部的调节螺栓微调架体的中心高度，保证三个支撑爪的夹持中心与车床主轴回转中心完全重合，调整范围覆盖±5mm，可抵消床身导轨磨损、安装座垫屑带来的中心偏差，避免工件被顶弯导致的加工变形。实际使用场景中，该中心架不仅可用于常规长轴的外圆车削支撑，也可在曲轴偏心轴加工、长管类零件的内孔镗削、细长丝杠的螺纹车削工序中作为稳定支撑使用，相比跟刀架，中心架的三点支撑结构刚性更强，可承受更大的径向切削力，适合粗加工工序的重载支撑需求；相比原厂焊接式架体的中心架，该结构的所有零部件均采用机加工成型，配合精度更高，调节时的阻尼感均匀，不会出现调节过松晃荡、过紧拧不动的问题。设计过程中特意规避了原厂中心架的多处缺陷：一是取消了原厂单薄的冲压式盖板，所有受力部位均采用实心钢件加工，避免长期使用后盖板变形导致的套筒卡滞；二是调节手柄加长了30mm，转动时的力臂更长，工人调节时更省力，无需借助加力杆即可完成锁紧；三是在每个调节套筒的尾部设计了防尘堵头，可阻挡切削液、铁屑进入螺纹配合面，延长调节机构的使用寿命，日常维护仅需定期在注油孔注入少量润滑油即可，无需频繁拆解清理。

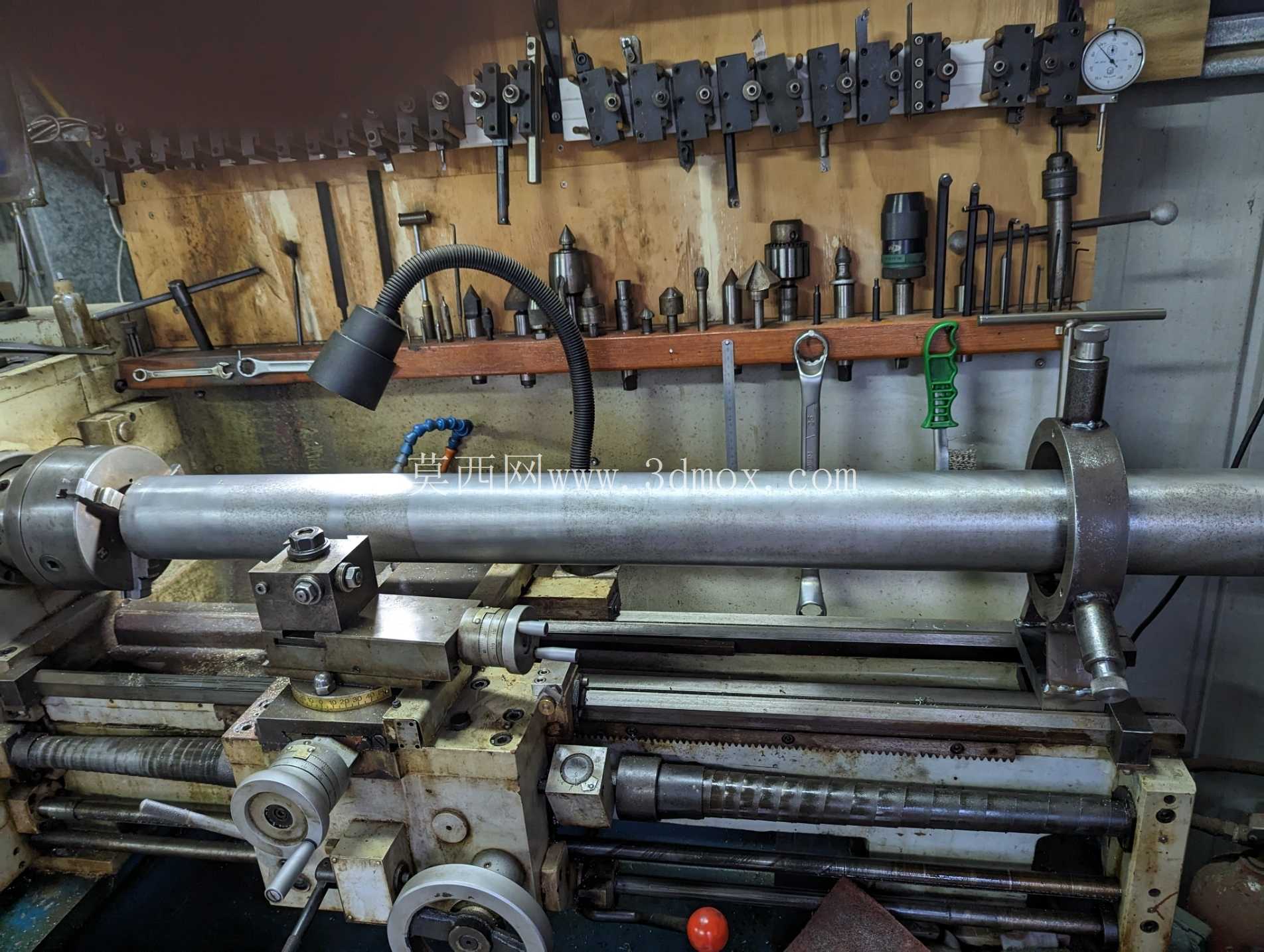

　　从安装流程来看，首次安装时仅需将底部垫块卡入床身导轨，预紧固定螺栓后，将一根标准检验棒夹在三爪卡盘上，调整三个支撑爪的伸出量，用百分表打在检验棒的外圆表面，转动卡盘调整中心架的位置，直到检验棒的径向跳动在0.01mm以内即可锁紧固定螺栓，后续更换工件时仅需调节对应位置的支撑爪即可，无需重新校准中心，大幅减少工序间的辅助准备时间。针对薄壁套类零件加工时容易被三爪夹变形的问题，该中心架还可搭配软爪使用，将工件一端用软爪轻夹，另一端用中心架支撑，可实现薄壁件的无变形装夹，车内孔时的圆度可控制在0.02mm以内，满足常规精密零件的加工精度要求。
