便携式斜接功能水平带锯结构设计

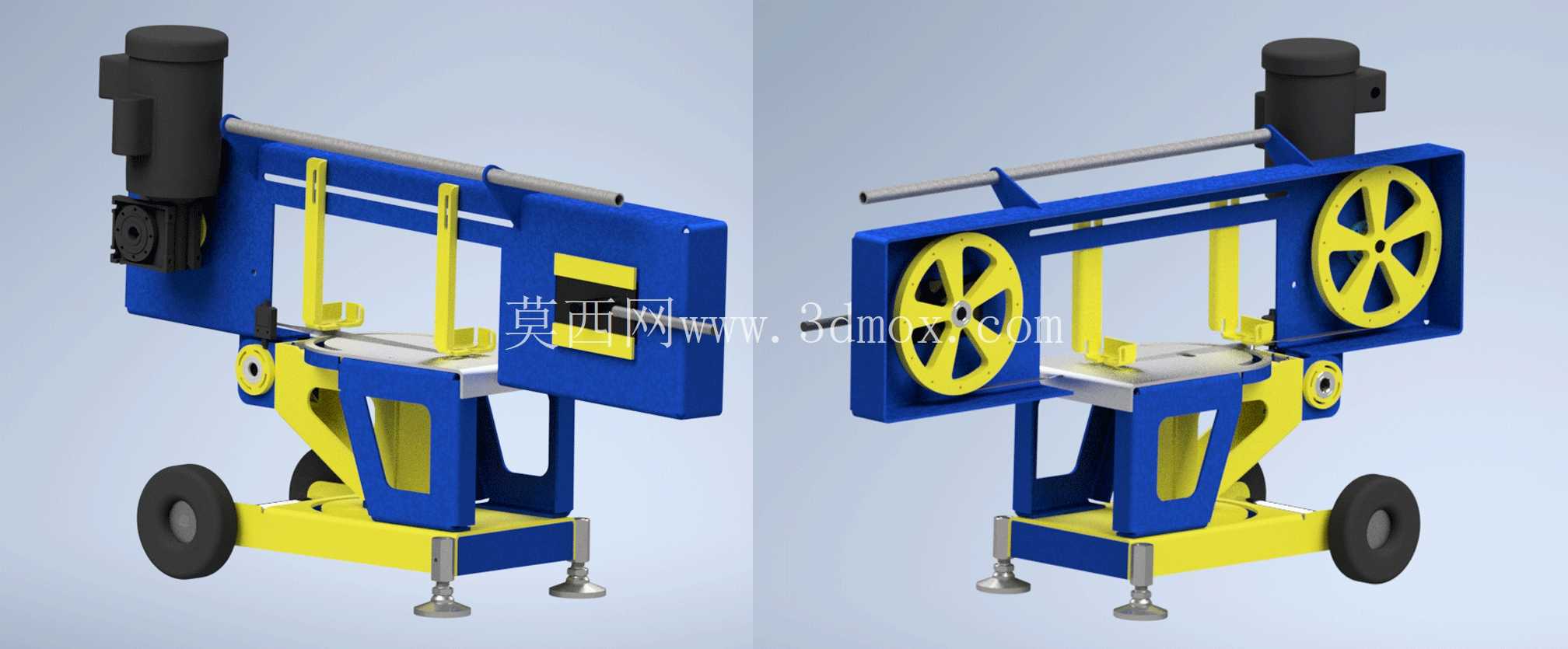

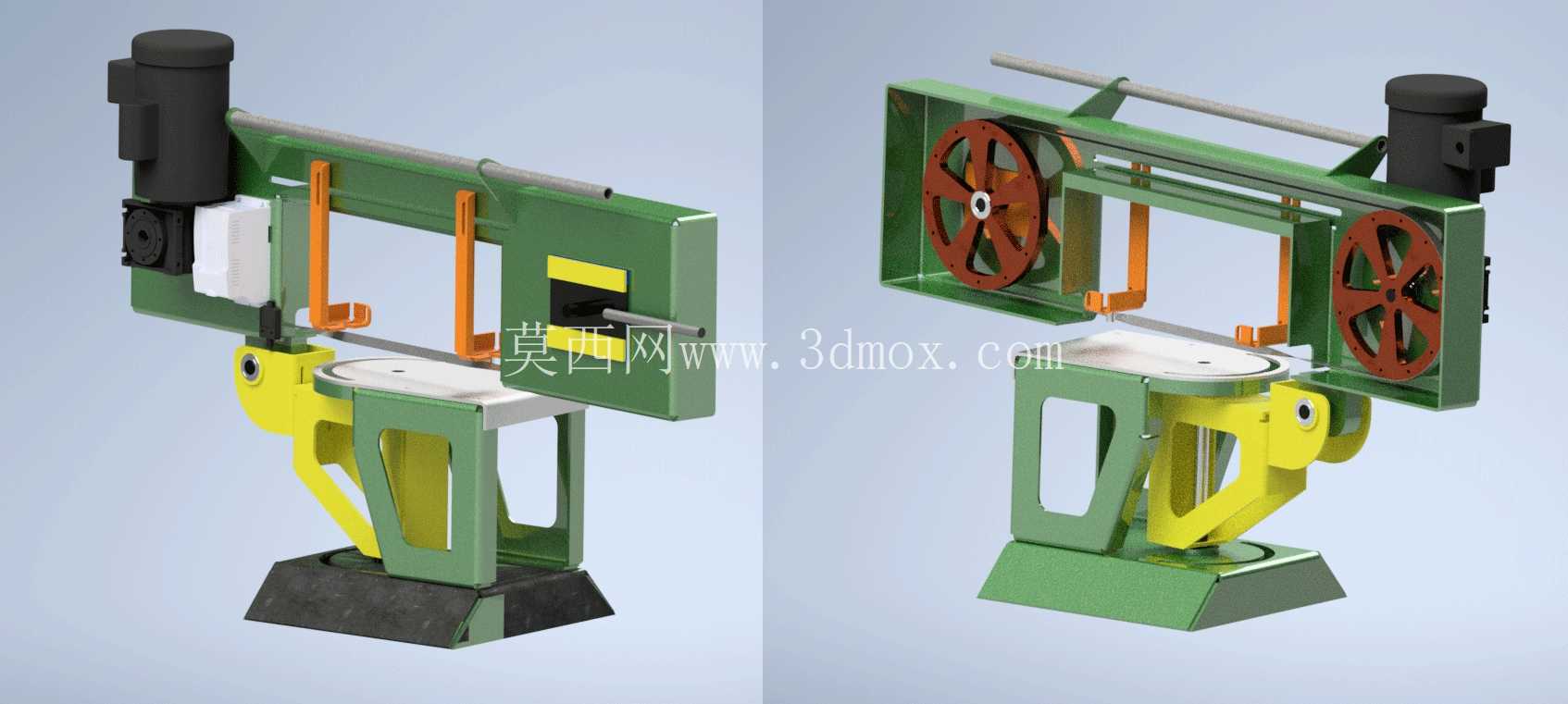

　　这款带锯设备的设计初衷，是面向小型加工工坊、现场维修作业、DIY金属加工场景的便携切割需求，解决固定式带锯无法移动、普通手持切割设备精度不足的痛点，可完成不同角度的金属型材、棒料、小尺寸管材的锯切作业，尤其适配户外维修、小型作坊零散加工、钣金件下料等无法依赖大型固定锯切设备的场景。从结构布局来看，设备采用立式框架搭配可倾斜工作台的斜接结构，而非传统固定式水平带锯的刚性台架，主框架采用钣金折弯拼焊结构，所有钣金件均可通过激光切割或水射流工艺从整张板材上下料加工，无需复杂的铸造成型工序，大幅降低了自制或小批量生产的加工门槛，配套的标准件如轴承、紧固螺栓、轴套、带轮张紧结构均可直接采购通用标准件，无需定制特殊非标零件，进一步压缩了制作与维护成本。

　　设备的锯切轮采用12英寸直径规格，适配宽度为1/2英寸或3/4英寸、长度120英寸的常规带锯条，这种锯条规格是市面干切带锯的通用耗材，采购替换十分便捷，无需定制特殊规格锯条。动力端适配1.5马力的常规驱动电机，可直接匹配市面通用的单相或三相异步电机，安装接口采用通用的电机安装座尺寸，用户可根据自身供电条件灵活选配电机，无需对安装结构做二次修改。设备底部配置了两个移动脚轮与两个可调支撑脚，移动时可倾斜设备依靠脚轮推行，作业时放下支撑脚调平设备即可保证锯切稳定性，兼顾了移动便携性与作业时的刚性要求，整体钣金部分重量控制在280磅左右，单人即可完成短距离移动转场。

　　锯切能力方面，设备可实现多角度斜接切割，90度垂直切割时最大切割厚度可达10英寸，45度斜切时最大切割厚度为7.5英寸，65度斜切时最大切割厚度为3.75英寸，覆盖了小型金属加工场景下绝大多数型材、棒料的切割尺寸需求，工作台带有角度定位结构，调整切割角度时可快速定位到常用角度档位，无需反复测量校准，提升零散加工的作业效率。带轮的张紧结构采用侧边可调式设计，通过调节螺栓即可调整从动轮的位置，实现锯条张紧度的调整，同时带轮带有锯条导向结构，避免锯条高速运转时出现跑偏、掉带的问题，锯切工作区域带有工件夹持定位结构，可快速固定待切割工件，避免锯切过程中工件移位导致的切面倾斜或锯条崩断问题。

　　从设计逻辑上，这款设备没有追求工业级大型带锯的超高刚性与超大切割能力，而是平衡了便携性、加工难度、切割能力三者的关系，所有结构件的加工精度要求均适配常规钣金加工设备的能力范围，不需要高精度的五轴加工中心等设备即可完成全部自制件的加工，对于小型加工户、设备维修团队、DIY加工爱好者而言，既可以直接参照结构制作成品设备，也可以根据自身的加工需求对局部结构做微调，比如调整工作台尺寸、更换更大功率电机、加装锯条冷却结构等，结构预留了足够的改装空间。设备的整体安装边界控制在小型手推设备的尺寸范围内，存放时不需要占用过大的车间空间，转场运输时可直接放入普通货运车辆的货箱，不需要额外的吊装设备即可完成装卸，适配流动加工、上门维修类作业的使用需求。锯切过程中，设备的框架结构采用对称式受力设计，锯切时的反作用力可通过框架均匀传递到底部支撑脚，不会出现单侧受力变形的问题，长时间使用也能保证锯切精度的稳定性，导向臂的位置可根据工件尺寸做调整，保证锯条在切割过程中始终有足够的支撑，减少锯条的扭曲变形，延长锯条的使用寿命。
