型材切割用台式圆锯作业设备结构

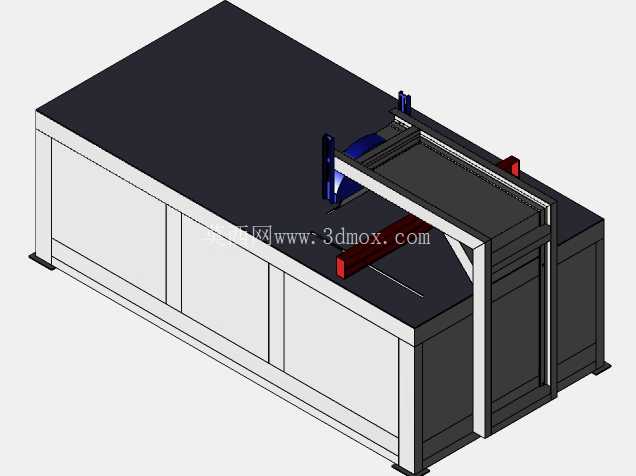

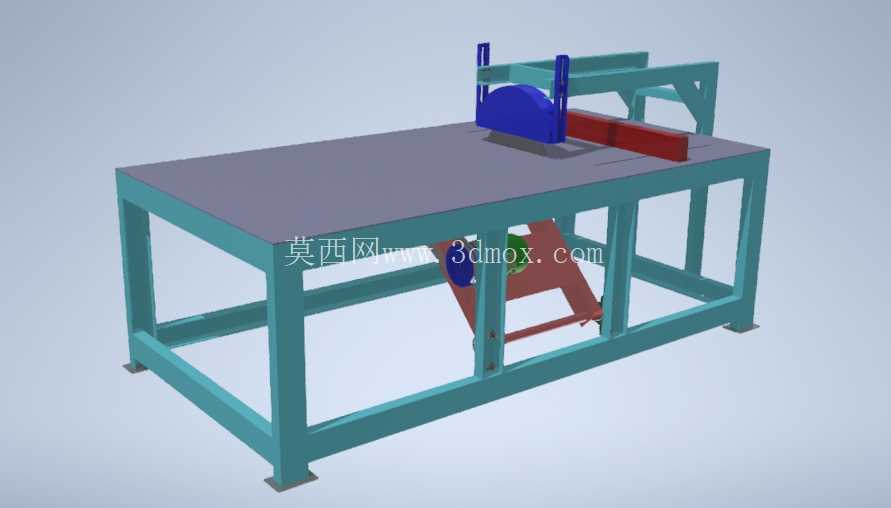

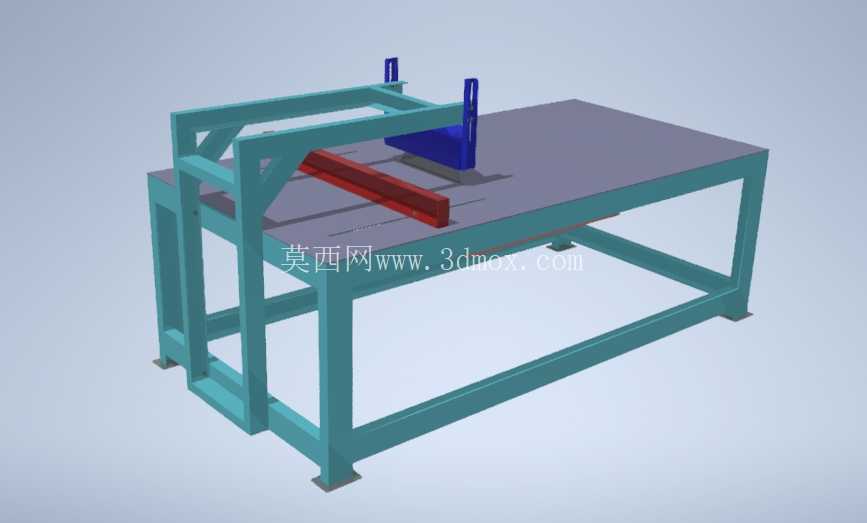

　　这款台式切割圆锯主要面向中小型金属加工、型材预制、钢结构小件加工场景设计，适配车间固定工位的批量锯切作业，可完成方管、角钢、扁钢、小型实心型材的定长切断工序，相比手持切割设备，其固定台架结构能大幅降低作业人员的劳动强度，同时提升锯切断面的平整度与尺寸一致性。设备整体采用框架式方管焊接机架作为承载主体，机架底部设置可调式支撑脚，可适配车间地面不平整的安装场景，安装时仅需保证台面水平度误差控制在每米0.5mm以内，即可满足锯切精度要求，无需额外浇筑混凝土基础，适合中小型加工车间灵活布置工位。台面上部设置直线导向限位结构，锯切机头沿导向轨做垂直进给运动，进给行程经过限位块硬限位设计，可避免锯片超程触碰工作台面造成损坏，机头两侧设置竖向导向柱，保证进给过程中锯片平面始终与台面保持垂直，杜绝锯切过程中机头偏摆造成的断面斜口问题。工作台面采用加厚钢板焊接加工，表面经磨削处理保证平面度，台面上设置可调节的型材定位靠尺，靠尺可沿台面T型槽调整位置，适配不同宽度型材的定位需求，靠尺侧面设置刻度标识，作业人员可快速调整定长尺寸，减少每次换料后的测量辅助时间。

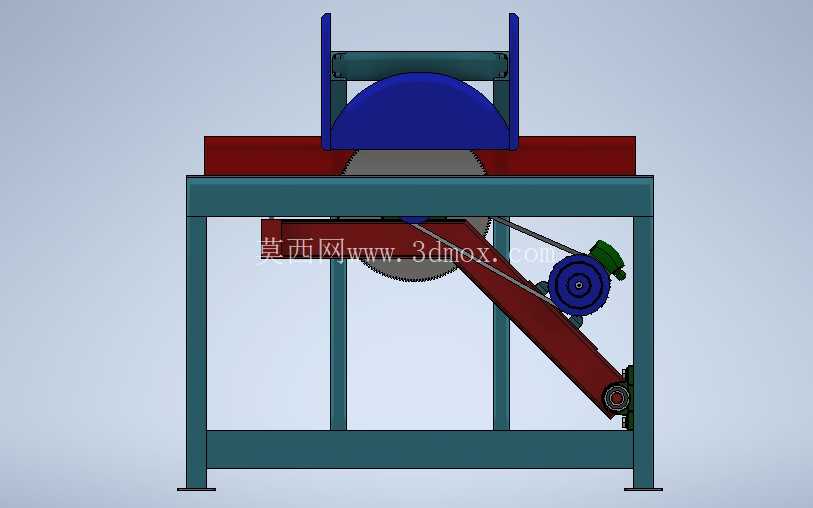

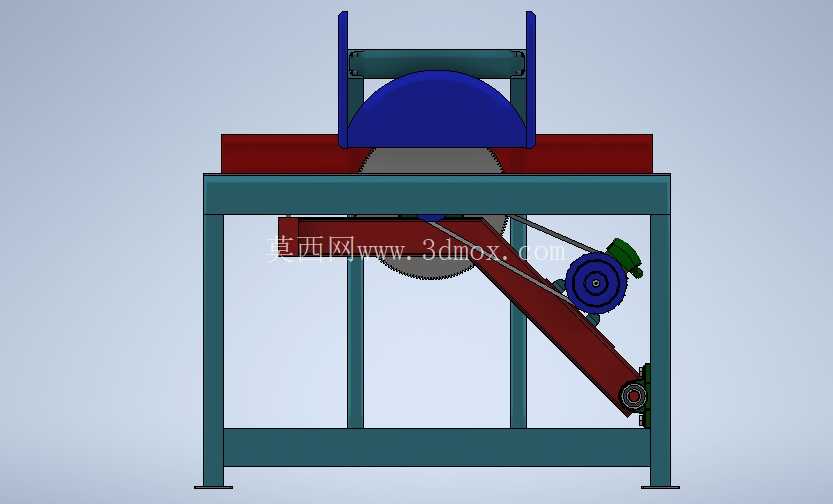

　　锯切机头的动力组件布置在台面下方机架内部，通过皮带传动将动力传递至锯片主轴，这种下置式布局一方面降低了设备整体重心，提升作业时机架的稳定性，另一方面可减少机头部分的整体重量，让手动进给操作更轻便，同时传动区域设置全封闭防护罩，避免锯切碎屑飞溅进入传动部件造成磨损，也能降低作业过程中的安全风险。设备的锯片防护罩采用半包围结构，随锯片进给行程自动调整遮挡范围，非锯切区域完全覆盖锯片，仅保留锯切接触段的开口，符合车间作业的安全防护要求。机架侧面设置碎屑收集斜槽，锯切产生的铁屑可沿斜槽滑落至机架侧方的收集容器内，减少台面上的碎屑堆积，降低日常清理的工作量。

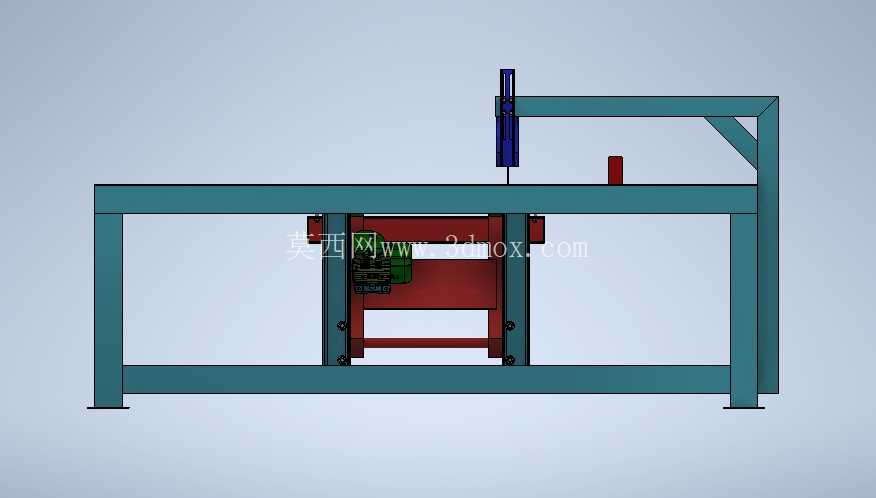

　　从安装边界来看，设备整体占地长度约2.2米，宽度约1.2米，高度约1.6米，作业时仅需在设备进料侧预留1.5米以上的型材摆放空间，出料侧预留1米以上的取料空间即可，不需要过大的车间占地，可直接布置在现有型材加工流水线的切断工位，也可作为独立工位单独使用。设计过程中针对锯切过程的振动问题，在机架焊接完成后做了整体去应力处理，避免长期使用后机架变形导致精度下降，主轴组件采用双轴承支撑结构，可承受锯切过程中的径向切削力，延长锯片与轴承的使用寿命。进给操作手柄设置在机头侧方，符合人体工程学操作高度，作业人员站立在设备侧方即可完成进给操作，不需要过度俯身或抬臂，长时间作业也不易产生疲劳。

　　设备的定位靠尺可快速更换为角度定位附件，适配45度及其他固定角度的斜切需求，满足小型钢结构件的斜口锯切加工，不需要额外购置专用角度锯切设备，提升了设备的适用范围。锯片更换位置设置在机头侧方的可拆卸检修口处，更换锯片时仅需拆卸检修口盖板即可完成操作，不需要拆解整体防护罩，日常维护便捷。整体结构没有复杂的电控与传动组件，普通机修人员即可完成日常维护与易损件更换，适合加工规模不大、设备维护能力有限的小型加工车间使用，其结构设计充分考虑了中小批量型材加工的实际需求，在保证锯切精度与作业安全的前提下，尽可能简化结构降低制造成本，同时兼顾了操作便捷性与维护便利性。
