相机外壳注塑成型模具结构设计

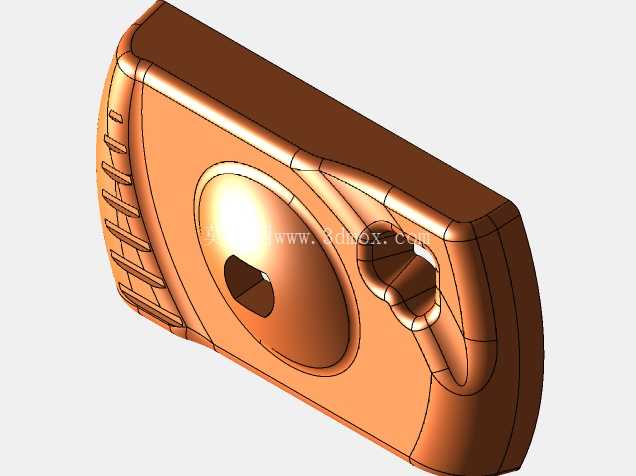

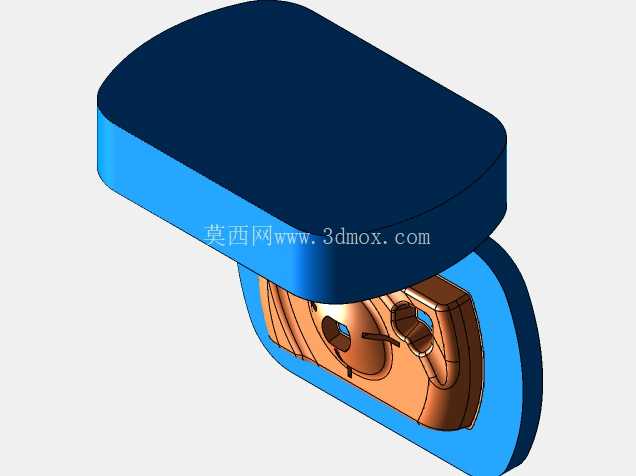

　　这套相机模具主要面向消费类数码产品的塑胶外壳量产场景，适配小型精密注塑机的安装规格，模架采用标准龙记细水口模胚结构，整体安装边界控制在350mm×300mm×280mm范围内，可直接适配120吨级卧式注塑机的哥林柱间距，无需额外修改机台固定板。模具分型面沿相机外壳的最大轮廓线设置，避开外观面的咬花区域，防止合模错位产生的飞边影响产品外观质量，型腔采用整体式镶件结构，使用S136H预硬钢制作，淬火硬度达到HRC48-52，可满足至少30万模次的量产寿命要求，针对相机外壳上的镜头安装孔、按键避让位、卡扣装配结构，模具内设置了4组斜顶抽芯机构，斜顶倾斜角度控制在8°以内，避免顶出过程中出现卡滞、拉伤塑胶件内壁的问题，斜顶头部采用镶嵌式结构，磨损后可单独更换，无需拆卸整套模具。

　　浇注系统采用点浇口进胶方式，浇口位置设置在相机外壳的内侧面，开模时可自动拉断浇口凝料，无需人工修剪，减少后续工序的人工成本，流道采用梯形截面设计，表面抛光至Ra0.8，减少熔料流动阻力，保证PC+ABS混合熔料可在0.8秒内充满整个型腔，避免出现缺胶、熔接痕等成型缺陷。冷却系统围绕型腔、型芯分别设置独立循环水路，水路直径8mm，距离型腔壁的距离控制在12-15mm，相邻水路间距25mm，保证模温均匀控制在60-70℃之间，减少产品成型后的收缩变形，针对相机外壳上的薄筋位（最小壁厚1.2mm），在对应型芯位置设置了铍铜镶件，增强局部散热效率，避免筋位处出现困气、烧焦的问题。

　　顶出系统采用顶针+推板组合的方式，产品周边的外观边缘使用推板顶出，保证顶出力均匀，不会在产品表面留下顶针痕迹，内部的装配柱、筋位位置使用扁顶针顶出，顶针排布避开产品的装配贴合面，防止顶出痕迹影响后续的整机装配。模具的导柱、导套采用SUJ2轴承钢制作，配合间隙控制在0.02mm以内，合模时设置了零度定位块辅助精定位，保证型腔与型芯的同轴度误差不超过0.01mm，满足相机外壳的尺寸精度要求，产品成型后的尺寸公差可控制在GB/T14486的MT5级精度范围内，可直接进入后续的喷涂、丝印工序，无需二次修配。

　　在实际量产场景中，这套模具可适配常规的PC、ABS、PC+ABS等常用相机外壳塑胶原料，成型周期控制在25秒以内，单模次可出1件产品，配合自动化机械手取件可实现无人化连续生产，模具的日常维护仅需定期清理分型面的残留塑胶、检查顶针的润滑状态即可，无需频繁拆解保养。设计过程中优先考虑了量产的稳定性，所有易损件均采用标准件规格，可直接从市场采购替换，减少停机维修的时间，针对相机外壳的外观要求，型腔表面可根据需求做晒纹、抛光处理，模具的排气槽设置在分型面的熔料最后填充位置，排气槽深度0.02mm，既可以排出型腔内的空气，又不会出现飞边问题。
